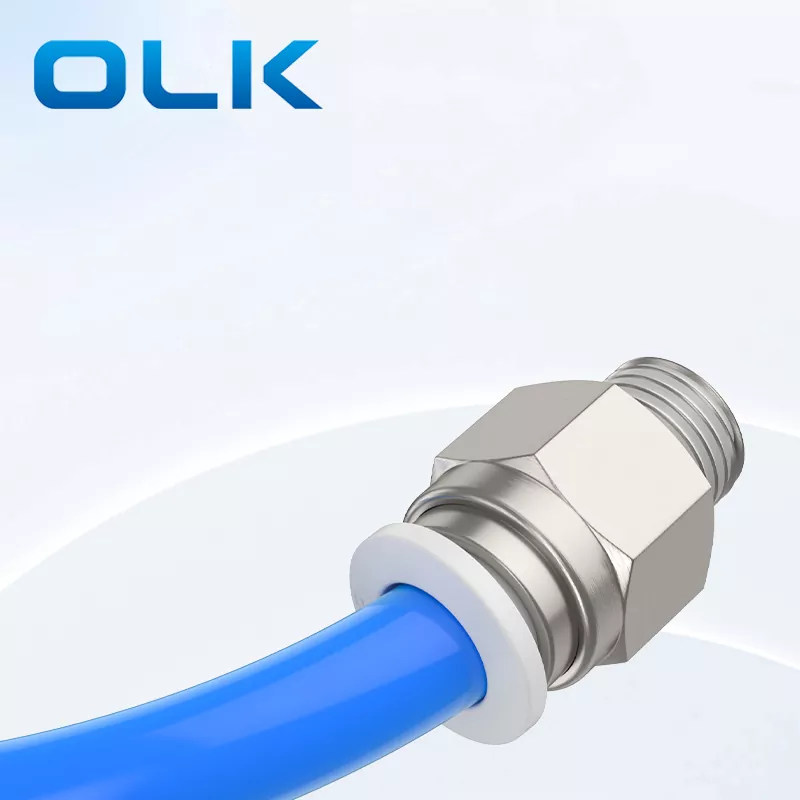

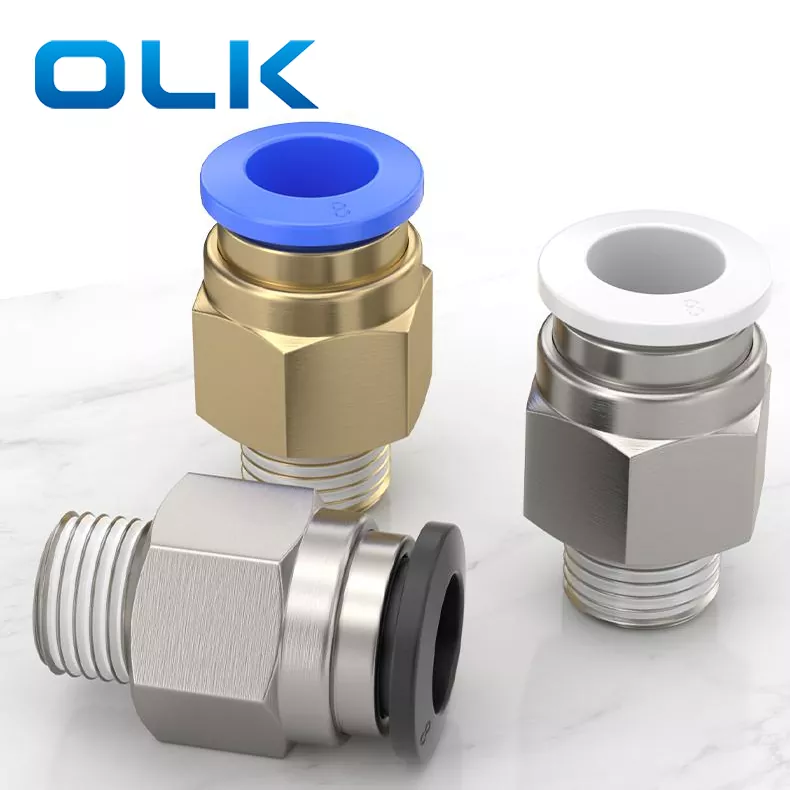

పిసి మగ థ్రెడ్ ట్యూబ్ ఫిట్టింగ్‌లో స్ట్రెయిట్ పుష్

ఆర్డరింగ్ కోడ్

పిసి

8

-

01

మోడల్

ట్యూమ్

థ్రెడ్ రకం (55 ° స్ట్రెయిట్ ట్యూబ్ థ్రెడ్)

4: 4 మిమీ

01: జి 1/8

6: 6 మిమీ

02: జి 1/4

8: 8 మిమీ

03: జి 3/8

10: 10 మిమీ

04: జి 1/2

12: 12 మిమీ

14: 14 మిమీ

16: 16 మిమీ

ద్రవం

గాలి/నీరు (షరతులతో కూడిన)/వాక్యూమ్

ఆపరేటింగ్ ప్రెజర్

0-1.0mpa

వాక్యూమ్ ప్రెజర్

-100kpa (10 టోర్)

ఆపరేటింగ్ ఉష్ణోగ్రత

-10-60

పదార్థం

నైలాన్ (పిఏ), పాలియురేతేన్ (పియు)

ఇంచ్ ట్యూబ్ ఫిట్టింగ్

మెట్రిక్ ట్యూబ్ ఫిట్టింగ్

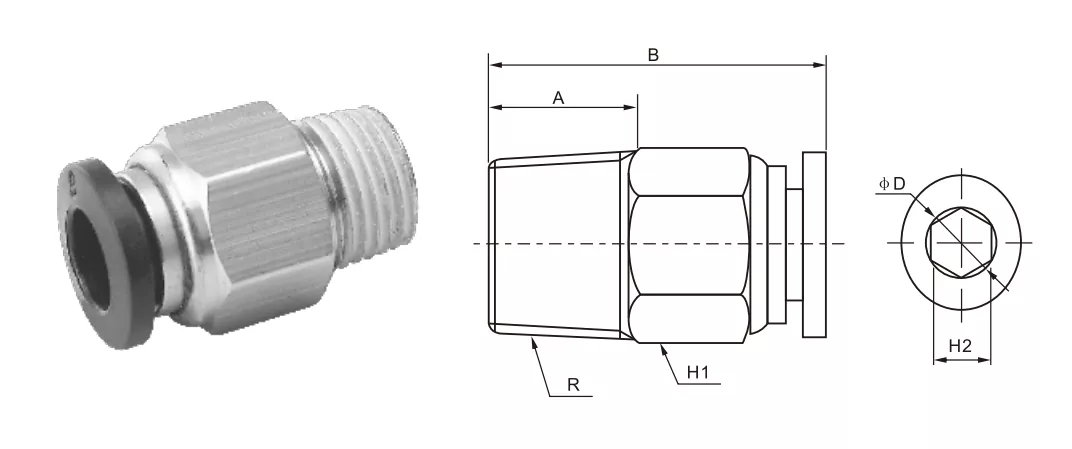

φd

R

A

B

H1

H2

PC5/32-M5

PC4-M5

4

M5

4.5

21.8

10

2

PC5/32-01

పిసి 4-01

4

R1/8

6.5

20.5

10

3

PC5/32-02

పిసి 4-02

4

R1/4

9

19.5

14

3

PC1/4-M5

PC6-M5

6

M5

4.5

22.8

12

2

పిసి 1/4-01

పిసి 6-01

6

R1/8

6.5

22.2

12

4

పిసి 1/4-02

పిసి 6-02

6

R1/4

9

22.2

14

4

పిసి 1/4-03

పిసి 6-03

6

R3/8

10

21.5

17

4

పిసి 1/4-04

పిసి 6-04

6

R1/2

10

23

21

4

పిసి 5/16-01

పిసి 8-01

8

R1/8

8

26.8

14

4

పిసి 5/16-02

పిసి 8-02

8

R1/4

10

25.2

14

6

పిసి 5/16-03

పిసి 8-03

8

R3/8

10

22.2

17

6

పిసి 5/16-04

పిసి 8-04

8

R1/2

11

23.7

21

6

పిసి 3/8-01

PC10-01

10

R1/8

8

30.7

17

4

పిసి 3/8-02

పిసి 10-02

10

R1/4

10

31

17

6

పిసి 3/8-03

PC10-03

10

R3/8

10

29.5

17

8

పిసి 3/8-04

PC10-04

10

R1/2

11

25.2

21

8

పిసి 1/2-01

PC12-01

12

R1/8

8

31.7

19

4

పిసి 1/2-02

PC12-02

12

R1/4

10

33.2

19

6

పిసి 1/2-03

PC12-03

12

R3/8

10

30

19

8

పిసి 1/2-04

PC12-04

12

R1/2

11

30

21

8

PC14-03

14

R3/8

11

38

24

6

PC14-04

14

R1/2

12

39

24

8

PC16-03

16

R3/8

13

39

24

10

PC16-04

16

R1/2

15

39

27

12
