త్వరిత కనెక్ట్ ట్యూబ్ ఫిట్టింగ్ ట్యూబ్‌ను అన్ని విధాలుగా నెట్టడం ద్వారా సురక్షిత కనెక్షన్‌ను అనుమతిస్తుంది.
ట్యూబ్‌ను తొలగించడానికి, మొదట స్ప్రింగ్ కొల్లెట్‌ను తెరవడానికి విడుదల స్లీవ్‌ను సమానంగా లోపలికి నెట్టండి, ఆపై ట్యూబ్‌ను సులభంగా బయటకు తీయవచ్చు.
న్యూమాటిక్ టైబ్ సిస్టమ్‌లో శీఘ్ర కనెక్ట్ ట్యూబ్ ఫిట్టింగులు ఉపయోగించబడతాయి
వివిధ రకాలైన న్యూమాటిక్ ట్యూబ్ ఫిట్టింగులు న్యూమాటిక్ ట్యూబ్ సిస్టమ్‌లోని అన్ని నీడ్లను కలుస్తాయి
వ్యవస్థాపించిన తరువాత కూడా, ట్యూబ్ యొక్క దిశను స్వేచ్ఛగా మార్చవచ్చు
నికెల్-పూతతో కూడిన ఇత్తడి శరీరం తుప్పు-ప్రూఫ్ మరియు యాంటీ కాలుష్యం
అన్ని R మరియు NPT థ్రెడ్స్ జిగురు సీలింగ్ ప్రభావాన్ని కలిగి ఉంటుంది.
అన్ని సరళ థ్రెడ్లు ప్రామాణిక o రింగులు.
న్యూమాటిక్ ఫిట్టింగుల కోసం థ్రెడ్ స్పెసిఫికేషన్ పోలిక పట్టిక
| 55 ° టేపర్ ట్యూబ్ థ్రెడ్ | |||||
| కోడ్ | 01 | 02 | 03 | 04 | 06 |
| థ్రెడ్ | R1/8 | R1/4 | R3/8 | 1/2 | R3/4 |
| 55 ° స్ట్రెయిట్ ట్యూబ్ థ్రెడ్ | |||||
| కోడ్ | G01 | G02 | G03 | G04 | G06 |
| థ్రెడ్ | G1/8 | G1/4 | G3/8 | G1/2 | G3/4 |
| మెట్రిక్ థ్రెడ్ | |||||
| కోడ్ | M3 | M5 | M6 | ||
| థ్రెడ్ | M3x0.5 | M5x0.8 | M6x1.0 | ||
| 60 ° టేపర్ ట్యూబ్ థ్రెడ్ | |||||
| కోడ్ | N01 | N02 | N03 | N04 | N06 |
| థ్రెడ్ | NPT1 / 8 | NPT1 / 4 | NPT3/8 | NPT1 / 2 | NPT3/4 |
| యూనిఫైడ్ ఫైన్ పిచ్ థ్రెడ్ | |||||
| కోడ్ | U10 | ||||
| థ్రెడ్ | 10-32UNF | ||||
గమనిక: OLK న్యూమాటిక్ ఫిట్టింగ్ అప్రమేయంగా టేపర్ థ్రెడ్‌లతో రవాణా చేయబడుతుంది. ఇతర థ్రెడ్ రకాలు (ఉదా., సమాంతర, మెట్రిక్, ఎన్‌పిటి మొదలైనవి) అవసరమైతే, దయచేసి ఆర్డర్ ఇచ్చేటప్పుడు మా OLK అమ్మకాల బృందానికి తెలియజేయండి.
శీఘ్ర కనెక్ట్ ట్యూబ్ ఫిట్టింగ్ కోసం సాధారణ థ్రెడ్లు మరియు థ్రెడ్ ప్రమాణాలు
| థ్రెడ్ రకం | థ్రెడ్ కోడ్ | థ్రెడ్ రూపం | థ్రెడ్ కోణం (α) | మ్యాచింగ్ రకం | ప్రమాణాలు | ప్రామాణిక కోడ్ | ప్రామాణిక సంస్థ |
| బిఎస్పిపి (స్థూపాకార, సీలింగ్ కాని | G | అంతర్గత/బాహ్య | 55 ° | సమాంతర/సమాంతర | ISO 228-1 2003 | ISO | ISO - ప్రామాణీకరణ కోసం అంతర్జాతీయ సంస్థ |
| Bspp | అంతర్గత/బాహ్య | 55 ° | సమాంతర/సమాంతర | GB/T 7307 2001 | Gb | SAC - చైనా యొక్క ప్రామాణీకరణ పరిపాలన | |
| పిఎఫ్ | అంతర్గత/బాహ్య | 55 ° | సమాంతర/సమాంతర | BS 228-1 2003 | బిఎస్ | BSI - బ్రిటిష్ స్టాండర్డ్స్ ఇన్స్టిట్యూషన్ | |
| JIS B 0202 | అతను | జెస్క్ - జపనీస్ ఇండస్ట్రియల్ స్టాండర్డ్స్ కమిటీ | |||||
| KS B 0221 | Ks | కాట్స్ - కొరియన్ ఏజెన్సీ ఫర్ టెక్నాలజీ అండ్ స్టాండర్డ్స్ | |||||
| Bగిసలాడు | Rp | అంతర్గత | 55 ° | దెబ్బతిన్న/సమాంతరంగా | ISO 7-1 | ISO | ISO - ప్రామాణీకరణ కోసం అంతర్జాతీయ సంస్థ |
| Rc | అంతర్గత | దెబ్బతిన్న/సమాంతరంగా | GB/T 7306-1987 | Gb | SAC - చైనా యొక్క ప్రామాణీకరణ పరిపాలన | ||
| R | బాహ్య | దెబ్బతిన్న/సమాంతరంగా | BS 21 1985 | బిఎస్ | BSI - బ్రిటిష్ స్టాండర్డ్స్ ఇన్స్టిట్యూషన్ | ||
| Bspt | అంతర్గత/బాహ్య | 55 ° | దెబ్బతిన్న/దెబ్బతిన్నది | JIS B 0203 | అతను | జెస్క్ - జపనీస్ ఇండస్ట్రియల్ స్టాండర్డ్స్ కమిటీ | |
| Pt | అంతర్గత/బాహ్య | దెబ్బతిన్న/దెబ్బతిన్నది | Ks B 0222 | Ks | కాట్స్ - కొరియన్ ఏజెన్సీ ఫర్ టెక్నాలజీ అండ్ స్టాండర్డ్స్ | ||
| NPSC (అమెరికన్ అంతర్గత) | Npsc | అంతర్గత | 60 ° | దెబ్బతిన్న/సమాంతరంగా | ANSI B1.20.1-1983 | అన్సీ | ANSI - అమెరికన్ నేషనల్ స్టాండర్డ్స్ ఇన్స్టిట్యూట్ |
| GB/T 12716-2002M | Gb | SAC - చైనా యొక్క ప్రామాణీకరణ పరిపాలన | |||||
| (అమెరికన్ దెబ్బలున్న | Npt | అంతర్గత/బాహ్య | 60 ° | దెబ్బతిన్న/దెబ్బతిన్నది | ANSI B1.20.1-1983 | అన్సీ | ANSI - అమెరికన్ నేషనల్ స్టాండర్డ్స్ ఇన్స్టిట్యూట్ |
| GB/T 12716-2002M | Gb | SAC - చైనా యొక్క ప్రామాణీకరణ పరిపాలన | |||||
| మెట్రిక్ థ్రెడ్ | M | అంతర్గత/బాహ్య | 60 ° | సమాంతర/సమాంతర | ISO 261-1998 | ISO | ISO - ప్రామాణీకరణ కోసం అంతర్జాతీయ సంస్థ |
| GB/T 1193-2003 | Gb | SAC - చైనా యొక్క ప్రామాణీకరణ పరిపాలన |

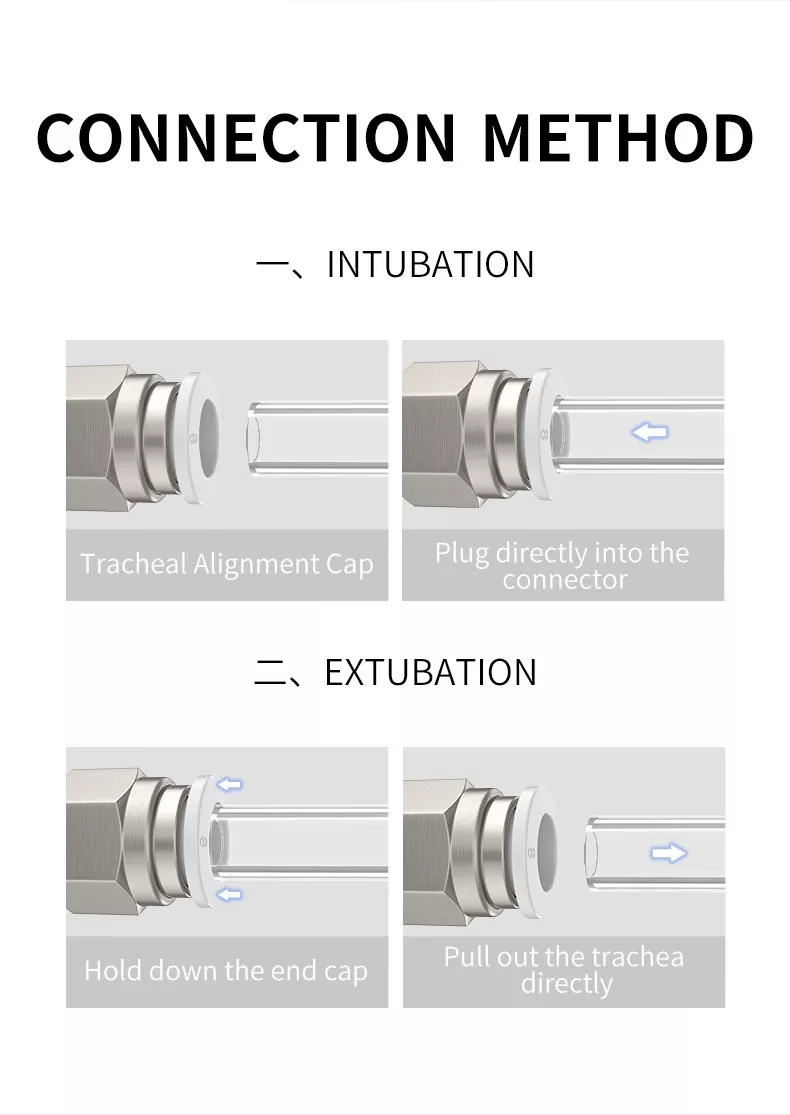

1. గొట్టం యొక్క చివరి క్రాస్ సెక్షన్ నిలువుగా ఉందని నిర్ధారించడానికి, గొట్టం యొక్క బయటి చుట్టుకొలతపై గీతలు లేవు. గొట్టం దీర్ఘవృత్తాకారంగా లేదు.
2. గొట్టం ముగింపులోకి గొట్టం చొప్పించబడిందని నిర్ధారించుకోండి .మేథైస్, గాలి లీకేజ్ ఉంది.
3. గొట్టం చొప్పించిన తర్వాత గొట్టం బయటకు తీయబడదని నిర్ధారించుకోండి.
1. ట్యూబ్‌ను డిస్‌కనెక్ట్ చేయడానికి ముందు, ట్యూబ్ లోపల ఒత్తిడి ‘0’ వద్ద ఉందని నిర్ధారించుకోండి.
2. విడుదల రింగ్‌ను దిగువకు సమానంగా నొక్కండి మరియు ట్యూబ్‌ను బయటకు తీయండి. విడుదల రింగ్ స్థానంలో నొక్కితే, ట్యూబ్ బయటకు తీయబడదు లేదా వడకట్టవచ్చు. ట్యూబ్ శిధిలాలు ట్యూబ్ ఫిట్టింగ్ లోపల ఉండవచ్చు.
