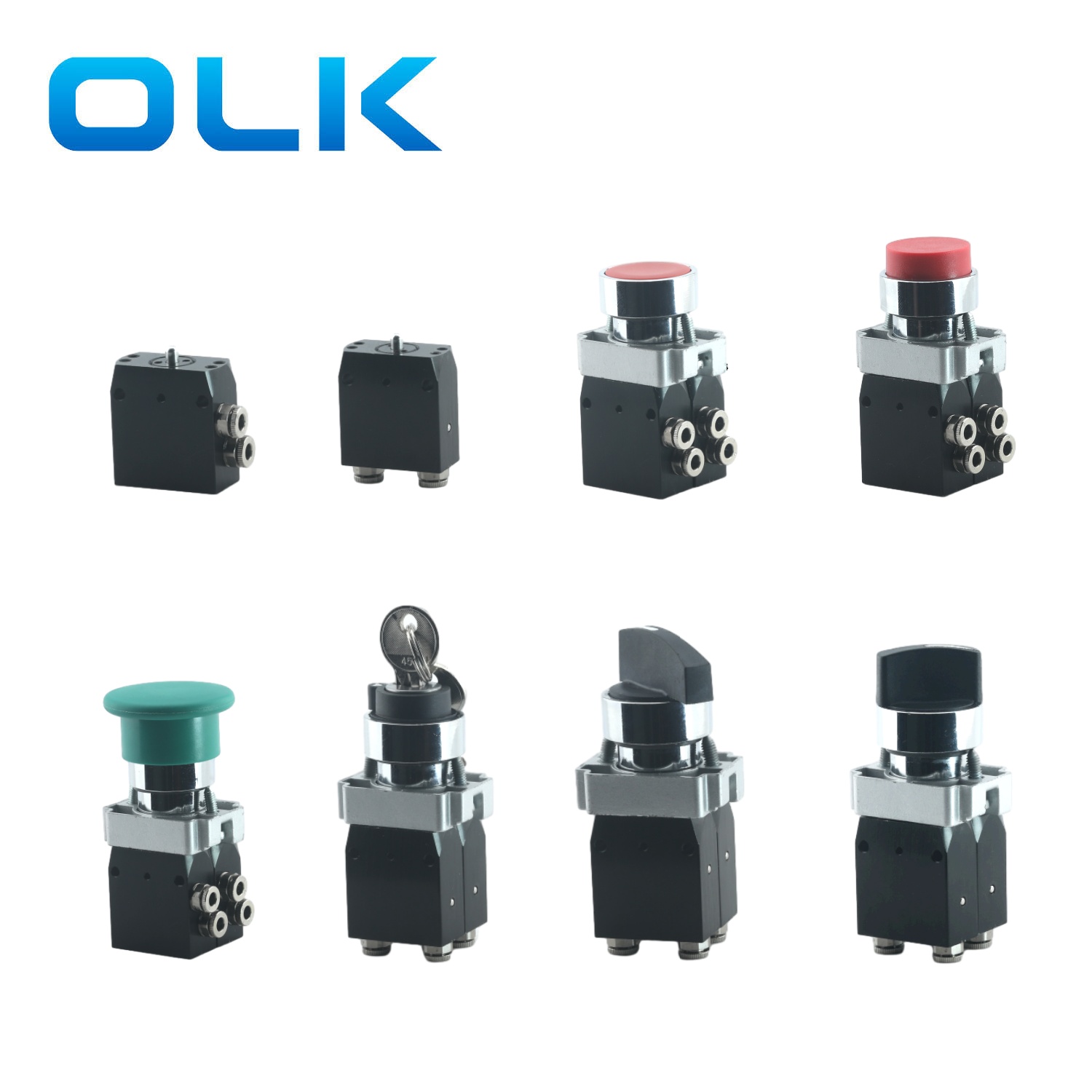

ఓలేకై (OLK) 104 సిరీస్ మైక్రో పుష్ బటన్ వాల్వ్ అనేది కాంపాక్ట్ 3/2 న్యూమాటిక్ మెకానికల్ వాల్వ్, ఇది ఖచ్చితత్వం మరియు సామర్థ్యం కోసం రూపొందించబడింది. తలుపు లేదా విండో తెరవడం మరియు మూసివేయడం వంటివి ఏదో కదులుతున్నాయో లేదో గుర్తించడానికి ఇది తరచుగా ఉపయోగించబడుతుంది లేదా యంత్రం లోపల కదులుతున్న భాగాలను గ్రహించడం. 3-మార్గం మరియు 2-మార్గం కవాటాలు NO లేదా NC వెర్షన్లలో లభిస్తాయి. వివిధ బటన్ స్విచ్‌తో కూడిన SERIES M104 వాల్వ్‌ను ఎంచుకోవచ్చు .బెసైడ్లు మూడు స్థానాలను లాంగ్-ఆర్మ్ స్విచ్‌లు, షార్ట్-ఆర్మ్ స్విచ్‌లు మరియు కీ స్విచ్‌లలో ఎంచుకోవచ్చు .వి రెండు-స్థానం, మూడు-స్థాన నిర్వహణ మరియు మూడు-స్థానం క్షణికమైనవి.
దీని తేలికపాటి అల్యూమినియం మిశ్రమం శరీరం సొగసైన, ఆధునిక రూపకల్పనను కొనసాగిస్తూ మన్నికను నిర్ధారిస్తుంది.
3 వే 104 సిరీస్ మైక్రో పుష్ బటన్ వాల్వ్ రెండు కాన్ఫిగరేషన్లలో లభిస్తుంది: సైడ్ పోర్ట్ మరియు దిగువ పోర్ట్, వేర్వేరు అనువర్తనాలకు అనుగుణంగా సౌకర్యవంతమైన సంస్థాపనా ఎంపికలను అందిస్తోంది.
అదనపు సౌలభ్యం కోసం, అంతర్నిర్మిత పుష్-టు-కనెక్ట్ అమరికలు శీఘ్ర మరియు ఇబ్బంది లేని గొట్టాల కనెక్షన్‌లను అనుమతిస్తాయి, అదనపు ఎడాప్టర్లు లేదా అమరికల అవసరాన్ని తొలగిస్తాయి. 104 సిరీస్ మెకానికల్ వాల్వ్‌తో అతుకులు మరియు సమర్థవంతమైన న్యూమాటిక్ ద్రావణాన్ని అనుభవించండి!

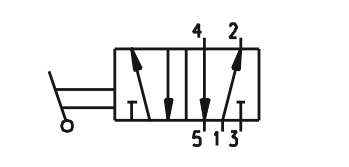

సిరీస్ M104 చిహ్నం:
|
ఆర్డరింగ్ కోడ్ |
||||||||||
|
M104 |
_ |
22 |
_ |
622 |
_ |
1 |
_ |
P |
_ |
F |
|
మోడల్: |
పోర్టుల సంఖ్య |
యాక్యుయేటర్ రకం |
బటన్ రంగు |
పోర్ట్ రకం |
ఫంక్షన్ |
|||||
|
104 సిరీస్ మైక్రో వాల్వ్ |
22: 2 స్థానం 2 మార్గం |
ఖాళీ: ప్రాథమిక రకం |
1: ఎరుపు |

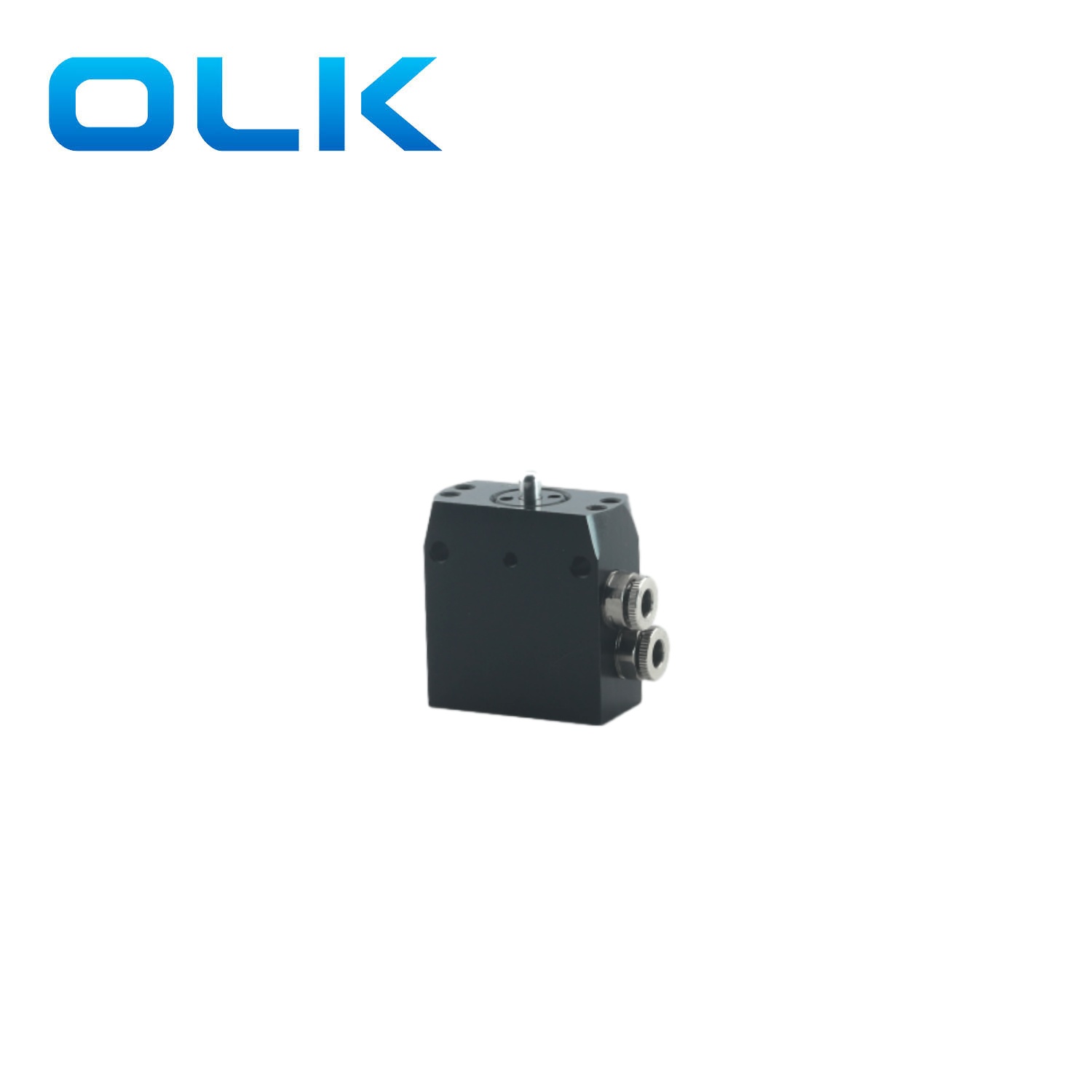

ఎల్: సైడ్ పోర్ట్ |
సంవత్సరం |
|||||
|
32: 2 స్థానం 3 మార్గం |
623: ఫ్లాట్ బటన్ రకం |
2: నలుపు |

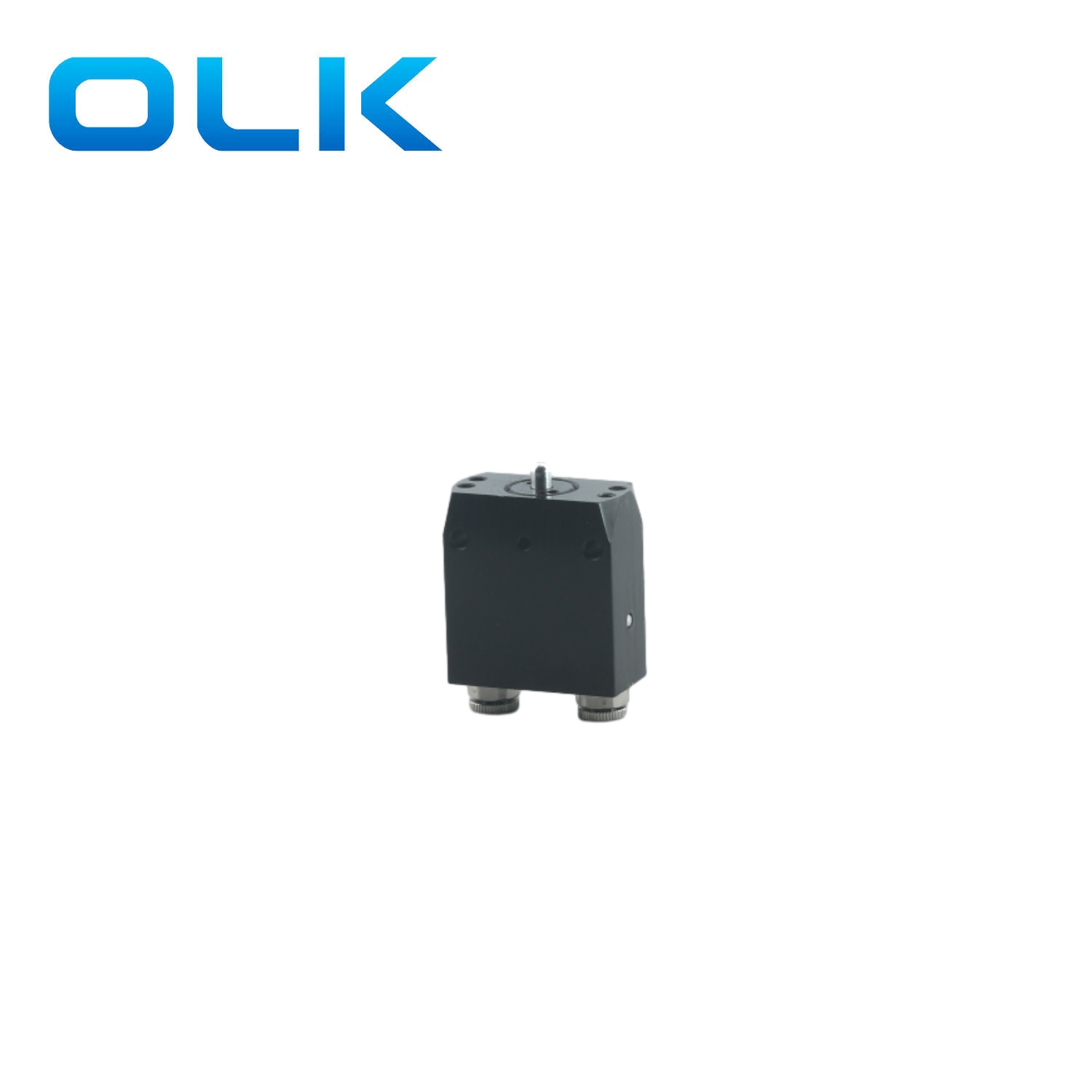

పి: దిగువ పోర్ట్ |
సి: ఎన్‌సి |
||||||
|
623: కుంభాకార బటన్ రకం |
3: ఆకుపచ్చ |
|||||||||
|
625: పుట్టగొడుగు బటన్ రకం |
4: పసుపు |
|||||||||
|
627: లాంగ్ ఆర్మ్ స్విచ్‌లు |
||||||||||
|
628: కీ స్విచ్‌లు రకం |
||||||||||
|
630: షార్ట్ ఆర్మ్ స్విచ్‌లు |
||||||||||
| ఆర్డరింగ్ కోడ్ | ||||||||
| M104 | _ | 52 | _ | 622 | _ | 1 | _ | P |
| మోడల్: | పోర్టుల సంఖ్య | యాక్యుయేటర్ రకం | బటన్ రంగు | పోర్ట్ రకం | ||||
| 104 సిరీస్ మైక్రో వాల్వ్ | 52: 2 స్థానం 5 మార్గం | ఖాళీ: ప్రాథమిక రకం | 1: ఎరుపు | ఎల్: సైడ్ పోర్ట్ | ||||
| 622: ఫ్లాట్ బటన్ రకం | 2: నలుపు | పి: దిగువ పోర్ట్ | ||||||
| 623: కుంభాకార బటన్ రకం | 3: ఆకుపచ్చ | |||||||
| 625: పుట్టగొడుగు బటన్ రకం | 4: పసుపు | |||||||
| 627: లాంగ్ ఆర్మ్ స్విచ్‌లు | ||||||||
| 628: కీ స్విచ్‌లు రకం | ||||||||
| 630: షార్ట్ ఆర్మ్ స్విచ్‌లు | ||||||||
| ఆర్డరింగ్ కోడ్ | ||||||||||
| M104 | _ | 53 | _ | 33 | _ | 630 | _ | 0 | P | |
| మోడల్: | పోర్టుల సంఖ్య | రకం | యాక్యుయేటర్ రకం | పోర్ట్ రకం | ||||||
| 104 సిరీస్ మైక్రో వాల్వ్ | 53: 3 స్థానం 5 మార్గం | 32: ఎగ్జాస్ట్ సెంటర్ | 627: లాంగ్ ఆర్మ్ స్విచ్‌లు | 0: మూడు-స్థానం క్షణిక | ఎల్: సైడ్ పోర్ట్ | |||||
| 33: ప్రెజర్ సెంటర్ | 628: కీ స్విచ్‌లు రకం | 1: మూడు-స్థాన నిర్వహణ స్విచ్ | పి: దిగువ పోర్ట్ | |||||||
| 630: షార్ట్ ఆర్మ్ స్విచ్‌లు | ||||||||||
సిరీస్ 104 మైక్రో పుష్ బటన్ వాల్వ్ సాధారణ పారామితులు
|
వర్కింగ్ మీడియం |
గాలి (40μm కంటే ఎక్కువ వడపోత ద్వారా ఫిల్టర్ చేయబడింది) |
|
ఫంక్షన్ |
లేదు, nc |
|
ప్రభావవంతమైన ఆరిఫైస్ |
.52.5 |
|
కనెక్టర్ |
కనెక్టర్‌లో 4 మిమీ పుష్ |
|
పోర్ట్ వ్యాసం |
G1/8 |
|
స్థానాల సంఖ్య |
2/2 మార్గం లేదా 3/2 మార్గం |
|
ప్రామాణిక ప్రవాహం రేటు NL/min |
90nl/min |
|
గరిష్ట పని ఒత్తిడి |
10 బార్ |
|
పని ఉష్ణోగ్రత ° C. |
‘-5∼70 |
|
శరీర పదార్థం |
అల్యూమినియం మిశ్రమం |
|
M104 వాల్వ్ - బటన్ రకాల కోసం ఆర్డర్ సారాంశం |
||
|

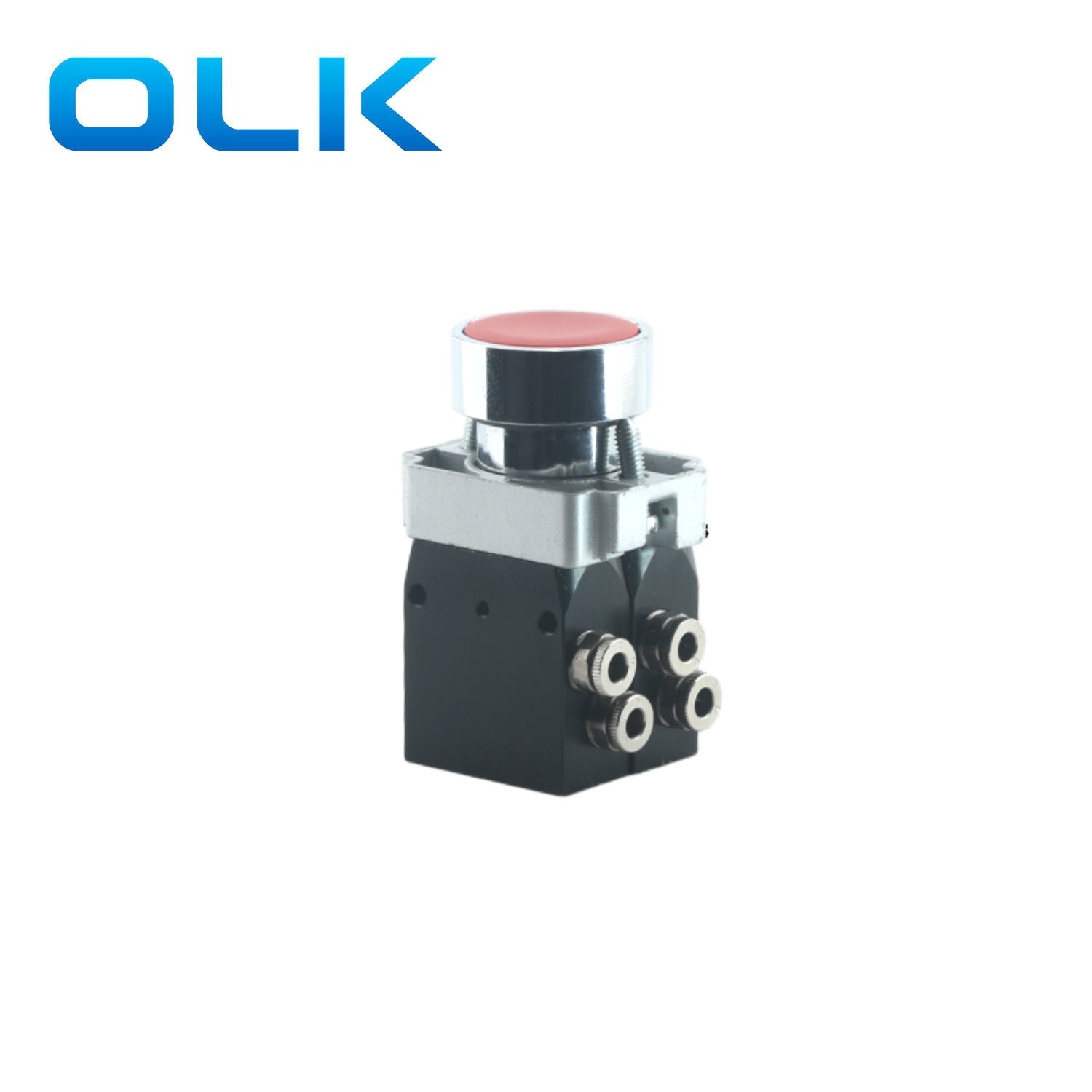

622: ఫ్లాట్ బటన్ రకం |
M104. 622. 1 |
1: ఎరుపు |
|
M104. 622. 2 |
2: నలుపు |
|
|
M104. 622. 3 |
3: ఆకుపచ్చ |
|
|
M104. 622. 4 |
4.yellow |
|
|

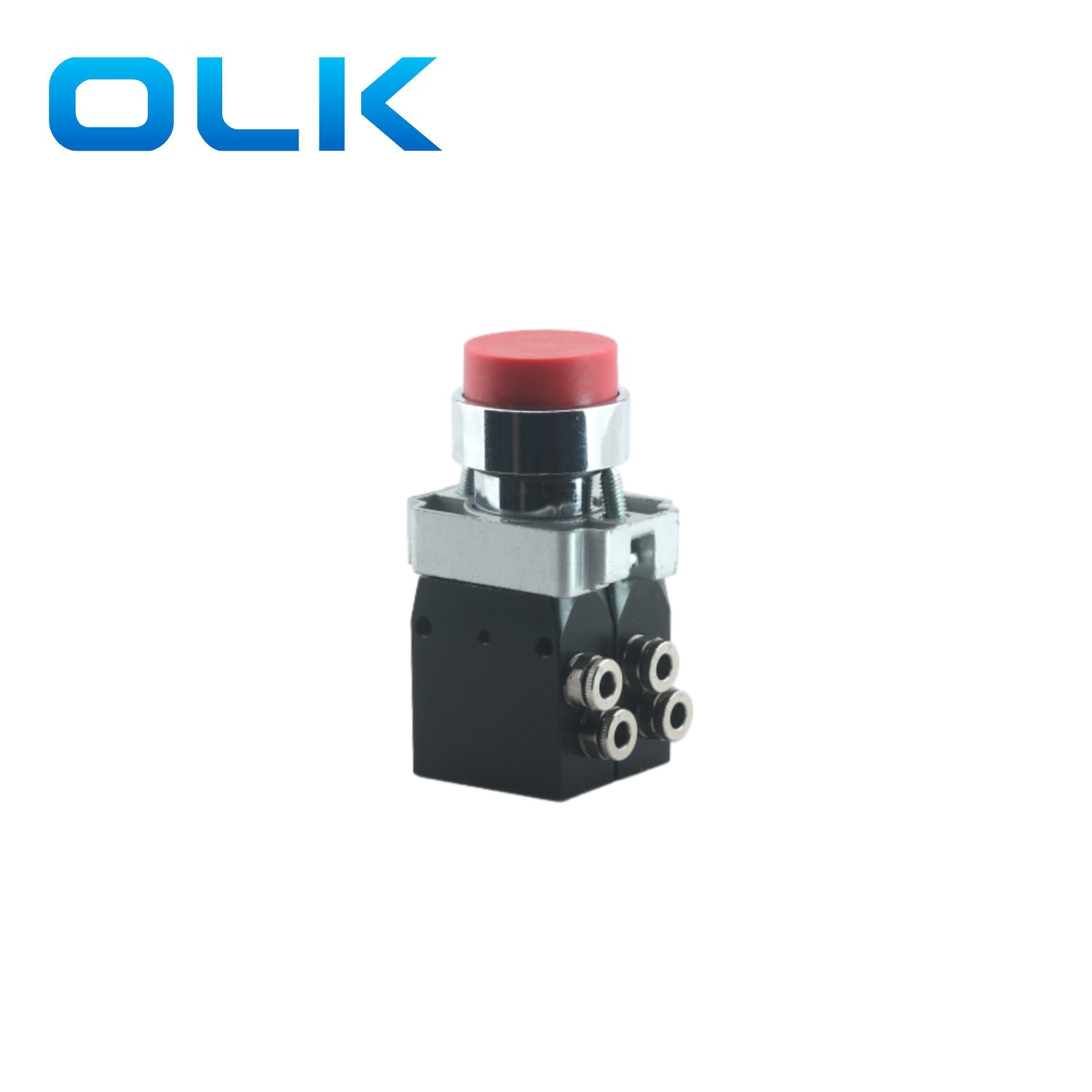

623: కుంభాకార బటన్ రకం |
M104. 623. 1 |
1: ఎరుపు |
|
M104. 623. 2 |
2: నలుపు |
|
|
M104. 623. 3 |
3: ఆకుపచ్చ |
|
|
M104. 623. 4 |
4.yellow |
|
|

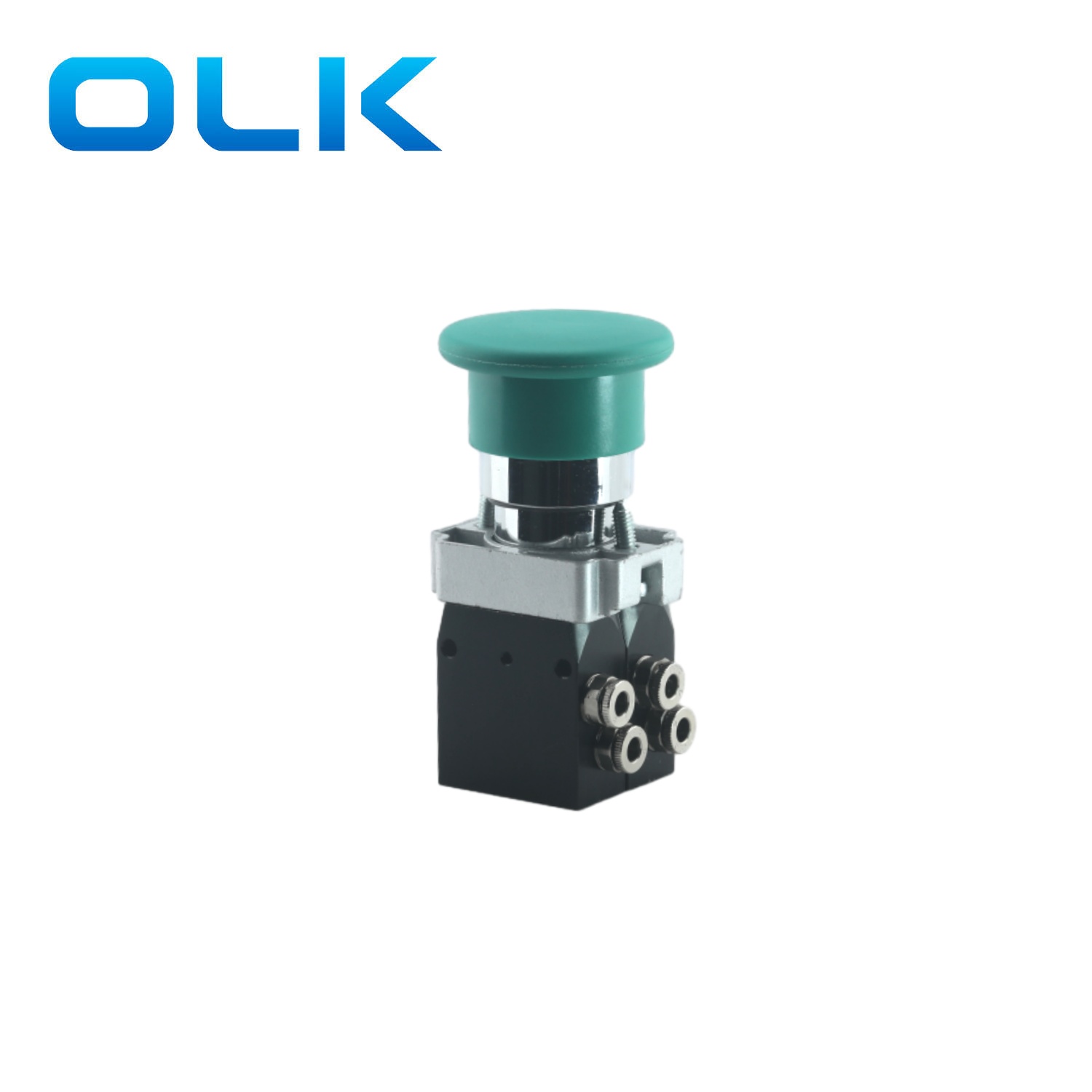

625: పుట్టగొడుగు బటన్ రకం |
M104. 625 |
|
|

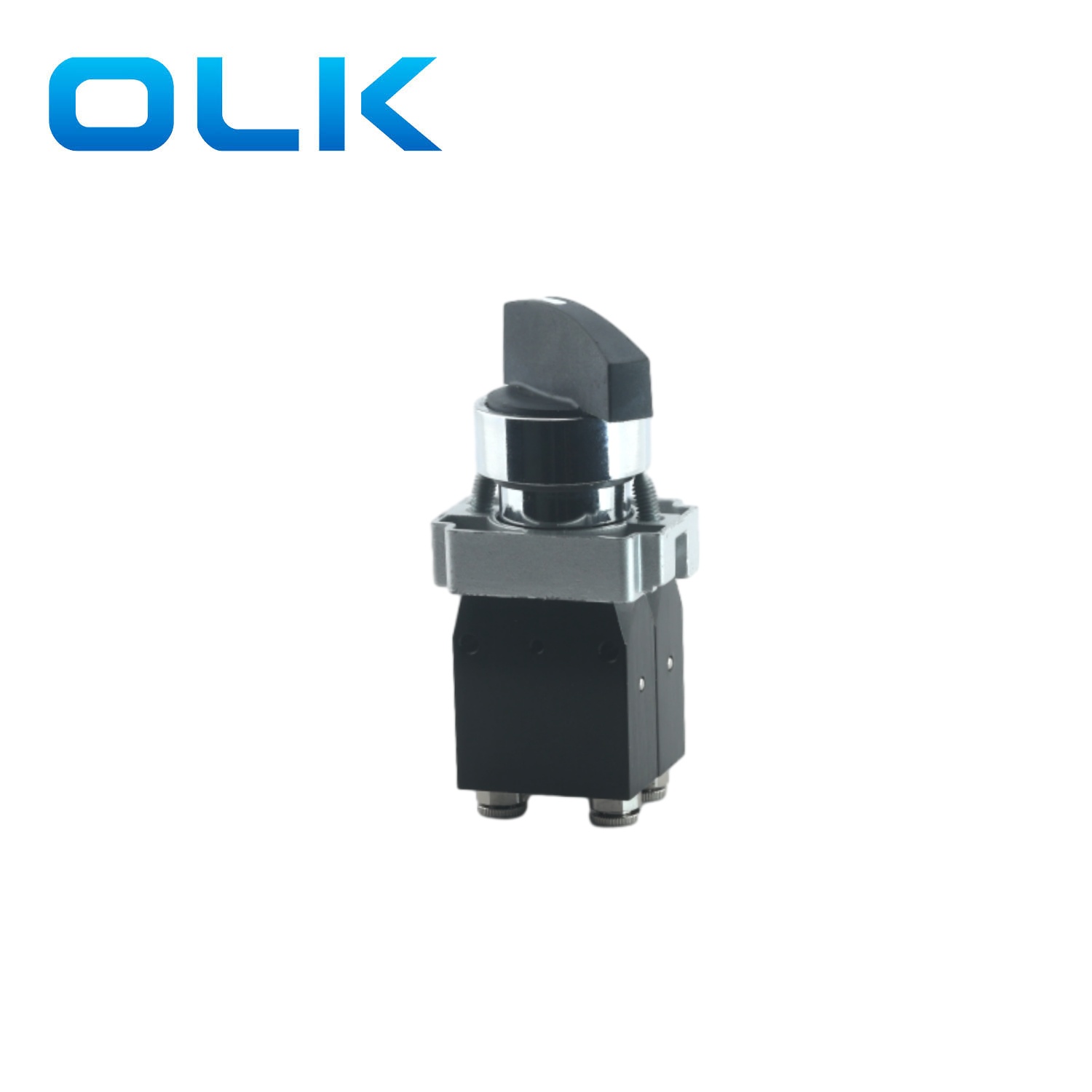

627: లాంగ్ ఆర్మ్ స్విచ్‌లు |
M104. 627 |
రెండు-స్థానం స్విచ్ నిర్వహించింది |
|
M104. 627.0 |
0: మూడు-స్థానం క్షణిక |
|
|
M104. 627.1 |
1: మూడు-స్థాన నిర్వహణ స్విచ్ |
|
|

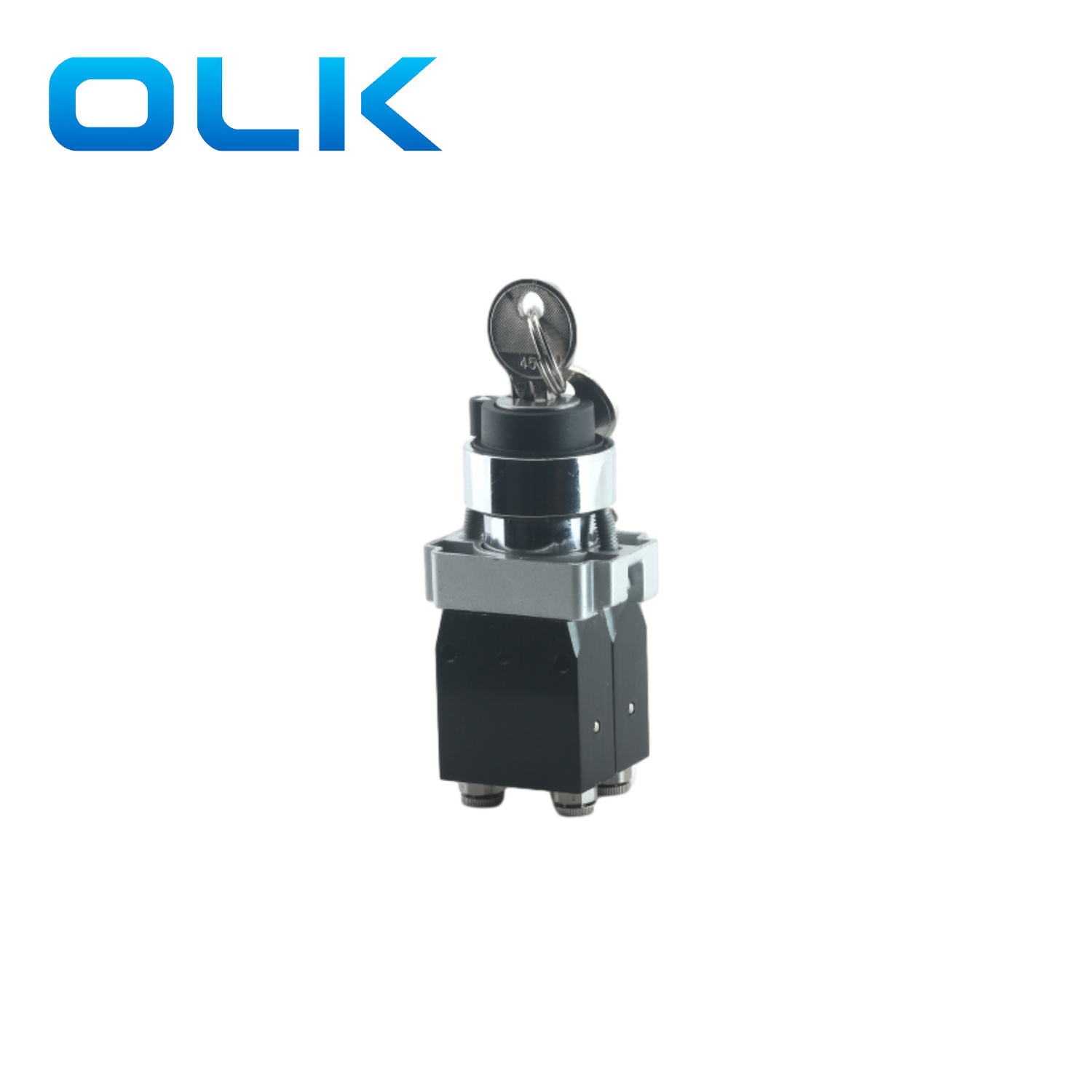

628: కీ స్విచ్‌లు రకం |
M104.628 |
రెండు-స్థానం స్విచ్ నిర్వహించింది |
|
M104.628.0 |
0: మూడు-స్థానం క్షణిక |
|
|
M104.628.1 |
1: మూడు-స్థాన నిర్వహణ స్విచ్ |
|
|

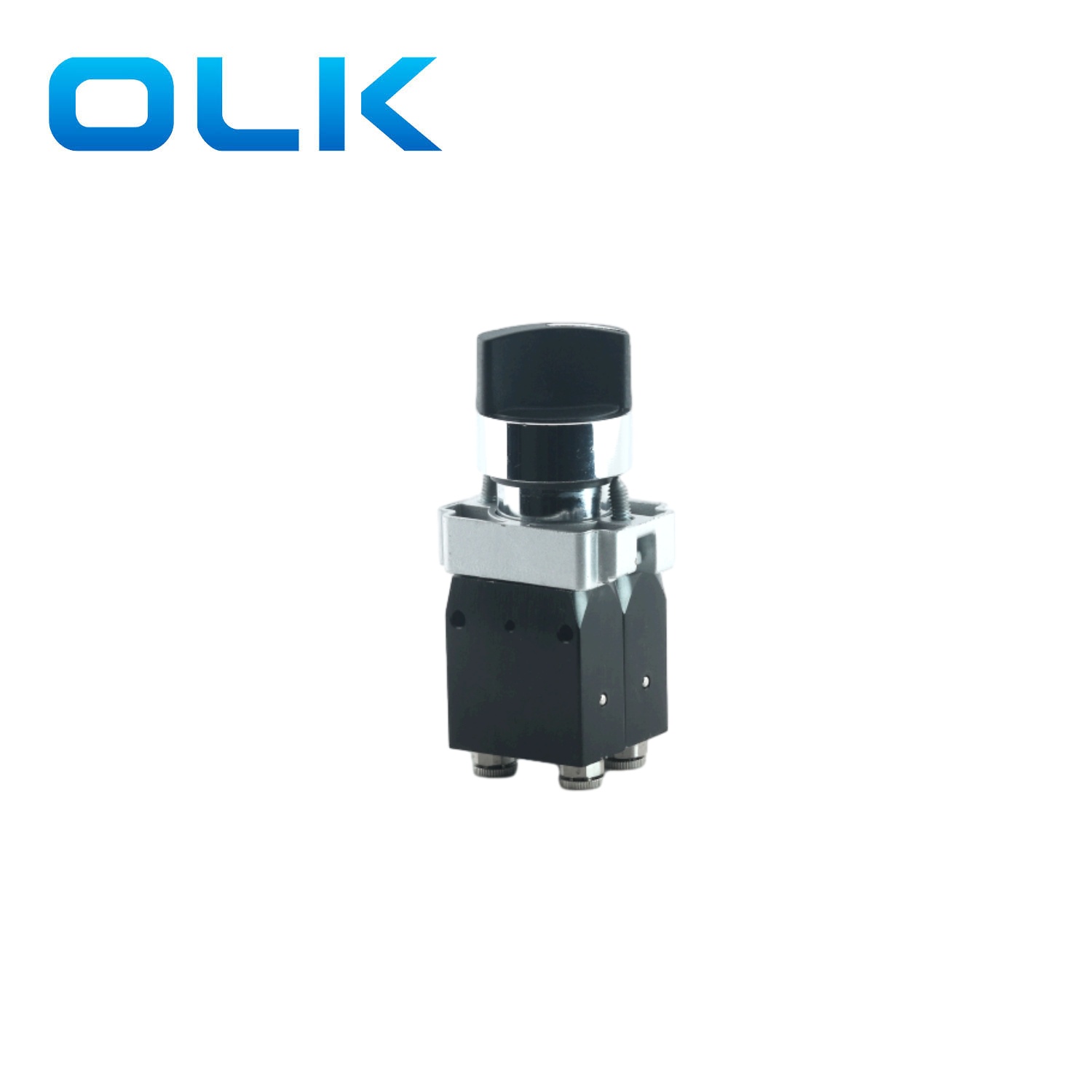

630: షార్ట్ ఆర్మ్ స్విచ్‌లు |
M104.630 |
రెండు-స్థానం స్విచ్ నిర్వహించింది |
|
M104.630.0 |
0: మూడు-స్థానం క్షణిక |
|
|
M104.630.1 |
1: మూడు-స్థాన నిర్వహణ స్విచ్ |
|
|
మౌంటు ప్యానెల్ |
M104.00 |
|
