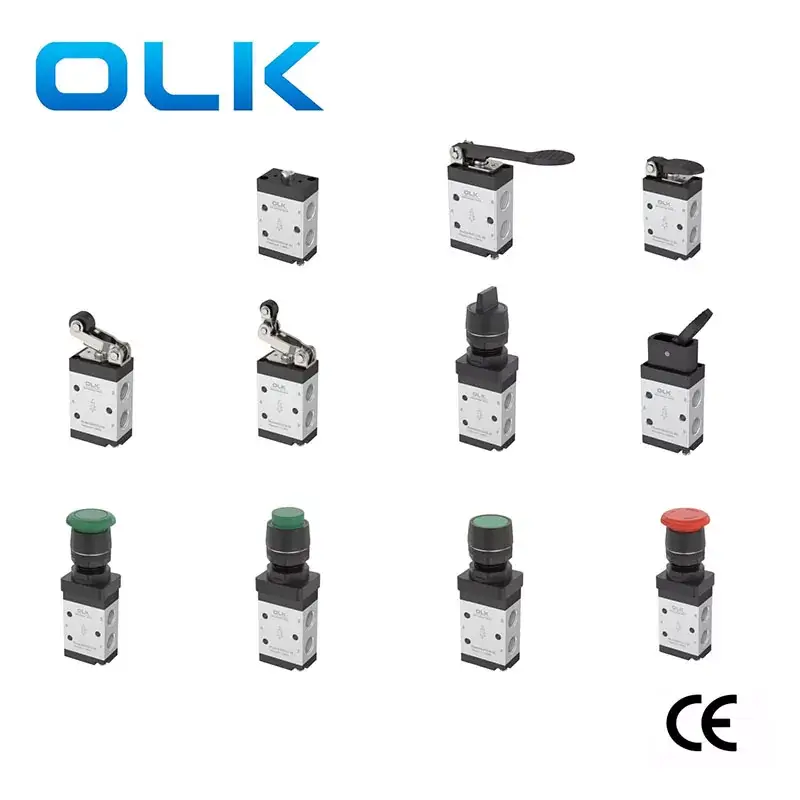

ouleikai M3 సిరీస్ ఎయిర్‌టాక్-టైప్ 3/2 వే మెకానికల్ వాల్వ్ 2 ఆపరేటింగ్ స్టేట్‌లను మరియు 3 పాత్ ఎంపికలను కలిగి ఉంది. M3 మెకానికల్ వాల్వ్ భిన్నమైన వాయు నియంత్రణ దృశ్యాలకు అనువైనది. పిస్టన్-రకం నిర్మాణం M3 మెకానికల్ వాల్వ్ నియంత్రణ శక్తి పని ఒత్తిడితో ప్రభావితం కాదు. అవి స్థిరమైన, విశ్వసనీయమైన మరియు మన్నికైనది, అసెంబ్లీ లైన్‌లు మరియు ప్యాకేజింగ్ లైన్‌ల వంటి ఆటోమేటెడ్ ప్రొడక్షన్ లైన్‌లలో వాయు నియంత్రణ వంటి దీర్ఘకాలిక స్థిరమైన పని వాతావరణాలకు అనుకూలం.
చిహ్నం:
ఆర్డర్ కోడ్
M3
PM
210
06
R
సిరీస్
బటన్ రకం
కోడ్
పోర్ట్ పరిమాణం
బటన్ రంగు
M3:Mseries 2 స్థానం 3 మార్గం

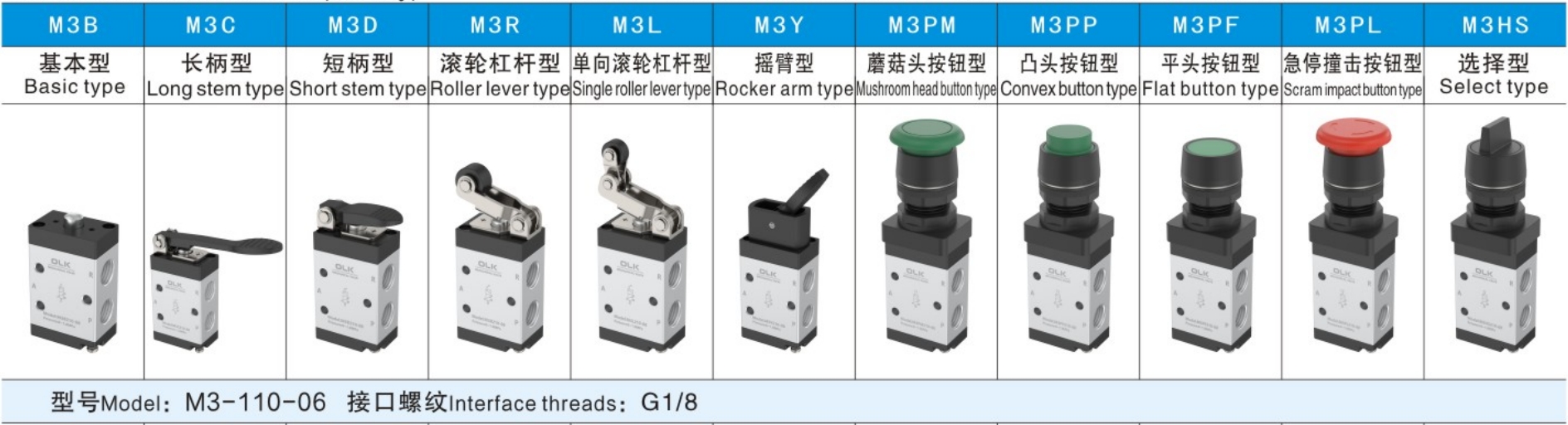

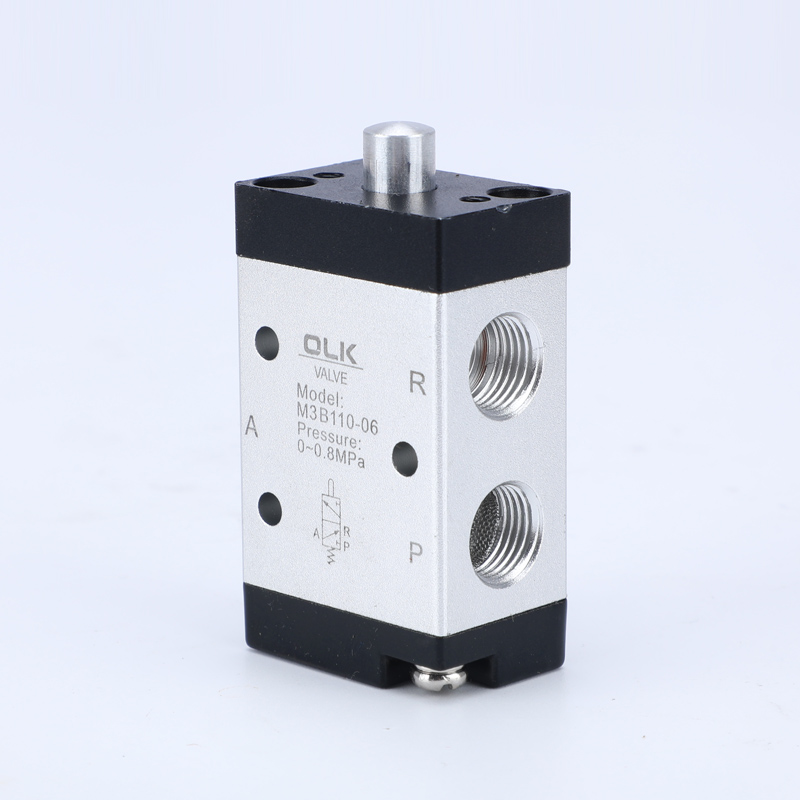

B:ప్రాథమిక రకం (M3B)
110:110 సిరీస్ సింగిల్ కంట్రోల్
100:06:G1/8
PL:RED

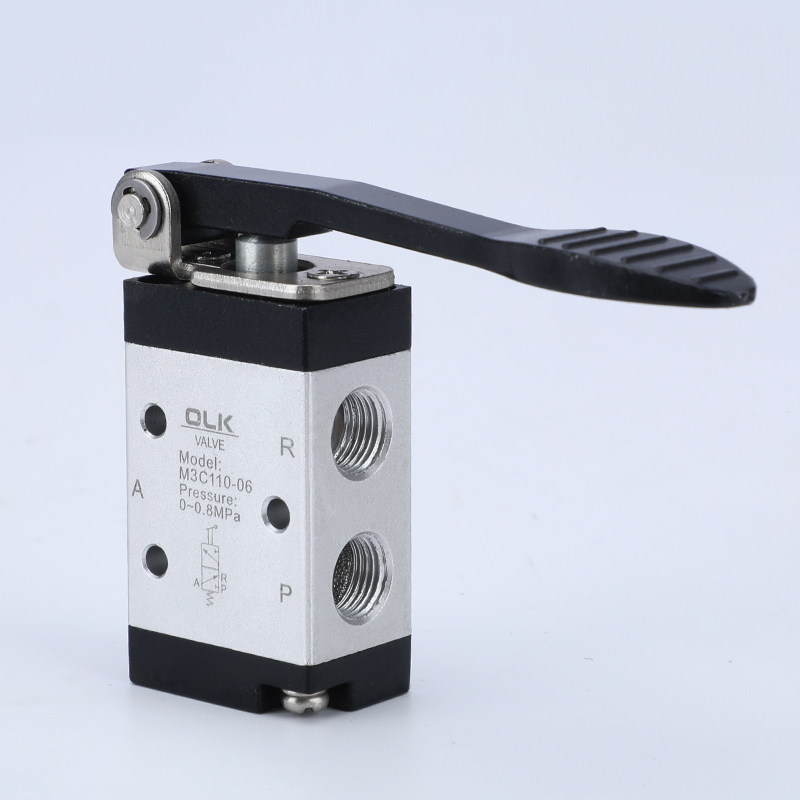

సి:లాంగ్ హ్యాండిల్ రకం (M3C)
210:210 సిరీస్ సింగిల్ కంట్రోల్
200:06:G1/8
PP/PF/PM/HS:ఎరుపు ఆకుపచ్చ నలుపు

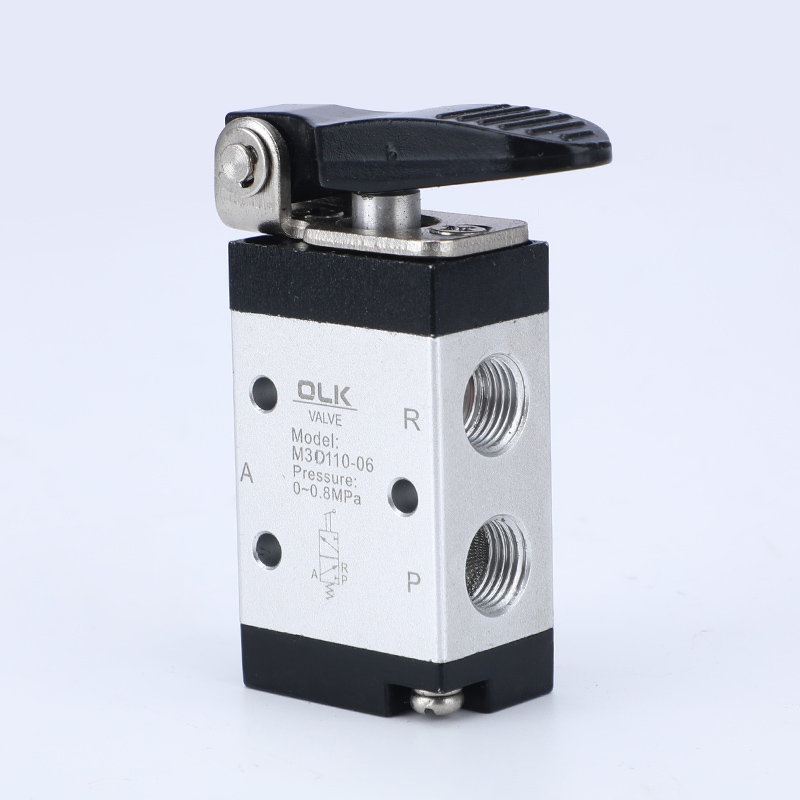

D:షార్ట్ హ్యాండిల్ రకం (M3D)
200:08:G1/4

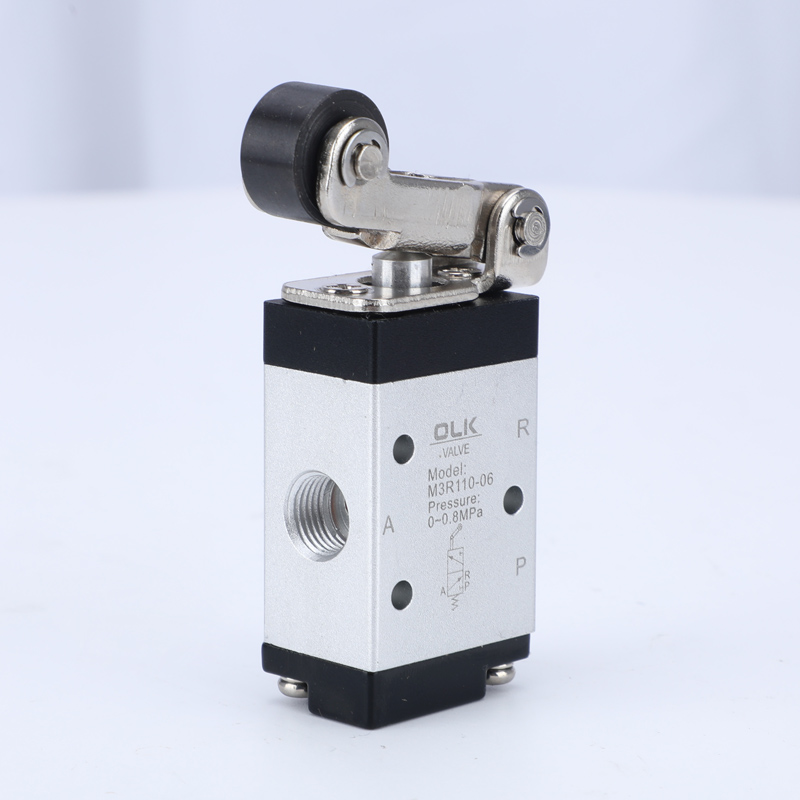

R:రోలర్ లివర్ రకం (M3R)

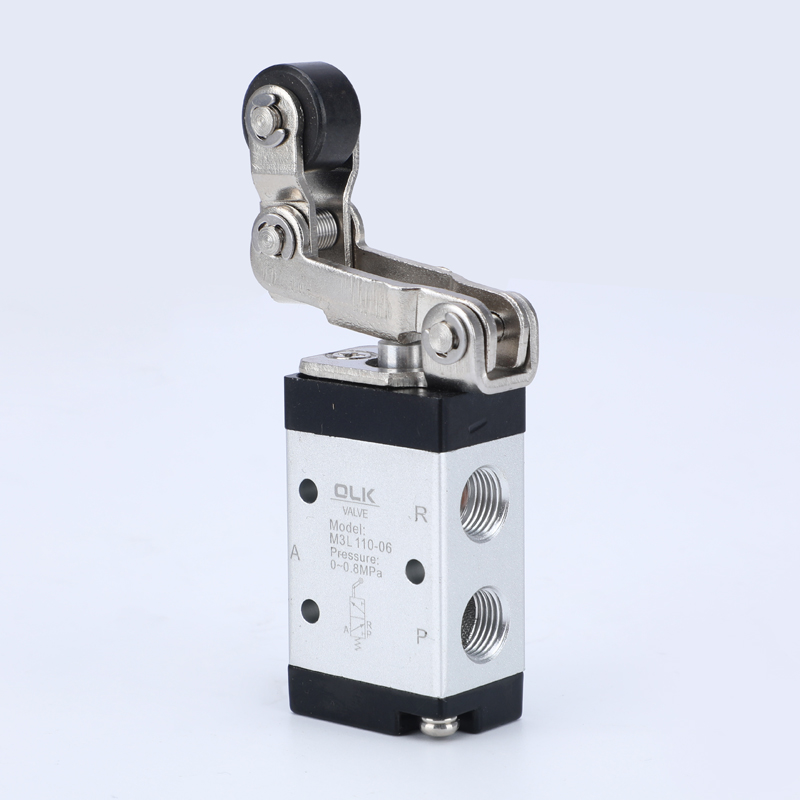

L:యూనిడైరెక్షనల్ రోలర్ లివర్ రకం (M3L)

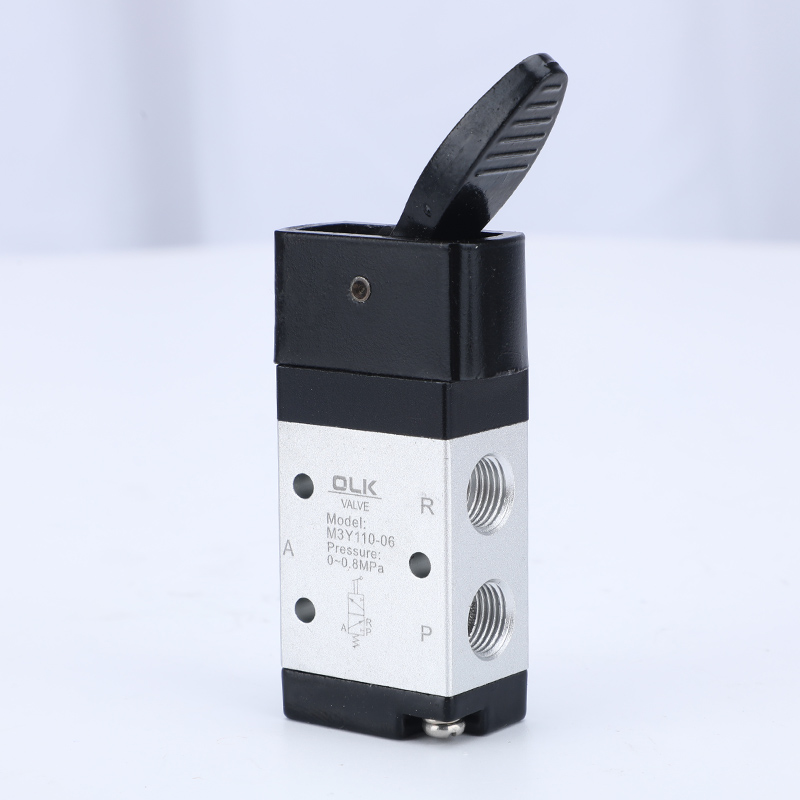

Y:రాకర్ ఆర్మ్ రకం (M3Y)

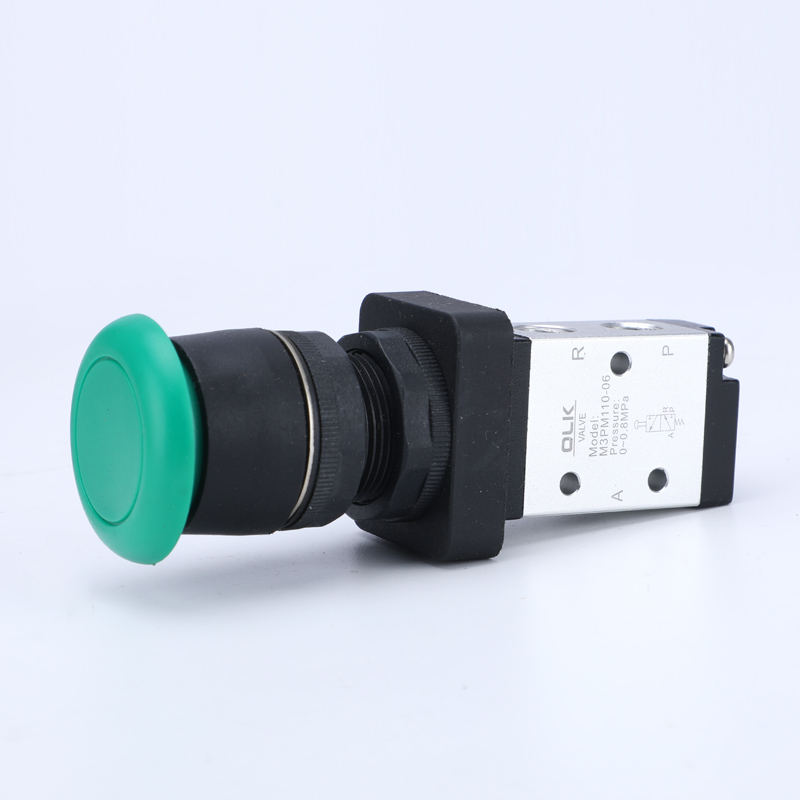

PM:మష్రూమ్ హెడ్ బటన్ రకం (M3PM)

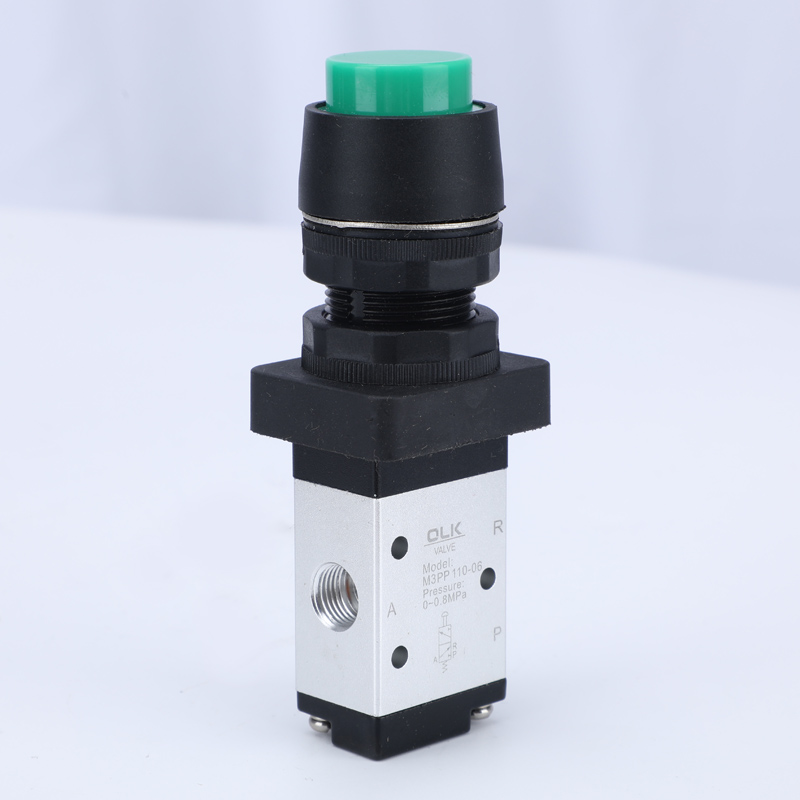

PP:రైజ్డ్ హెడ్ బటన్ రకం (M3PP)

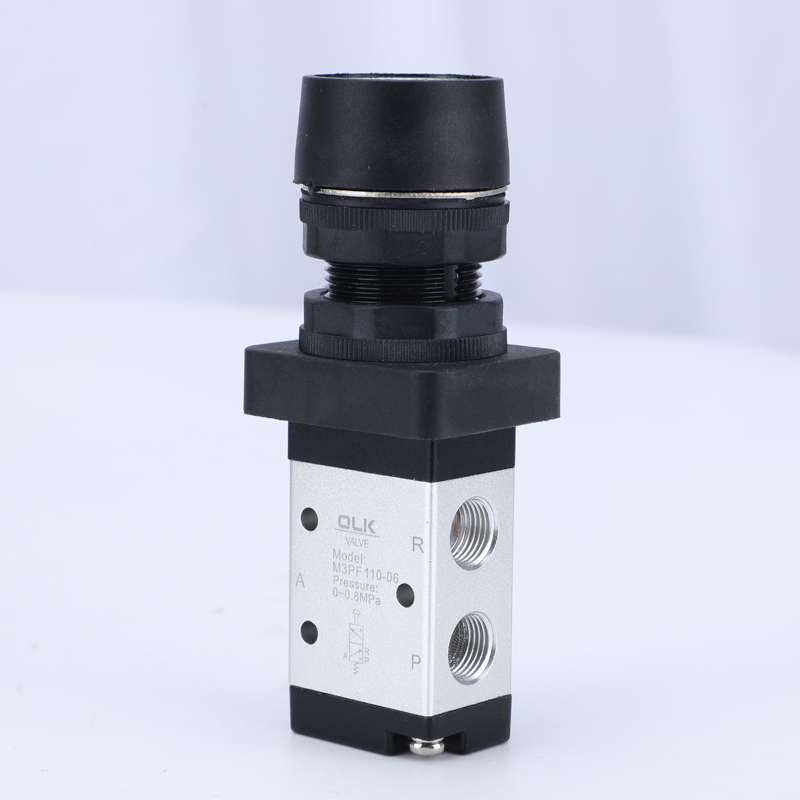

PF:ఫ్లాట్ హెడ్ బటన్ రకం (M3PF)

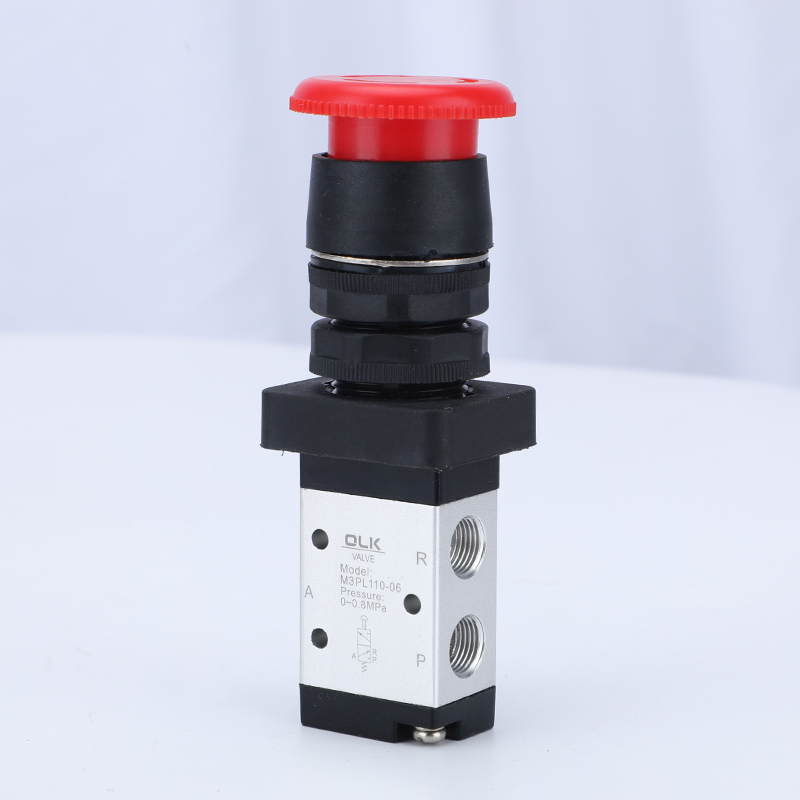

PL:ఎమర్జెన్సీ స్టాప్ ఇంపాక్ట్ బటన్ రకం (M3PL)
HS:సెలెక్టర్ రకం (M3HS)
1. ఎగ్జాస్ట్ పోర్ట్ శరీరంపై ఉంది, శబ్దం మరియు కాలుష్యాన్ని తగ్గించడానికి మఫ్లర్ యొక్క సంస్థాపనను సులభతరం చేస్తుంది.
2. M3B, M3R మరియు M3L సిరీస్‌లకు బాహ్య మెకానిజమ్‌ల ద్వారా అందించబడిన స్విచింగ్ కోసం బాహ్య శక్తులు అవసరం, స్థానం గుర్తింపు లేదా స్ట్రోక్ స్విచ్‌లకు అనుకూలంగా ఉంటుంది.
3. M3C, M3D, M3Y, M3PF, M3PM, M3PP, మరియు M3PLM3HS సిరీస్‌లు మాన్యువల్‌గా నిర్వహించబడతాయి, వివిధ పరిస్థితులలో అనుకూలమైన ఉపయోగం కోసం వివిధ నిర్మాణ ఆకృతుల నియంత్రణ హెడ్‌లు ఉంటాయి.
4. పిస్టన్-రకం నిర్మాణం, నియంత్రణ శక్తి పని ఒత్తిడి (అనగా, వెనుక ఒత్తిడి లేదు), అంతర్గత రింగ్ సీలింగ్, అద్భుతమైన సీలింగ్ మరియు సౌకర్యవంతమైన స్విచింగ్ ద్వారా ప్రభావితం కాదు.
5. ఆయిల్ లూబ్రికేషన్ అవసరం లేదు.
6. బహుళ స్థాన మౌంటుతో అనుకూలమైన సంస్థాపన మరియు ఉపయోగం.
7. M3C, M3D, M3Y, M3R మరియు M3L శ్రేణుల నియంత్రణ హెడ్‌లు సుదీర్ఘ జీవితకాలం మరియు ఎక్కువ విశ్వసనీయత కోసం మెటల్ మెటీరియల్‌తో తయారు చేయబడ్డాయి.
|
మోడల్ |
M3B |
M3C |
M3D |
M3R |
M3L |
M3Y |
M3PM |
M3PP |
M3PF |
M3PL |
M3HS |
|
|
పని చేసే మాధ్యమం |
గాలి (40μm కంటే ఎక్కువ ఫిల్టర్ స్క్రీన్ ద్వారా ఫిల్టర్ చేయండి) |
|||||||||||
|
చర్య మోడ్ |
బాహ్య నియంత్రణ ప్రత్యక్ష నటన రకం |
|||||||||||
|
పోర్ట్ పరిమాణం |
05:M5;06:G1/8;08:G1/4 |
|||||||||||
|
ప్రభావవంతమైన క్రాస్ సెక్షనల్ ప్రాంతం |
మినీ |
05:2.5mm² (Cv=0.14) |
||||||||||
|
110 |
06:8.0mm² (Cv=0.45) |
|||||||||||
|
210 |
06:9.0mm² (Cv=0.5）); 0.8:12.0mm² (Cv=0.67) |
|||||||||||
|
స్థానం |
3/2 పోర్ట్ |
|||||||||||
|
అవసరం లేదు |
||||||||||||
|
ఒత్తిడి పరిధి |
0-1.0MPa (0-145psi) |
|||||||||||
|
రుజువు ఒత్తిడి |
1.5MPa (215psi) |
|||||||||||
|
వోకింగ్ ఒత్తిడి |
‘-20-70℃ |
|||||||||||
|
బాడీ మెటీరియల్ |
అల్యూమినియం మిశ్రమం |
|||||||||||
ముందుజాగ్రత్తలు
1) నియంత్రణ భాగం ఇంజనీరింగ్ ప్లాస్టిక్‌తో తయారు చేయబడింది మరియు మాన్యువల్ ఆపరేషన్ మాత్రమే అనుమతించబడుతుంది. వాల్వ్ మారడానికి మెటల్ ప్రభావాన్ని ఉపయోగించవద్దు.
2) M3B, M3C, M3D, M3PM, M3PF మరియు M3PP సిరీస్‌లు స్వయంచాలకంగా రీసెట్ చేయబడతాయి. M3Y, M3HS మరియు M3PL మాన్యువల్ వాల్వ్‌లు మాన్యువల్‌గా రీసెట్ చేయబడ్డాయి. M3PL ని ట్రెజర్ పొజిషన్‌లోకి నొక్కిన తర్వాత, రీసెట్ చేయడానికి రోటరీ నాబ్‌ని తిప్పాలి.
3) రివర్సింగ్ స్ట్రోక్‌పై శ్రద్ధ వహించండి. ఏదైనా బాహ్య శక్తి వాల్వ్‌ను రివర్స్ చేయడానికి కారణమైనప్పుడు, ప్రాథమిక రివర్సింగ్ స్ట్రోక్ కంట్రోల్ స్ట్రోక్ టేబుల్‌లో పేర్కొన్న రివర్సింగ్ స్ట్రోక్ పరిధిని మించకూడదు, లేకుంటే అది వాల్వ్ బాడీకి నష్టం కలిగిస్తుంది.
4) M3L వన్-వే రోలర్ వాల్వ్ ఒక దిశలో మాత్రమే మారగలదు (కుడి నుండి ఎడమకు కొట్టడం). ఇతర దిశలో చెల్లని ప్రభావం (ఎడమ నుండి కుడికి వక్రంగా ఉంటుంది).
5) కంట్రోల్ హెడ్ కలయికను విడిగా ఆర్డర్ చేయవచ్చు.
