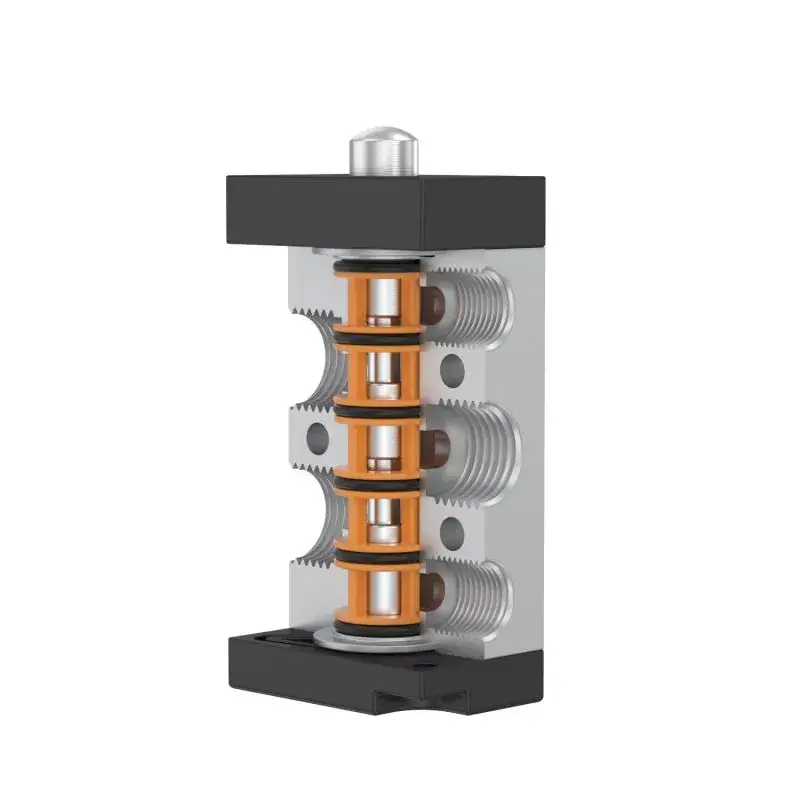

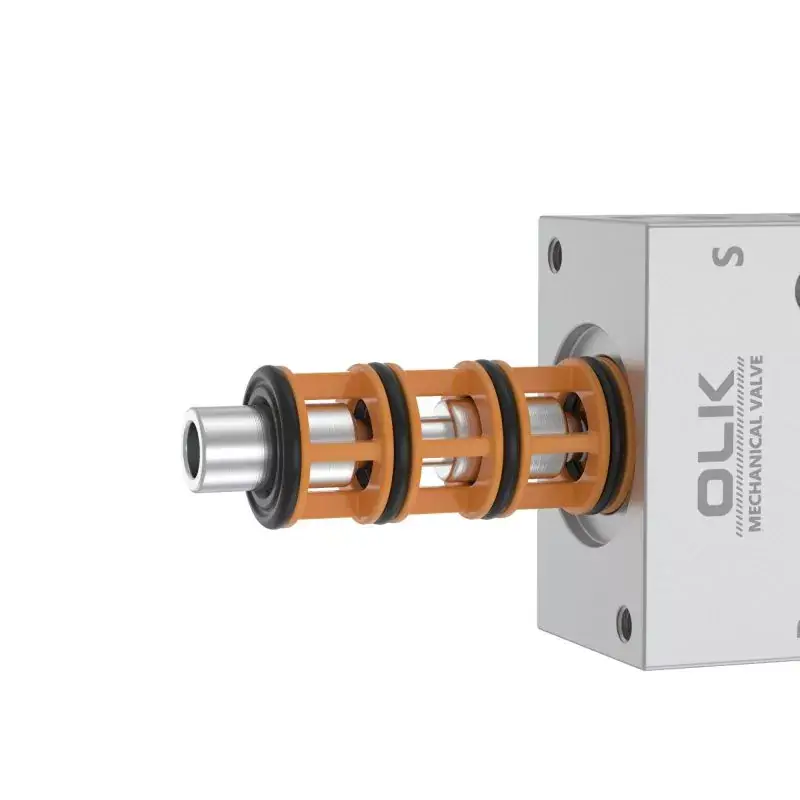

ఎయిర్టాక్ రకం M5 సిరీస్ 5/2 వే మెకానికల్ బటన్ వాల్వ్ ఓల్క్ న్యూమాటిక్ కంపెనీ చేత మాన్యుఫ్యాక్యూటర్ చేయబడింది. M5 మెకానికల్ వాల్వ్ ఒక స్లైడింగ్ కాలమ్ నిర్మాణం. వాల్వ్ బాడీపై ఉన్న ఎగ్జాస్ట్ పోర్టులు. M5 బటన్ వాల్వ్ శబ్దం మరియు కాలుష్యాన్ని తగ్గించడానికి మఫ్లర్ను వ్యవస్థాపించడం మరింత సులభం.
చిహ్నం:
ఆర్డరింగ్ కోడ్
M5
PM
210
06
R
బటన్ రకం
కోడ్
పోర్ట్ పరిమాణం
బటన్ రంగు
M5: M రకం
బి: ప్రాథమిక రకం (M5B)
110: 110 సిరీస్ సింగిల్ కంట్రోల్
100: 06: జి/18
PL: ఎరుపు
సి: లాంగ్ హ్యాండిల్ రకం (M5C)
210: 210 సిరీస్ సింగిల్ కంట్రోల్
200: 06: జి 1/8
పిపి/పిఎఫ్/పిఎమ్/హెచ్ఎస్: ఎరుపు, ఆకుపచ్చ, నలుపు
D: చిన్న హ్యాండిల్ రకం (M5D)
200: 08G1/4
R: రోలర్ లివర్ రకం (M5R)
L: ఏకదిశాత్మక రోలర్ లివర్ రకం (M5L)
Y: రాకర్ ఆర్మ్ రకం (M5Y)
PM: మష్రూమ్ హెడ్ బటన్ రకం (M5PM)
పిపి: పెరిగిన హెడ్ బటన్ రకం (M5PP)
పిఎఫ్: ఫ్లాట్ హెడ్ బటన్ రకం (M5PF)
PL: అత్యవసర స్టాప్ ఇంపాక్ట్ బటన్ రకం (M5PL)
HS: సెలెక్టర్ రకం (M5HS)

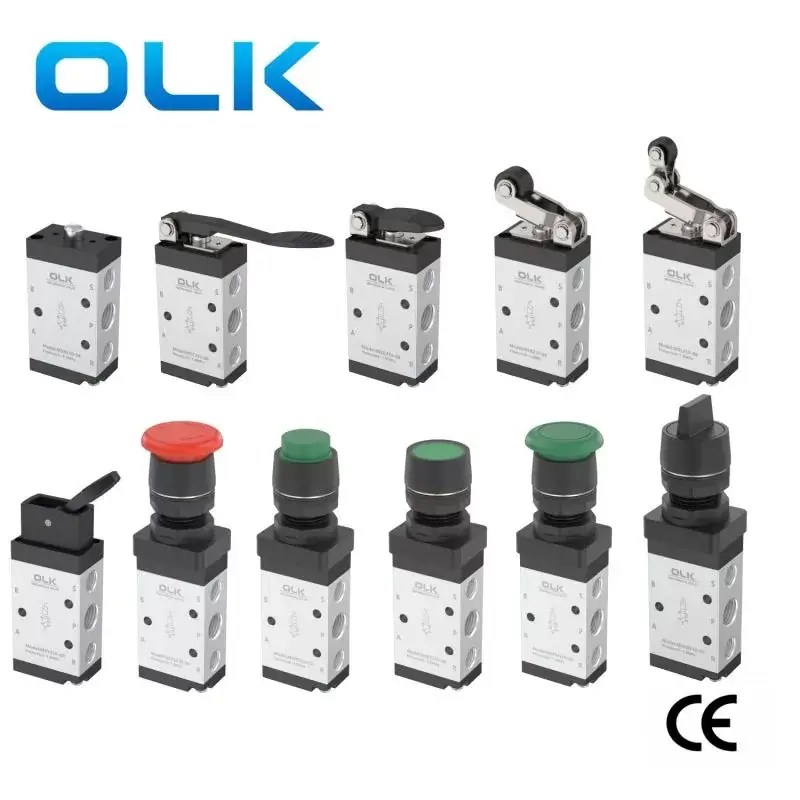

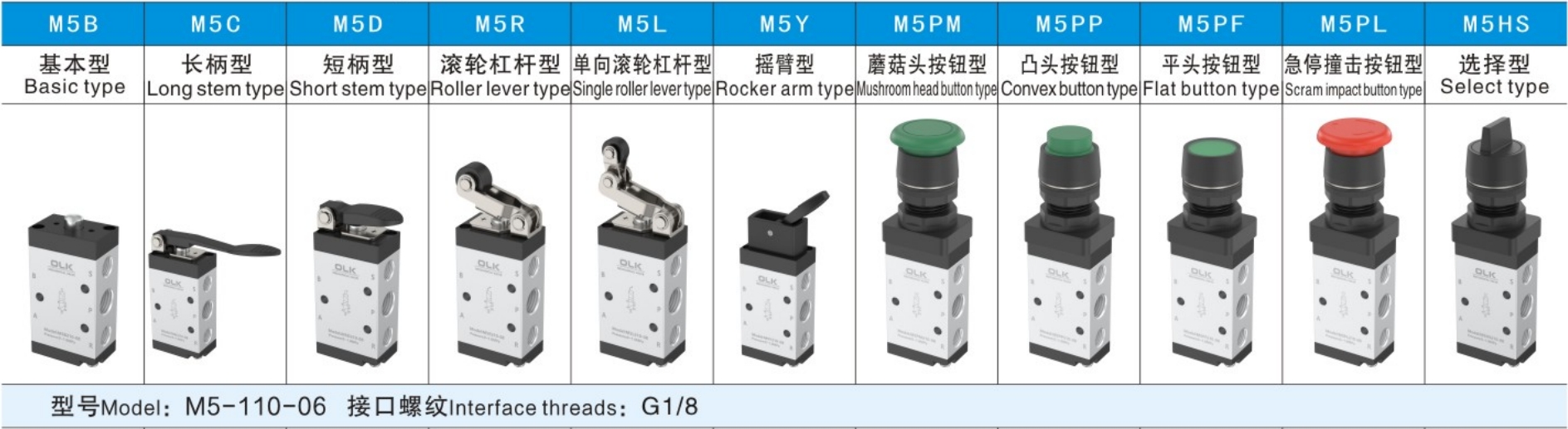

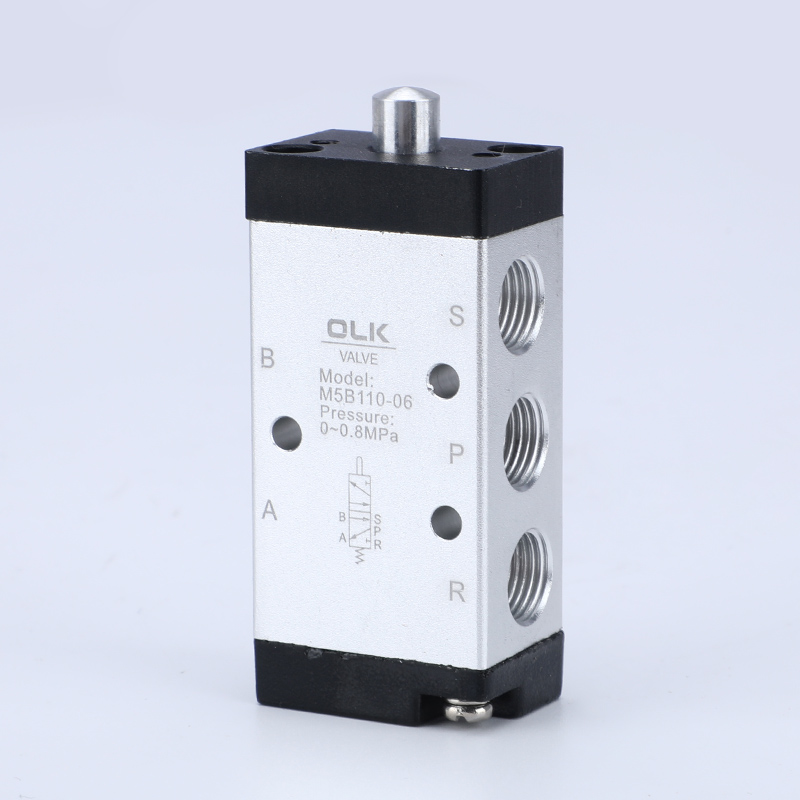

- ప్రాథమిక రకం (M5B)

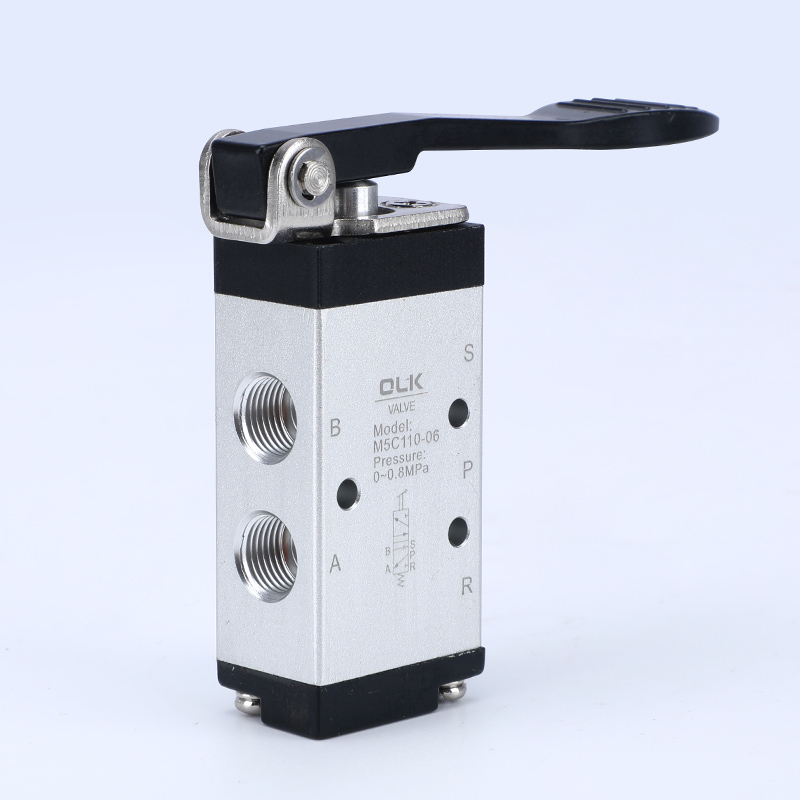

- లాంగ్ హ్యాండిల్ రకం (M5C)

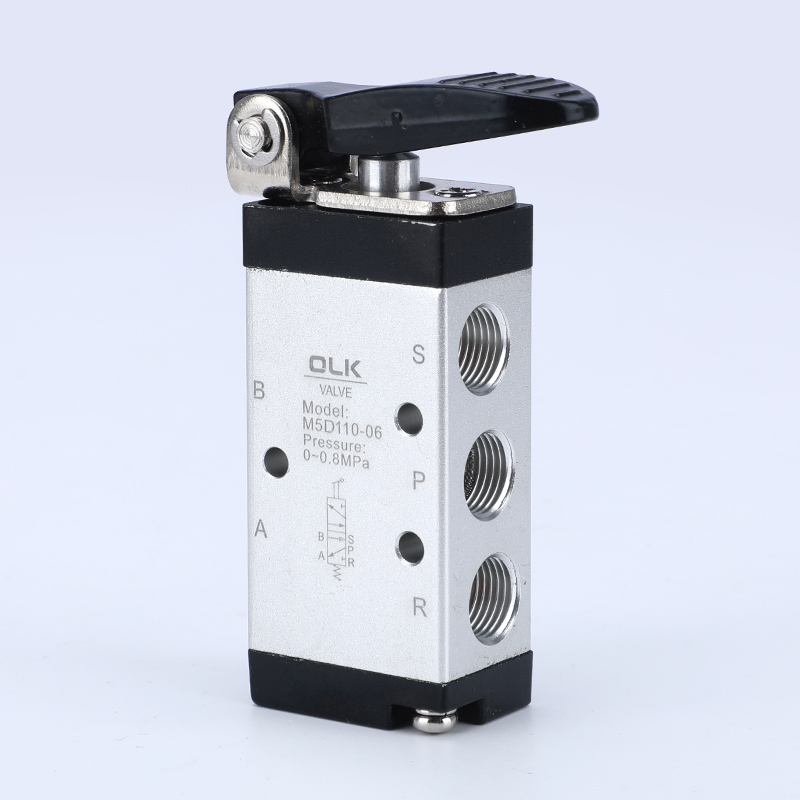

- చిన్న హ్యాండిల్ రకం (M5D)

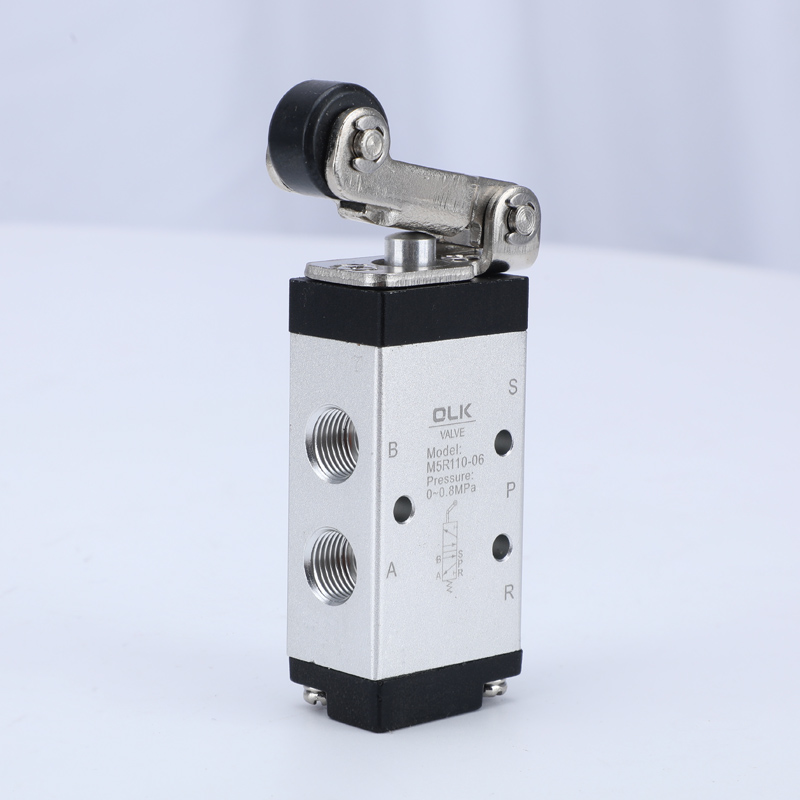

- రోలర్ లివర్ రకం (M5R)

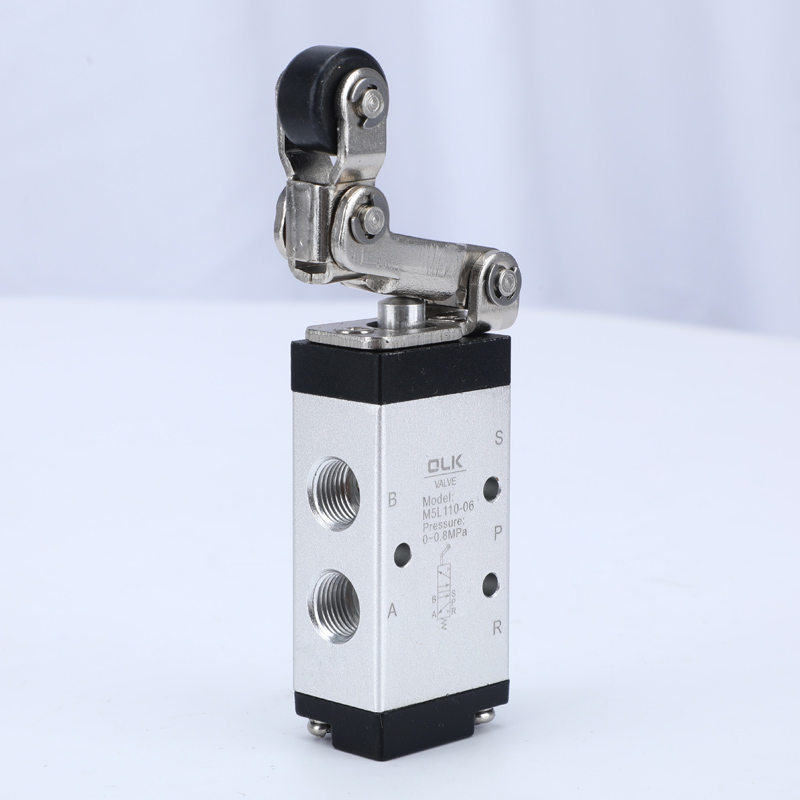

- ఏకదిశాత్మక రోలర్ లివర్ రకం (M5L)

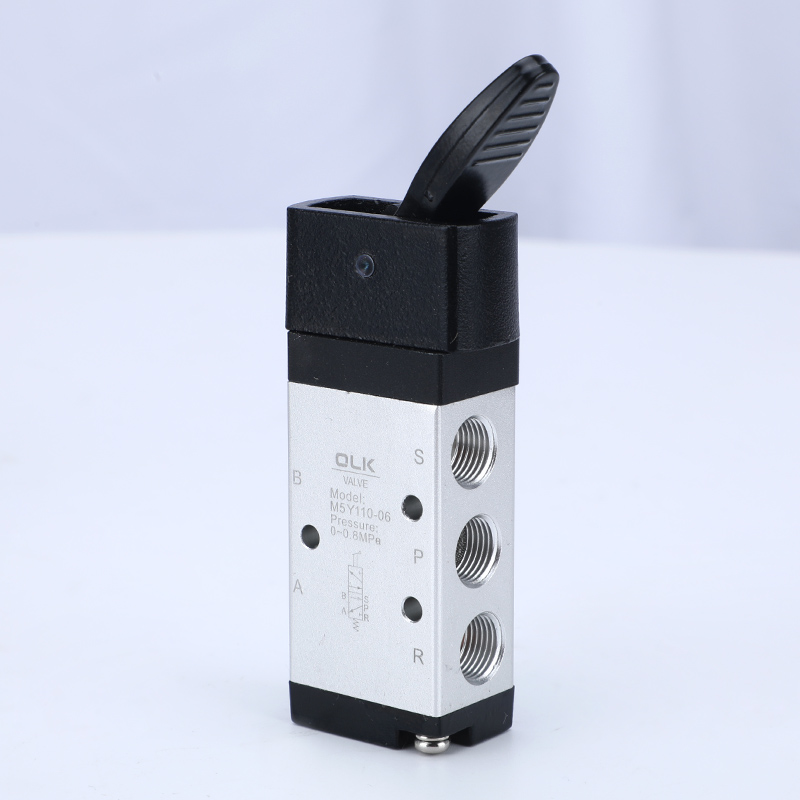

- రాకర్ ఆర్మ్ రకం (M5Y)

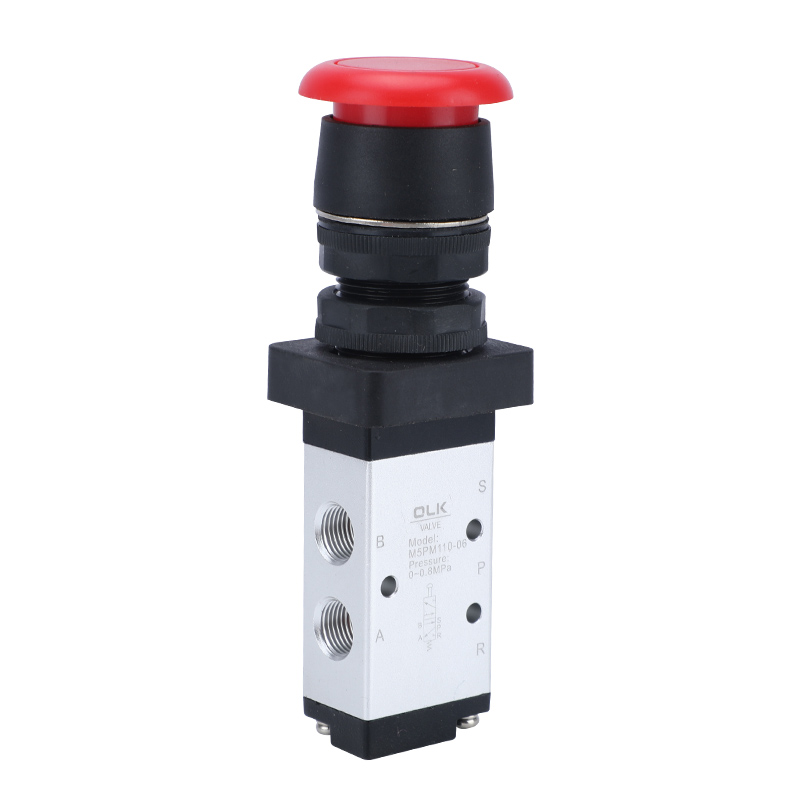

- పుట్టగొడుగు హెడ్ బటన్ రకం (M5PM)

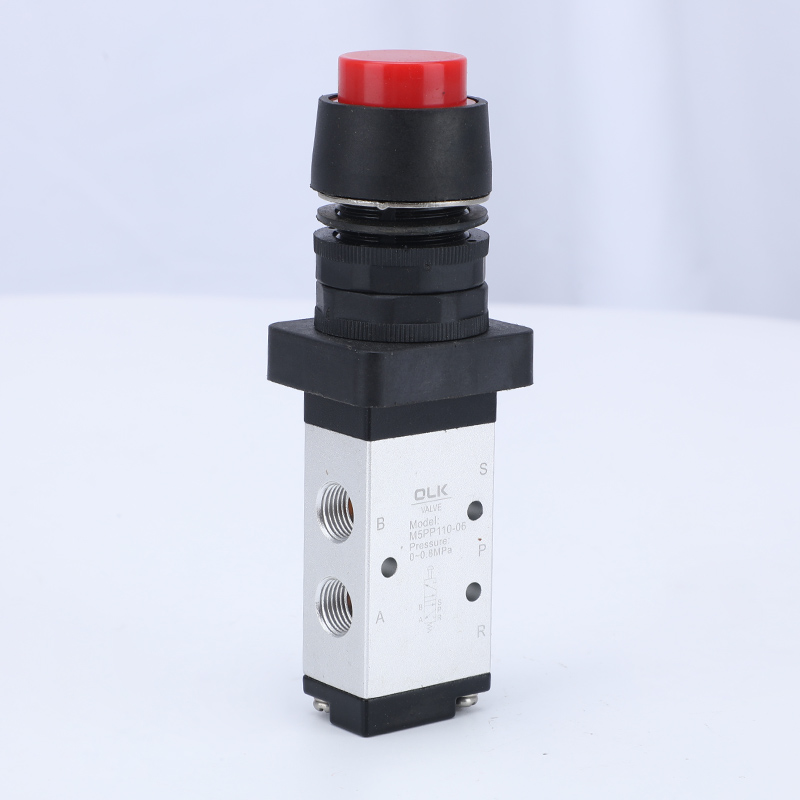

- పెరిగిన హెడ్ బటన్ రకం (M5PP)

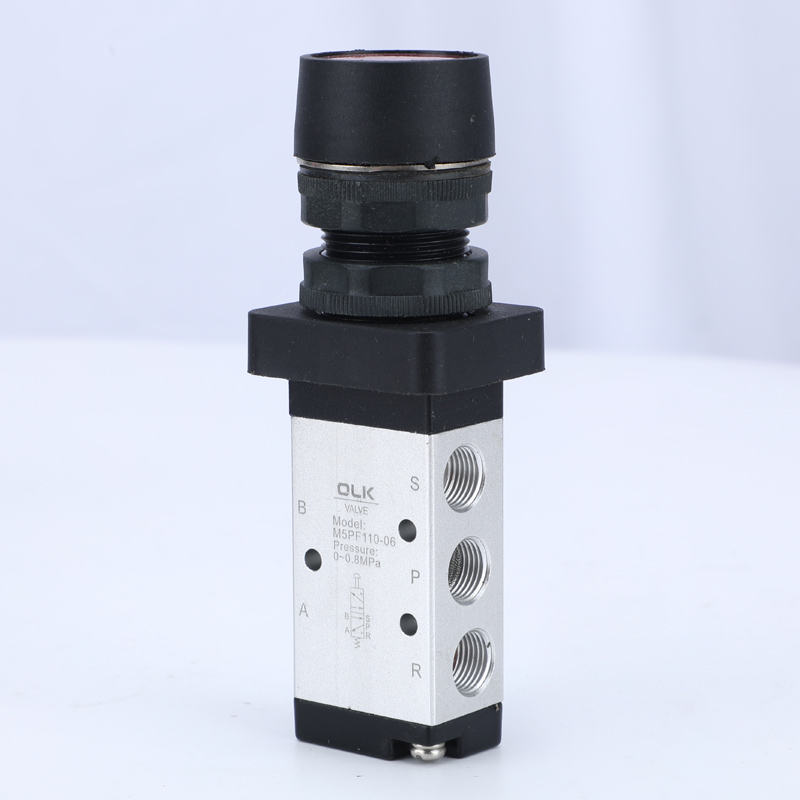

- ఫ్లాట్ హెడ్ బటన్ రకం (M5PF)
- అత్యవసర స్టాప్ ఇంపాక్ట్ బటన్ రకం (M5PL)

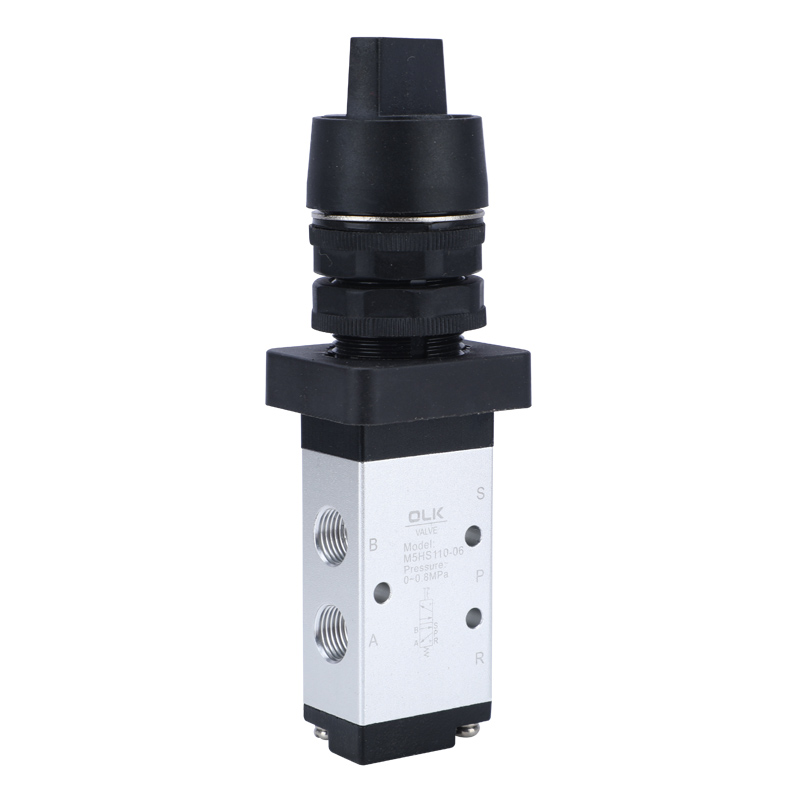

- సెలెక్టర్ రకం (M5HS)
PM, PP మరియు PF రకాల కోసం, ఎంచుకోవడానికి మూడు బటన్ రంగులు ఉన్నాయి: ఎరుపు, ఆకుపచ్చ మరియు నలుపు.
1. ఎగ్జాస్ట్ పోర్టులు శరీరంపై ఉన్నాయి, శబ్దం మరియు కాలుష్యాన్ని తగ్గించడానికి సైలెన్సర్ల వ్యవస్థాపనను సులభతరం చేస్తుంది.
2. M5B, M5R, M5L సిరీస్ స్విచింగ్ కోసం బాహ్య శక్తులు అవసరం, బాహ్య యంత్రాంగాల ద్వారా అందించబడుతుంది, స్థానం గుర్తింపు లేదా స్ట్రోక్ స్విచ్లకు అనువైనది.
3.
4.
5. చమురు సరళత అవసరం లేదు.
6. సులభంగా ఉపయోగించడానికి బహుళ స్థాన సంస్థాపనలు.
7.
|
వర్కింగ్ మీడియం |
గాలి (40μm కంటే ఎక్కువ వడపోత ద్వారా ఫిల్టర్ చేయబడింది) |
|
చర్య |
బాహ్య ప్రత్యక్ష నటన |
|
పోర్ట్ వ్యాసం |
05: M5,06: G1/8,08: G1/4 |
|
స్థానాల సంఖ్య |
2 స్థానం 5 మార్గం |
|
కందెన |
అనవసరమైన |
|
వర్కింగ్ ప్రెజర్ రేంజ్ MPA (PSI) |
0∼1.0 (~ 145) |
|
ఒత్తిడి నిరోధకత హామీ |
1.5MPA (215PSI) |
|
పని ఉష్ణోగ్రత ° C. |
-20∼70 |
|
క్రాస్ సెక్షనల్ ఏరియా MM² (CV విలువ) |
05: 2.5 (0.14), 06: 8 (0.45), 08: 12 (0.67) |
|
శరీర పదార్థం |
అల్యూమినియం మిశ్రమం |
ముందుజాగ్రత్తలు
1) నియంత్రణ భాగం ఇంజనీరింగ్ ప్లాస్టిక్తో తయారు చేయబడింది మరియు మాన్యువల్ ఆపరేషన్ మాత్రమే అనుమతించబడుతుంది. వాల్వ్ మార్చడానికి లోహ ప్రభావాన్ని ఉపయోగించవద్దు.
2) M5B, M5C, M5D, M5PM, M5PF మరియు M5PP సిరీస్ స్వయంచాలకంగా రీసెట్ చేయబడతాయి. M5Y, M5HS మరియు M5PL మాన్యువల్ కవాటాలు మానవీయంగా రీసెట్ చేయబడతాయి. M5PL ని నిధి పొజిషన్లోకి నొక్కిన తరువాత, రీసెట్ చేయడానికి రోటరీ నాబ్ను తిప్పాలి.
3) రివర్సింగ్ స్ట్రోక్కు శ్రద్ధ వహించండి. ఏదైనా బాహ్య శక్తి వాల్వ్ రివర్స్ చేయడానికి కారణమైనప్పుడు, ప్రాథమిక రివర్సింగ్ స్ట్రోక్ కంట్రోల్ స్ట్రోక్ పట్టికలో పేర్కొన్న రివర్సింగ్ స్ట్రోక్ పరిధిని మించకూడదు, లేకపోతే అది వాల్వ్ శరీరానికి నష్టం కలిగిస్తుంది.
4) M5L వన్-వే రోలర్ వాల్వ్ ఒక దిశలో మాత్రమే మారగలదు (కుడి నుండి ఎడమకు కొట్టడం). ఇతర దిశలో చెల్లని ప్రభావం (ఎడమ నుండి కుడికి వంగిన).
5) కంట్రోల్ హెడ్ కాంబినేషన్ను విడిగా ఆర్డర్ చేయవచ్చు.
తరచుగా అడిగే ప్రశ్నలు:
ఏ ఉత్పత్తులు M5 సిరీస్ మెకానికల్ కవాటాలు ఒకే ఫంక్షన్తో భర్తీ చేయగలవు?
OLK యొక్క M5 సిరీస్ మెకానికల్ వాల్వ్ ఎయిర్టాక్ యొక్క M5 సిరీస్ మెకానికల్ వాల్వ్ను భర్తీ చేయగలదు
M5 సిరీస్ థ్రెడ్ ఏమిటి?
M5-110-08 మెకానికల్ వాల్వ్ థ్రెడ్ G1/4 మరియు M5-110-06/M5-210-06 G1/8
M5 మరియు M3 న్యూమాటిక్ కంట్రోల్ వాల్వ్ మధ్య తేడా ఏమిటి?
M5 మెకానికల్ వాల్వ్ 2 స్థానం 5 మార్గం; M3 మెకానికల్ వాల్వ్ 2 పోస్టియన్ 3 వే.
M5 పుష్ బటన్ పరిమాణం ఏమిటి?
M5 మెకానికల్ వాల్వ్ బటన్ పరిమాణం 22 మిమీ
పుష్ బటన్లో ఎన్ని రంగులను ఎంచుకోవచ్చు?
PM, PP, PF నుండి ఎంచుకోవడానికి నాలుగు రంగులు ఉన్నాయి: R RED; G ఆకుపచ్చ; B బ్లాక్.
