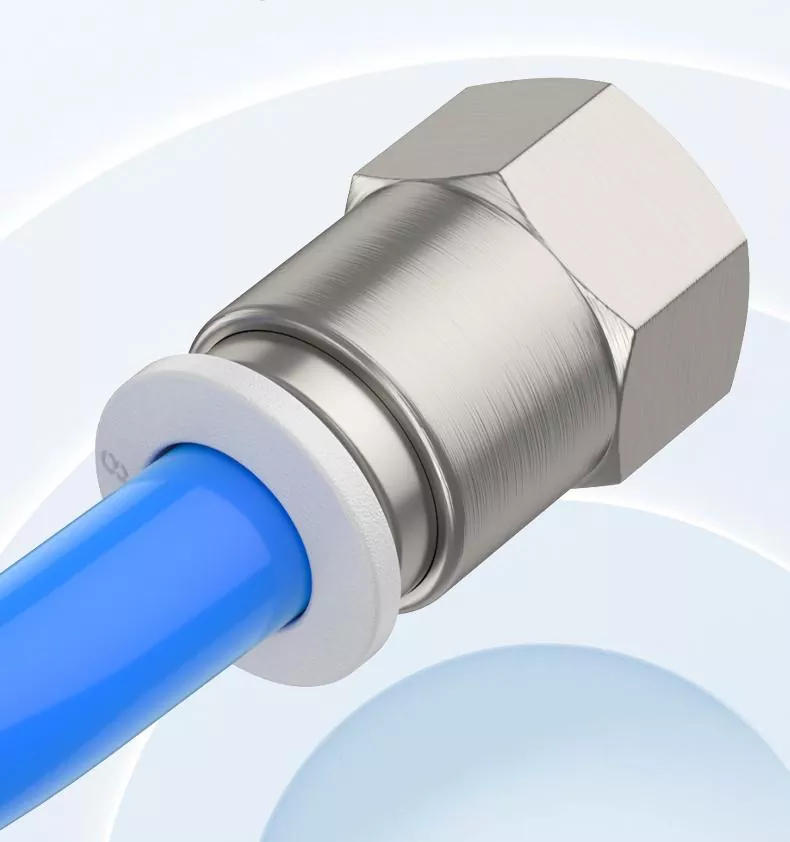

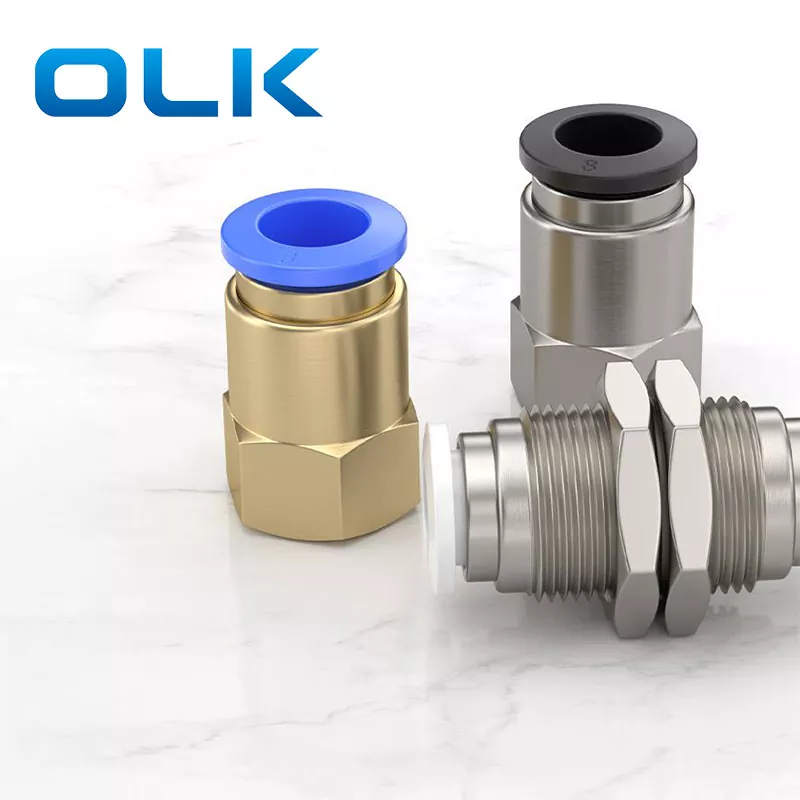

ట్యూబ్ ఫిట్టింగ్‌లో పిసిఎఫ్ ఫిమేల్ స్ట్రెయిట్ పుష్

ఆర్డరింగ్ కోడ్

పిసిఎఫ్

8

-

01

మోడల్

ట్యూమ్

థ్రెడ్ రకం (55 ° స్ట్రెయిట్ ట్యూబ్ థ్రెడ్)

పిసిఎఫ్ సిరీస్ ఫిట్టింగ్

4: 4 మిమీ

01: జి 1/8

6: 6 మిమీ

02: జి 1/4

8: 8 మిమీ

03: జి 3/8

10: 10 మిమీ

04: జి 1/2

12: 12 మిమీ

14: 14 మిమీ

16: 16 మిమీ

ద్రవం

గాలి/నీరు (షరతులతో కూడిన)/వాక్యూమ్

ఆపరేటింగ్ ప్రెజర్

0-1.0mpa

వాక్యూమ్ ప్రెజర్

-100kpa (10 టోర్)

ఆపరేటింగ్ ఉష్ణోగ్రత

-10-60

పదార్థం

నైలాన్ (పిఏ), పాలియురేతేన్ (పియు)

ఇంచ్ ట్యూబ్ ఫిట్టింగ్

మెట్రిక్ ట్యూబ్ ఫిట్టింగ్

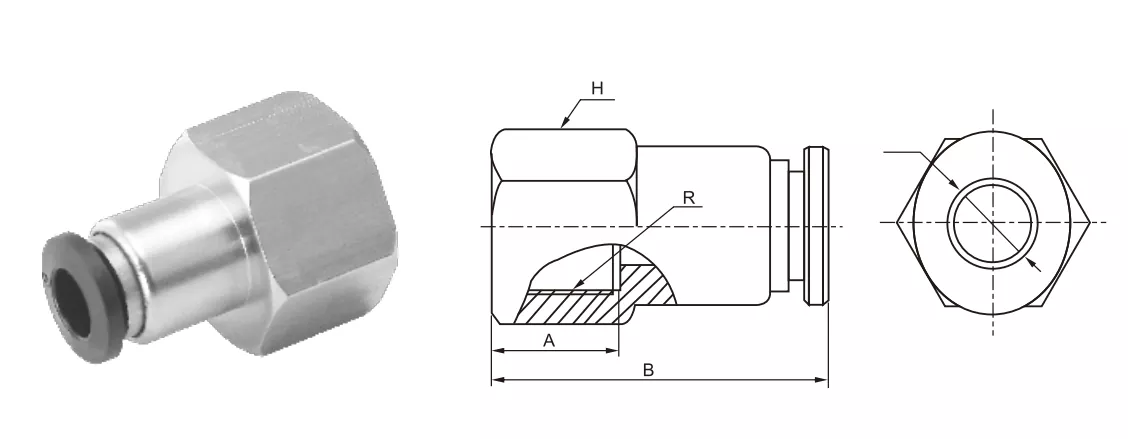

φd

R

A

B

H

PCF5/32-M5

PCF4-M5

4

M5

6.5

24.4

10

PCF5/32-01

PCF4-01

4

R1/8

9

26.6

10

PCF5/32-02

PCF4-02

4

R1/4

11

28.8

15

PCF1/4-M5

PCF6-M5

6

M5

6.5

24

12

PCF1/4-01

PCF6-01

6

R1/8

9

28

12

PCF1/4-02

PCF6-02

6

R1/4

11

30

15

PCF1/4-03

PCF6-03

6

R3/8

12

30.5

19

PCF1/4-04

PCF6-04

6

R1/2

12.5

31.5

24

PCF5/16-01

PCF8-01

8

R1/8

9

28.5

14

PCF5/16-02

PCF8-02

8

R1/4

11

30.5

15

పిసిఎఫ్ 5/16-03

PCF8-03

8

R3/8

12

31

19

PCF5/16-04

PCF8-04

8

R1/2

12.5

32.5

24

PCF3/8-01

PCF10-01

10

R1/8

9

32.4

17

PCF3/8-02

PCF10-02

10

R1/4

11

34

17

PCF3/8-03

PCF10-03

10

R3/8

12

34

19

PCF3/8-04

PCF10-04

10

R1/2

12.5

35

24

PCF1/2-01

PCF12-01

12

R1/8

9

35

19

PCF1/2-02

PCF12-02

12

R1/4

11

35

19

PCF1/2-03

PCF12-03

12

R3/8

12

35

19

PCF1/2-04

PCF12-04

12

R1/2

12.5

36.5

24

PCF16-03

16

R3/8

16.5

46.4

24

PCF16-04

16

R1/2

18

48.4

32

పిసి

పిసిఎఫ్

రకం

పుష్-ఇన్-కనెక్టర్

థ్రెడ్ రకం మద్దతు

Bspt / npt / మెట్రిక్

థ్రెడ్

మగ

ఆడ

సంస్థాపన

థ్రెడ్ చేసిన రంధ్రాలు లేదా సిలిండర్ మరియు ఇతర పరికరాల చివరలలో స్క్రూ

బాహ్యంగా థ్రెడ్ చేసిన సిలిండర్ లేదా ఉమ్మడిలోకి స్క్రూ చేయండి

అప్లికేషన్

అంతర్గత థ్రెడ్ పరికరాలతో కూడిన అత్యంత సాధారణ యూనివర్సల్ మోడల్, ప్రాధాన్యత ఇవ్వబడింది

బాహ్య థ్రెడ్ అమరికలతో లేదా అధిక స్థల అవసరాలతో ఉన్న పరిస్థితులలో కనెక్ట్ అవ్వడానికి ఉపయోగిస్తారు

సిలిండర్ లేదా వాల్వ్ బాడీపై వ్యవస్థాపించబడింది (సిలిండర్ అంతర్గత థ్రెడ్లను కలిగి ఉంది), థ్రెడ్ చేసిన ముగింపు పరికరాలకు అనుసంధానించబడి ఉంటుంది మరియు గొట్టం ఉపయోగం కోసం చేర్చబడుతుంది

కంట్రోల్ వాల్వ్ లేదా సోలేనోయిడ్ వాల్వ్ (బాహ్య థ్రెడ్‌తో) యొక్క ఎయిర్ అవుట్‌లెట్‌ను కనెక్ట్ చేసి, పరికరాన్ని అంతర్గత థ్రెడ్‌తో పరిష్కరించండి మరియు మరొక చివర ఒక గొట్టాన్ని చొప్పించండి

బలమైన లాకింగ్ బలం లేదా అధిక సీలింగ్ అవసరాలు అవసరం, తరచుగా థ్రెడ్ సీలెంట్ లేదా ఓ-రింగ్‌తో కలిపి ఉపయోగిస్తారు

పరిమిత స్థలం కారణంగా, కనెక్షన్ కోసం అంతర్గత థ్రెడ్లను మాత్రమే ఉపయోగించవచ్చు. మొత్తం ఉమ్మడి పొడవును తగ్గించగలదు
