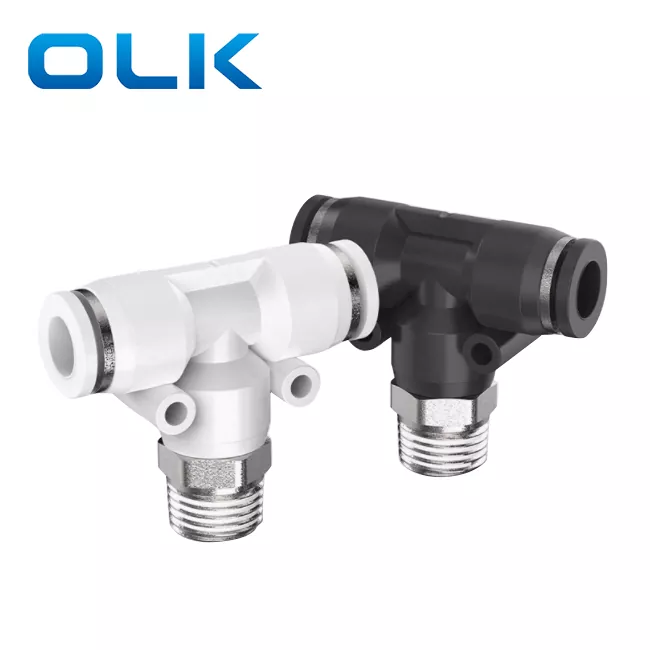

ట్యూబ్ ఫిట్టింగ్‌లో పిబి బ్రాంచ్ టీ పుష్

ఆర్డరింగ్ కోడ్

పిబి

8

-

01

మోడల్

ట్యూమ్

థ్రెడ్ రకం (55 ° స్ట్రెయిట్ ట్యూబ్ థ్రెడ్)

పిబి సిరీస్ ఫిట్టింగ్

4: 4 మిమీ

01: జి 1/8

6: 6 మిమీ

02: జి 1/4

8: 8 మిమీ

03: జి 3/8

10: 10 మిమీ

04: జి 1/2

12: 12 మిమీ

14: 14 మిమీ

16: 16 మిమీ

ద్రవం

గాలి/నీరు (షరతులతో కూడిన)/వాక్యూమ్

ఆపరేటింగ్ ప్రెజర్

0-1.0mpa

వాక్యూమ్ ప్రెజర్

-100kpa (10 టోర్)

ఆపరేటింగ్ ఉష్ణోగ్రత

-10-60

పదార్థం

నైలాన్ (పిఏ), పాలియురేతేన్ (పియు)

ఇంచ్ ట్యూబ్ ఫిట్టింగ్

మెట్రీ ట్యూబ్ ఫిట్టింగ్

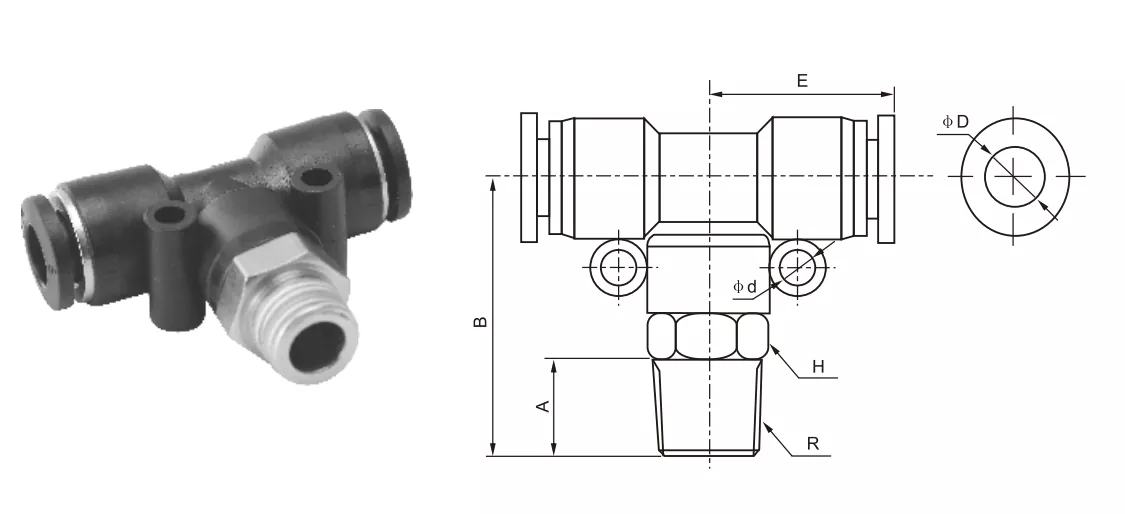

φd

R

A

B

E

H2

φd

PB5/32-M5

PB4-M5

4

M5

4.5

25.4

18.6

10

/

PB5/32-01

PB4-01

4

R1/8

7

25.4

18.6

10

/

PB5/32-02

PB4-02

4

R1/4

9

27.8

18.6

14

/

PB1/4-M5

PB6-M5

6

M5

4.5

26.8

20.8

12

3.5

PB1/4-01

PB6-01

6

R1/8

6.5

37.6

20.8

12

3.5

PB1/4-02

PB6-02

6

R1/4

9

30

20.8

14

3.5

PB1/4-03

PB6-03

6

R3/8

10

30.6

20.8

17

3.5

PB1/4-04

PB6-04

6

R1/2

10

32.5

20.8

21

3.5

PB5/16-01

PB8-01

8

R1/8

8

31.5

22.9

14

4.5

PB5/16-02

PB8-02

8

R1/4

10

33

22.9

14

4.5

PB5/16-03

PB8-03

8

R3/8

10

33.6

22.9

17

4.5

PB5/16-04

PB8-04

8

R1/2

11

35

22.9

21

4.5

PB3/8-01

PB10-01

10

R1/8

8

37

27.8

17

4

PB3/8-02

PB10-02

10

R1/4

10

38

27.8

17

4

PB3/8-03

PB10-03

10

R3/8

10

38

27.8

17

4.5

PB3/8-04

PB10-04

10

R1/2

11

39

27.8

21

4.5

PB1/2-01

PB12-01

12

R1/8

8

37.5

29.5

19

5

PB1/2-02

PB12-02

12

R1/4

10

40

29.5

19

5

PB1/2-03

PB12-03

12

R3/8

10

40

29.5

19

5

PB1/2-04

PB12-04

12

R1/2

11

41

29.5

21

5

PB14-03

16

R3/8

11

46.3

34.5

24

4

PB14-04

16

R1/2

12

47.3

34.5

27

4

పేరు/రకం

ఇంటర్ఫేస్ నిర్మాణం వివరణ

రన్ టీ (పిడి)

ప్రధాన వాయు ప్రవాహం సూటిగా ఉంటుంది, మరియు కొమ్మలను నిలువుగా బయటకు తీస్తారు

బ్రాంచ్ టీ (పిబి)

రెండు ఇంటర్‌ఫేస్‌లు లంబ కోణాలలో అనుసంధానించబడి ఉన్నాయి, ఒకటి "టి" యొక్క శాఖలో

ఈక్వల్ టీ

ఒకే పరిమాణంతో మూడు పోర్టులు
