వన్-వే ఫ్లో కంట్రోల్ వాల్వ్ అనేది చెక్ వాల్వ్ మరియు సమాంతరంగా థొరెటల్ వాల్వ్తో కూడిన ఫ్లో కంట్రోల్ వాల్వ్. ఇది సాధారణంగా సిలిండర్ వేగాన్ని నియంత్రించడానికి ఉపయోగించబడుతుంది మరియు దీనిని స్పీడ్ కంట్రోలర్ అని కూడా అంటారు.

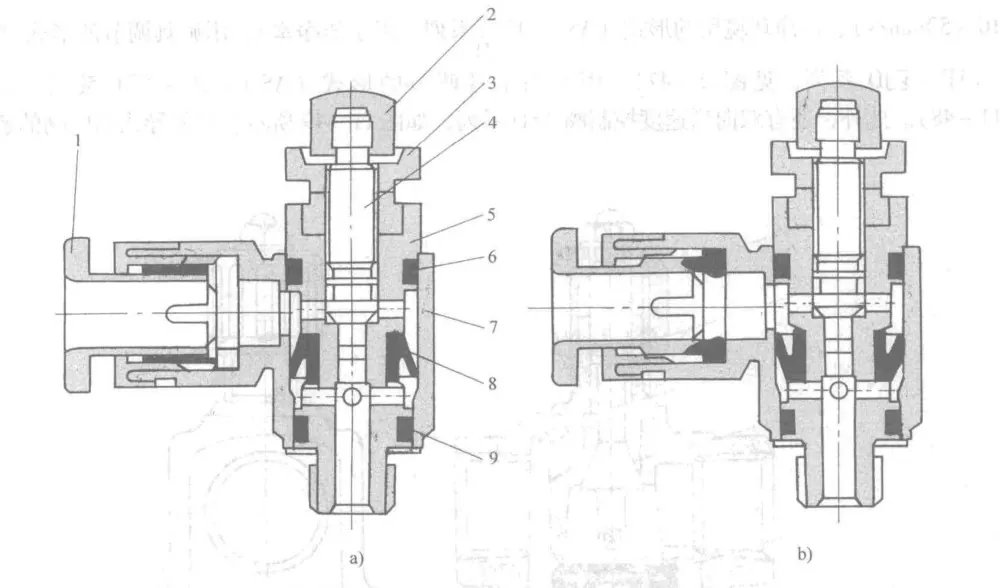

SL ఫ్లో కంట్రోల్ వాల్వ్ ఫంక్షన్ వన్-వే సీలింగ్ రింగ్ ద్వారా సాధించబడుతుంది. ఫోటో (ఎ) ఎగ్జాస్ట్ థ్రోట్లింగ్ను చూపుతుంది మరియు ఫోటో (బి) ఇన్లెట్ థ్రోట్లింగ్ను చూపుతుంది-తేడా సీలింగ్ రింగ్ యొక్క ఇన్స్టాలేషన్ దిశ నుండి మాత్రమే వస్తుంది.

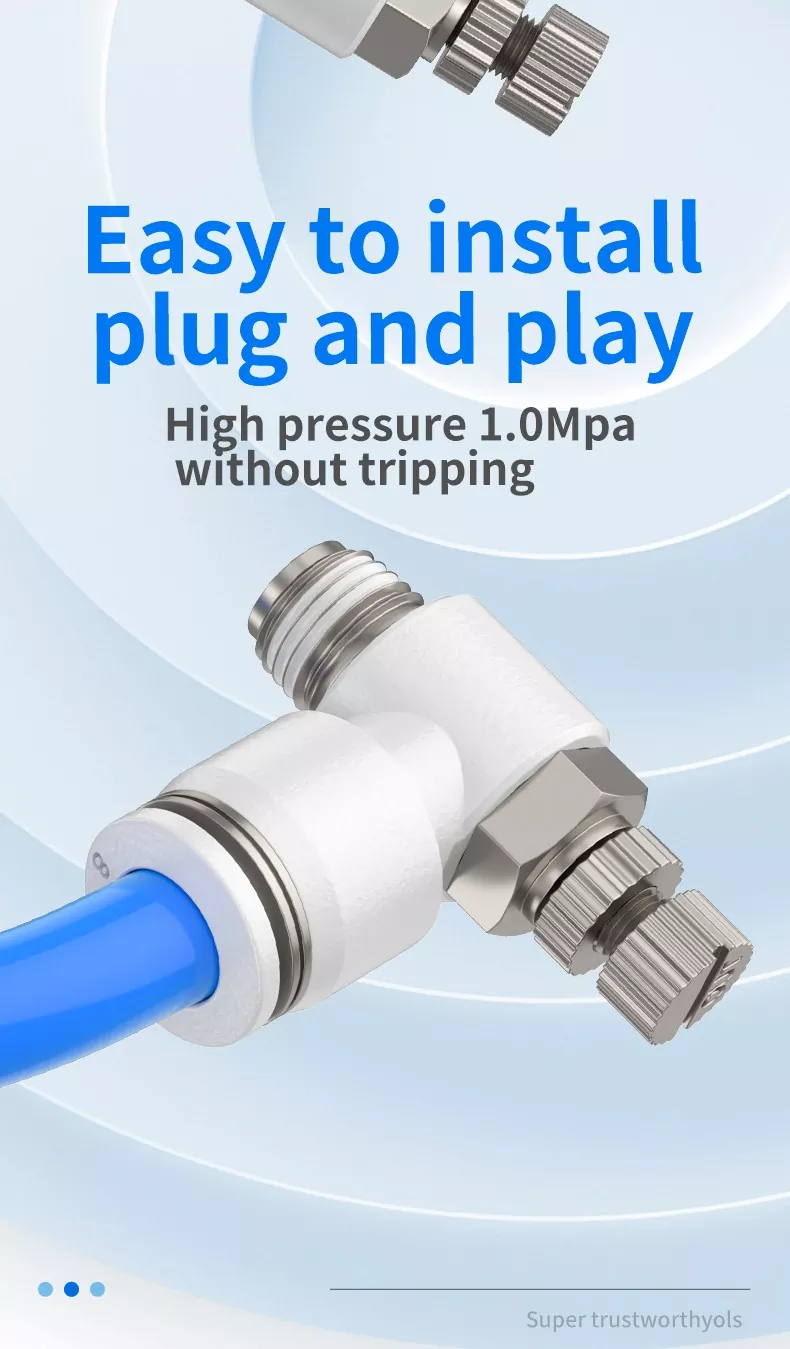

ఈ వాల్వ్ నేరుగా సిలిండర్పై అమర్చబడి ఉంటుంది, అమరికలు, గొట్టాలు, పని సమయం మరియు ఖర్చును ఆదా చేస్తుంది. దాని స్వివెల్ డిజైన్తో, సంస్థాపన తర్వాత పైపింగ్ దిశను ఉచితంగా సర్దుబాటు చేయవచ్చు. థొరెటల్ వాల్వ్ కూడా లాకింగ్ మెకానిజంతో అమర్చబడి ఉంటుంది.
·ఇది యాక్యుయేటర్లకు స్పీడ్ కంట్రోలర్.
·అన్ని R మరియు NPT థ్రెడ్ ఫిట్టింగ్లు సీలింగ్ కోసం సీలెంట్ని ఉపయోగిస్తాయి.
·అన్ని స్ట్రెయిట్ థ్రెడ్లు సీలింగ్ కోసం ప్రామాణిక O-రింగ్లను ఉపయోగిస్తాయి.
|
బ్రాండ్ |
ఆర్కిటిక్ |
SMC |
పార్టీ |
IMI/నార్గ్రెన్ |
CHELIC |
CKD |
|
ఫోటో |
|
|
|
|
|
|
|
అవుట్ |
PSL(A) |
AS220(గ్రే నాబ్) |
గొంతు |
COTA(R థ్రెడ్) COK51(G థ్రెడ్) |
Qsc-మరియు |
ASL |
|
లో |
PSL(B) |
AS221(బ్లూ నాబ్) |
GRLZ |
COSA(R థ్రెడ్) COL51(G థ్రెడ్) |
QSC-B |
-- |
|
పేరు |
1. స్పీడ్ కంట్రోలర్ 2. వన్-వే ఫ్లో కంట్రోల్ వాల్వ్ 3. యూనిడైరెక్షనల్ ఫ్లో కంట్రోల్ వాల్వ్ 4. చెక్ వాల్వ్తో థొరెటల్ వాల్వ్ 5. ఫ్లో రెగ్యులేటర్ (చెక్ వాల్వ్తో) 6. న్యూమాటిక్ స్పీడ్ రెగ్యులేటర్ |
|||||
స్పీడ్ కంట్రోలర్లు యాక్యుయేటర్ల పొడిగింపు మరియు ఉపసంహరణ వేగాన్ని సర్దుబాటు చేయడానికి ఉపయోగించే సాధారణ వాయు భాగాలు. థొరెటల్ వాల్వ్లు తప్పనిసరిగా సిలిండర్ వేగాన్ని నియంత్రించే ఫ్లో-సర్దుబాటు భాగాలు, కానీ వాటి ఇన్స్టాలేషన్ స్థానాలు, థ్రోట్లింగ్ దిశలు మరియు శరీర నమూనాలు విభిన్నంగా ఉంటాయి. నియంత్రణ పద్ధతి ప్రకారం, వాటిని ఎగ్జాస్ట్-థ్రోట్లింగ్ రకం మరియు ఇన్లెట్-థ్రోట్లింగ్ రకంగా విభజించవచ్చు.
ఇవి ఇన్లెట్ మరియు ఎగ్జాస్ట్ థొరెటల్ వాల్వ్లు, క్యాప్ మార్కింగ్లు 'B' మరియు 'OUT' ద్వారా వేరు చేయబడతాయి. వాటిని కలిసి ఉపయోగించవచ్చు: ఇన్లెట్ థొరెటల్ వాల్వ్ గాలి సరఫరా ప్రవాహాన్ని సర్దుబాటు చేస్తుంది, అయితే ఎగ్జాస్ట్ థొరెటల్ వాల్వ్ మరింత ఖచ్చితమైన సిస్టమ్ నియంత్రణ కోసం సిలిండర్ వేగాన్ని నియంత్రిస్తుంది.

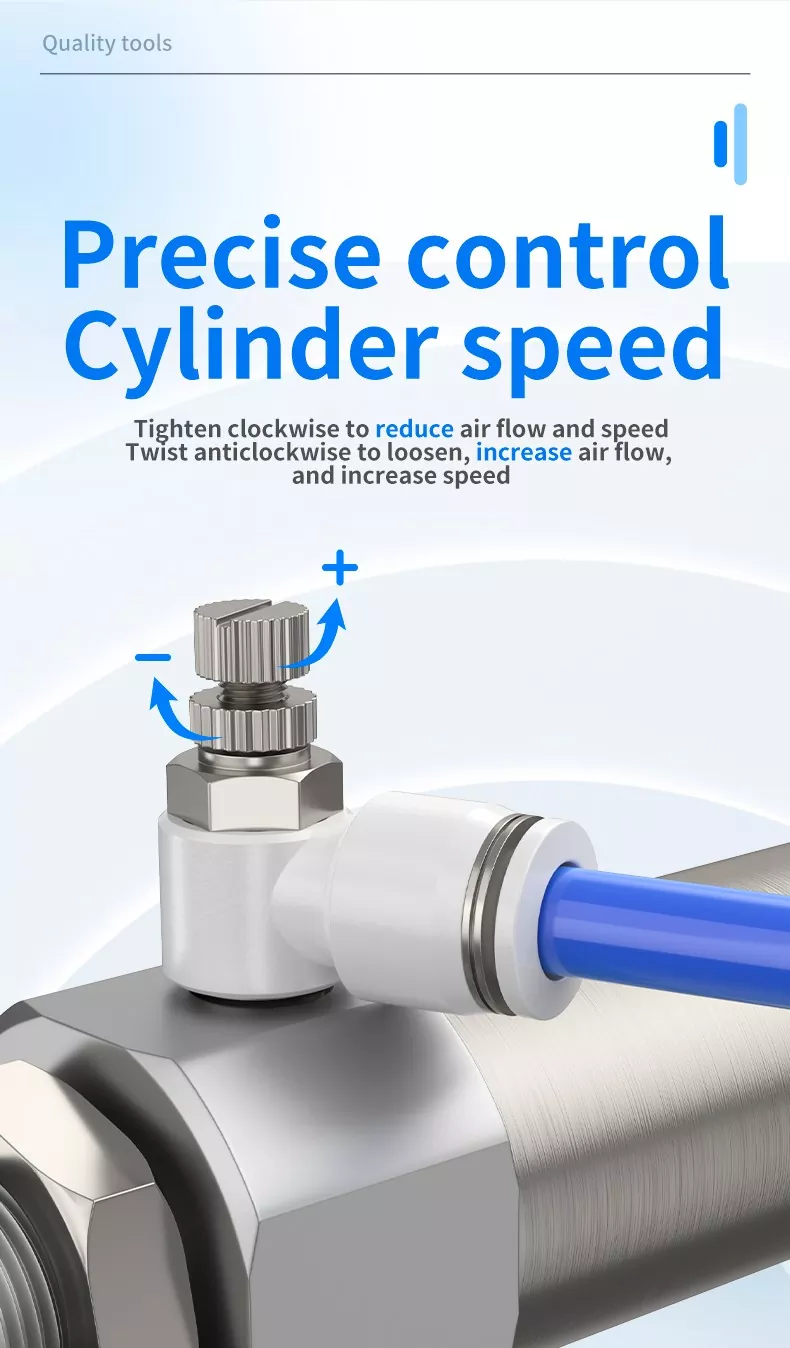

థొరెటల్ వాల్వ్ ప్రధానంగా వాల్వ్ బాడీ, వాల్వ్ కోర్, సర్దుబాటు పరికరం మరియు సీల్స్ను కలిగి ఉంటుంది. ఎగ్జాస్ట్ థొరెటల్ వాల్వ్ యొక్క సర్దుబాటు భాగంలో సర్దుబాటు చక్రం మరియు లాకింగ్ వీల్ ఉంటాయి. ఇన్లెట్ థొరెటల్ వాల్వ్ బాహ్యంగా ఒకేలా కనిపిస్తుంది మరియు రెండూ మొదట లాకింగ్ వీల్ని వదులుతూ, ప్రవాహాన్ని సెట్ చేయడానికి సర్దుబాటు చక్రాన్ని తిప్పి, ఆపై దాన్ని పరిష్కరించడానికి లాకింగ్ వీల్ను బిగించడం ద్వారా సర్దుబాటు చేయబడతాయి.
ఇన్లెట్ థొరెటల్ కవాటాలు ట్యూబ్ ద్వారా గాలిని లోపలికి తీసుకుంటాయి మరియు థ్రెడ్ పోర్ట్ ద్వారా ఎగ్జాస్ట్; ఎగ్జాస్ట్ థొరెటల్ వాల్వ్లు థ్రెడ్ పోర్ట్ ద్వారా గాలిని లోపలికి తీసుకుంటాయి మరియు ట్యూబ్ ద్వారా ఎగ్జాస్ట్ చేస్తాయి.
|
SL-B (ఇంటక్ థొరెటల్ కంట్రోల్) |
SL (ఎగ్జాస్ట్ థొరెటల్ కంట్రోల్) |
|
|
|
|

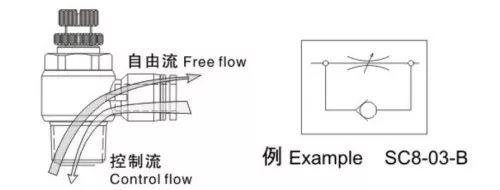

అమరికల ముగింపు నుండి ప్రవహించే గాలిని నియంత్రించండి. థ్రెడ్ ఎండ్ నుండి బయటకు ప్రవహించే ఫిట్టింగ్ల నుండి వచ్చే గాలి పరిమితి లేకుండా ఉంటుంది. |

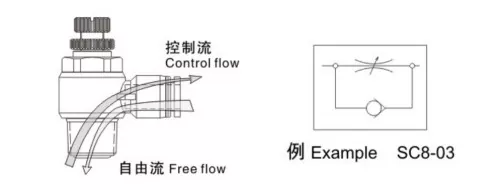

థ్రెడ్ చివర నుండి ప్రవహించే గాలిని నియంత్రించండి. థ్రెడ్ ఎండ్ నుండి బయటకు ప్రవహించే ఫిట్టింగ్ల నుండి వచ్చే గాలి పరిమితి లేకుండా ఉంటుంది. |
|
SL4-M3B,SL4-M4B,SL4-M5B,SL-M6B,SL4-01B,SL4-02B, |
SL4-M3,SL4-M4,SL4-M5,SL4-M6,SL4-01,SL4-02 |
|
SL6-M3B,SL6-M4B,SL6-M5B,SL6-M6B,SL6-01B,SL6-02B,SL6-03B,SL6-04B |
SL6-M3,SL6-M4,SL6-M5,SL6-M6,SL6-M6,SL6-01,SL6-02,SL6-03,SL6-04 |
|
SL8-M5B,SL8-M6B,SL8-01B,SL8-02B,SL8-03B,SL8-04B |
SL8-M5,SL8-01,SL8-02,SL8-03,SL8-04 |
|
SL10-01B,SL10-02B,SL10-03B,SL10-04B |
SL10-01,SL10-02,SL10-03,SL10-04 |
|
SL12-02B,SL12-03B,SL12-04B, |
SL12-01,SL12-02,SL12-03,SL12-04 |
|
|
SL16-03,SL16-04 |
ఫంక్షనల్ చిహ్నాల నుండి, ఎగ్జాస్ట్ మరియు ఇన్లెట్ ఫ్లో కంట్రోల్ వాల్వ్లు రెండూ వన్-వే థొరెటల్ వాల్వ్లు అని మనం చూడవచ్చు, రివర్స్ ఎయిర్ఫ్లో స్వేచ్ఛగా పాస్ చేయడానికి అనుమతించేటప్పుడు ఒకే దిశలో ప్రవాహాన్ని నియంత్రిస్తుంది. డబుల్-యాక్టింగ్ సిలిండర్ల కోసం, సిలిండర్ కదలిక స్థిరత్వాన్ని మెరుగుపరచడానికి ఎగ్జాస్ట్ థొరెటల్ వాల్వ్లకు ప్రాధాన్యత ఇవ్వబడుతుంది. సాధారణంగా గాలి సరఫరా లేనప్పుడు పొడిగింపు లేదా ఉపసంహరణ కోసం స్ప్రింగ్ని ఉపయోగించే సింగిల్-యాక్టింగ్ సిలిండర్ల కోసం, ఆపరేషన్ సమయంలో గ్యాస్ తప్పనిసరిగా స్ప్రింగ్ ఫోర్స్ను అధిగమించాలి, కాబట్టి ఇన్లెట్ థొరెటల్ వాల్వ్లు వేగ నియంత్రణకు అనుకూలంగా ఉంటాయి.

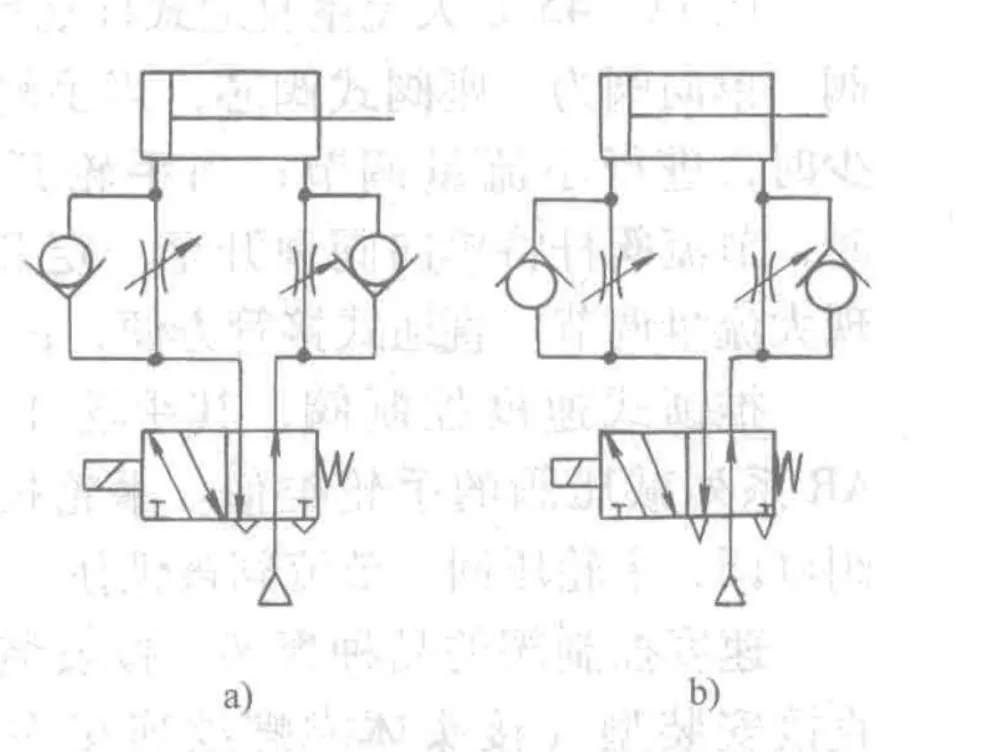

రేఖాచిత్రం వాయు సర్క్యూట్లో స్పీడ్ కంట్రోల్ వాల్వ్ను కనెక్ట్ చేయడానికి 2 మార్గాలను చూపుతుంది.
స్పీడ్ కంట్రోలర్లు యాక్యుయేటర్ల పొడిగింపు మరియు ఉపసంహరణ వేగాన్ని సర్దుబాటు చేయడానికి ఉపయోగించే సాధారణ వాయు భాగాలు. థొరెటల్ వాల్వ్లు తప్పనిసరిగా సిలిండర్ వేగాన్ని నియంత్రించే ఫ్లో-సర్దుబాటు భాగాలు, కానీ వాటి ఇన్స్టాలేషన్ స్థానాలు, థ్రోట్లింగ్ దిశలు మరియు శరీర నమూనాలు విభిన్నంగా ఉంటాయి. నియంత్రణ పద్ధతి ప్రకారం, వాటిని ఎగ్జాస్ట్-థ్రోట్లింగ్ రకం మరియు ఇన్లెట్-థ్రోట్లింగ్ రకంగా విభజించవచ్చు.
· (b）) (ఇన్లెట్ థ్రోట్లింగ్), ఇన్లెట్-సైడ్ చెక్ వాల్వ్ మూసివేయబడింది మరియు ఎగ్జాస్ట్-సైడ్ చెక్ వాల్వ్ తెరవబడి ఉంటుంది. ఇన్లెట్ వాయుప్రసరణ చిన్నగా ఉంటుంది, కాబట్టి ఇన్లెట్ చాంబర్లో ఒత్తిడి నెమ్మదిగా పెరుగుతుంది, అయితే ఎగ్జాస్ట్ ఛాంబర్ ఒత్తిడి త్వరగా పడిపోతుంది. పిస్టన్ ప్రధానంగా గాలి విస్తరణ ద్వారా కదులుతుంది, వేగ నియంత్రణను అస్థిరంగా చేస్తుంది. ఈ పద్ధతి సాధారణంగా సింగిల్-యాక్టింగ్ సిలిండర్లు, బిగింపు సిలిండర్లు లేదా తక్కువ-ఘర్షణ సిలిండర్ల కోసం మాత్రమే ఉపయోగించబడుతుంది.

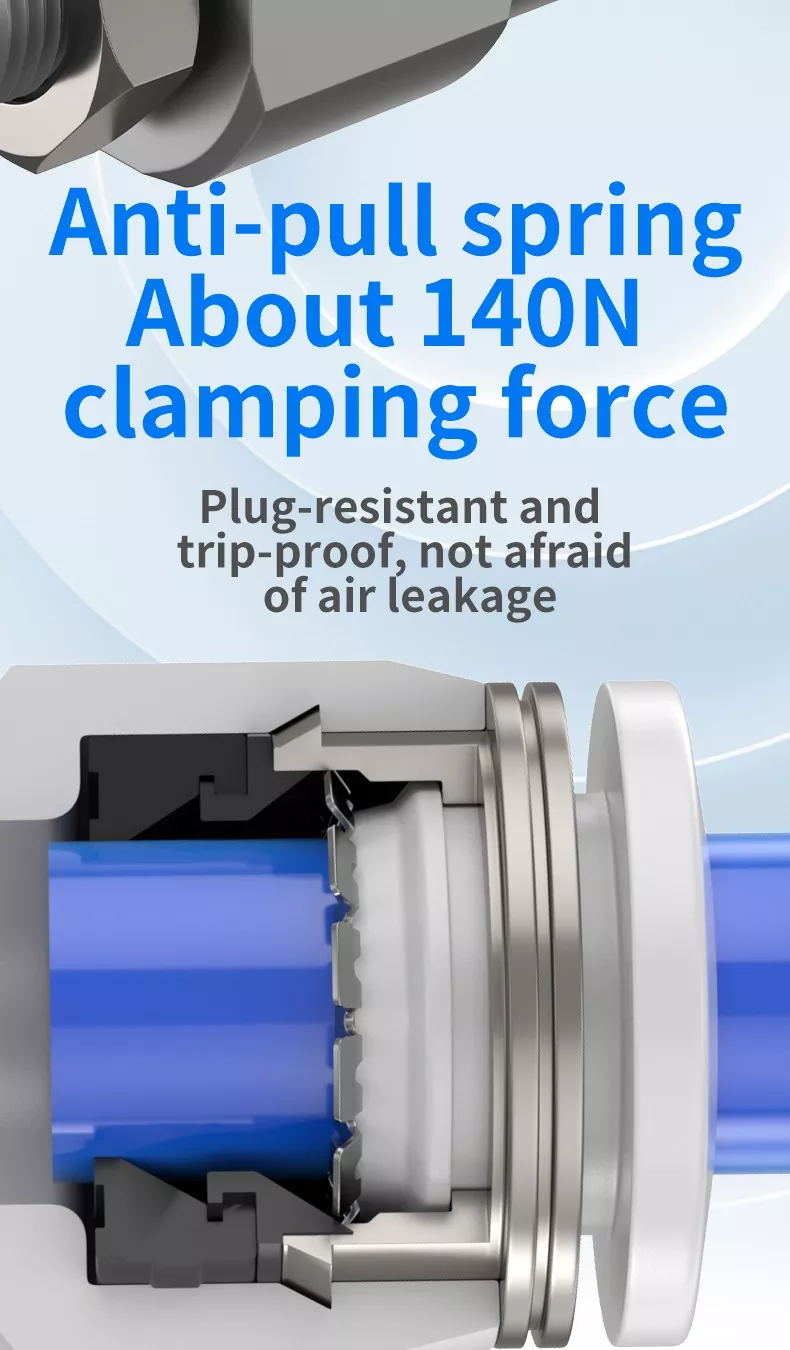

OLK SL సిరీస్ మోచేయి-రకం ప్రవాహ నియంత్రణ కవాటాలుఖచ్చితమైన యాక్యుయేటర్ స్పీడ్ రెగ్యులేషన్ కోసం రూపొందించబడిన అధిక-నాణ్యత వాయు స్పీడ్ కంట్రోలర్లు. సరళమైన ఇంకా నమ్మదగిన నిర్మాణంతో, ప్రతి వాల్వ్ థొరెటల్ మెకానిజం మరియు వన్-వే చెక్ వాల్వ్ను అనుసంధానిస్తుంది, ఉచిత రివర్స్ ఫ్లోను ఎనేబుల్ చేస్తూ ఒక దిశలో నియంత్రిత వాయు ప్రవాహాన్ని అనుమతిస్తుంది.
ఇన్లెట్- మరియు ఎగ్జాస్ట్-థ్రోట్లింగ్ రకాలు రెండింటిలోనూ అందుబాటులో ఉంటాయి, సేవ్ చేయడానికి SL వాల్వ్లను నేరుగా సిలిండర్లపై అమర్చవచ్చుఅమరికలు, పైపింగ్, మరియు సంస్థాపన సమయం. స్వివెల్ డిజైన్ ఫ్లెక్సిబుల్ పైపింగ్ ఓరియంటేషన్ను అనుమతిస్తుంది మరియు లాకింగ్ మెకానిజంతో సర్దుబాటు చక్రం చక్కటి మరియు స్థిరమైన ప్రవాహ నియంత్రణను నిర్ధారిస్తుంది.
న్యూమాటిక్ ఆటోమేషన్, సింగిల్ లేదా డబుల్ యాక్టింగ్ సిలిండర్లు, క్లాంపింగ్ సిలిండర్లు మరియు తక్కువ-ఘర్షణ సిలిండర్లలో విస్తృతంగా ఉపయోగించబడుతుంది, SL వాల్వ్లు సిలిండర్ పనితీరును మెరుగుపరచడంలో, సైకిల్ టైమ్లను తగ్గించడంలో మరియు సిస్టమ్ స్థిరత్వాన్ని ఆప్టిమైజ్ చేయడంలో సహాయపడతాయి. OLK SL సిరీస్తో, మీరు మీ న్యూమాటిక్ సిస్టమ్ల కోసం నమ్మదగిన, సమర్థవంతమైన మరియు ఉపయోగించడానికి సులభమైన వేగ నియంత్రణ పరిష్కారాలను పొందుతారు.
