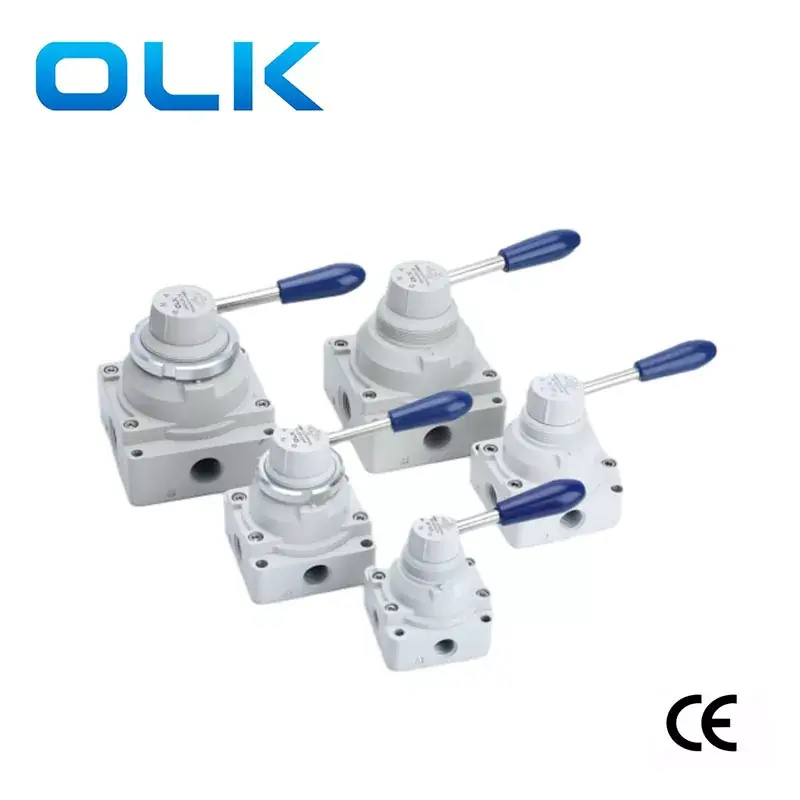

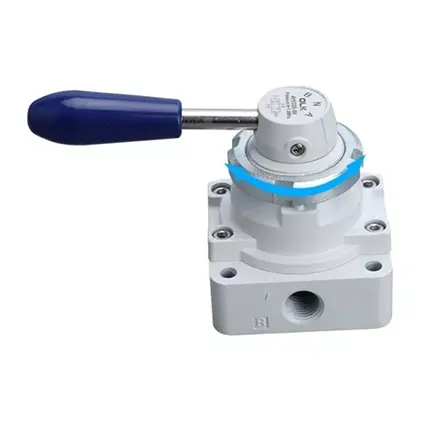

4HV సిరీస్ మాన్యువల్ రొటేటింగ్ వాల్వ్ 4 వే

ఆర్డర్ కోడ్

4HV

2

30

__

8

S

మోడల్

సిరీస్

స్థానం

పోర్ట్ పరిమాణం

సంస్థాపన రకం:

4HV: 4HV సిరీస్ హ్యాండ్ మాన్యువల్ రొటేటింగ్ వాల్వ్

2:200 సిరీస్

10:2 స్థానం 4 పోర్ట్

06:PT1/8

ఖాళీ

3:300 సిరీస్

30:3 స్థానం 4 పోర్ట్

08:PT1/4

S: ప్యానెల్ మౌంటు (వాల్వ్ నట్‌తో)

4:400 సిరీస్

10:PT3/8

15:PT1/2

20:PT3/4

పని మాధ్యమం

గాలి (40μm కంటే ఎక్కువ ఫిల్టర్ ద్వారా ఫిల్టర్ చేయబడింది)

చర్య

చేతి నియంత్రణ

కందెన

అనవసరమైన

పని ఒత్తిడి పరిధి MPa(psi)

0∼1.0(~145)

హామీ ఒత్తిడి నిరోధకత

1.5MPa (215psi)

పని ఉష్ణోగ్రత °C

-20∼70

మోడల్

పోర్ట్ వ్యాసం

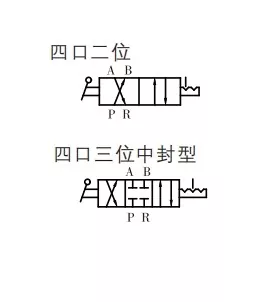

స్థానాల సంఖ్య

ప్రభావవంతమైన క్రాస్ సెక్షనల్ ఏరియా mm² (CV విలువ)

4HV210-06

PT1/8

2 స్థానం 4 మార్గం

14.0(0.78)

4HV230-06

PT1/8

3 స్థానం 4 మార్గం

14.0(0.78)

4HV210-08

PT1/4

2 స్థానం 4 మార్గం

14.0(0.78)

4HV230-08

PT1/4

3 స్థానం 4 మార్గం

14.0(0.78)

4HV310-08

PT1/4

2 స్థానం 4 మార్గం

30.0(1.67)

4HV330-08

PT1/4

3 స్థానం 4 మార్గం

30.0(1.67)

4HV310-10

PT3/8

2 స్థానం 4 మార్గం

33.0 (1.83)

4HV330-10

PT3/8

3 స్థానం 4 మార్గం

33.0 (1.83)

4HV410-15

PT1/2

2 స్థానం 4 మార్గం

88.0(4.89)

4HV430-15

PT1/2

3 స్థానం 4 మార్గం

88.0(4.89)

4HV410-20

PT3/4

2 స్థానం 4 మార్గం

95.0(5.27)

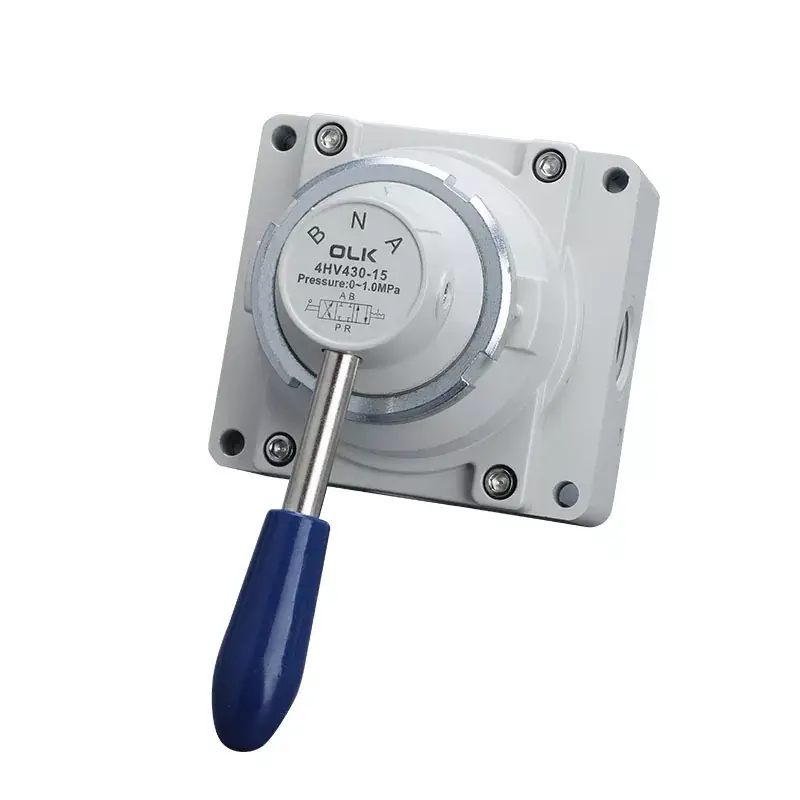

4HV430-20

PT3/4

3 స్థానం 4 మార్గం

95.0(5.27)

మోడల్:

థ్రెడ్:

4HV200

M35X1.5

4HV300

M40X1.5

4HV400

M52X1.5

OLK న్యూమాటిక్ హ్యాండ్ రోటరీ వాల్వ్‌లు - 5 మోడల్స్ పోలిక

ఫోటో

OLK మోడల్

4HV210/310/410/230/330/430

HV200A/B

HV-02/03/04

HV400-02/03/04

K34R6-8/L/D

స్థానం

2 స్థానం 4 మార్గం

3 స్థానం 4 మార్గం

3 స్థానం 4 మార్గం

3 స్థానం 4 మార్గం

3 స్థానం 4 మార్గం

3 స్థానం 4 మార్గం

పోర్ట్ పరిమాణం

RC1/8,1/4,3/8,1/2,3/4

PT1/4

PT1/4,PT3/8,PT1/2

PT1/4,PT3/8,PT1/2

G1/4

ఉత్పత్తి లక్షణాలు

ప్యానెల్ మౌంటు

A: చతుర్భుజ ఇంటర్‌ఫేస్ B: రెండు వైపుల ఇంటర్‌ఫేస్, దిగువన సౌండ్ అటెన్యుయేషన్‌తో

ఖాళీ: ఒక వైపు ఒక రంధ్రం L: వ్యతిరేక వైపులా రెండు రంధ్రాలు; D： దిగువన నాలుగు రంధ్రం;

హ్యాండిల్

తొలగించగల హ్యాండిల్

తొలగించగల హ్యాండిల్

తొలగించగల హ్యాండిల్

నాన్ రిమూవబుల్/ప్లాస్టిక్ హ్యాండిల్స్

తొలగించగల హ్యాండిల్, యాంటీ-స్కాల్డ్ హ్యాండిల్

బేస్ యొక్క కొలతలు

200 సిరీస్:62 మి.మీ
300 సిరీస్:74 మి.మీ
400 సిరీస్:94 మిమీ

61.3 మి.మీ

74 మి.మీ

74 మి.మీ

55 మి.మీ

HV200A

K34R6-8

HV200B

K34R6-8L

K34R6-8D
