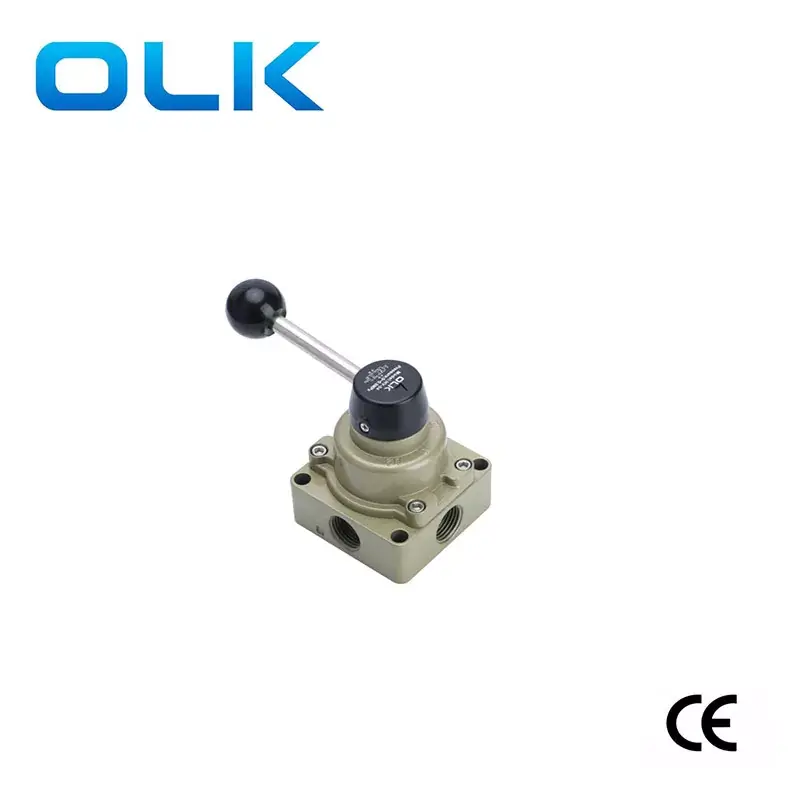

OLK అనేది HV సిరీస్ మాన్యువల్ రొటేటింగ్ వాల్వ్ 4 వే తయారీదారు మరియు చైనాలో తయారీదారు మరియు సరఫరాదారు. యులేకై (OLK) HV-02/03/04 సిరీస్ ఫోర్-వే హ్యాండ్-ఆపరేటెడ్ కవాటాలు అల్యూమినియం మిశ్రమం బేస్ మరియు ఉపరితల ఆక్సీకరణ చికిత్సతో హౌసింగ్ను కలిగి ఉంటాయి, ఒత్తిడిలో అద్భుతమైన దుస్తులు నిరోధకత మరియు సీలింగ్ లక్షణాలను అందిస్తున్నాయి. అల్యూమినియం మిశ్రమం స్వచ్ఛమైన అల్యూమినియంతో పోలిస్తే ఉన్నతమైన భౌతిక లక్షణాలను కలిగి ఉంటుంది. HV-02, HV-03 మరియు HV-04 మాన్యువల్ కవాటాల మధ్య వ్యత్యాసం ఇంటర్ఫేస్ పరిమాణంలో ఉంది. ఈ కవాటాలు స్పష్టమైన గేర్ గుర్తులతో మూడు సర్దుబాటు గేర్లను కలిగి ఉంటాయి మరియు సాధారణంగా ఇతర అనువర్తనాలతో పాటు సిలిండర్లను నియంత్రించడానికి ఉపయోగిస్తారు.
02 గేర్కు మారినప్పుడు, B ఎగ్జాస్ట్ పోర్ట్ గాలిని విడుదల చేస్తుంది, ఎగ్జాస్ట్ పోర్ట్ గుంటలు మరియు సిలిండర్ విస్తరించింది.
N గేర్కు మారినప్పుడు, A మరియు B ఎగ్జాస్ట్ పోర్ట్లు రెండూ మూసివేయబడతాయి మరియు సిలిండర్ మిడ్వే ఆగుతుంది.
01 గేర్కు మారినప్పుడు, A ఎగ్జాస్ట్ పోర్ట్ గాలిని విడుదల చేస్తుంది, B ఎగ్జాస్ట్ పోర్ట్ వెంట్స్ మరియు సిలిండర్ ఉపసంహరించుకుంటుంది.
|
మోడల్ |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
వర్కింగ్ మీడియం |
గాలి （40μm కంటే ఎక్కువ ఫిల్టర్ స్క్రీన్ ద్వారా ఫిల్టర్ చేయండి |
|||
|
చర్య మోడ్ |
చేతి నియంత్రణ |
|||
|
పోర్ట్ పరిమాణం |
Inlet = outlet = pt1/4 |
|||
|
పీడన పరిధి |
0.15-0.8mpa (21-114PSI) |
|||
|
స్థానం |
2/4 పోర్ట్ |
3/4 పోర్ట్ |
2/4 పోర్ట్ |
3/4 పోర్ట్ |
|
వోకింగ్ ప్రెజర్ |
‘-10-60 |
|||
|
రుజువు ఒత్తిడి |
1.5MPA (215PSI) |
|||
|
OLK న్యూమాటిక్ హ్యాండ్ రోటరీ కవాటాలు - 5 మోడల్స్ పోలిక |
|||||||||
|
ఫోటో |
|
|
|
|
|
|
|
|
|
|
ఓల్క్ మోడల్ |
4HV210/310/410/230/330/430 |
|
HV200A/B. |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D. |
|
స్థానం |
2 స్థానం 4 మార్గం |
|
3 స్థానం 4 మార్గం |
|
3 స్థానం 4 మార్గం |
|
3 స్థానం 4 మార్గం |
|
3 స్థానం 4 మార్గం |
|
|
3 స్థానం 4 మార్గం |
|
|
|
|
|
|
|
|
|
పోర్ట్ పరిమాణం |
RC1/8,1/4,3/8,1/2,3/4 |
|
Pt1/4 |
|
Pt1 / 4, Pt3 / 8, Pt1 / 2 |
|
Pt1 / 4, Pt3 / 8, Pt1 / 2 |
|
G1/4 |
|
ఉత్పత్తి లక్షణాలు |
ప్యానెల్ మౌంటు |
|
జ: చతుర్భుజ ఇంటర్ఫేస్ బి: రెండు-వైపు ఇంటర్ఫేస్, దిగువన ధ్వని అటెన్యుయేషన్ |
|
|
|
|
|
ఖాళీగా wond ఒక వైపు ఒక రంధ్రం l l the వ్యతిరేక వైపులా రెండు రంధ్రాలు ； d ： దిగువ భాగంలో నాలుగు రంధ్రం ； |
|
|
|
|
|
|
|
|
|
|
|
|
హ్యాండిల్ |
తొలగించగల హ్యాండిల్ |
|
తొలగించగల హ్యాండిల్ |
|
తొలగించగల హ్యాండిల్ |
|
తొలగించలేని/ ప్లాస్టిక్ హ్యాండిల్స్ |
|
తొలగించగల హ్యాండిల్, యాంటీ-స్కాల్డ్ హ్యాండిల్ |
|
|
|
|
|
|
|
|
|
|
|
|
బేస్ యొక్క కొలతలు |
200 సిరీస్: 62 మిమీ |
|
61.3 మిమీ |
|
74 మిమీ |
|
74 మిమీ |
|
55 మిమీ |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8d |
|
|
|
|
|
|
|
|
|
|
|
|
మోడల్ |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
వర్కింగ్ మీడియం |
గాలి （40μm కంటే ఎక్కువ ఫిల్టర్ స్క్రీన్ ద్వారా ఫిల్టర్ చేయండి |
|||||
|
చర్య మోడ్ |
చేతి నియంత్రణ |
|||||
|
పోర్ట్ పరిమాణం |
Pt1/4 |
Pt1/4 |
Pt3/8 |
Pt3/8 |
Pt1/2 |
Pt1/2 |
|
పీడన పరిధి |
0.15-0.8mpa (21-114PSI) |
|||||
|
స్థానం |
2/4 పోర్ట్ |
3/4 పోర్ట్ |
2/4 పోర్ట్ |
3/4 పోర్ట్ |
2/4 పోర్ట్ |
3/4 పోర్ట్ |
|
వోకింగ్ ప్రెజర్ |
‘-10-60 |
|||||
|
రుజువు ఒత్తిడి |
1.5MPA (215PSI) |
|||||
