5/3 సోలేనోయిడ్ వాల్వ్‌ల మూడు వాల్వ్ రకాల మధ్య వ్యత్యాసం

5/3 యొక్క మూడు వాల్వ్ రకాల మధ్య వ్యత్యాసంసోలేనోయిడ్ కవాటాలు

5/3 ఆర్డర్ చేసినప్పుడుసోలనోయిడ్ కవాటాలు, సింగిల్ మరియు డబుల్ ఎలక్ట్రికల్ కంట్రోల్ కాకుండా, మూడు కాన్ఫిగరేషన్‌లు ఉన్నాయి: C (డబుల్-సోలనోయిడ్ 5/3 వే క్లోజ్డ్ సెంటర్), E (డబుల్-సోలనోయిడ్ 5/3 వే ఎగ్జాస్ట్ సెంటర్), మరియు P (డబుల్-సోలనోయిడ్5/3 వే ప్రెజర్ కేంద్రం).

5/3 మార్గంసోలనోయిడ్ వాల్వ్చిహ్నం	ఆర్డర్ కోడ్

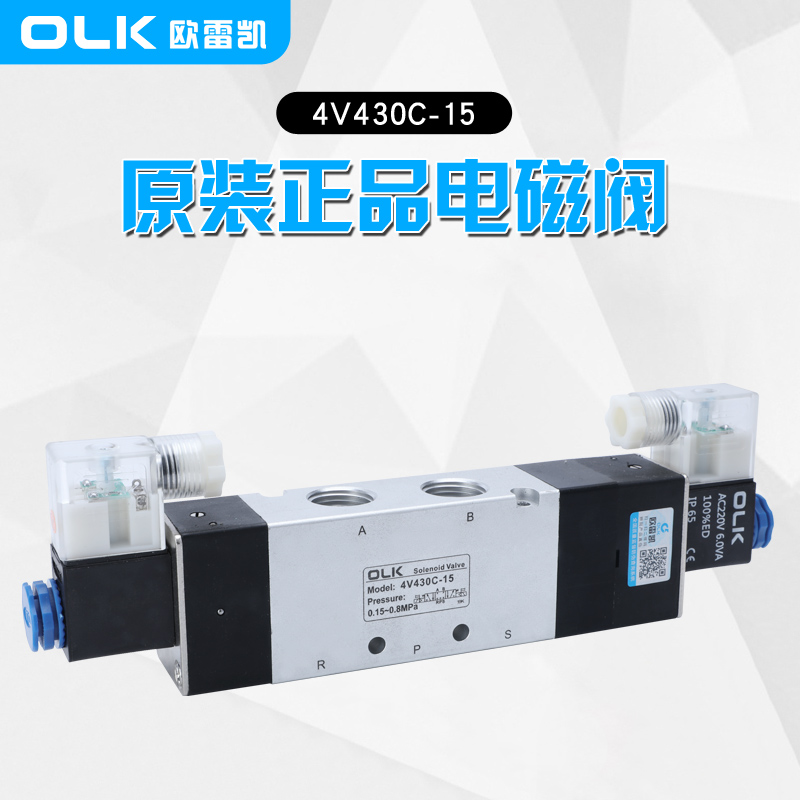

	4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15	డబుల్-సోలనోయిడ్ 5/3 మార్గం మూసివేయబడిన కేంద్రం	సాధారణంగా మూసి ఉన్న స్థితిలో 5/3 వాల్వ్.
	4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15	డబుల్-సోలనోయిడ్ 5/3 వే ఎగ్జాస్ట్ సెంటర్	సాధారణంగా ఓపెన్ పొజిషన్‌లో 5/3 వాల్వ్.
	4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15	డబుల్-సోలనోయిడ్ 5/3 వే ప్రెజర్ సెంటర్	ఎగ్సాస్ట్ స్థానంలో 5/3 వాల్వ్.

పోర్ట్ P వద్ద ఒత్తిడి (సరఫరా ఒత్తిడి):

ఇది సోలేనోయిడ్ వాల్వ్ యొక్క ఇన్‌పుట్ పోర్ట్ వద్ద ఒత్తిడిని సూచిస్తుంది (సాధారణంగా P అని లేబుల్ చేయబడుతుంది). వాల్వ్ తెరిచినప్పుడు లేదా మూసివేసినప్పుడు ద్రవ ప్రవాహాన్ని నియంత్రించడానికి ఈ పీడనం చోదక శక్తి.

ప్రెజర్ సెంటర్ కాన్ఫిగరేషన్‌లో, ఇన్‌లెట్ పోర్ట్ (P) వద్ద ఒత్తిడి ఇతర పోర్ట్‌ల (A లేదా B వంటివి) కంటే ఎక్కువగా ఉంటుంది మరియు నియంత్రణ వ్యవస్థ ఈ ఒత్తిడిని తగిన ఛానెల్‌కు నిర్దేశిస్తుంది.

మిడ్-పొజిషన్ ఎగ్జాస్ట్:

ఇది స్థితిని వివరిస్తుందిసోలనోయిడ్ వాల్వ్మధ్య స్థానంలో ఉన్నప్పుడు. మూడు-స్థాన సోలనోయిడ్ వాల్వ్‌ల కోసం, స్పూల్ మధ్య స్థానంలో ఉన్నప్పుడు, అన్ని పోర్ట్‌లు (P, A మరియు B వంటివి) ఒకదానితో ఒకటి అనుసంధానించబడి ఉండవచ్చు లేదా నిర్దిష్ట పోర్ట్‌లు లీకేజ్ పాత్‌ను ఏర్పరుస్తాయి.

ఒక సాధారణ మిడ్-పొజిషన్ ఎగ్జాస్ట్ కాన్ఫిగరేషన్‌లో, A లేదా B పోర్ట్‌ల నుండి ఒత్తిడి ఎగ్జాస్ట్ పోర్ట్‌కి తిరిగి వస్తుంది (సాధారణంగా R లేదా T అని లేబుల్ చేయబడుతుంది), ఒత్తిడిని విడుదల చేస్తుంది. నియంత్రణ సిగ్నల్ లేనప్పుడు సిస్టమ్‌లో అధిక ఒత్తిడిని నిరోధించడానికి ఈ డిజైన్ కొన్ని అనువర్తనాల్లో ఉపయోగించబడుతుంది.

మూసివేసిన కేంద్రం:

క్లోజ్డ్ సెంటర్ కాన్ఫిగరేషన్‌లో, సోలనోయిడ్ వాల్వ్ యొక్క అన్ని పోర్ట్‌లు మధ్య స్థానంలో ఉన్నప్పుడు సీలు చేయబడతాయి, అంటే ఏ పోర్ట్‌ల ద్వారా ద్రవం ప్రవహించదు.

సిస్టమ్ మధ్యస్థ స్థితిలో ఉన్నప్పుడు ఒత్తిడిని నిర్వహించడానికి లేదా అవాంఛిత ద్రవ ప్రవాహాన్ని నిరోధించడానికి అవసరమైన సందర్భాల్లో ఈ డిజైన్ సాధారణంగా ఉపయోగించబడుతుంది.

సారాంశం:

ఒత్తిడి కేంద్రం: వద్ద వర్తించే ఒత్తిడిని సూచిస్తుందిసోలనోయిడ్ వాల్వ్ఇన్లెట్.

ఎగ్జాస్ట్ సెంటర్: మధ్య స్థానంలో ఉన్న ఒకటి లేదా అంతకంటే ఎక్కువ పోర్ట్‌ల నుండి ద్రవం అయిపోయే స్థితిని వివరిస్తుంది.

మూసివేసిన కేంద్రం: అన్ని పోర్ట్‌లు సీలు చేయబడిన స్థితిని వివరిస్తుంది, మధ్య స్థానంలో ద్రవ ప్రవాహాన్ని నిరోధిస్తుంది.

5/2 సోలేనోయిడ్ వాల్వ్‌తో పోలిస్తే 5/3 సోలనోయిడ్ వాల్వ్ యొక్క ప్రయోజనాలు:

బహుళ మిడిల్ పొజిషన్ ఎంపికలు:

5/3 సోలనోయిడ్ వాల్వ్ మూడు పని స్థానాలను కలిగి ఉంటుంది, మధ్య స్థానం వివిధ రాష్ట్రాలకు కాన్ఫిగర్ చేయబడుతుంది (పీడనం, ఎగ్జాస్ట్ లేదా మూసివేయడం వంటివి).

ఈ ఫ్లెక్సిబిలిటీ ఒత్తిడిని నిర్వహించడానికి, ఒత్తిడిని తగ్గించడానికి లేదా వాల్వ్ నిష్క్రియం చేయబడినప్పుడు లేదా అత్యవసర పరిస్థితుల్లో సిస్టమ్‌ను పూర్తిగా మూసివేయడానికి అనుమతిస్తుంది, వివిధ అనువర్తనాల కోసం మరిన్ని నియంత్రణ ఎంపికలను అందిస్తుంది.

మెరుగైన భద్రత మరియు నియంత్రణ:

5/3 సోలనోయిడ్ వాల్వ్ మధ్య స్థానంలో ఒత్తిడి లేదా ఎగ్జాస్ట్ ఒత్తిడిని నిర్వహించడానికి ఎంచుకోవచ్చు, ఉద్దేశించని చర్యలకు వ్యతిరేకంగా భద్రత-క్లిష్టమైన అనువర్తనాల్లో రక్షణను అందిస్తుంది. ఉదాహరణకు, విద్యుత్ వైఫల్యం లేదా నియంత్రణ సిగ్నల్ కోల్పోయినప్పుడు, తగిన మధ్యస్థ స్థానాన్ని ఎంచుకోవడం పరికరాలు మరియు సిబ్బందిని రక్షించగలదు.

5/2 సోలనోయిడ్ వాల్వ్, సిగ్నల్ కోల్పోయినప్పుడు, దాని అసలు స్థానానికి మాత్రమే తిరిగి రాగలదు మరియు అదే విధమైన రక్షణను అందించదు.

సిలిండర్ ప్రభావం నివారణ:

దిశలను మార్చేటప్పుడు సిలిండర్‌పై ప్రభావాన్ని తగ్గించడానికి 5/3 సోలనోయిడ్ వాల్వ్ యొక్క మధ్య స్థానం ఉపయోగించబడుతుంది. ఉదాహరణకు, ఎగ్జాస్ట్-రకం మధ్య పొజిషన్‌ను ఎంచుకోవడం వలన దిశలను మార్చేటప్పుడు పాక్షికంగా ఒత్తిడిని విడుదల చేయవచ్చు, ఆకస్మికంగా ఆపివేయడం లేదా ప్రారంభించడం వల్ల ప్రభావాన్ని నివారించవచ్చు, తద్వారా పరికరాల జీవితకాలం పొడిగించబడుతుంది.

A 5/2సోలనోయిడ్ వాల్వ్ఈ లక్షణాన్ని కలిగి ఉండదు, ఎందుకంటే ఇది రెండు దిశల మధ్య త్వరగా మారగలదు, ఇది కొన్ని సందర్భాల్లో పరికరాలపై ప్రభావం మరియు ధరించడానికి కారణం కావచ్చు.

ముగింపు:

5/3 సోలనోయిడ్ వాల్వ్ 5/2 సోలనోయిడ్ వాల్వ్‌తో పోలిస్తే వశ్యత, భద్రత, ప్రభావం తగ్గించడం మరియు సంక్లిష్ట నియంత్రణలో గణనీయమైన ప్రయోజనాలను అందిస్తుంది. బహుళ ఆపరేటింగ్ మోడ్‌లు, మెరుగైన భద్రత మరియు తగ్గిన పరికరాల ప్రభావం అవసరమయ్యే అప్లికేషన్‌లలో ఇది అత్యంత విలువైనదిగా చేస్తుంది. ఇంతలో, 5/2 సోలనోయిడ్ వాల్వ్, దాని సరళమైన నిర్మాణం మరియు తక్కువ ధరతో, సంక్లిష్ట నియంత్రణ అవసరం లేని వ్యవస్థలలో సాధారణంగా ఉపయోగించబడుతుంది.
