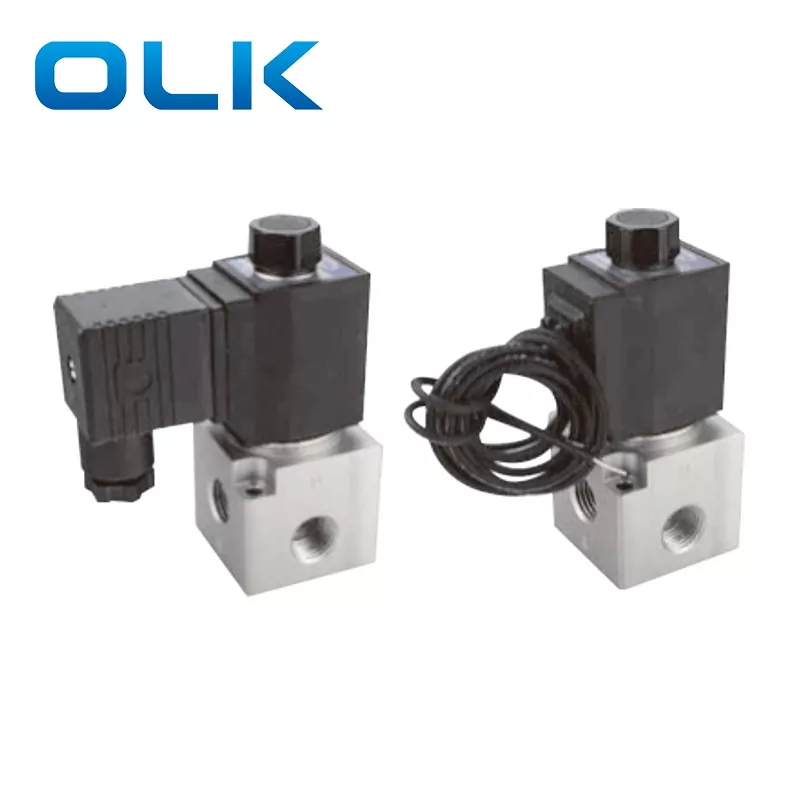

3V3 హై-ఫ్లో సోలేనోయిడ్ వాల్వ్ అనేది 2-స్థానం, 3-మార్గం వాల్వ్, ఇది నేరుగా పనిచేసే డిజైన్తో ఉంటుంది, ఇది పైలట్-ఆపరేటెడ్ వాల్వ్ల కంటే వేగవంతమైన ప్రతిస్పందన మరియు అధిక స్విచింగ్ ఫ్రీక్వెన్సీని అందిస్తుంది. దీని దృఢమైన అల్యూమినియం అల్లాయ్ బాడీ అధిక గాలి ప్రవాహానికి మరియు అధిక పీడనానికి మద్దతు ఇస్తుంది మరియు దీనిని వాక్యూమ్ అప్లికేషన్లతో కూడా ఉపయోగించవచ్చు. సోలనోయిడ్ కాయిల్ ఎంపికలలో DC12V, DC24V, AC110V, లేదా AC220V, స్థిరమైన మరియు సున్నితమైన ఆపరేషన్ను నిర్ధారిస్తుంది.
ఈ 3V3 హై-ఫ్లో సోలనోయిడ్ వాల్వ్ 3 వే మీడియం నుండి పెద్ద వాయు వ్యవస్థలకు, ప్రత్యేకించి బహుళ సిలిండర్లు కలిసి పని చేసే లేదా అధిక గాలి ప్రవాహం అవసరమయ్యే సిస్టమ్లకు అనుకూలంగా ఉంటుంది. దీని సాధారణంగా మూసివేయబడిన (NC), సాధారణంగా ఓపెన్ (NO) మరియు డబుల్-సోలనోయిడ్ కాన్ఫిగరేషన్లు ఆటోమేషన్ లైన్లు, ప్యాకేజింగ్ మెషీన్లు, ప్రింటింగ్ పరికరాలు మరియు ఫుడ్ ప్రాసెసింగ్ మెషినరీలకు అనువైనవిగా చేస్తాయి. దీని వేగవంతమైన మరియు ఖచ్చితమైన ప్రతిస్పందన 3V2 వంటి చిన్న వాల్వ్ల నుండి వేరు చేస్తుంది.
HV200B
2.సాధారణంగా మూసివేయబడిన (NC) మరియు సాధారణంగా ఓపెన్ (NO) రకాలు అందుబాటులో ఉంటాయి.
3.మంచి సీలింగ్ మరియు పెద్ద ప్రవాహం కోసం ఏకాక్షక షట్-ఆఫ్ డిజైన్.
4.ఏ లూబ్రికేషన్ అవసరం లేదు.
5.సులభమైన ఇన్స్టాలేషన్ మరియు టెస్టింగ్ కోసం మాన్యువల్ ఓవర్రైడ్తో అమర్చబడింది.
6.Multiple ప్రామాణిక వోల్టేజ్ ఎంపికలు అందుబాటులో ఉన్నాయి.
|
ఆర్డర్ కోడ్ |
||||||||
|
3V |
3 |
- |
08 |
NC |
A |
|
|
|
|
మోడల్ |
కోడ్ |
|
పోర్ట్ పరిమాణం |
నటన రకం |
ప్రామాణిక వోల్టేజ్ |
విద్యుత్ ప్రవేశం |
థ్రెడ్ రకం |
|
|
3V: 2 స్థానం 3 మార్గం |
3:3 సిరీస్ |
|
08:G1/4 |
NC: సాధారణంగా మూసివేయబడింది
|
A:AC220V |
ఖాళీ: మీ రకం |
ఖాళీ: జి
|
|
|
|
|
|
|
NO:సాధారణంగా తెరవబడింది |
B:DC24V |
నేను: లైన్ రకం |
T:NPT |
|
|
|
|
|
|
|
C:AC110V |
|
|
|
|
|
|
|
|
|
ఇ: AC24V |
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
మోడల్ |
3V3-08 |
|
పని చేసే మాధ్యమం |
గాలి (40 μm లేదా అంతకంటే ఎక్కువ ఫిల్టర్ ద్వారా ఫిల్టర్ చేయబడింది) |
|
నటనా రకం |
డైరెక్ట్ యాక్టింగ్ |
|
పోర్ట్ పరిమాణం* |
G1/4 |
|
స్థానం & మార్గం |
2 స్థానం 3 మార్గం |
|
ప్రభావవంతమైన ప్రాంతం |
11 mm²(Cv = 0.62) |
|
లూబ్రికేషన్ |
అవసరం లేదు |
|
ఆపరేటింగ్ ప్రెజర్ రేంజ్ |
0 ~ 0.8 MPa (0 ~ 114 psi) |
|
ప్రూఫ్ ఒత్తిడి |
1.5 MPa (215 psi) |
|
ఆపరేటింగ్ ఉష్ణోగ్రత (℃) |
-20 ~ 70 |
|
బాడీ మెటీరియల్ |
అల్యూమినియం మిశ్రమం |
|
ప్రామాణిక వోల్టేజ్ |
AC220V AC110 AC24V DC24V DC12V |
|
వోల్టేజ్ పరిధి |
AC: ±15% DC : ±10% |
|
విద్యుత్ వినియోగం |
AC:10VA DC:6.5W |
|
రక్షణ తరగతి |
IP65(DIN40050) |
|
ఇన్సులేషన్ గ్రేడ్ |
బి స్థాయి |
|
కనెక్ట్ రకం |
DIN ప్లగ్ రకం/లైన్ రకం |
|
మిని. ఉత్తేజిత సమయం |
0.05 సె |
|
అంశం |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
పని చేసే మాధ్యమం |
గాలి |
గాలి, నీరు, నూనె |
గాలి |
గాలి |
|
యాక్చుయేషన్ రకం |
NC |
NC/NO |
NO/NC |
NO/NC |
|
యాక్చుయేషన్ రకం |
డైరెక్ట్ యాక్టింగ్ |
డైరెక్ట్ యాక్టింగ్ |
డైరెక్ట్ యాక్టింగ్ |
డైరెక్ట్ యాక్టింగ్ |
|
పోర్ట్ పరిమాణం |
M5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
స్థానం & మార్గం |
3 పోర్ట్ 2 స్థానం |
2 పోర్ట్ 2 స్థానం |
3 పోర్ట్ 2 స్థానం |
3 పోర్ట్ 2 స్థానం |
|
లూబ్రికేషన్ |
అవసరం లేదు |
అవసరం లేదు |
అవసరం లేదు |
అవసరం లేదు |
|
పని ఒత్తిడి |
0–0.8 MPa |
0–0.8 MPa |
0–0.8 MPa |
0–0.8 MPa |
|
ప్రూఫ్ ఒత్తిడి |
1.2 MPa |
1.5 MPa |
1.2 MPa |
1.2 MPa |
|
ద్వారం పరిమాణం |
φ1.2 మి.మీ |
φ2.5 మి.మీ |
Φ3.2 మిమీ/φ3.4 మిమీ |
Φ11 మిమీ (పెద్ద గాలి ప్రవాహం) |
ప్ర: 3V2 మరియు 3V3 సోలనోయిడ్ వాల్వ్ మధ్య ప్రధాన వ్యత్యాసం ఏమిటి?
A: 3V2: మధ్య ప్రవాహం, చిన్న వాయు నియంత్రణ వ్యవస్థకు సూట్
3V3:అధిక ప్రవాహం, బహుళ సిలిండర్లు లేదా అధిక-ప్రవాహ అనువర్తనాలకు సూట్.
నిర్మాణ వ్యత్యాసం: 3V3 పెద్ద శరీరాన్ని కలిగి ఉంటుంది మరియు అధిక ఒత్తిడి మరియు ప్రవాహాన్ని నిర్వహించగలదు.
ప్ర: 3V3 సోలనోయిడ్ వాల్వ్ ఆరిఫైస్ సైజు అంటే ఏమిటి?
A:3V3-08 వాల్వ్ ఆరిఫైస్ పరిమాణం 11mm
Q: OLK 3V3 ఏ ఉత్పత్తులను భర్తీ చేయగలదు?
A: OLK 3V3 AIRTAC 3V3 సిరీస్ సోలనోయిడ్ వాల్వ్లను అదే ఫంక్షన్ మరియు సారూప్య స్పెసిఫికేషన్లతో భర్తీ చేయగలదు.
