Brand:
OLKFunction:
5/2 way,5/3 wayWorking-Pressure:
0.15-0.8MpaVoltage:
220VAC/110VAC/24VAC/24VDC/12VDCProtection class:
IP65Action:

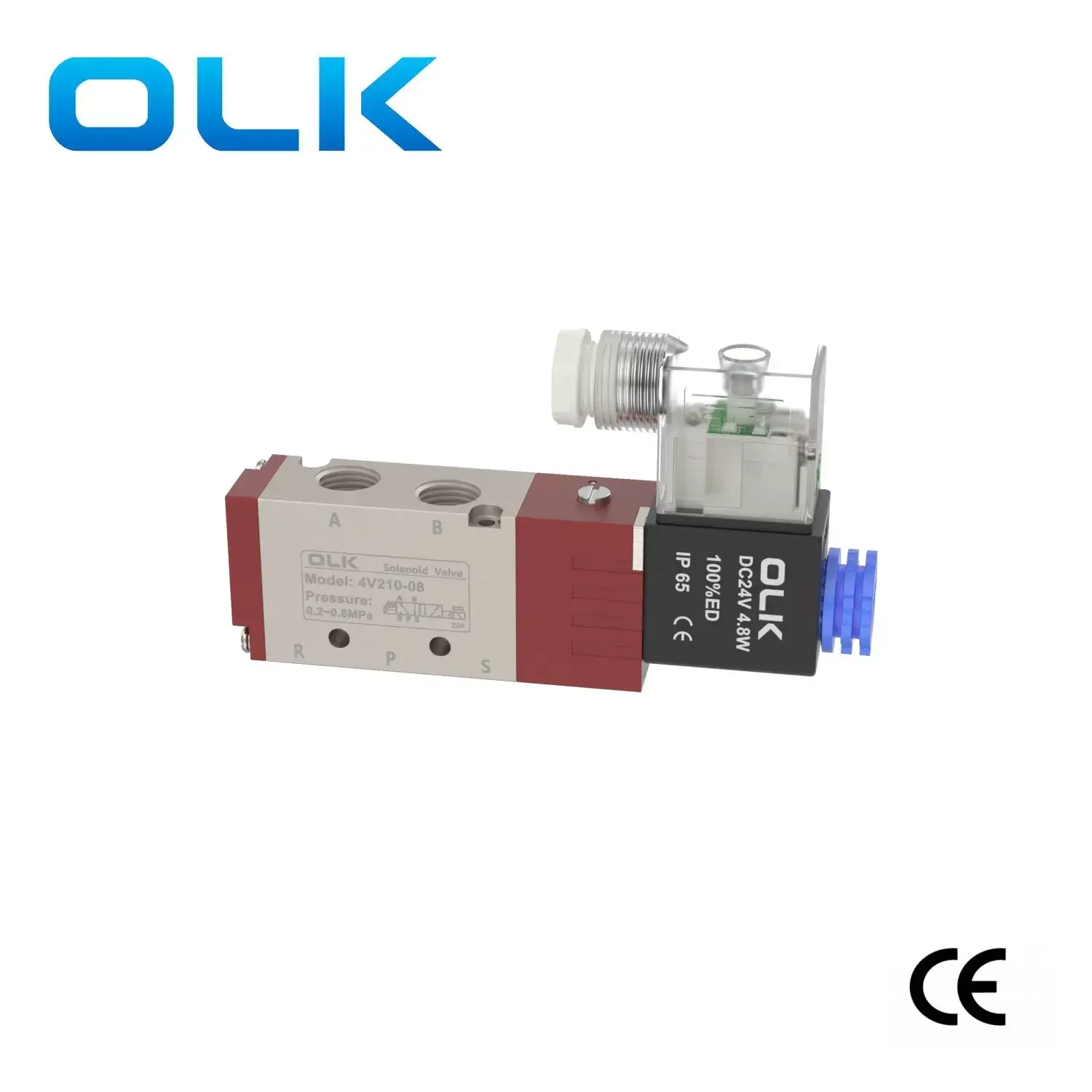

Internal Pilot Operated4V శ్రేణి సోలేనోయిడ్ వాల్వ్ 5 వే సోలనోయిడ్ వాల్వ్ అనేది పని చేసే మాధ్యమంగా గాలికి అనువైన ఫ్లూయిడ్ డైరెక్షనల్ వాల్వ్.

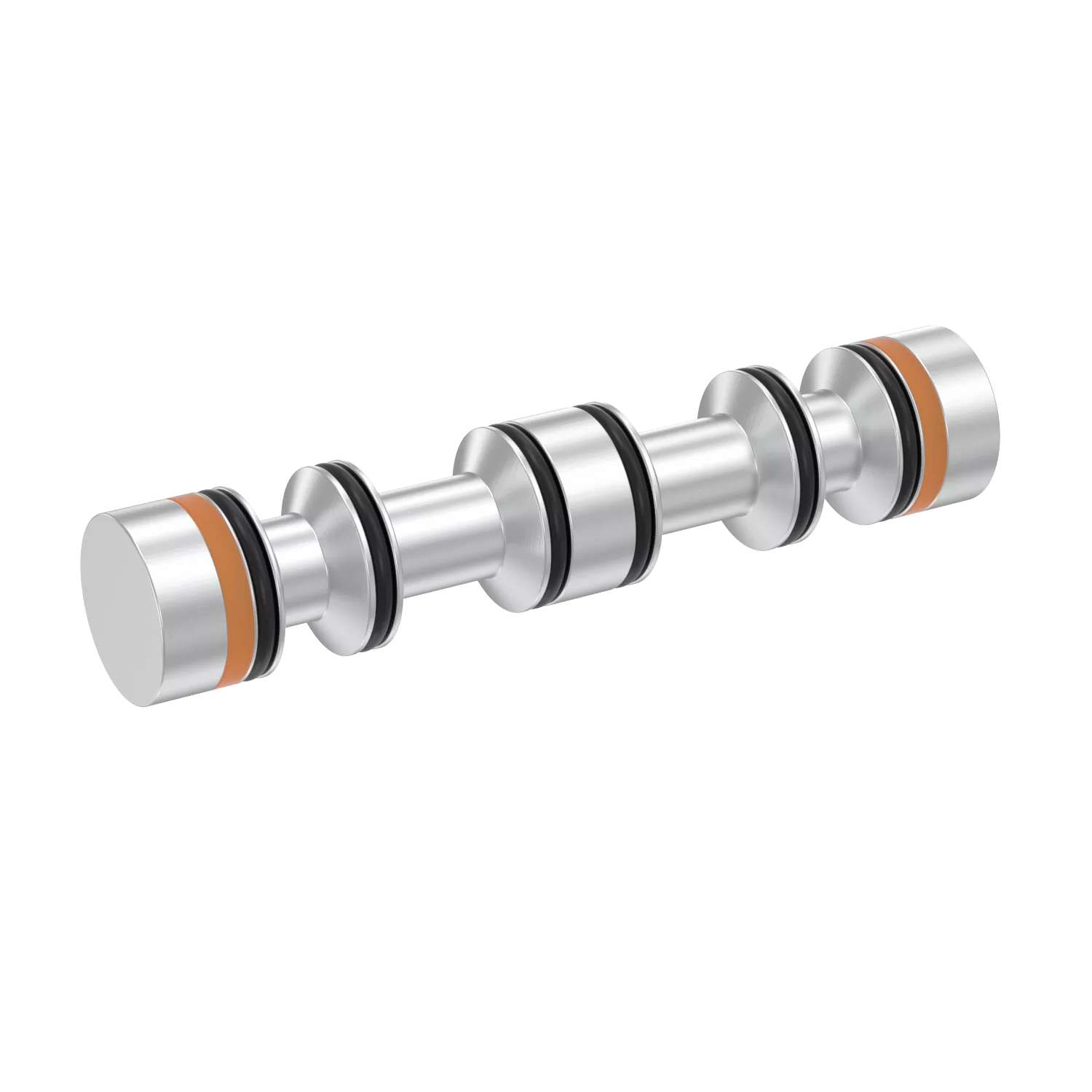

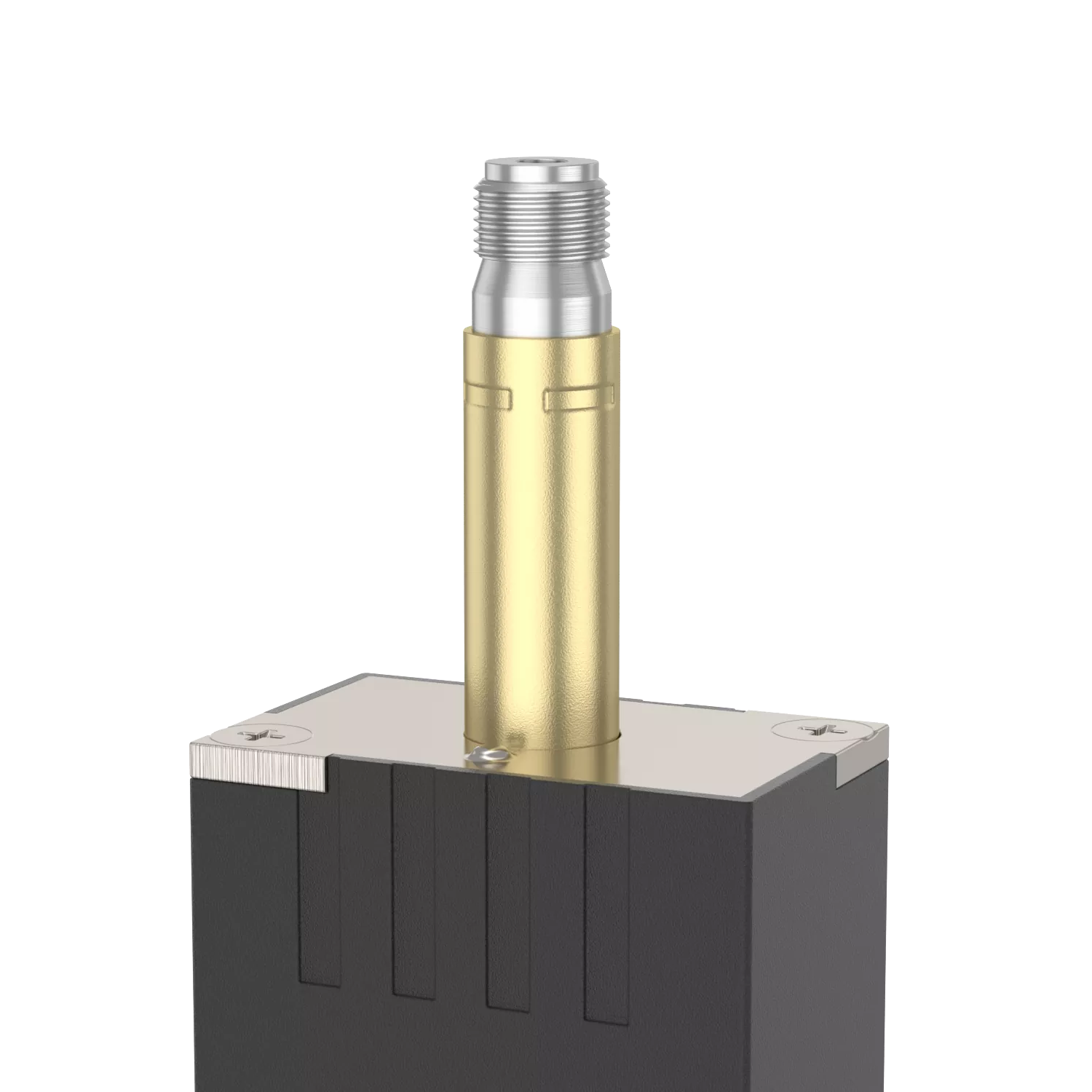

5 వే 4V సిరీస్ సోలనోయిడ్ వాల్వ్ బాడీ అల్యూమినియం మిశ్రమంతో తయారు చేయబడింది మరియు గ్రేడ్ A డస్ట్ ప్రూఫ్ పైలట్ హెడ్లు, మిత్సుబిషి సీలింగ్ భాగాలు మరియు నాన్-ఫ్రీజింగ్ లూబ్రికేటింగ్ ఆయిల్ వంటి అధిక-నాణ్యత పదార్థాలను కలిగి ఉంటుంది. ఇది కఠినమైన పని వాతావరణంలో దాని కార్యాచరణను నిర్వహించగలదు. ఈ వాల్వ్ కఠినమైన EMC మరియు LVD సమ్మతి పరీక్షలకు గురైంది మరియు CE ధృవీకరణను పొందింది, అత్యధిక భద్రత మరియు నాణ్యత ప్రమాణాలకు అనుగుణంగా ఉంది.
ఉత్పత్తి అనుకూలీకరించిన ప్రదర్శన రంగులను అంగీకరిస్తుంది, సంక్లిష్ట ఇంటిగ్రేటెడ్ సిస్టమ్ పరిసరాలలో ఉత్పత్తిని త్వరగా గుర్తించడానికి వినియోగదారులను అనుమతిస్తుంది.
4V సిరీస్ సోలనోయిడ్ వాల్వ్ల కోసం ప్రామాణిక ఇంటర్ఫేస్లు M5, G1/8, G1/4, G3/8, G1/2, సులభంగా ఇన్స్టాలేషన్ కోసం ఇంటిగ్రేటెడ్ సెట్లలో అందుబాటులో ఉన్నాయి. తగిన వోల్టేజ్ శక్తిని ఎంచుకోవడానికి నిర్దిష్ట అప్లికేషన్ దృష్టాంతంపై ఆధారపడి, ఆపరేటింగ్ వోల్టేజ్ల కోసం బహుళ ఎంపికలు ఉన్నాయి.
The4V సిరీస్ సోలనోయిడ్ వాల్వ్లు Ouleikai (OLK) ప్యాకేజింగ్ ఆటోమేషన్, మెడికల్ మెషినరీ, టెక్స్టైల్ పరికరాలు, మీ ఉత్పత్తి శ్రేణికి నమ్మకమైన పరిష్కారాలను అందించడం వంటి వివిధ పారిశ్రామిక దృశ్యాలలో విస్తృతంగా ఉపయోగించబడుతున్నాయి.
చిహ్నం:
| 4V | 2 | 10 | 08 | AC110V | EX-P |
| మోడల్ | కోడ్ | వాల్వ్ రకం | ప్రత్యక్ష నటన | వోల్టేజ్ | వైరింగ్ పద్ధతి |
| 4V: 2 స్థానం 5 మార్గం / 2 స్థానం 5 మార్గం సోలేనోయిడ్ వాల్వ్ | 1:100 సిరీస్ | 10:సింగిల్ సోలనోయిడ్ వాల్వ్ 5/2 మార్గం | M5: M5X0.8 | A:AC22C | ఖాళీ: మీ |
|
|
2:200 సిరీస్ | 20:డబుల్ సోలనోయిడ్ వాల్వ్ 5/2 మార్గం | 06:G1/8 | B:DC24V | నేను: లైన్ |
|
|
3:300 సిరీస్ | 30C:డబుల్ సోలనోయిడ్ 5/3 వే క్లోజ్డ్ సెంటర్ | 08:G1/4 | C:AC110V |
|
|
|
3:300 సిరీస్ | 30E:డబుల్ సోలనోయిడ్ 5/3 వే ఎగ్జాస్ట్ సెంటర్ | 10:G3/8 | ఇ: AC24V |
|
|
|
|
30P:డబుల్ సోలనోయిడ్ 5/3 వే ప్రెజర్ సెంటర్ | 15:G1/2 | F:DC12V |
|
|
|
|
|
|
|
|
ఉత్పత్తి లక్షణాలు:
1. పైలట్ మోడ్: బాహ్య మరియు అంతర్గత ఎంపికలు అందుబాటులో ఉన్నాయి;

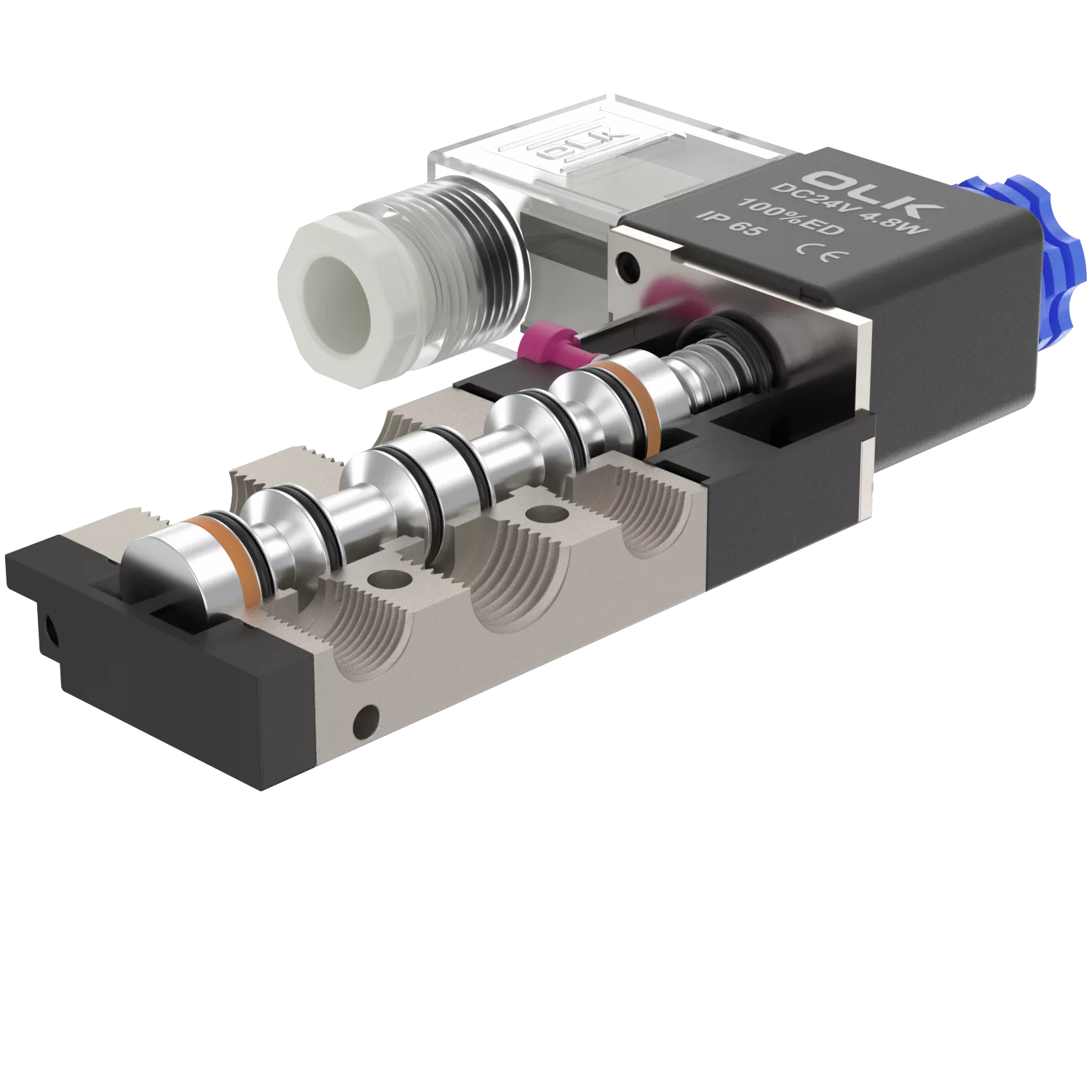

2.. పిస్టన్-రకం నిర్మాణం, అద్భుతమైన సీలింగ్, సున్నితమైన ప్రతిస్పందన;
3.మూడు-స్థాన సోలనోయిడ్ కవాటాలు ఎంచుకోవడానికి మూడు కేంద్ర విధులను అందిస్తాయి:
4. డ్యూయల్-హెడ్ టూ-పొజిషన్ సోలనోయిడ్ వాల్వ్స్ ఫీచర్ మెమరీ ఫంక్షన్;
5. ప్రత్యేక పద్ధతులు, తక్కువ ఘర్షణ నిరోధకత, తక్కువ ప్రారంభ ఒత్తిడి, సుదీర్ఘ సేవా జీవితంతో ప్రాసెస్ చేయబడిన అంతర్గత రంధ్రాలు;
6.నూనె లూబ్రికేషన్ అవసరం లేదు;
7.స్థాపన స్థలాన్ని ఆదా చేయడం, బేస్ప్లేట్ వాల్వ్ అసెంబ్లీతో విలీనం చేయవచ్చు;
8. సులభంగా సంస్థాపన మరియు డీబగ్గింగ్ కోసం మాన్యువల్ పరికరం అమర్చారు;
9. ఎంపిక కోసం అందుబాటులో ఉన్న బహుళ ప్రామాణిక వోల్టేజ్ స్థాయిలు.
|
పని మాధ్యమం |
గాలి (40μm కంటే ఎక్కువ ఫిల్టర్ ద్వారా ఫిల్టర్ చేయబడింది) |
|
చర్య |
పైలట్ రకం |
|
కందెన |
అనవసరమైన |
|
పని ఒత్తిడి పరిధి MPa(psi) |
0.15∼0.8(21~114) |
|
హామీ ఒత్తిడి నిరోధకత |
1.5MPa (215psi) |
|
పని ఉష్ణోగ్రత °C |
-20∼70 |
|
శరీర పదార్థం |
అల్యూమినియం మిశ్రమం |
|
ప్రామాణిక వోల్టేజ్ |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
విద్యుత్ వినియోగం |
AC: ±15％DC:±10％ |
|
విద్యుత్ వినియోగం |
AC: 3VA DC: 3W |
|
రక్షణ స్థాయి |
IP65 (DIN40050) |
|
వేడి నిరోధక గ్రేడ్ |
గ్రేడ్ బి |
|
కనెక్షన్ రకం |
DIN సాకెట్ రకం, అవుట్లెట్ రకం |
|
ఉత్తేజిత సమయం |
5 సార్లు/సెకను |
|
మోడల్ |
పోర్ట్ వ్యాసం |
స్థానాల సంఖ్య |
అత్యధిక ఆపరేటింగ్ ఫ్రీక్వెన్సీ |
ప్రభావవంతమైన క్రాస్ సెక్షనల్ ఏరియా mm² (CV విలువ) |
|
4V110-M5 |
తీసుకోవడం=అవుట్లెట్=M5 |
2 స్థానం 5 మార్గం |
5 సార్లు/సెకను |
5.5(0.31) |
|
4V120-M5 |
తీసుకోవడం=అవుట్లెట్=M5 |
2 స్థానం 5 మార్గం |
5 సార్లు/సెకను |
5.5(0.31) |
|
4V130C-M5 |
తీసుకోవడం=అవుట్లెట్=M5 |
మూడు స్థానం ఐదు మార్గం |
3 సార్లు/సెకను |
5.0(0.28) |
|
4V130E-M5 |
తీసుకోవడం=అవుట్లెట్=M5 |
మూడు స్థానం ఐదు మార్గం |
3 సార్లు/సెకను |
5.0(0.28) |
|
4V130P-M5 |
తీసుకోవడం=అవుట్లెట్=M5 |
మూడు స్థానం ఐదు మార్గం |
3 సార్లు/సెకను |
5.0(0.28) |
|
4V110-06 |
తీసుకోవడం=అవుట్లెట్=G1/8 |
2 స్థానం 5 మార్గం |
5 సార్లు/సెకను |
12.0(0.67) |
|
4V120-06 |
తీసుకోవడం=అవుట్లెట్=G1/8 |
2 స్థానం 5 మార్గం |
5 సార్లు/సెకను |
12.0(0.67) |
|
4V130C-06 |
తీసుకోవడం=అవుట్లెట్=G1/8 |
మూడు స్థానం ఐదు మార్గం |
3 సార్లు/సెకను |
9.0(0.50) |
|
4V130E-06 |
తీసుకోవడం=అవుట్లెట్=G1/8 |
మూడు స్థానం ఐదు మార్గం |
3 సార్లు/సెకను |
9.0(0.50) |
|
4V130P-06 |
తీసుకోవడం=అవుట్లెట్=G1/8 |
మూడు స్థానం ఐదు మార్గం |
3 సార్లు/సెకను |
9.0(0.50) |
|
4v210-06 |
తీసుకోవడం=అవుట్లెట్=G1/8 |
2 స్థానం 5 మార్గం |
5 సార్లు/సెకను |
14.0(0.78) |
|
4v220-06 |
తీసుకోవడం=అవుట్లెట్=G1/8 |
2 స్థానం 5 మార్గం |
5 సార్లు/సెకను |
14.0(0.78) |
|
4v230C-06 |
తీసుకోవడం=అవుట్లెట్=G1/8 |
మూడు స్థానం ఐదు మార్గం |
3 సార్లు/సెకను |
12.0(0.67) |
|
4v230E-06 |
తీసుకోవడం=అవుట్లెట్=G1/8 |
మూడు స్థానం ఐదు మార్గం |
3 సార్లు/సెకను |
12.0(0.67) |
|
4v230P-06 |
తీసుకోవడం=అవుట్లెట్=G1/8 |
మూడు స్థానం ఐదు మార్గం |
3 సార్లు/సెకను |
12.0(0.67) |
|
4v210-08 |
ఇన్లెట్=అవుట్లెట్=G1/4 ఎగ్జాస్ట్=G1/8 |
2 స్థానం 5 మార్గం |
5 సార్లు/సెకను |
16.0(0.89) |
|
4v220-08 |
ఇన్లెట్=అవుట్లెట్=G1/4 ఎగ్జాస్ట్=G1/8 |
2 స్థానం 5 మార్గం |
5 సార్లు/సెకను |
16.0(0.89) |
|
4v230C-08 |
ఇన్లెట్=అవుట్లెట్=G1/4 ఎగ్జాస్ట్=G1/8 |
మూడు స్థానం ఐదు మార్గం |
3 సార్లు/సెకను |
12.0(0.67) |
|
4v230E-08 |
ఇన్లెట్=అవుట్లెట్=G1/4 ఎగ్జాస్ట్=G1/8 |
మూడు స్థానం ఐదు మార్గం |
3 సార్లు/సెకను |
12.0(0.67) |
|
4v230P-08 |
ఇన్లెట్=అవుట్లెట్=G1/4 ఎగ్జాస్ట్=G1/8 |
మూడు స్థానం ఐదు మార్గం |
3 సార్లు/సెకను |
12.0(0.67) |
|
4V310-08 |
తీసుకోవడం=అవుట్లెట్=G1/4 |
2 స్థానం 5 మార్గం |
4/సెక |
25.0(1.40) |
|
4V320-08 |
తీసుకోవడం=అవుట్లెట్=G1/4 |
2 స్థానం 5 మార్గం |
4/సెక |
25.0(1.40) |
|
4V330C-08 |
ఇన్లెట్=అవుట్లెట్=G3/8 ఎగ్జాస్ట్=G1/4 |
మూడు స్థానం ఐదు మార్గం |
3 సార్లు/సెకను |
18.0(1.00) |
|
4V330E-08 |
ఇన్లెట్=అవుట్లెట్=G3/8 ఎగ్జాస్ట్=G1/4 |
మూడు స్థానం ఐదు మార్గం |
3 సార్లు/సెకను |
18.0(1.00) |
|
4V330P-08 |
ఇన్లెట్=అవుట్లెట్=G3/8 ఎగ్జాస్ట్=G1/4 |
మూడు స్థానం ఐదు మార్గం |
3 సార్లు/సెకను |
18.0(1.00) |
|
4V310-10 |
తీసుకోవడం=అవుట్లెట్=G1/4 |
2 స్థానం 5 మార్గం |
4/సెక |
30(1.68) |
|
4V320-10 |
తీసుకోవడం=అవుట్లెట్=G1/4 |
2 స్థానం 5 మార్గం |
4/సెక |
30(1.68) |
|
4V330C-10 |
ఇన్లెట్=అవుట్లెట్=G3/8 ఎగ్జాస్ట్=G1/4 |
మూడు స్థానం ఐదు మార్గం |
3 సార్లు/సెకను |
18.0(1.00) |
|
4V330E-10 |
ఇన్లెట్=అవుట్లెట్=G3/8 ఎగ్జాస్ట్=G1/4 |
మూడు స్థానం ఐదు మార్గం |
3 సార్లు/సెకను |
18.0(1.00) |
|
4V330P-10 |
ఇన్లెట్=అవుట్లెట్=G3/8 ఎగ్జాస్ట్=G1/4 |
మూడు స్థానం ఐదు మార్గం |
3 సార్లు/సెకను |
18.0(1.00) |
|
4V410-15 |
తీసుకోవడం=అవుట్లెట్=G1/2 |
2 స్థానం 5 మార్గం |
3 సార్లు/సెకను |
50.0(2.79) |
|
4V420-15 |
తీసుకోవడం=అవుట్లెట్=G1/2 |
2 స్థానం 5 మార్గం |
3 సార్లు/సెకను |
50.0(2.79) |
|
4V430C-15 |
తీసుకోవడం=అవుట్లెట్=G1/2 |
మూడు స్థానం ఐదు మార్గం |
3 సార్లు/సెకను |
30(1.68) |
|
4V430E-15 |
తీసుకోవడం=అవుట్లెట్=G1/2 |
మూడు స్థానం ఐదు మార్గం |
3 సార్లు/సెకను |
30(1.68) |
|
4V430P-15 |
తీసుకోవడం=అవుట్లెట్=G1/2 |
మూడు స్థానం ఐదు మార్గం |
3 సార్లు/సెకను |
30(1.68) |
తరచుగా అడిగే ప్రశ్నలు:
1. 4V సిరీస్ సోలనోయిడ్ వాల్వ్ 5 వే యొక్క ఫ్రీక్వెన్సీ ఎంత వేగంగా ఉంటుంది?
గరిష్ట చర్య ఫ్రీక్వెన్సీ 5 సార్లు/సెకను.
2. 4V శ్రేణి సోలనోయిడ్ వాల్వ్ 5 వే చాలా కాలం పాటు ఆన్ చేయబడుతుందా?
అవును, మా కాయిల్ 100% ED.
3. 4V సోలనోయిడ్ వాల్వ్ల జీవితకాలాన్ని ఎలా మెరుగుపరచాలి?
గాలిలో తేమ మరియు మలినాలను ఫిల్టర్ చేయడానికి సూచించబడిన చమురు-నీటి విభజన
4. సోలనోయిడ్ కాయిల్ గాలి గొట్టం లేదా జాయింట్ ఇంటర్ఫేస్ను అడ్డుకుంటుందా?

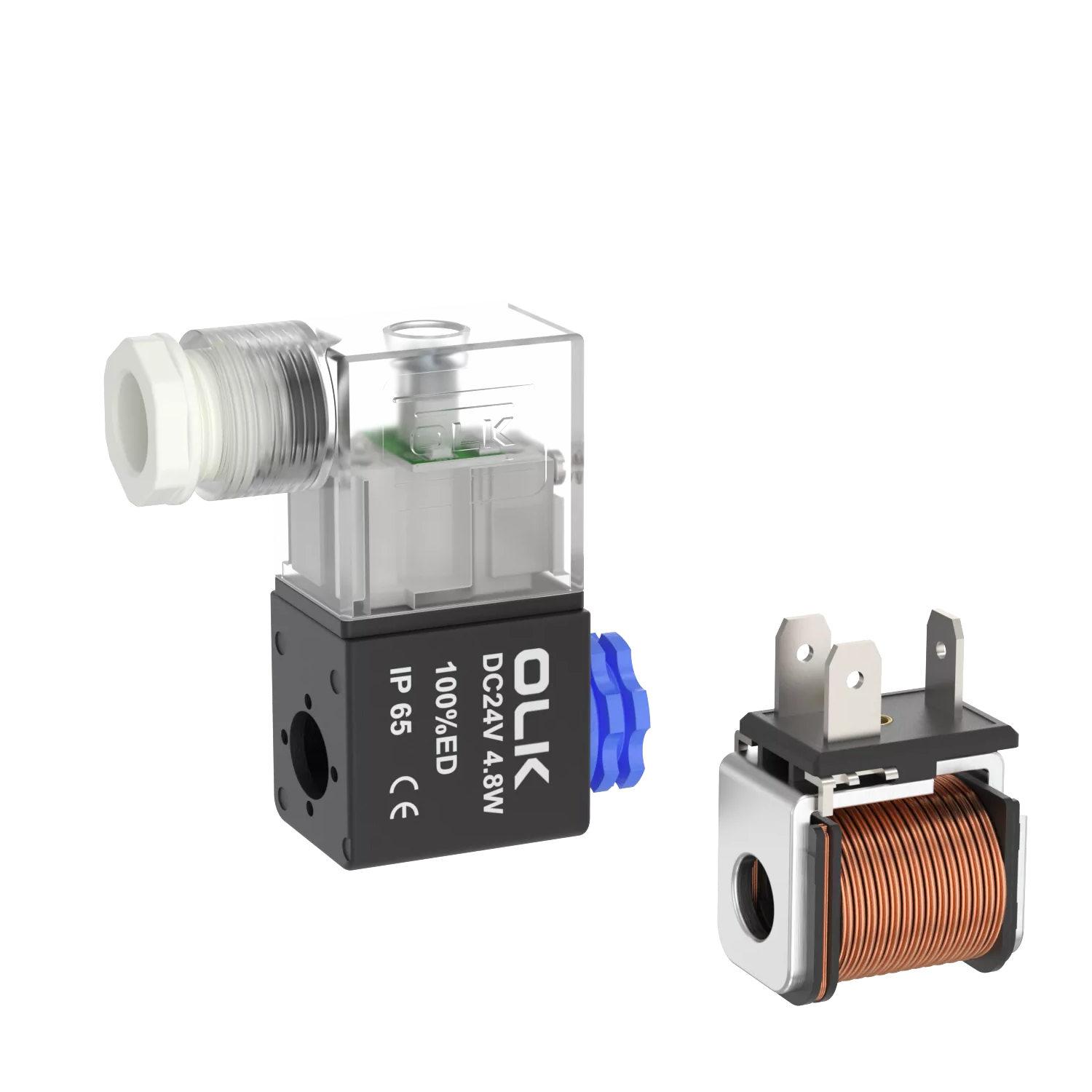

కాయిల్ గింజను విప్పడం ద్వారా కాయిల్ని సర్దుబాటు చేయవచ్చు కాబట్టి ఇది జరగదు
5.వోల్టేజ్ AC మరియు DC మధ్య వ్యత్యాసం?
DC అనేది డైరెక్ట్ కరెంట్, AC అనేది ఆల్టర్నేటింగ్ కరెంట్. సాధారణంగా, గృహ విద్యుత్ AC220V

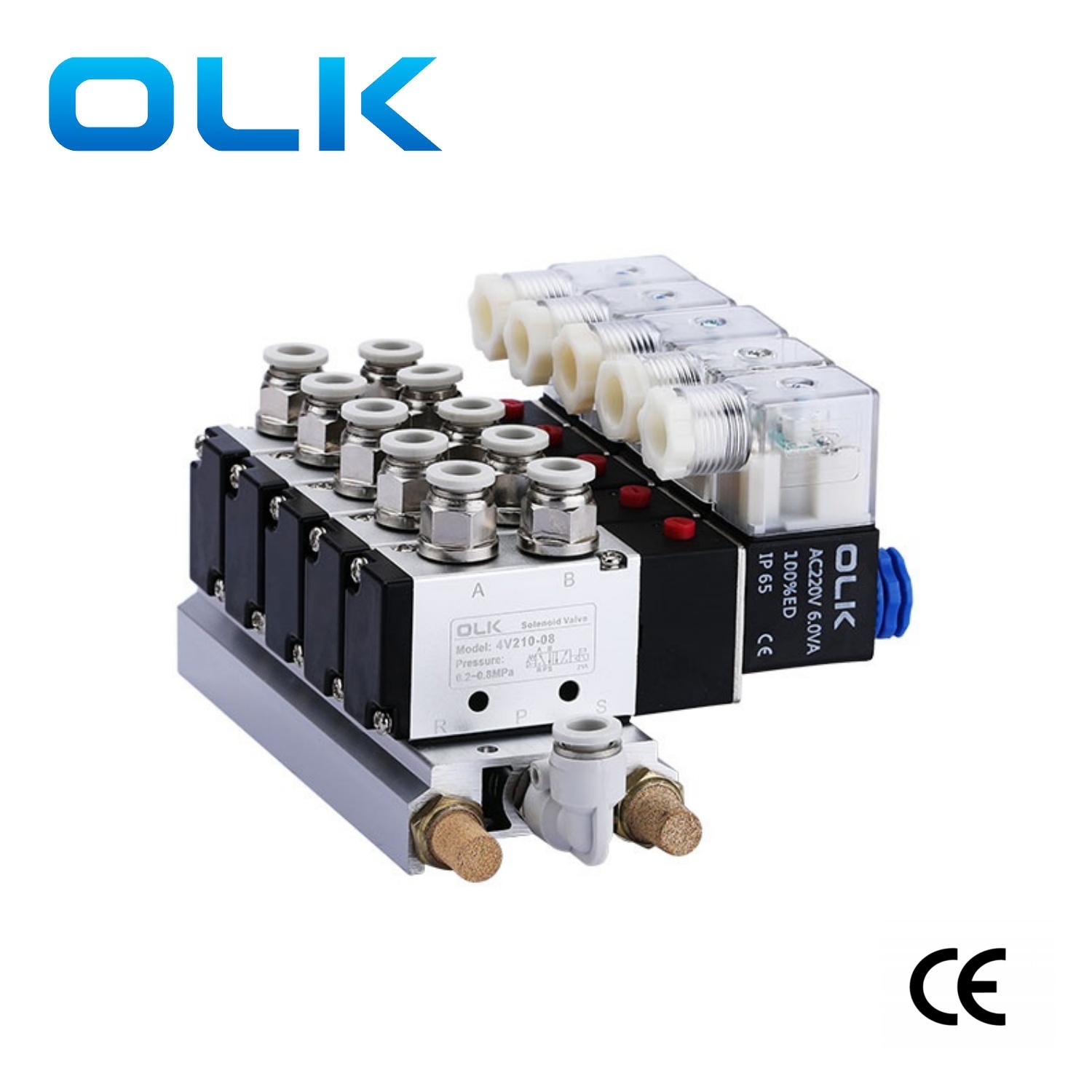

| 4V200 సిరీస్ సోలనోయిడ్ వాల్వ్ల కోసం సంబంధిత ఉపకరణాలు: ఫిట్టింగ్లు & మానిఫోల్డ్లు |
||||
 |
|
|
 |
|
|
|

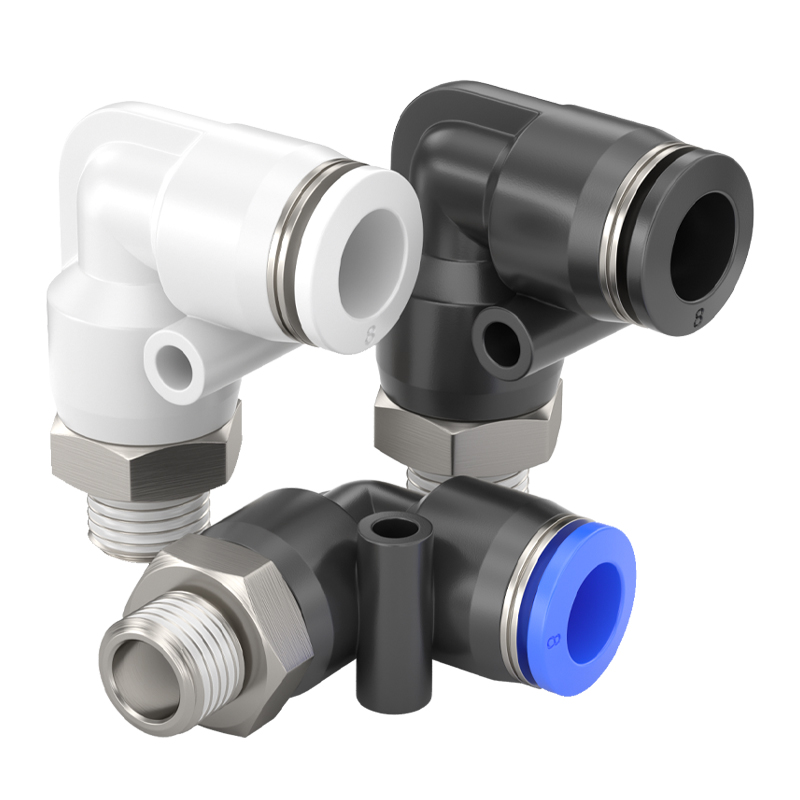

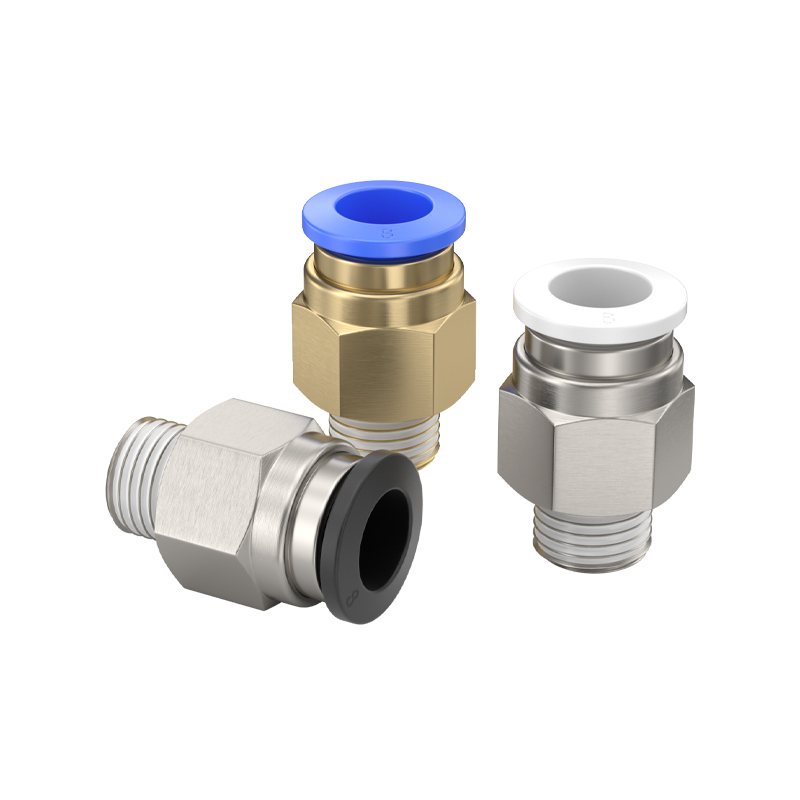

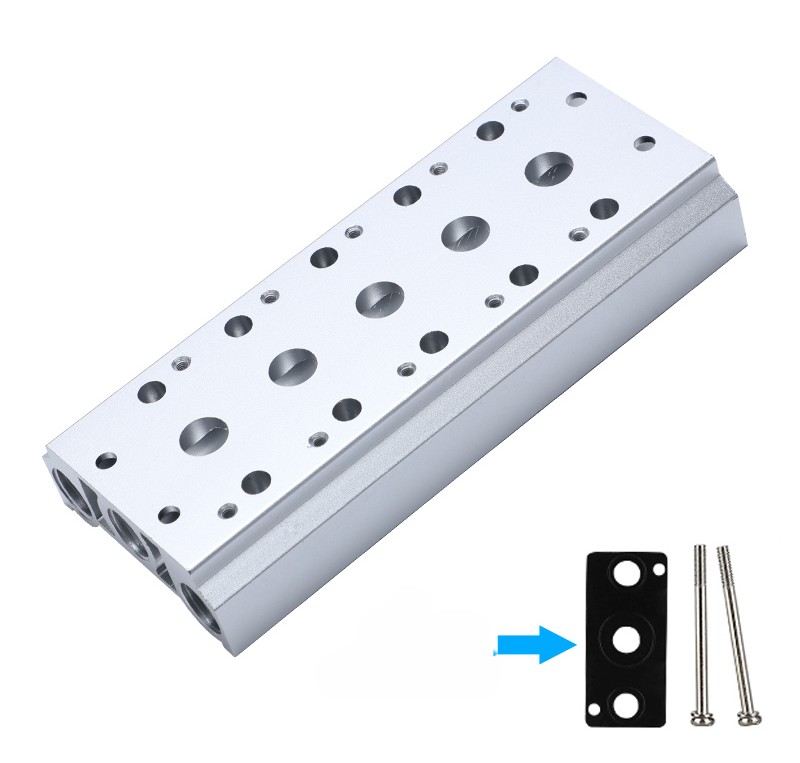

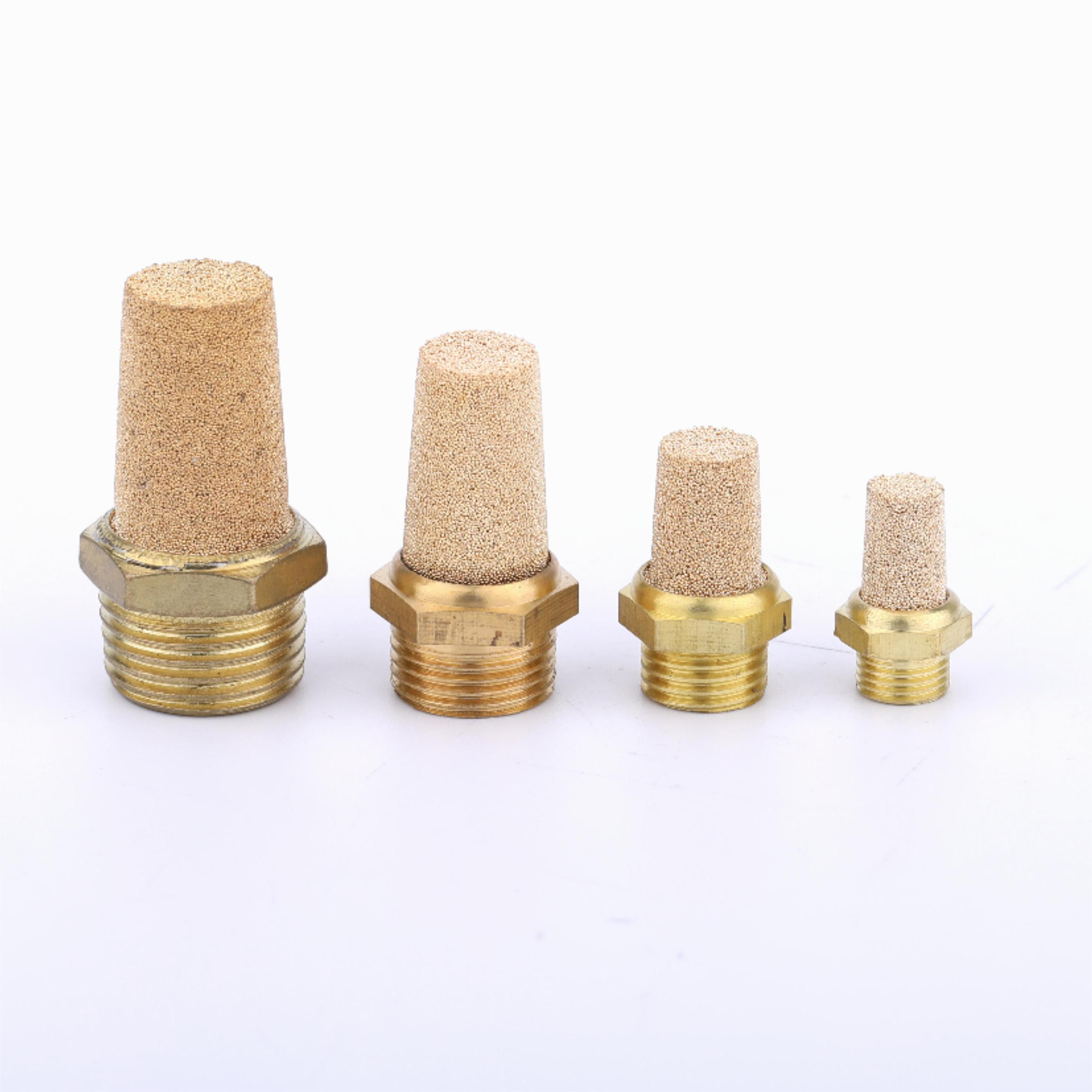

PC అమర్చడం | PL అమర్చడం | 4V200 సిరీస్ మానిఫోల్డ్ | టవర్ రకం సైలెన్సర్ |
