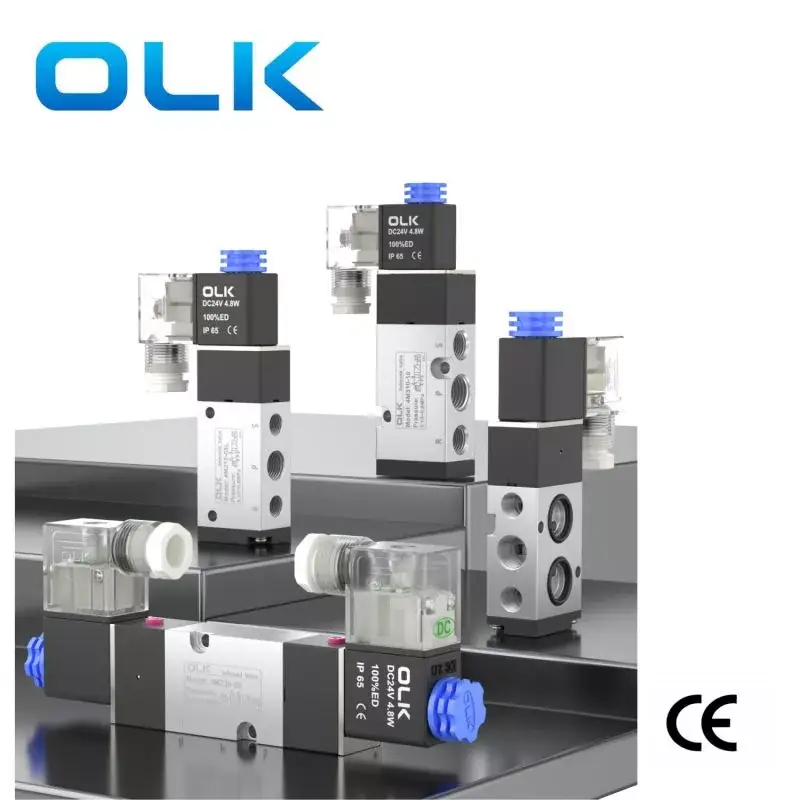

ఓలీకై (OLK) 4M సిరీస్ డైరెక్ట్-సేల్స్ రెండు-స్థానం ఐదు-మార్గం సోలేనోయిడ్ డైరెక్షనల్ కవాటాలు పైలట్-ఆపరేటెడ్ నియంత్రణను ఉపయోగించుకుంటాయి, ఇందులో వేగవంతమైన ప్రతిస్పందన వేగం మరియు నమ్మదగిన ఆపరేషన్ ఉంటుంది, ఇది డబుల్-యాక్టింగ్ సిలిండర్లను నియంత్రించడానికి అనువైనది. కాయిల్ ED లోగోతో వస్తుంది, ఇది పొడిగించిన కాలానికి నిరంతర శక్తినిచ్చేలా చేస్తుంది. డబుల్-హెడ్ రెండు-స్థానం సోలేనోయిడ్ వాల్వ్ మెమరీ ఫంక్షన్ కలిగి ఉంది. మందమైన వాల్వ్ బాడీ ఉపరితల కాఠిన్యాన్ని పెంచడానికి కఠినమైన ఆక్సీకరణకు లోనవుతుంది. ఉపయోగం ముందు, వాల్వ్ మరియు పైప్‌లైన్‌ను వాల్వ్ యొక్క సాధారణ ఆపరేషన్‌ను ప్రభావితం చేయకుండా ఉండటానికి అవి చెక్కుచెదరకుండా మరియు లీక్-ఫ్రీగా ఉన్నాయని నిర్ధారించుకోండి.
4 మీ నాముర్ సోలేనోయిడ్ డైరెక్షనల్ వాల్వ్ 4V సోలేనోయిడ్ వాల్వ్ యొక్క వైవిధ్యం, 4V వలె అదే క్రియాత్మక సూత్రం. వేర్వేరు సంస్థాపనా అవసరాల ఆధారంగా, 4 మీ సిరీస్ సోలేనోయిడ్ వాల్వ్ 5 వే కొన్ని ఇంటర్ఫేస్ మరియు మౌంటు రంధ్రం కొలతలు సవరించింది. ఓలేకై (OLK) న్యూమాటిక్ కంపెనీ వివిధ కస్టమర్ల అవసరాలను తీర్చడానికి అనేక రకాల లక్షణాలు మరియు మోడళ్లను అందిస్తుంది, అనుకూలీకరించదగిన సేవలను అందిస్తుంది.
ఫాస్ట్ రెస్పాన్స్ స్పీడ్ 4 ఎమ్ నామూర్ వాల్వ్ 5 వే సిఇ సర్టిఫికేట్ ఉత్పత్తి లక్షణాలను కలిగి ఉన్న ఓలేకై
1. Internally pilot-operated structure.
2. పిస్టన్-రకం నిర్మాణం, అద్భుతమైన సీలింగ్ మరియు ప్రతిస్పందించే ప్రతిచర్యను ప్రగల్భాలు చేస్తుంది.
3. మెమరీ ఫంక్షన్‌తో డబుల్ హెడ్ 2-స్థానం సోలేనోయిడ్ వాల్వ్.
4. ప్రత్యేక పద్ధతులతో ప్రాసెస్ చేయబడిన అంతర్గత రంధ్రాలు, ఫలితంగా తక్కువ ఘర్షణ నిరోధకత, తక్కువ ప్రారంభ వాయు పీడనం మరియు విస్తరించిన జీవితకాలం.
5. సరళత అవసరం లేదు.
6. సైడ్ ప్లేట్ మౌంటు, వాల్వ్ యాక్యుయేటర్‌తో ప్రత్యక్ష కనెక్షన్‌ను ప్రారంభిస్తుంది.
7. అనుకూలమైన సంస్థాపన మరియు డీబగ్గింగ్ కోసం మాన్యువల్ పరికరంతో అమర్చారు.
8. వోల్టేజ్ AC220V; AC110; AC24V, DC24V; ఎంపిక కోసం DC12V.

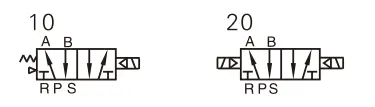

4 మీ నాముర్ వాల్వ్ చిహ్నం:
|
వర్కింగ్ మీడియం |
గాలి (40μm కంటే ఎక్కువ వడపోత ద్వారా ఫిల్టర్ చేయబడింది) |
|
చర్య |
పైలట్ రకం |
|
స్థానాల సంఖ్య |
2 స్థానం 5 మార్గం |
|
కందెన |
అనవసరమైన |
|
వర్కింగ్ ప్రెజర్ రేంజ్ MPA (PSI) |
0.15∼0.8 (21 ~ 114) |
|
ఒత్తిడి నిరోధకత హామీ |
1.5MPA (215PSI) |
|
పని ఉష్ణోగ్రత ° C. |
-20∼70 |
|
శరీర పదార్థం |
అల్యూమినియం మిశ్రమం |
|
ప్రామాణిక వోల్టేజ్ |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
వోల్టేజ్ పరిధిని ఉపయోగించండి |
AC: ± 15 ％ DC: ± 10 ％ |
|
విద్యుత్ వినియోగం |
AC: 6VA DC: 4.8W |
|
రక్షణ స్థాయి |
IP65 (DIN40050) |
|
వేడి నిరోధకత గ్రేడ్ |
క్లాస్ బి |
|
కనెక్షన్ రకం |
DIN సాకెట్ రకం, అవుట్లెట్ రకం |
|
ఉత్తేజిత సమయం |
0.05 సెకన్లు లేదా అంతకంటే తక్కువ |
|
మోడల్ |
పోర్ట్ వ్యాసం |
గరిష్ట ఆపరేటింగ్ ఫ్రీక్వెన్సీ |
ఫ్లో క్రాస్-సెక్షనల్ ఏరియా MM² (CV విలువ) |
|
4 మీ 210-06 |
తీసుకోవడం = G1/8 |
5 సార్లు/రెండవది |
14.0 (0.78) |
|
4 మీ 220-06 |
తీసుకోవడం = G1/8 |
5 సార్లు/రెండవది |
14.0 (0.78) |
|
4 మీ 210-08 |
తీసుకోవడం = G1/4 ఎగ్జాస్ట్ = G1/8 |
5 సార్లు/రెండవది |
16.0 (0.89) |
|
4 మీ 220-08 |
తీసుకోవడం = G1/4 ఎగ్జాస్ట్ = G1/8 |
5 సార్లు/రెండవది |
16.0 (0.89) |
|
4M310-08 |
తీసుకోవడం = G3/8 ఎగ్జాస్ట్ = G1/4 |
4/సెక |
25.0 (1.40) |
|
4M320-08 |
తీసుకోవడం = G3/8 ఎగ్జాస్ట్ = G1/4 |
4/సెక |
25.0 (1.40) |
|
4 మీ 310-10 |
తీసుకోవడం = G1/4 |
4/సెక |
30 (1.68) |
|
4 మీ 320-10 |
తీసుకోవడం = G1/4 |
4/సెక |
30 (1.68) |
అదనపు పైపింగ్ కనెక్షన్ల అవసరం లేకుండా ఈ రకమైన 4 వి నామూర్ వాల్వ్ లేదా 4 వి సిరీస్ ప్లేట్ వాల్వ్ నేరుగా వాల్వ్ యాక్యుయేటర్లపై (న్యూమాటిక్ యాక్యుయేటర్స్ వంటివి) వ్యవస్థాపించవచ్చు. న్యూమాటిక్ కంట్రోల్ సిస్టమ్స్‌లో నిర్వహించడం మరియు త్వరగా భర్తీ చేయడం సులభం
సాధారణంగా సీతాకోకచిలుక కవాటాలు మరియు బంతి కవాటాలు, న్యూమాటిక్ యాక్యుయేటర్ల ప్రారంభ మరియు మూసివేతను నియంత్రించడానికి సాధారణంగా ఉపయోగిస్తారు.
మొదట వాల్వ్ యాక్యుయేటర్‌లో నామూర్ ఇంటర్ఫేస్ మరియు ఇన్‌స్టాలేషన్ హోల్ దూరం ఉందని నిర్ధారించుకోండి. అప్పుడు 4M నాముర్ సోలేనోయిడ్ వాల్వ్ ఇన్లెట్ మరియు అవుట్లెట్ పోర్ట్‌లను యాక్చుయేటర్‌తో సమలేఖనం చేసి, ఇన్‌స్టాలేషన్ స్క్రూలను బిగించండి.
గాలి వ్యవస్థ సరైనదని నిర్ధారించుకోండి. సీతాకోకచిలుక వాల్వ్ యొక్క స్టీరింగ్ ఫంక్షన్ సరైనదేనా అని తనిఖీ చేయడానికి సోలేనోయిడ్ వాల్వ్ యొక్క మాన్యువల్ ఓవర్రైడ్ నొక్కండి.
1. 4 వి “నామూర్” కవాటాలు అంటే ఏమిటి
దీని సంస్థాపనా ఉపరితలం, స్క్రూ హోల్ పరిమాణం మరియు న్యూమాటిక్ ఇంటర్ఫేస్ నామూర్ ప్రమాణాలకు అనుగుణంగా ఉంటాయి.
2. వాల్వ్ యాక్యుయేటర్ మరియు 4 వి నామూర్ వాల్వ్ మధ్య తేడా ఏమిటి?
4V నాముర్ సోలేనోయిడ్ వాల్వ్ కంట్రోల్ వాల్వ్ యాక్యుయేటర్ వర్కింగ్. వాల్వ్ యాక్యుయేటర్ కంట్రోల్ సీతాకోకచిలుక వాల్వ్ లేదా బాల్ వాల్వ్ వర్కింగ్.
3. యాక్యుయేటర్ చేత నియంత్రించబడే వాల్వ్ ఎలా పనిచేస్తుంది?
సింగిల్ యాక్టింగ్ యాక్యుయేటర్: సోలేనోయిడ్ వాల్వ్ వెంటిలేషన్ చేయబడింది, యాక్యుయేటర్ పిస్టన్‌ను తరలించడానికి నెట్టివేస్తుంది మరియు అంతర్గత వసంత స్వయంచాలకంగా రీసెట్ అవుతుంది.
డబుల్ యాక్టింగ్ యాక్యుయేటర్: సోలేనోయిడ్ వాల్వ్ రెండు ఎయిర్ పోర్టులను నియంత్రిస్తుంది, మరియు సీతాకోకచిలుక వాల్వ్ యొక్క ఓపెనింగ్ మరియు మూసివేతను మార్చడానికి యాక్యుయేటర్ పిస్టన్‌ను ముందుకు లేదా వెనుకకు నెట్టివేస్తుంది
4. న్యూమాటిక్ యాక్యుయేటర్ వాల్వ్ అంటే ఏమిటి?
న్యూమాటిక్ యాక్యుయేటర్ వాల్వ్ అనేది కంప్రెస్డ్ గాలి ద్వారా నడిచే నియంత్రణ వాల్వ్, ఇది పైప్‌లైన్స్‌లో ద్రవ ప్రవాహాన్ని తెరవడం, మూసివేయడం లేదా నియంత్రించడానికి ఉపయోగిస్తారు.
5. మూడు రకాల యాక్యుయేటర్లు ఏమిటి?
న్యూమాటిక్ యాక్యుయేటర్, ఎలక్ట్రిక్ యాక్యుయేటర్, హైడ్రాలిక్ యాక్యుయేటర్
