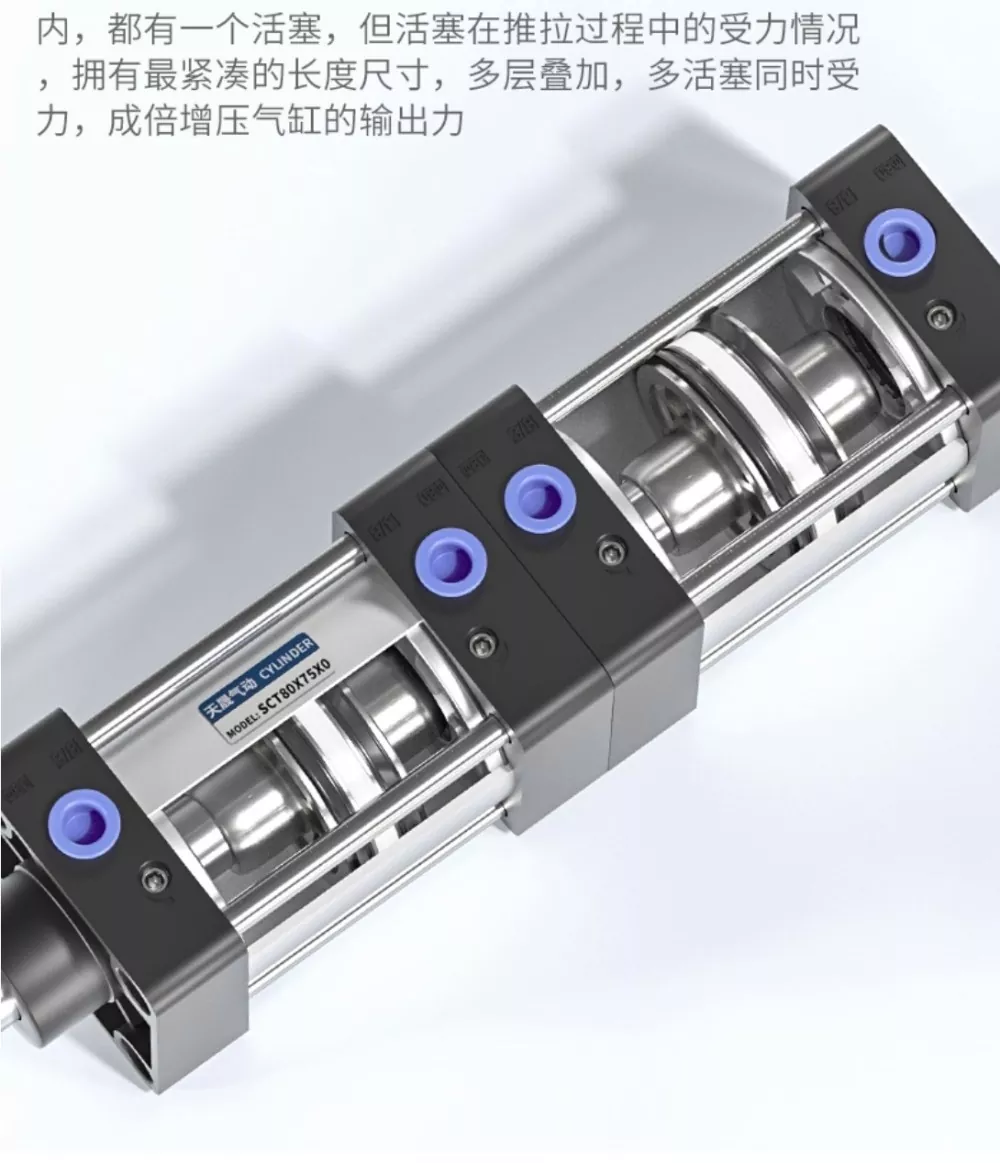

SCT టై-రాడ్ సిలిండర్ ద్వి-దిశాత్మక YCC సీలింగ్ రింగ్లను మరియు శక్తివంతమైన డబుల్-స్ట్రోక్ డిజైన్ను కలిగి ఉంది, ఇది కాంపాక్ట్ మరియు శుద్ధి చేసిన ప్రదర్శనతో వేగవంతమైన చర్య మరియు మృదువైన, స్థిరమైన అవుట్పుట్ను నిర్ధారిస్తుంది. సిలిండర్ యొక్క ప్రతి పొర ఒక వ్యక్తిగత పిస్టన్ను కలిగి ఉంటుంది మరియు పుష్-పుల్ ప్రక్రియలో బహుళ పిస్టన్లు లోడ్ను పంచుకుంటాయి, సిలిండర్ దాని బహుళ-పొర పేర్చబడిన నిర్మాణం ద్వారా గుణించిన అవుట్పుట్ శక్తిని ఉత్పత్తి చేసేటప్పుడు అత్యంత కాంపాక్ట్ పొడవును సాధించడానికి అనుమతిస్తుంది. ఈ డబుల్-ఫోర్స్ డిజైన్ బలమైన శక్తిని అందిస్తుంది మరియు సిక్స్-సీల్-రింగ్ కాన్ఫిగరేషన్ అద్భుతమైన సీలింగ్ పనితీరును అందిస్తుంది, సిలిండర్ లీకేజీ లేకుండా 1.4 MPa వరకు ఒత్తిడిని కలిగి ఉండేలా చేస్తుంది.

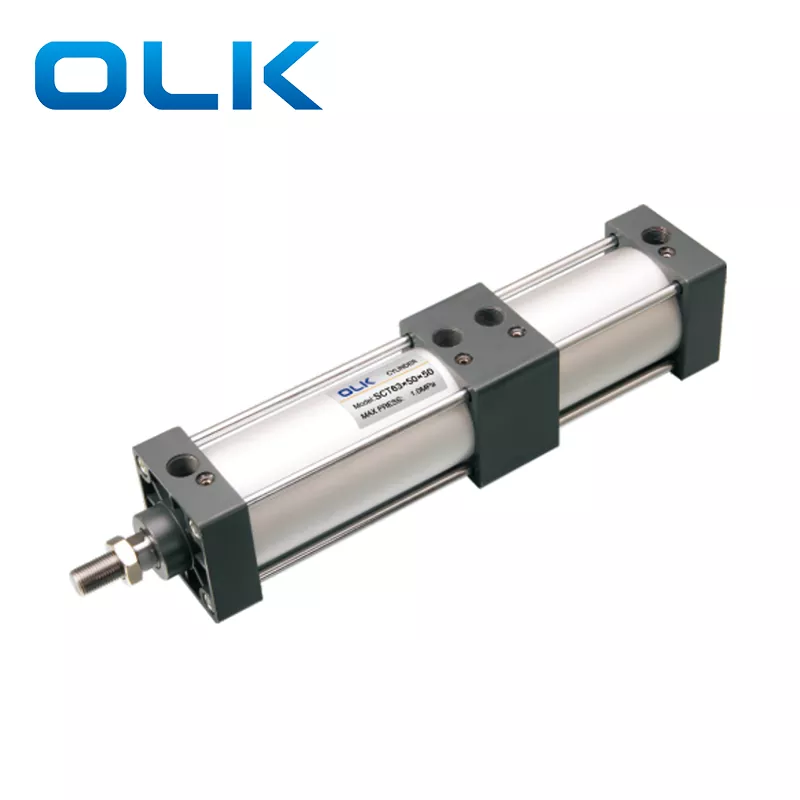

· OLK ప్రామాణిక సిలిండర్లు.
·పిస్టన్ సీల్ ఒక ప్రత్యేక ద్వి-దిశాత్మక సీలింగ్ నిర్మాణాన్ని అవలంబిస్తుంది, ఇందులో కాంపాక్ట్ డిజైన్ మరియు ఆయిల్-స్టోరేజ్ ఫంక్షన్ ఉంటుంది.
·టై-రాడ్ రకం సిలిండర్; ముందు మరియు వెనుక కవర్లు అధిక విశ్వసనీయత కోసం టై రాడ్లతో అల్యూమినియం ట్యూబ్ బాడీకి అనుసంధానించబడి ఉంటాయి.
పిస్టన్ రాడ్ దాని పూర్తి స్ట్రోక్ సమయంలో బహుళ స్థానాలను సాధించగలదు.
· స్మూత్ మరియు సర్దుబాటు కుషనింగ్.
· కస్టమర్లు ఎంచుకోవడానికి వివిధ సిలిండర్ స్పెసిఫికేషన్లు మరియు మౌంటు ఉపకరణాలు అందుబాటులో ఉన్నాయి.
·అధిక-ఉష్ణోగ్రత-నిరోధక సీలింగ్ పదార్థాలు ఐచ్ఛికం, సిలిండర్ సాధారణంగా 150°C వద్ద పనిచేయడానికి అనుమతిస్తుంది.
|
ఆర్డర్ కోడ్ |
||||||||||
|
SCT |
50 |
X |
50 |
X |
50 |
- |
S |
|
|
|
|
మోడల్: |
బోర్ పరిమాణం |
|
స్ట్రోక్ 1 |
|
స్ట్రోక్ 2 |
|
అయస్కాంతం |
సీలింగ్ పదార్థం |
మౌంటు రకం |
థ్రెడ్ |
|
SCT టై రాడ్ సిలిండర్ |
|
|
|
|
|
|
ఖాళీ: లేకుండా |
ఖాళీ:TPU |
ఖాళీ: |
ఖాళీ: PT థ్రెడ్ |
|
|
|
|
|
|
|
|
S: మాగ్నెట్తో |
N:NBR |
LB: లెగ్ మౌంటు |
T:NPT థ్రెడ్ |
|
|
|
|
|
|
|
|
|
H: |
|
G:G థ్రెడ్ |
|
బోర్ సైజు(మిమీ) |
32 |
40 |
50 |
63 |
80 |
100 |
|
నటన మోడ్ |
డబుల్ యాక్టింగ్ |
|||||
|
పని చేసే మాధ్యమం |
శుభ్రమైన గాలి |
|||||
|
స్థిర రూపం |
ప్రాథమిక మరియు LB |
|||||
|
పని ఒత్తిడి |
0.1-1.0 MPa (14-145Psi) |
|||||
|
రుజువు ఒత్తిడి |
1.5 Mpa (215Psi) |
|||||
|
పని ఉష్ణోగ్రత పరిధి |
‘-20-80℃ |
|||||
|
వేగం పరిధిని ఉపయోగించండి |
30-800 |
|||||
|
బఫరింగ్ మోడ్ |
సర్దుబాటు చేయగల బఫర్ |
|||||
|
బఫరింగ్ దూరం(మిమీ) |
21 |
28 |
29 |
|||
|
పోర్ట్ పరిమాణం |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
||
|
మల్టీ-పొజిషన్ సిలిండర్ల కోసం వాయు నియంత్రణ పథకాలు |
||
|

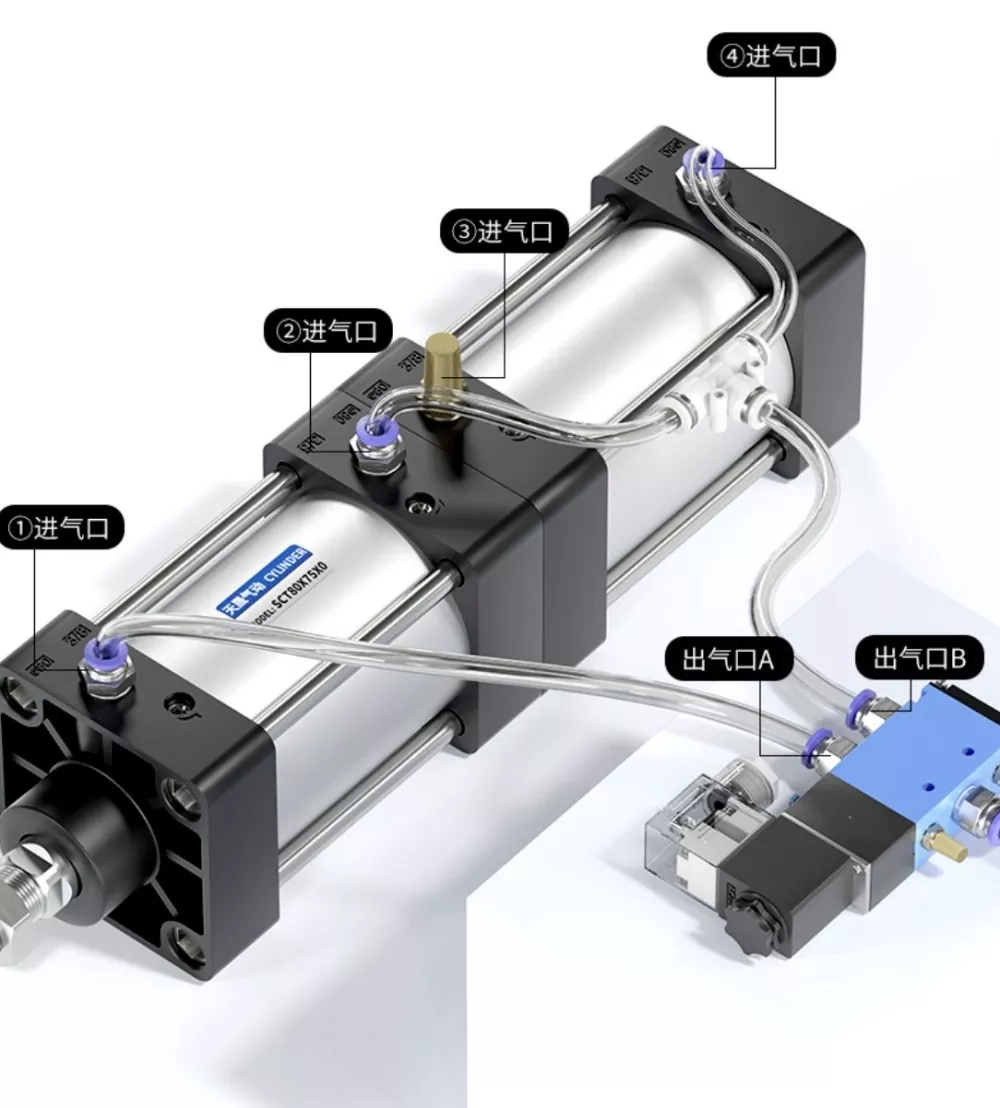

సిలిండర్ యొక్క ప్రతి విభాగంలో పిస్టన్ ఉంటుంది. పిస్టన్ రాడ్ విస్తరించినప్పుడు, అన్ని పిస్టన్లు నెట్టడం శక్తిని ఉత్పత్తి చేస్తాయి. అయినప్పటికీ, ఉపసంహరణ సమయంలో, ఒక పిస్టన్ మాత్రమే లాగడం శక్తిని ఉత్పత్తి చేస్తుంది. సిలిండర్ యొక్క ఎయిర్ ఇన్లెట్ సోలనోయిడ్ వాల్వ్ యొక్క పోర్ట్ Aకి కనెక్ట్ చేయబడింది మరియు సిలిండర్ యొక్క ఎయిర్ ఇన్లెట్ సోలనోయిడ్ వాల్వ్ యొక్క పోర్ట్ Bకి సిరీస్లో కనెక్ట్ చేయబడింది. సిలిండర్ యొక్క ఎయిర్ ఇన్లెట్ సైలెన్సర్కి కనెక్ట్ చేయబడింది. సోలనోయిడ్ వాల్వ్ యొక్క పోర్ట్ A శక్తివంతం అయినప్పుడు, సిలిండర్లు ఉపసంహరించబడిన స్థితిలో ఉంటాయి. పోర్ట్ B శక్తివంతం అయినప్పుడు, సిలిండర్లు పనిచేయడం ప్రారంభిస్తాయి. |

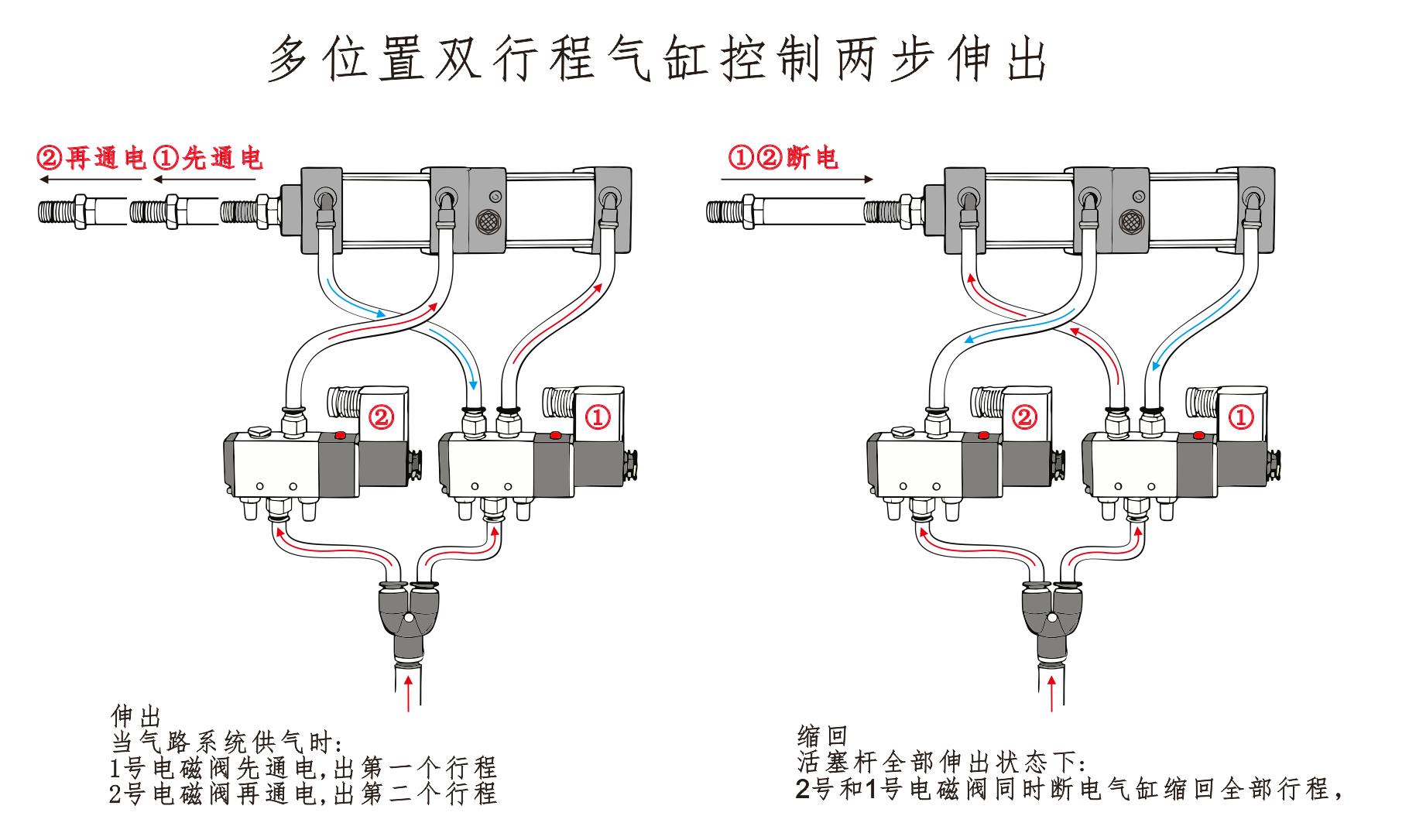

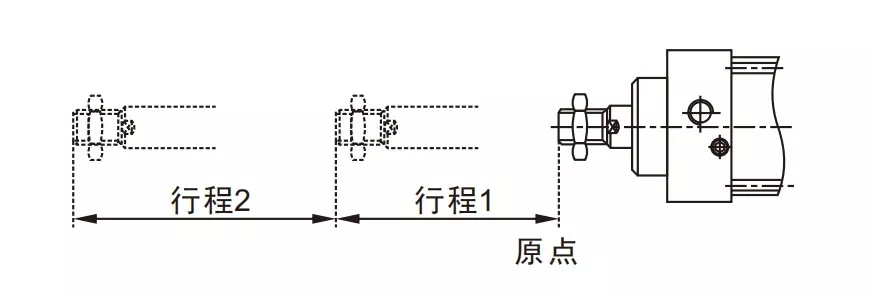

1. పొడిగింపు గాలి సరఫరా ఆన్లో ఉన్నప్పుడు: సోలేనోయిడ్ వాల్వ్ No.1 శక్తివంతం చేయబడింది మరియు సిలిండర్ మొదటి స్ట్రోక్ వరకు విస్తరించింది.
సోలేనోయిడ్ వాల్వ్ No.2 అప్పుడు శక్తివంతమవుతుంది, మరియు సిలిండర్ రెండవ స్ట్రోక్ వరకు విస్తరించింది.
2. ఉపసంహరణ పిస్టన్ రాడ్ పూర్తిగా విస్తరించినప్పుడు: సోలేనోయిడ్ వాల్వ్ నం.1 మరియు నెం.2 రెండూ డి-ఎనర్జిజ్ చేయబడ్డాయి మరియు సిలిండర్ పూర్తిగా ఉపసంహరించుకుంటుంది. |

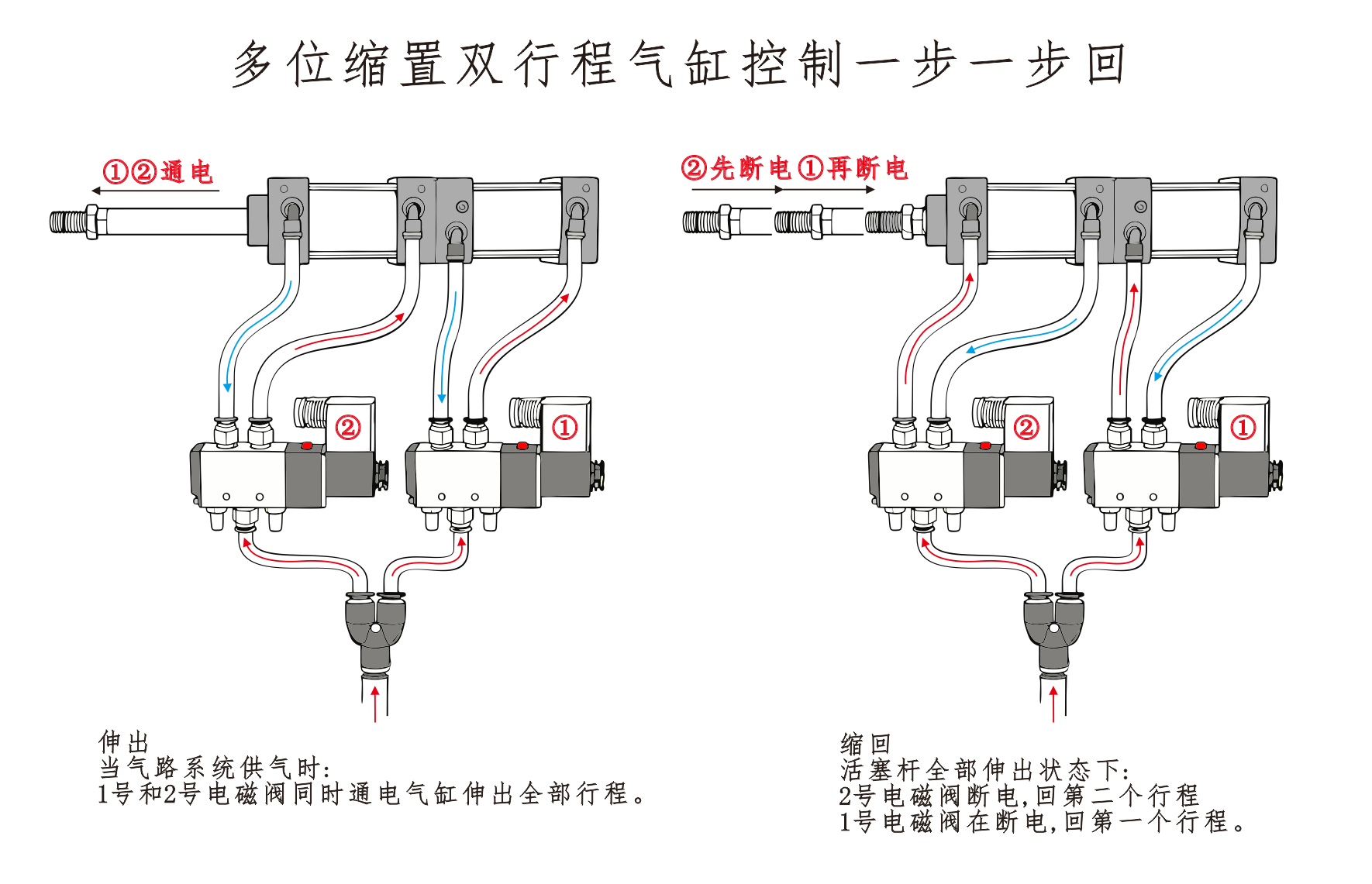

1. పొడిగింపు (ఫార్వర్డ్ స్ట్రోక్) గాలి సరఫరా ఆన్ చేయబడినప్పుడు: సోలేనోయిడ్ వాల్వ్ నం.1 మరియు నం.2 ఒకే సమయంలో శక్తిని పొందుతాయి. సిలిండర్ రాడ్ పూర్తిగా విస్తరించే వరకు అన్ని స్ట్రోక్ల ద్వారా విస్తరించి ఉంటుంది.
2. ఉపసంహరణ (దశల వారీ రిటర్న్) ①రెండవ స్థానానికి తిరిగి వెళ్ళు పిస్టన్ రాడ్ పూర్తిగా విస్తరించినప్పుడు: సోలేనోయిడ్ వాల్వ్ నం.2 డి-ఎనర్జైజ్ చేయబడింది, దీని వలన సిలిండర్ రెండవ స్థానానికి వెనక్కి వస్తుంది. ② మొదటి స్థానానికి తిరిగి వెళ్లండి సోలేనోయిడ్ వాల్వ్ నం.1 డి-ఎనర్జిజ్ చేయబడింది, దీని వలన సిలిండర్ మొదటి స్థానానికి ముడుచుకుంటుంది మరియు తిరిగి వచ్చే ప్రక్రియను పూర్తి చేస్తుంది. |
|
|
|
|
SCT సిలిండర్ సిరీస్ అంటే ఏమిటి?
SCT సిలిండర్ ప్రామాణిక సిరీస్ వాయు సిలిండర్ టై రాడ్ రకానికి చెందినది
