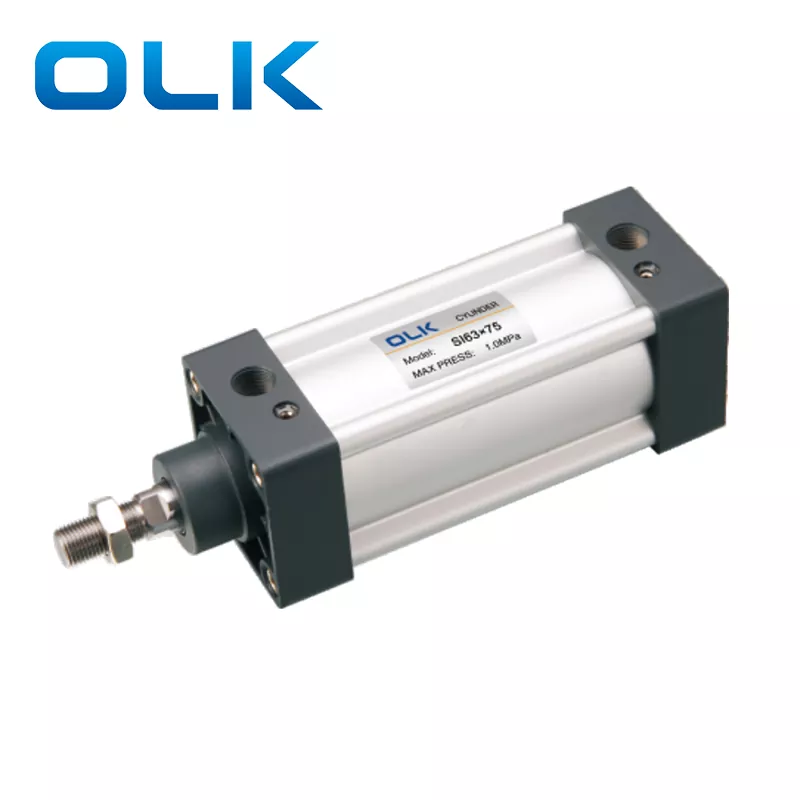

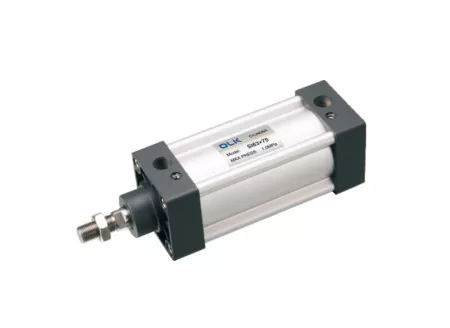

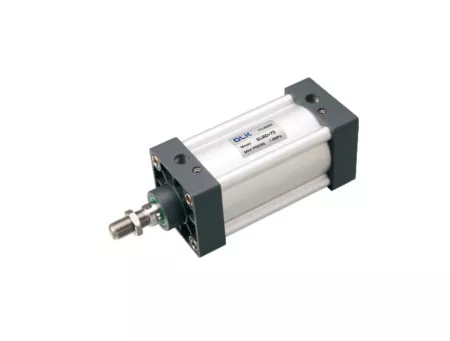

SI సిరీస్ ISO15552 ప్రామాణిక వాయు సిలిండర్ మూడు రకాలుగా అందుబాటులో ఉంది: ప్రామాణిక డబుల్-యాక్టింగ్, SID డబుల్-రాడ్ డబుల్-యాక్టింగ్ మరియు సర్దుబాటు స్ట్రోక్తో SIJ డబుల్-రాడ్ డబుల్-యాక్టింగ్. అవి ISO 15552 ప్రమాణానికి అనుగుణంగా ఉంటాయి, అంటే వాటి ఇన్స్టాలేషన్ కొలతలు కంటే పెద్దవిSU వాయు సిలిండర్లుఅదే పరిమాణంలో. స్థిర ఉపకరణాలు పరస్పరం మార్చుకోలేవు మరియు ISO 15552 (గతంలో ISO 6431) స్పెసిఫికేషన్లకు మాత్రమే అనుకూలంగా ఉంటాయి.
SI vs SU న్యూమాటిక్ సిలిండర్లు: ముఖ్య తేడాలు మరియు స్పెసిఫికేషన్ పోలిక
2.పిస్టన్ సీల్ 2 Y-ఆకార వన్-వే సీల్ స్ట్రక్చర్తో కూడి ఉంటుంది, ఇది పరిహారం ఫంక్షన్, సుదీర్ఘ సేవా జీవితం మరియు తక్కువ ప్రారంభ ఒత్తిడిని కలిగి ఉంటుంది,
3.టై రాడ్ లేకుండా 米-ఆకారపు అల్యూమినియం పైపు మంచి తుప్పు నిరోధకతను కలిగి ఉంటుంది;
4.సిలిండర్ యొక్క బఫర్ సర్దుబాటు మృదువైనది మరియు స్థిరంగా ఉంటుంది:
5.అనేక స్పెసిఫికేషన్లతో సంస్థాపన కోసం సిలిండర్లు మరియు ఉపకరణాలు ఐచ్ఛికం.

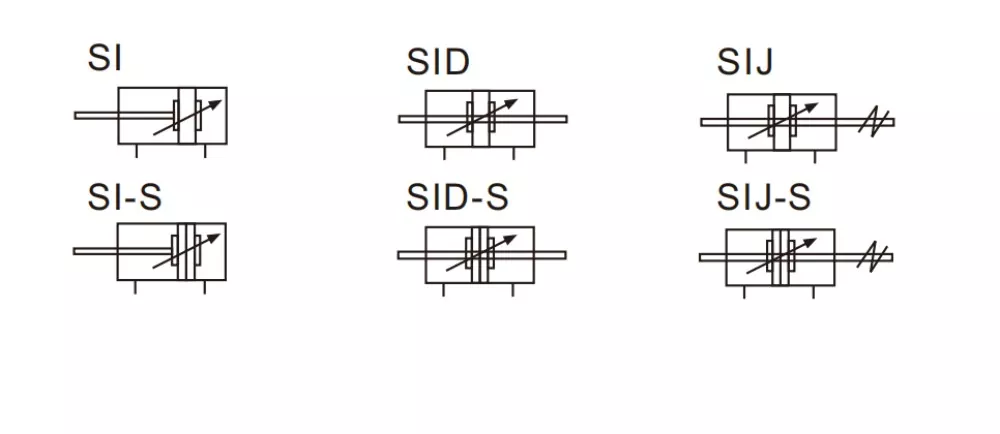

SI సిరీస్ ISO15552 ప్రామాణిక వాయు సిలిండర్ చిహ్నం:
|
ఆర్డర్ కోడ్ |
|
|||||||||
|
మరియు |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
SID |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
చెప్పండి |
160 |
|
X |
50 |
-- |
20 |
S |
|
|
|
|
మోడల్ |
బోర్ పరిమాణం |
రాడ్ పదార్థం |
|
స్ట్రోక్ |
|
సర్దుబాటు స్ట్రోక్ |
అయస్కాంతం |
మౌంటు రకం |
సీలింగ్ పదార్థం |
థ్రెడ్ రకం |
|
SI: డబుల్ యాక్టింగ్ రకం |
|
ఖాళీ: మధ్యస్థ కార్బన్ స్టీల్ |
|
|
|
10:10మి.మీ |
ఖాళీ: అయస్కాంతం లేకుండా |
|
ఖాళీ:TPU |
ఖాళీ: PT (55°) |
|
SID:డబుల్ రాడ్ రకం |
|
A:SUS420J2 |
|
|
|
20:20మి.మీ |
S: అయస్కాంతంతో |
H: విటన్ |
G:G (55°) |
|
|
SIJ: సర్దుబాటు చేయగల స్ట్రోక్ రకం |
|
B:SUS304 |
|
|
|
30:30మి.మీ |
|
N:NBR |
T:NPT(60°) |
|
|
బోర్ సైజు(మిమీ) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
నటన మోడ్ |
డబుల్ యాక్టింగ్ |
|||||||||
|
పని చేసే మాధ్యమం |
శుభ్రమైన గాలి |
|||||||||
|
స్థిర రూపం |
మరియు |

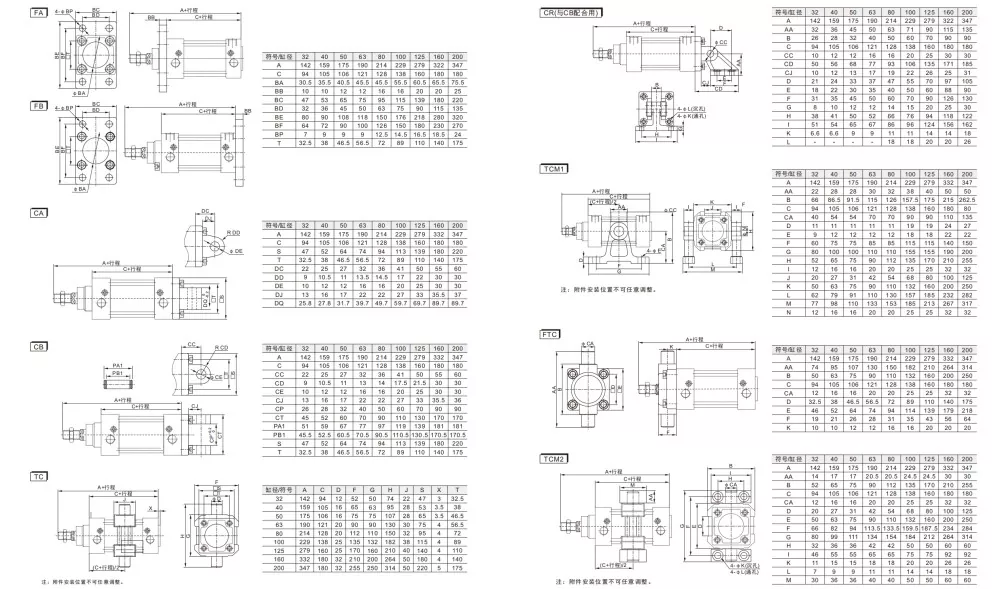

FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
SID |
FA LB TC FTC TCM1 TCM2 |
|||||||||
|
చెప్పండి |
||||||||||
|
పని ఒత్తిడి |
0.1-1.0 MPa (14-145Psi) |
|||||||||
|
రుజువు ఒత్తిడి |
1.5 Mpa (215Psi) |
|||||||||
|
పని ఉష్ణోగ్రత పరిధి |
‘-20-80℃ |
|||||||||
|
వేగం పరిధిని ఉపయోగించండి |
30-800 |
30-500 |
||||||||
|
30-800 |
సర్దుబాటు చేయగల బఫర్ |
|||||||||
|
బఫరింగ్ దూరం(మిమీ) |
27 |
30 |
36 |
40 |
50 |
|||||
|
పోర్ట్ పరిమాణం |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
PT3/4 |
|||||
SI vs SU న్యూమాటిక్ సిలిండర్లు: ముఖ్య తేడాలు మరియు స్పెసిఫికేషన్ పోలిక
|
మోడల్: |
అవి
|
మరియు
|
|
ప్రామాణికం |
SU సిరీస్ సిలిండర్ : JIS / AirTac |
SI సిరీస్ సిలిండర్:ISO1552 (ISO6431) |
|
అనువర్తిత దేశాలు/ప్రాంతాలు |
ఎక్కువగా ఆసియా పరికరాలలో ఉపయోగించబడుతుంది (ముఖ్యంగా తైవాన్ మరియు జపాన్ సిస్టమ్ పరికరాలు) |
ఎక్కువగా యూరోపియన్ మరియు అమెరికన్ పరికరాలు, ఆటోమేషన్ ఉత్పత్తి లైన్లలో ఉపయోగిస్తారు |
|
సంస్థాపన పరిమాణం |
కాంపాక్ట్ |
పెద్దది |
|
బోర్ పరిమాణం |
32-400 |
32-200 |
|
స్థిర ఉపకరణాలు |
ఉపకరణాలు అనుకూలంగా ఉంటాయిSC సిరీస్ న్యూమాటిక్ |
ISO6431 సిరీస్ (CA, SI, SAI, SE) ఉత్పత్తుల కోసం అంతర్గత లింక్లను పెంచండి |
|
అంతర్గత నిర్మాణ వ్యత్యాసాలు (బయటి నుండి కనిపించవు) |
ముగింపు కవర్ కొలతలు (మౌంటు హోల్ పొజిషన్లు, సిలిండర్ హెడ్ సైజు, సిలిండర్ టెయిల్ సైజు) పిస్టన్ రాడ్ థ్రెడ్ పొడవు సిలిండర్ ప్రొఫైల్ యొక్క అంతర్గత గాడి నిర్మాణం యూరోపియన్ మరియు జపనీస్ ప్రామాణిక మౌంటు రంధ్రాల మధ్య తేడాలు SU న్యూమాటిక్ సిలిండర్ మరియు SI ఎయిర్ సిలిండర్ పరస్పరం మార్చుకోలేము మరియు ఉపకరణాలు (CA /CB ఫుట్ బ్రాకెట్లు,FA-ఫ్లాంజెస్,TC-M, ఉమ్మడి తలలు) అనుకూలంగా లేవు |
|
SI సిలిండర్లు ఏ బ్రాండ్ను భర్తీ చేయగలవు?
SI సిలిండర్లు AIRTAC యొక్క SI సిరీస్ సిలిండర్లను భర్తీ చేయగలవు. అయితే, AIRTAC SI సిరీస్ను నిలిపివేసిందని దయచేసి గమనించండి. వారి కొత్త రీప్లేస్మెంట్ మోడల్ను SAI సిరీస్ న్యూమాటిక్ సిలిండర్ అని పిలుస్తారు, ఇది అదే ఫంక్షన్ మరియు అదే మౌంటు కొలతలు కలిగి ఉంటుంది.
కొత్త SAI సిరీస్ మరియు పాత SI సిరీస్ స్టాండర్డ్ ఎయిర్ సిలిండర్ మధ్య తేడాలు ఏమిటి?
FA FB CA CB CR LB TC FTC TCM1 TCM2
SI ఏ రకమైన సిలిండర్?
SI ఒక ప్రామాణిక గాలి సిలిండర్.
