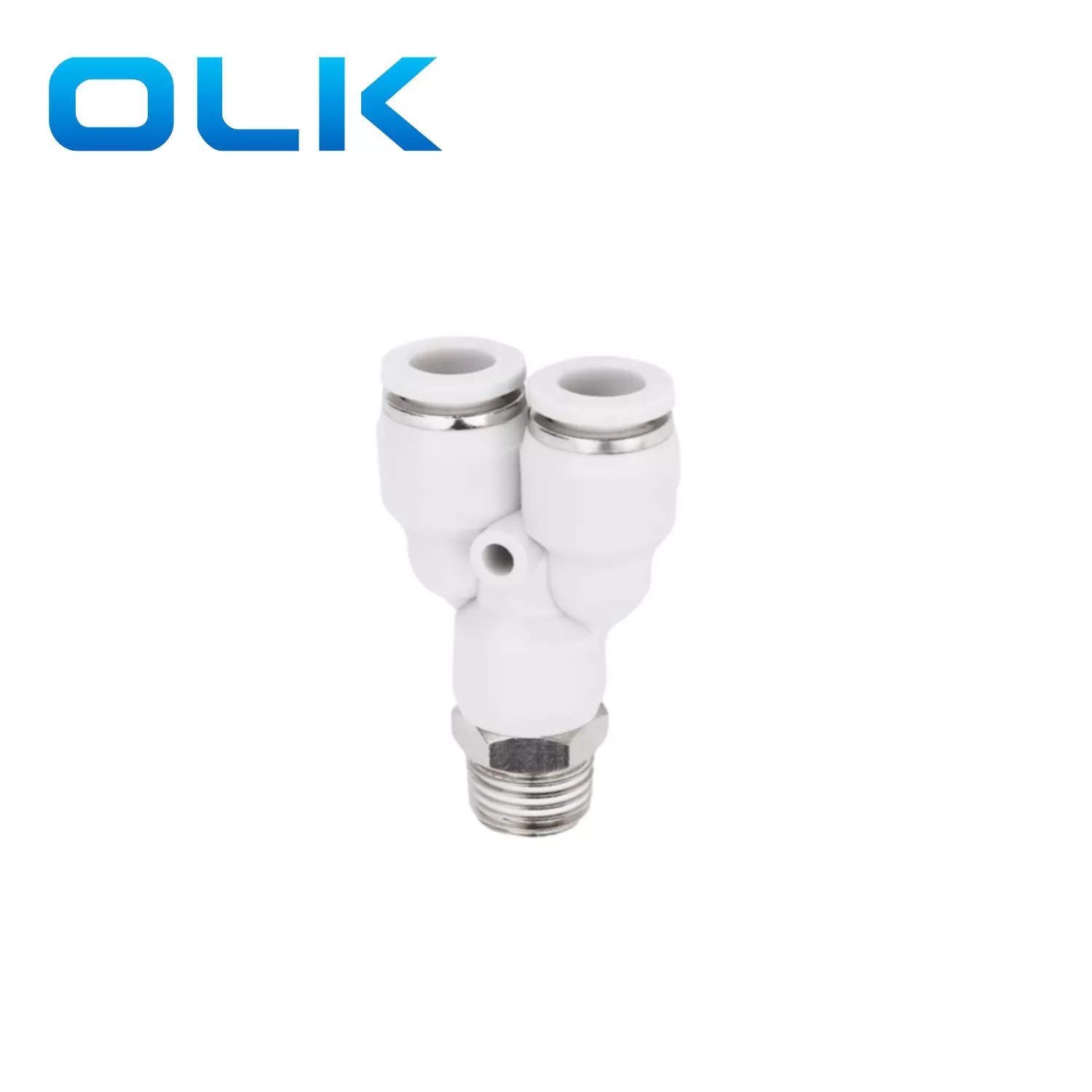

PX Y టైప్ పుష్-ఇన్ ట్యూబ్ ఫిట్టింగ్

ఆర్డర్ కోడ్

PX

8

--

01

మోడల్

ట్యూబ్ పరిమాణం (మెట్రిక్)

థ్రెడ్ రకం (55° స్ట్రెయిట్ ట్యూబ్ థ్రెడ్)

PX సిరీస్ అమరిక

4:4మి.మీ

01:G1/8

6:6మి.మీ

02:G1/4

8:8మి.మీ

03:G3/8

10:10మి.మీ

04:G1/2

12:12మి.మీ

14:14మి.మీ

16:16మి.మీ

ద్రవం

గాలి/నీరు(షరతులతో కూడినది)/వాక్యూమ్

ఆపరేటింగ్ ఒత్తిడి

0-1.0Mpa

వాక్యూమ్ ఒత్తిడి

-100Kpa (10 టోర్)

ఆపరేటింగ్ ఉష్ణోగ్రత

-10-60℃

మెటీరియల్

నైలాన్(PA),పాలియురేతేన్(PU)

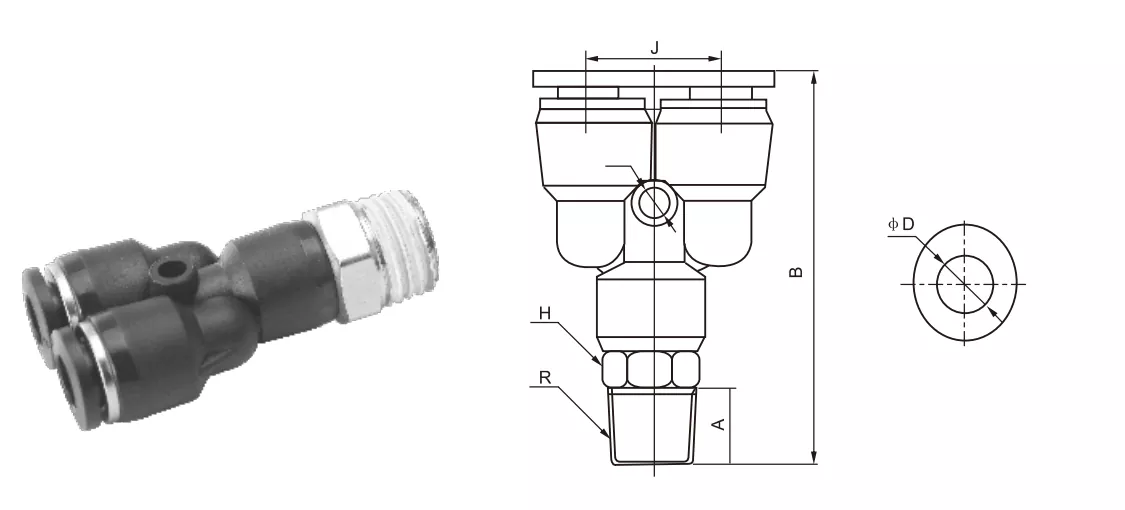

ఇంచ్ ట్యూబ్ ఫిట్టింగ్

మెట్రిక్ ట్యూబ్ ఫిట్టింగ్

φD

R

A

B

E

J

φd

PX5/32-M5

PX4-M5

4

M5

4.5

42.5

10

10.8

2.5

PX5/32-01

PX4-01

4

R1/8

7

43

10

10.8

2.5

PX5/32-02

PX4-02

4

R1/4

9

44

14

10.8

3

PX1/4-M5

PX6-M5

6

M5

4.5

41.5

12

13.4

3.5

PX1/4-01

PX6-01

6

R1/8

6.5

46

12

13.4

3.5

PX1/4-02

PX6-02

6

R1/4

9

48.5

14

13.4

3.5

PX1/4-03

PX6-03

6

R3/8

10

49

17

13.4

3.5

PX1/4-04

PX6-04

6

R1/2

10

51

21

13.4

3.5

PX5/16-01

PX8-01

8

R1/8

8

51

14

15.8

4

PX5/16-02

PX8-02

8

R1/4

10

52.5

14

15.8

4

PX5/16-03

PX8-03

8

R3/8

10

53.5

17

15.8

4

PX5/16-04

PX8-04

8

R1/2

11

55

21

15.8

4

PX3/8-01

PX10-01

10

R1/8

8

56.5

17

19

4

PX3/8-02

PX10-02

10

R1/4

10

58

17

19

4

PX3/8-03

PX10-03

10

R3/8

10

58

17

19

4

PX3/8-04

PX10-04

10

R1/2

11

59

21

19

4

PX1/2-01

PX12-01

12

R1/8

8

62

19

21.5

4

PX1/2-02

PX12-02

12

R1/4

10

70

19

21.5

4.5

PX1/2-03

PX12-03

12

R3/8

10

70

19

21.5

4.5

PX1/2-04

PX12-04

12

R1/2

11

65

21

21.5

4

PX16-03

16

R3/8

11

PX16-04

16

R1/2

12

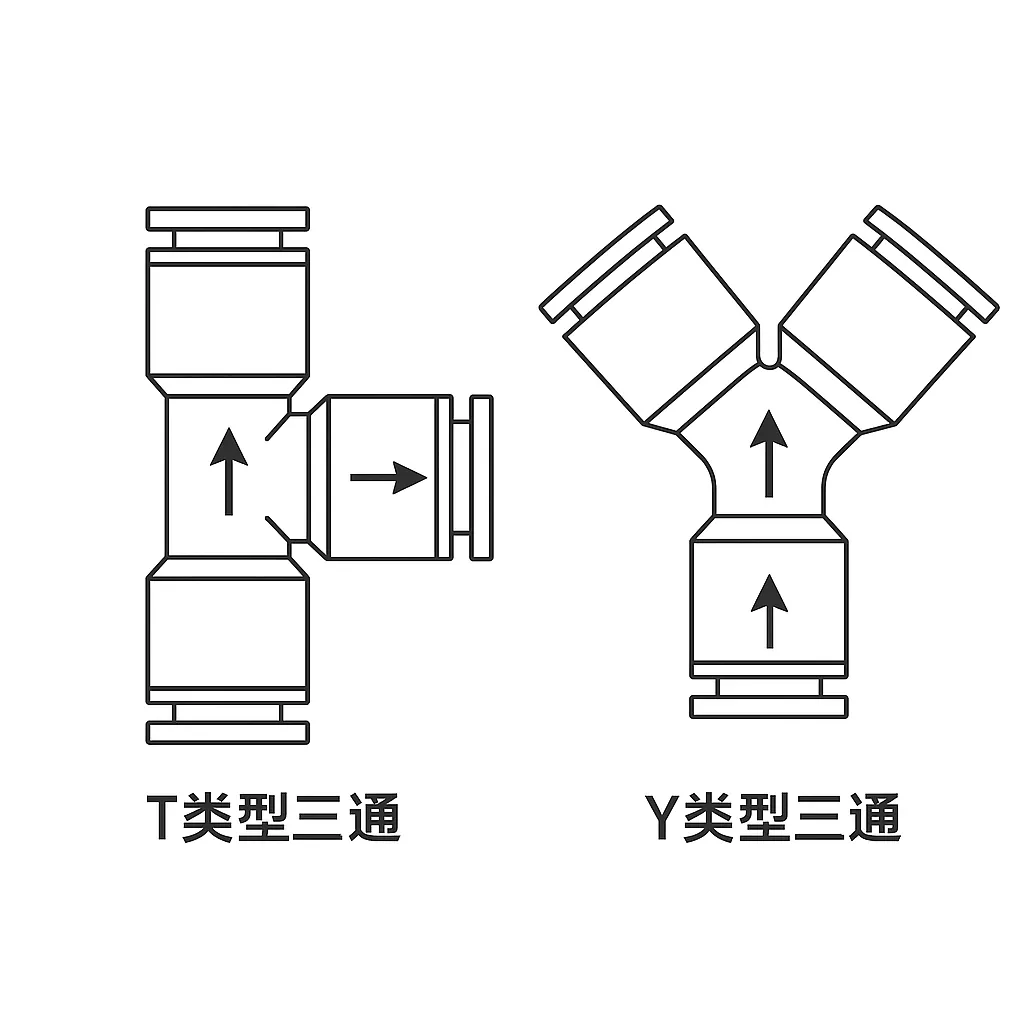

T మరియు Y-ఆకారపు పుష్-ఇన్ ట్యూబ్ ఫిట్టింగ్ మధ్య సారూప్యతలు మరియు తేడాలు:

టీ ఫిట్టింగ్ (PB,PD)

"T" నిర్మాణం మరియు 90 ° కోణంలో కలుస్తుంది వంటి 3 వే న్యూమాటిక్ ఫిట్టింగ్

Y ఫిట్టింగ్(PX )

"Y" స్ట్రక్చర్ మరియు స్మూత్ ఫ్లో డైరెక్షన్ వంటి 3 మార్గాలు సరిపోతాయి, గాలి ప్రవాహానికి మరింత అనుకూలంగా ఉంటుంది

T-ఆకారపు న్యూమాటిక్ ఫిట్టింగ్‌తో పోలిస్తే, Y-ఆకారపు కనెక్టర్ ఫిట్టింగ్ ఫ్లో సున్నితంగా ఉంటుంది మరియు తక్కువ నిరోధకతను కలిగి ఉంటుంది
