సాధారణంగా చెప్పాలంటే,PU ట్యూబ్గ్యాస్ రవాణా కోసం ఎయిర్ కంప్రెషర్లపై ఇన్స్టాల్ చేయబడతాయి. క్రియాత్మకంగా చెప్పాలంటే, ఇది నీరు మరియు ఇతర ద్రవాలను కూడా రవాణా చేయగలదు, అయితే PU పైపుల తుప్పు నిరోధకత ముఖ్యంగా బలంగా లేదు.
అందుబాటులో ఉన్న పరికరాలు: వాయు పరికరాలు, ఎయిర్ కంప్రెసర్, వాయు ఉపకరణాలు, ఎయిర్ పంప్, ఎయిర్ సిలిండర్, కట్టింగ్ మెషిన్, స్ప్రేయింగ్ పరికరాలు, వెల్డింగ్ పరికరాలు, పారిశ్రామిక రోబోట్, ప్యాకేజింగ్ మెషిన్, పర్యావరణ నియంత్రణ పరికరాలు, హ్యూమిడిఫైయర్, డస్ట్ రిమూవల్ పరికరాలు, వెంటిలేషన్ సిస్టమ్, స్ప్రే సిస్టమ్, కూలింగ్ పరికరాలు. ప్రయోగశాల మరియు వైద్య పరికరాలు: ప్రయోగశాల సాధనాలు, ఎనలైజర్లు, వైద్య గ్యాస్ పరికరాలు, గాలి నమూనాలు. వాహనాలు మరియు యంత్రాలు: ఆటోమోటివ్ మెయింటెనెన్స్ ఎక్విప్మెంట్, న్యూమాటిక్ సస్పెన్షన్ సిస్టమ్స్, అగ్రికల్చరల్ మెషినరీ ఆటోమేషన్ ప్రొడక్షన్ ఎక్విప్మెంట్: అసెంబ్లీ లైన్స్, కన్వేయర్ సిస్టమ్స్, టెస్టింగ్ ఎక్విప్మెంట్ ఇతర పరికరాలు: పానీయం ఫిల్లింగ్ మెషీన్స్, ఫుడ్ ప్రాసెసింగ్ ఎక్విప్మెంట్ ఇన్ఫ్లేటర్స్, సాన్లోబ్లాటర్స్.
PU గాలి గొట్టం ఆటోమేషన్ సామగ్రిలో విస్తృతంగా ఉపయోగించబడుతుంది.
| PU (పాలియురేతేన్ పైపు) | PA (నైలాన్ ట్యూబ్) | PE (పాలిథిలిన్ పైపు) | రబ్బరు గొట్టం | అల్లిన రీన్ఫోర్స్డ్ గొట్టం | అల్ట్రా ఫ్లెక్సిబుల్ గొట్టాలు | PU ఫ్లాట్ గొట్టం | |
| ఫీచర్లు: | అత్యంత సాధారణంగా ఉపయోగించే గాలి గొట్టం, చాలా అనువైన మంచి, మృదువైన ఉపరితలం, తక్కువ అంతర్గత నిరోధకత. | అధిక కాఠిన్యం, మంచి దృఢత్వం, ఆకృతిని నిర్వహించగల సామర్థ్యం | మృదువైన పదార్థం, సెమీ పారదర్శకం, తక్కువ ధర. | సహజ లేదా సింథటిక్ రబ్బరు నుండి తయారు చేయబడింది మరియు అల్లిన పొరతో బలోపేతం చేయబడింది | పాలిస్టర్, అరామిడ్ ఫైబర్ లేదా స్టెయిన్లెస్ స్టీల్ వైర్ యొక్క బాహ్య అల్లిన రీన్ఫోర్స్మెంట్ లేయర్తో PU లేదా నైలాన్ ట్యూబ్లు, మెరుగైన పీడన నిరోధకత మరియు యాంత్రిక బలాన్ని అందిస్తాయి. | ప్రత్యేక పదార్థాలు మరియు ప్రక్రియలను ఉపయోగించి, వశ్యత సాధారణ PU పైపుల కంటే చాలా ఎక్కువగా ఉంటుంది | పైప్ బాడీ ఫ్లాట్గా ఉంటుంది మరియు బహుళ పైప్లైన్లను సమాంతరంగా విలీనం చేయవచ్చు. |
| అడ్వాంటేజ్ | మంచి వశ్యత, దుస్తులు నిరోధకత, టోర్షన్ నిరోధకత, తేలికైనది, కాయిల్ మరియు ఇన్స్టాల్ చేయడం సులభం | అధిక పీడన నిరోధకత, అధిక ఉష్ణోగ్రత నిరోధకత (110 ° C వరకు), అద్భుతమైన చమురు మరియు రసాయన నిరోధకత, మరియు సులభంగా ఆక్సీకరణం చెందదు | చౌక ధర, మంచి తక్కువ-ఉష్ణోగ్రత నిరోధకత మరియు తుప్పు నిరోధకత (యాసిడ్, ఆల్కలీ). | అద్భుతమైన స్థితిస్థాపకత, కంపనాలను గ్రహిస్తుంది మరియు బలమైన వాతావరణ నిరోధకతను కలిగి ఉంటుంది. | అధిక పీడన నిరోధకత (సాధారణ పైపుల కంటే చాలా రెట్లు ఎక్కువ), విస్తరణ వ్యతిరేకత మరియు మంచి పల్స్ పనితీరు | చాలా మృదువుగా, చాలా చిన్న వంపు వ్యాసార్థంతో, పదేపదే వంగడం అలసటకు నిరోధకతను కలిగి ఉంటుంది మరియు నాట్లను విచ్ఛిన్నం చేయడం సులభం కాదు. | స్థలాన్ని ఆదా చేయడం, చక్కగా మరియు అందమైనది, బహుళ వాయు వనరులను నిర్వహించడం సులభం మరియు చిక్కులను నివారించడం. |
| ప్రతికూలత | అధిక ఉష్ణోగ్రత నిరోధక పనితీరు సగటు (సాధారణంగా -10 ° C~+60 ° C), మరియు చమురు మరియు రసాయన నిరోధకత నైలాన్ పైపుల వలె మంచిది కాదు. | తక్కువ వశ్యత, తక్కువ ఉష్ణోగ్రతల వద్ద సులభంగా పెళుసుగా ఉంటుంది మరియు బెండింగ్ ఇన్స్టాలేషన్కు పెద్ద స్థలం అవసరం. | పేలవమైన ఒత్తిడి నిరోధకత, అధిక ఉష్ణోగ్రతలకు నిరోధకత లేదు, వృద్ధాప్యానికి గురవుతుంది మరియు బలహీనమైన దుస్తులు నిరోధకత. | చాలా స్థూలమైన, అధిక అంతర్గత గోడ నిరోధకత మరియు సులభంగా వృద్ధాప్యంతో, ప్లాస్టిక్ పైపులు క్రమంగా ఆధునిక వాయు వ్యవస్థలను భర్తీ చేశాయి. | వశ్యత తగ్గుతుంది, బెండింగ్ వ్యాసార్థం పెరుగుతుంది మరియు ధర మరింత ఖరీదైనది. | ధర సాధారణంగా ఎక్కువగా ఉంటుంది మరియు ఒత్తిడి నిరోధకత అదే స్పెసిఫికేషన్ యొక్క సాధారణ పైపుల కంటే కొంచెం తక్కువగా ఉండవచ్చు. | బెండింగ్ దిశ పరిమితం చేయబడింది (చదునైన దిశ వైపు మాత్రమే వంగి ఉంటుంది), మరియు ధర సాపేక్షంగా ఎక్కువగా ఉంటుంది |
| సాధారణ అప్లికేషన్లు: | రోబోటిక్ చేతులు మరియు మొబైల్ పరికరాల వంటి తరచుగా కదలికలు మరియు వంగడం అవసరమయ్యే పరిస్థితులలో, అధిక సంఖ్యలో వాయు పరికరాలను కనెక్ట్ చేయడానికి అనువైన బలమైన సార్వత్రికత | యంత్ర పరికరాలు, ఆటోమోటివ్ తయారీ మరియు అధిక-ఉష్ణోగ్రత పరికరాలు దగ్గర పైప్లైన్లు వంటి చమురు మరియు ఉష్ణోగ్రత నిరోధకత అవసరమయ్యే స్థిర సంస్థాపన. | అల్పపీడనం, తాత్కాలిక గ్యాస్ పాత్ కనెక్షన్లు లేదా నీరు మరియు వ్యవసాయ నీటిపారుదల వంటి క్లిష్టమైన ప్రాంతాలకు అనుకూలం. ప్రధాన సర్క్యూట్ల కోసం వాయు సర్క్యూట్లలో తక్కువ సాధారణంగా ఉపయోగించబడుతుంది. | ప్రధానంగా భారీ పరికరాలు, నిర్మాణ యంత్రాలు మరియు గొప్ప వశ్యత మరియు కంపన నిరోధకత అవసరమయ్యే సందర్భాలలో ఉపయోగిస్తారు. | అధిక-పీడన వాయు వ్యవస్థలు, ఎయిర్ కంప్రెసర్ అవుట్లెట్లు, సుదూర ప్రధాన గ్యాస్ సరఫరా పైప్లైన్లు మరియు పీడన పప్పులు తరచుగా ఉత్పత్తి అయ్యే పరిస్థితులలో ఉపయోగించబడుతుంది. | రోబోట్ బాడీ లోపల ఉన్న డ్రాగ్ చైన్ (ట్యాంక్ చైన్), ఇది హై-ఫ్రీక్వెన్సీ రెసిప్రొకేటింగ్ మోషన్కు లోనవుతుంది మరియు చాలా ఎక్కువ సౌలభ్యం అవసరమయ్యే పరికరాలు. | వర్క్స్టేషన్లు, వాల్వ్ ఐలాండ్ల నుండి యాక్యుయేటర్ల నుండి సెంట్రలైజ్డ్ పైపింగ్ వంటి బహుళ ఎగ్జిక్యూషన్ భాగాలతో పరికరాల కోసం గ్యాస్ పాత్ యొక్క సారాంశం. |
పాలియురేతేన్ ట్యూబ్ (PU) ట్యూబ్ నాలుగు రంగులలో వస్తుంది: నీలం, పారదర్శకం, ఎరుపు మరియు నీలం. వాయు పరికరాలలో పనిచేసే ట్యూబ్ను వేరు చేయడం మరియు కనెక్ట్ చేయడం మాకు సౌకర్యంగా ఉంటుంది. ప్రత్యేకంగా, ఇది ప్రతి కంపెనీ యొక్క ప్రామాణిక స్పెసిఫికేషన్లపై ఆధారపడి ఉంటుంది. ఉదాహరణకు, కొన్ని కంపెనీలకు వాక్యూమ్ కోసం పారదర్శక ట్యూబ్లు, ఎయిర్ ఇన్లెట్ కోసం బ్లూ ట్యూబ్లు మరియు ఎయిర్ అవుట్లెట్ కోసం ఆరెంజ్ ట్యూబ్లు వేర్వేరు పైప్లైన్లను వేరు చేయడానికి మరియు ఎయిర్ సర్క్యూట్ నిర్వహణ సమయంలో త్వరితగతిన ట్రబుల్షూటింగ్ మరియు పొజిషనింగ్ను సులభతరం చేయడానికి అవసరం.

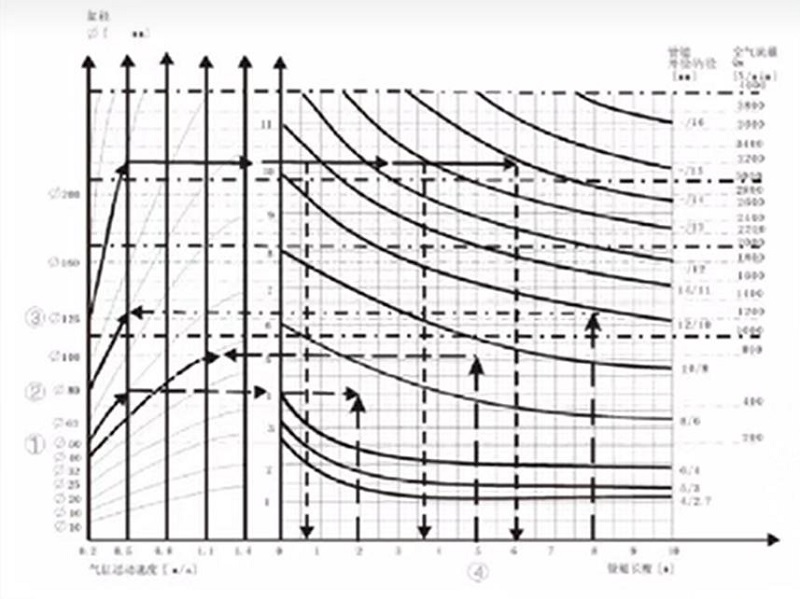

ముందుగా, PU గాలి గొట్టం యొక్క పరిమాణం ప్రవాహం రేటును నిర్ణయించగలదని మాకు తెలుసు. వాయు గొట్టం పెద్దది, ప్రవాహ సామర్థ్యం బలంగా ఉంటుంది, ఇది గాలి సిలిండర్ యొక్క ఆపరేటింగ్ వేగాన్ని ప్రభావితం చేస్తుంది.
ఖచ్చితంగా చెప్పాలంటే, ఎంపిక చేసేటప్పుడు, మేము స్ట్రోక్, నిమిషానికి పరుగుల సంఖ్య, సిలిండర్ వ్యాసం మొదలైన పారామితులను గణన కోసం చేర్చాలి. అయినప్పటికీ, సంబంధిత అనుభవం ఆధారంగా, సిలిండర్ల యొక్క విభిన్న వివరణలు ఎయిర్ లైన్ గొట్టాల సంబంధిత స్పెసిఫికేషన్లతో సిఫార్సు చేయబడ్డాయి.
| ఎయిర్ సిలిండర్ బోర్ సైజు(మిమీ) | ట్యూబ్ పరిమాణం (మిమీ) |
| ɸ16 | ɸ4 |
| ɸ16-ɸ32 | ɸ6 |
| ɸ32-ɸ63 | ɸ8 |
| ɸ63-ɸ100 | ɸ10 |
| ɸ100 | ɸ12 |
1. వాల్వ్ ఆపరేషన్ కోసం ప్రధాన పైప్లైన్ కొంచెం పెద్ద పైపులను ఎంచుకోవచ్చు (దీని వలన అదనపు గాలి వినియోగం ఉండదు, కాబట్టి ఆపరేషన్ సమయంలో అదనపు ఖర్చులు ఉండవు).
2. అయితే, వాల్వ్ మరియు సిలిండర్ మధ్య పైప్ క్రింది సూత్రాల ప్రకారం ఆప్టిమైజ్ చేయబడాలి: పైపు వ్యాసం చాలా తక్కువగా ఉంటే, అది థొరెటల్ అవుతుంది, తద్వారా సిలిండర్ వేగాన్ని పరిమితం చేస్తుంది; అయినప్పటికీ, అధిక పైపు వ్యాసం స్తబ్దతకు కారణమవుతుంది, తద్వారా గాలి వినియోగం పెరుగుతుంది మరియు సమయం నింపుతుంది.
3. బెండింగ్ వ్యాసార్థాన్ని పరిగణనలోకి తీసుకోవడం అవసరం, మరియు డ్రాగ్ చైన్ను ఉపయోగిస్తున్నప్పుడు బెండింగ్ వ్యాసార్థాన్ని తనిఖీ చేయడం చాలా ముఖ్యం.
PU గొట్టాలు సాధారణంగా గది ఉష్ణోగ్రత వద్ద 10 kg/cm² పని ఒత్తిడిని కలిగి ఉంటాయి, అయితే ఇది పరిమాణం మరియు నమూనాపై ఆధారపడి మారవచ్చు. అధిక పీడన అనువర్తనాల కోసం, రీన్ఫోర్స్డ్ PU అల్లిన గొట్టాలు ఉత్తమ ఎంపిక. ఇది మూడు-పొరల డిజైన్తో నిర్మించబడింది-బయటి PU, మధ్య పాలిస్టర్ అల్లిన ఉపబలము మరియు అంతర్గత PU-మెరుగైన ఒత్తిడి నిరోధకత మరియు మన్నికను అందిస్తుంది. అదనంగా, ఈ రకమైన PU గొట్టాలు గాలి మరియు నీటి బదిలీకి అనుకూలంగా ఉంటాయి.
ఎంపిక సూత్రం: బర్స్ట్ ఒత్తిడి ≥ 3 × పని ఒత్తిడి
ప్రత్యేకించి 6mm మరియు 8mm PU ట్యూబ్ల వంటి విభిన్న పరిమాణాలు ఉపయోగించబడినప్పుడు, సంస్థాపన స్థలం మరియు పరికరాల కదలికలో PU గొట్టాల సౌలభ్యం కీలక పాత్ర పోషిస్తుంది. 6mm PU ట్యూబ్ వంటి చిన్న డయామీటర్లు గట్టి బెండింగ్ రేడియస్ని అందిస్తాయి, వీటిని కంట్రోల్ ప్యానెల్లు లేదా స్థలం పరిమితంగా ఉండే చిన్న ఆటోమేషన్ సిస్టమ్ల వంటి కాంపాక్ట్ ఇన్స్టాలేషన్లకు అనువైనదిగా చేస్తుంది. దీనికి విరుద్ధంగా, 8mm PU గొట్టాలు అధిక వాయుప్రసరణ సామర్థ్యాన్ని అందిస్తుంది మరియు సాధారణంగా వాయు సాధనాలు లేదా పెద్ద యంత్రాలు వంటి అనువర్తనాల్లో ఉపయోగించబడుతుంది, ఇక్కడ ఫ్లెక్సిబిలిటీ మరియు ఫ్లో పనితీరు రెండూ అవసరం. రోబోటిక్ ఆయుధాలు లేదా ప్యాకేజింగ్ మెషీన్లు వంటి డైనమిక్ సిస్టమ్లలో, అధిక-నాణ్యత గల పాలియురేతేన్ గొట్టాలు కింకింగ్ లేకుండా మృదువైన కదలికను నిర్ధారిస్తాయి, సామర్థ్యాన్ని మెరుగుపరుస్తాయి మరియు సేవా జీవితాన్ని పొడిగిస్తాయి. సరైన పరిమాణాన్ని ఎంచుకోవడం నేరుగా సిస్టమ్ పనితీరు మరియు ఇన్స్టాలేషన్ సామర్థ్యాన్ని ప్రభావితం చేస్తుంది.
మృదువుగా, వంగడానికి నిరోధకతను కలిగి ఉంటుంది, వంగిన తర్వాత త్వరగా పుంజుకోగలదు, వంగేటప్పుడు అడ్డుపడే అవకాశం తక్కువ, ఆటోమేషన్ సిస్టమ్లకు ప్రత్యేకం, జామింగ్ లేకుండా పరికరాలు రూటింగ్
మెటీరియల్ ఫార్ములా మరియు అప్లికేషన్ ఆధారంగా PU పైపుల కాఠిన్యం సాధారణంగా 60A మరియు 95A మధ్య ఉంటుంది. 60APU ట్యూబ్మృదువుగా మరియు సులభంగా వంగి ఉంటుంది, తరచుగా కదలికలు అవసరమయ్యే సన్నివేశాలకు అనుకూలం; 95A PU ట్యూబ్ కష్టతరమైనది మరియు అధిక పీడనం లేదా దీర్ఘకాలిక స్థిరీకరణ అవసరమయ్యే పరిస్థితులకు అనుకూలంగా ఉంటుంది. ఎన్నుకునేటప్పుడు, వాస్తవ అవసరాలకు అనుగుణంగా వశ్యత మరియు దృఢత్వాన్ని సమతుల్యం చేయడం అవసరం.
①. మెటీరియల్ నిష్పత్తి: పాలియురేతేన్లోని మృదువైన మరియు కఠినమైన విభాగాల నిష్పత్తి నేరుగా కాఠిన్యాన్ని ప్రభావితం చేస్తుంది మరియు నిష్పత్తిని సర్దుబాటు చేయడం ద్వారా పైప్ యొక్క లక్షణాలను మార్చవచ్చు.
②. సంకలితాలు: కొన్ని పూరకాలు లేదా ప్లాస్టిసైజర్ల జోడింపు దృఢత్వాన్ని పెంచే సిలికా చేరిక వంటి కాఠిన్యాన్ని గణనీయంగా మారుస్తుంది.
③. ఉత్పత్తి ప్రక్రియ: ఎక్స్ట్రాషన్ ఉష్ణోగ్రత మరియు శీతలీకరణ రేటు వంటి ప్రక్రియ పారామితులు కూడా తుది కాఠిన్యంపై సూక్ష్మ ప్రభావాలను కలిగి ఉంటాయి.
·డైనమిక్ అప్లికేషన్: తరచుగా వంగుతున్న దృశ్యాలలో (మెకానికల్ ఆర్మ్ గ్యాస్ సరఫరా వంటివి), అలసట పగుళ్లను నివారించడానికి 60A నుండి 75A వరకు ఉండే గొట్టాలను ఎంచుకోవాలని సిఫార్సు చేయబడింది.
·అధిక పీడన వాతావరణం: సంపీడన బలాన్ని నిర్ధారించడానికి అధిక-పీడన ద్రవాలను రవాణా చేసేటప్పుడు 85A లేదా అంతకంటే ఎక్కువ ఉన్న గట్టి పైపులను ఉపయోగించమని సిఫార్సు చేయబడింది.
వేర్ రెసిస్టెన్స్ ఆవశ్యకతలు: నేలపై లాగడం లేదా రాపిడి ఉన్న సందర్భాల్లో, దాదాపు 80A సమతుల్య కాఠిన్యం మరింత అనువైనది.
①. కాఠిన్యాన్ని తనిఖీ చేయండి మరియు 85-95Aని గుర్తించండి. వేసవిలో, 98A యొక్క కాఠిన్యం అధిక ఉష్ణోగ్రతల వద్ద సులభంగా మెత్తబడదు; 95A శీతాకాలంలో కాఠిన్యం, చల్లని శీతాకాలంలో సులభంగా గట్టిపడదు. చాలా మృదువైనది కోపం తెచ్చుకోవడం సులభం; చాలా గట్టిగా మరియు పగుళ్లకు గురయ్యే అవకాశం ఉంది
②. బుడగలు లేకుండా ట్యూబ్ గోడను సమానంగా పించ్ చేయండి. పించ్ చేసినప్పుడు ఏదైనా బోలు లేదా పుటాకార జుట్టు ఉంటే, అది లోపభూయిష్టంగా పరిగణించబడుతుంది
③. స్థితిస్థాపకతను తనిఖీ చేయండి. 90 డిగ్రీలు వంగిన తర్వాత, అది సెకన్లలో పుంజుకుంటుంది. రీబౌండ్ నెమ్మదిగా ఉంటే మరియు క్రీజులు మిగిలి ఉంటే, వాటిని ఉపయోగించకూడదు
④. లోపలి వ్యాసాన్ని తనిఖీ చేయండి మరియు పరికరాల ఒత్తిడికి అనుగుణంగా సంబంధిత స్పెసిఫికేషన్లను ఎంచుకోండి. లోపలి వ్యాసం సరిగ్గా లేకుంటే, అది శక్తిని ప్రభావితం చేస్తుంది
కంప్రెషర్ల నుండి సంపీడన గాలి అధిక-ఉష్ణోగ్రత. స్వల్పకాలిక ఉపయోగం మంచిది, కానీ దీర్ఘకాలిక ఉపయోగం ట్యూబ్ వాపు లేదా పగిలిపోవడానికి కారణమవుతుంది. ఎయిర్ ట్యాంక్లు, కూలర్లు మరియు ఎయిర్ ఫిల్టర్లతో ఉపయోగించమని సిఫార్సు చేయబడింది.
వర్క్షాప్లలో, PU ట్యూబ్లు తరచుగా చుట్టబడి ఉంటాయి, లాగబడతాయి మరియు తినివేయు ద్రవాలను సంప్రదించవచ్చు. ఈ కారకాలు ట్యూబ్ ఉపరితలాన్ని దెబ్బతీస్తాయి, వృద్ధాప్యాన్ని వేగవంతం చేస్తాయి మరియు సేవా జీవితాన్ని తగ్గించగలవు. ట్యూబ్లను సకాలంలో భర్తీ చేయండి లేదా OLK హై-ప్రెజర్ అల్లిన PU ట్యూబ్లను ఉపయోగించండి.
స్ప్రే పెయింటింగ్లో అధిక ఉష్ణోగ్రతలు, తినివేయు పెయింట్లు మరియు ఒత్తిడిలో ట్యూబ్ లాగడం ఉంటాయి, ఇది పగిలిపోవడానికి దారితీస్తుంది. ట్యూబ్ ప్రెజర్-టెంపరేచర్ చార్ట్ను అనుసరించండి, ఒత్తిడిని సురక్షితమైన పరిమితుల్లో ఉంచుకోండి మరియు OLK హై-ప్రెజర్ అల్లికను ఉపయోగించడాన్ని పరిగణించండిPU గొట్టాలు.
సాధారణ స్ట్రెయిట్ కనెక్షన్లు, బెండ్లు మరియు టీస్ అన్నీ కనెక్ట్ చేయబడతాయి
అవును, వాయు ట్యూబ్ యొక్క రంగు మరియు దానిపై ఉన్న గుర్తులను అనుకూలీకరించవచ్చు
