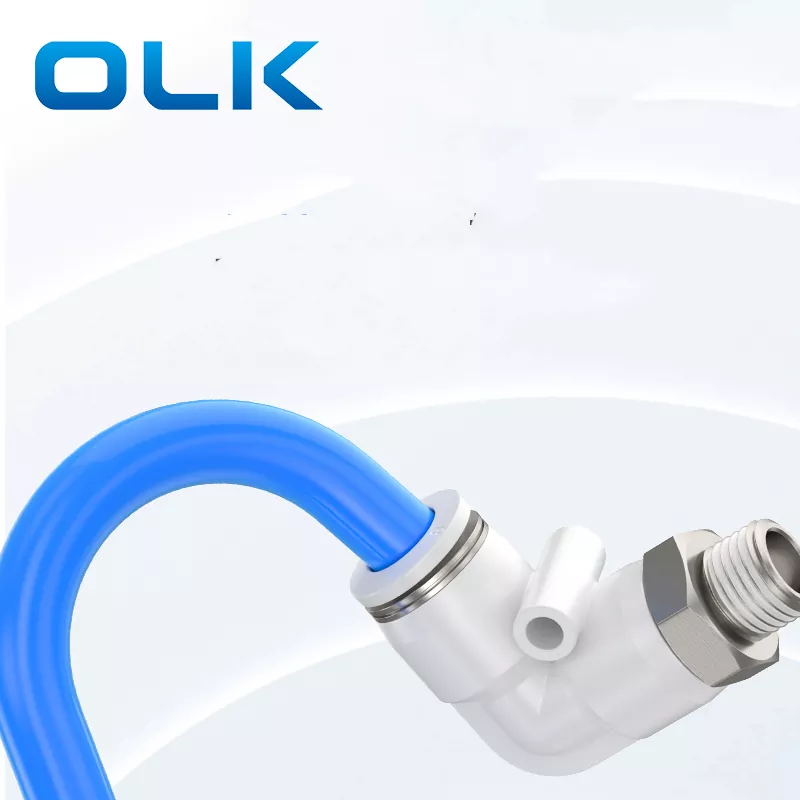

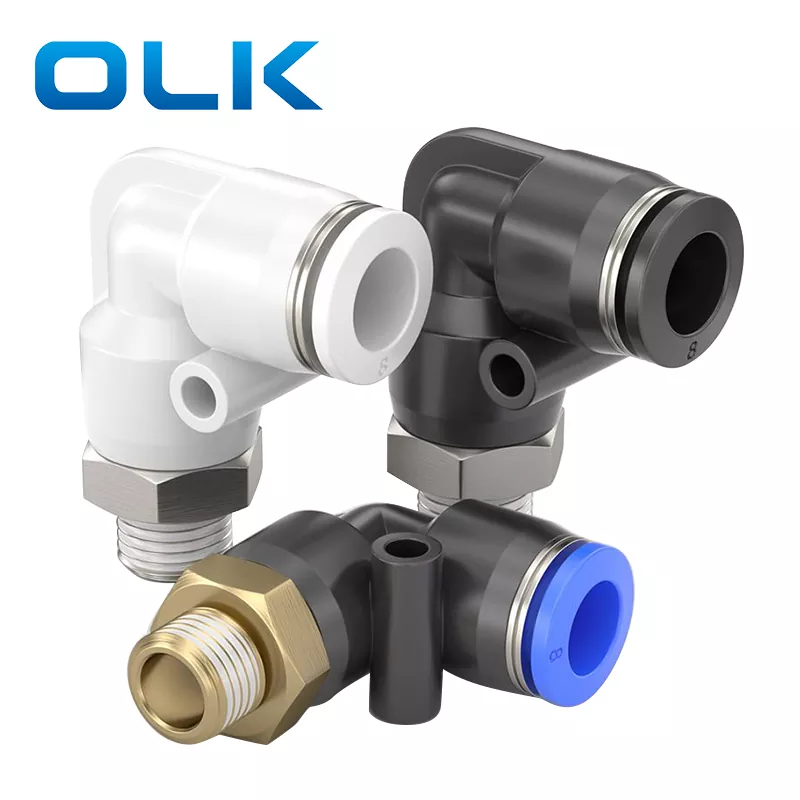

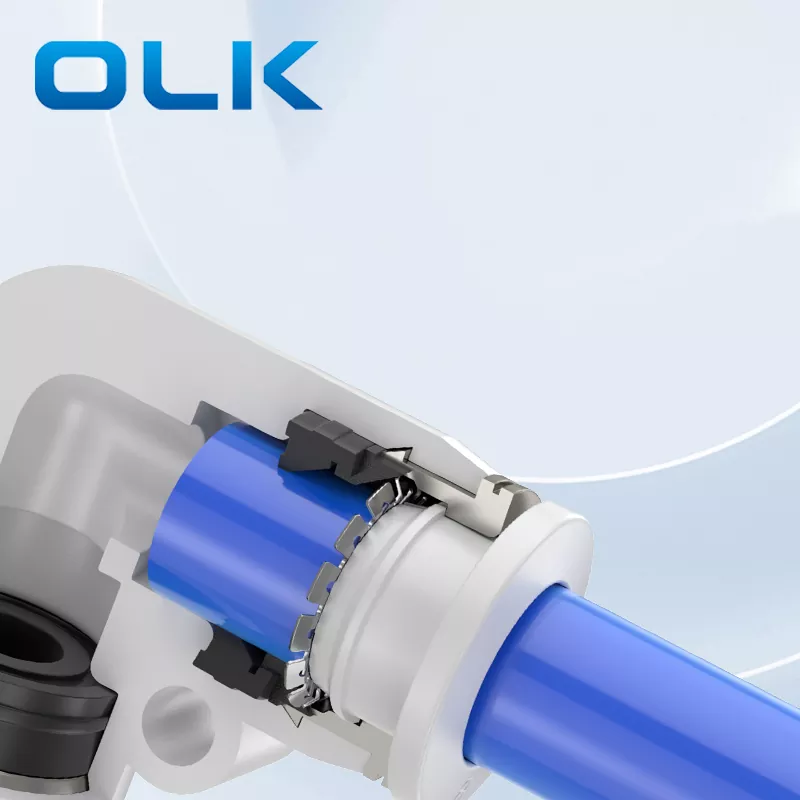

ట్యూబ్ ఫిట్టింగ్‌లో pl మగ మోచేయి పుష్

ఆర్డరింగ్ కోడ్

Pl

8

-

01

మోడల్

ట్యూమ్

థ్రెడ్ రకం (55 ° స్ట్రెయిట్ ట్యూబ్ థ్రెడ్)

4: 4 మిమీ

01: జి 1/8

6: 6 మిమీ

02: జి 1/4

8: 8 మిమీ

03: జి 3/8

10: 10 మిమీ

04: జి 1/2

12: 12 మిమీ

14: 14 మిమీ

16: 16 మిమీ

ద్రవం

గాలి/నీరు (షరతులతో కూడిన)/వాక్యూమ్

ఆపరేటింగ్ ప్రెజర్

0-1.0mpa

వాక్యూమ్ ప్రెజర్

-100kpa (10 టోర్)

ఆపరేటింగ్ ఉష్ణోగ్రత

-10-60

పదార్థం

నైలాన్ (పిఏ), పాలియురేతేన్ (పియు)

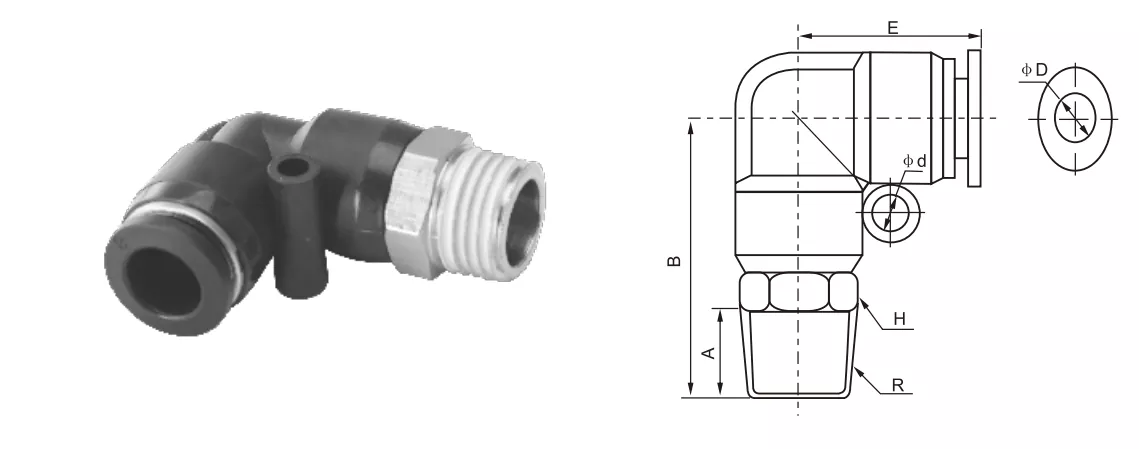

ఇంచ్ ట్యూబ్ ఫిట్టింగ్

మెట్రిక్ ట్యూబ్ ఫిట్టింగ్

φd

R

A

B

H

E

φd

PL5/32-M5

Pl4-m5

4

M5

4.5

25

10

19.7

/

PL5/32-01

PL4-01

4

R1/8

7

26.5

10

19.7

/

PL5/32-02

PL4-02

4

R1/4

9

28

14

19.7

/

PL1/4-M5

Pl6-m5

6

M5

4.5

27.5

12

20.8

3.5

PL1/4-01

Pl6-01

6

R1/8

7

27.5

12

20.8

3.5

PL1/4-02

Pl6-02

6

R1/4

9

29.5

14

20.8

3.5

PL1/4-03

Pl6-03

6

R3/8

10

30.5

17

20.8

3.5

PL1/4-04

Pl6-04

6

R1/2

11

32

21

20.8

3.5

PL5/16-01

PL8-01

8

R1/8

8

31.7

14

23.5

4.5

PL5/16-02

PL8-02

8

R1/4

10

33.8

14

23.5

4.5

PL5/16-03

PL8-03

8

R3/8

10

33.8

17

23.5

4.5

PL5/16-04

PL8-04

8

R1/2

11

35.5

21

23.5

4.5

PL3/8-01

PL10-01

10

R1/8

8

35.5

17

27.4

4.5

PL3/8-02

PL10-02

10

R1/4

10

37.5

17

27.4

4.5

PL3/8-03

PL10-03

10

R3/8

10

38

17

27.4

4.5

PL3/8-04

PL10-04

10

R1/2

11

38.6

21

27.4

4.5

PL1/2-01

PL12-01

12

R1/8

8

38

19

30.3

5

PL1/2-02

PL12-02

12

R1/4

10

39.5

19

30.3

5

PL1/2-03

PL12-03

12

R3/8

10

40.5

19

30.3

5

PL1/2-04

PL12-04

12

R1/2

11

42

21

30.3

5

PL14-03

14

R3/8

12

42.5

24

30.3

4

PL14-04

14

R1/2

15

45

24

30.3

4

PL16-03

16

R3/8

15

50

24

34

4

PL16-04

16

R1/2

15

50.5

27

34

4

పేరు/రకం

ఇంటర్ఫేస్ నిర్మాణం వివరణ

పిసి మోచేయి

పైపు ఉమ్మడి 90 ° కోణంలో వంగి ఉంటుంది, మరియు మరొక చివర అంతర్గతంగా థ్రెడ్ చేయబడుతుంది

Pl మోచేయి

ఒక చివర చేర్చబడింది మరియు మరొక చివర 90 of యొక్క బాహ్య థ్రెడ్ కలిగి ఉంటుంది

పివి మోచేయి

రెండు చివరలు ట్యూబ్ చొప్పించే రకం, 90 ° బెండ్‌తో
