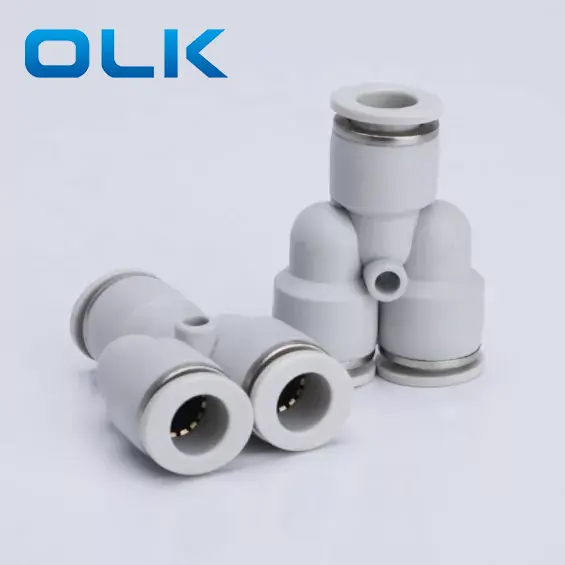

పై యూనియన్ వై పుష్ ట్యూబ్ ఫిట్టింగ్‌లో

పై

8

మోడల్

ట్యూమ్

పై సిరీస్ ఫిట్టింగ్

4: 4 మిమీ

6: 6 మిమీ

8: 8 మిమీ

10: 10 మిమీ

12: 12 మిమీ

14: 14 మిమీ

16: 16 మిమీ

ద్రవం

గాలి/నీరు (షరతులతో కూడిన)/వాక్యూమ్

ఆపరేటింగ్ ప్రెజర్

0-1.0mpa

వాక్యూమ్ ప్రెజర్

-100kpa (10 టోర్)

ఆపరేటింగ్ ఉష్ణోగ్రత

-10-60

పదార్థం

నైలాన్ (పిఏ), పాలియురేతేన్ (పియు)

ఇంచ్ ట్యూబ్ ఫిట్టింగ్

మెట్రిక్టూబ్ ఫిట్టింగ్

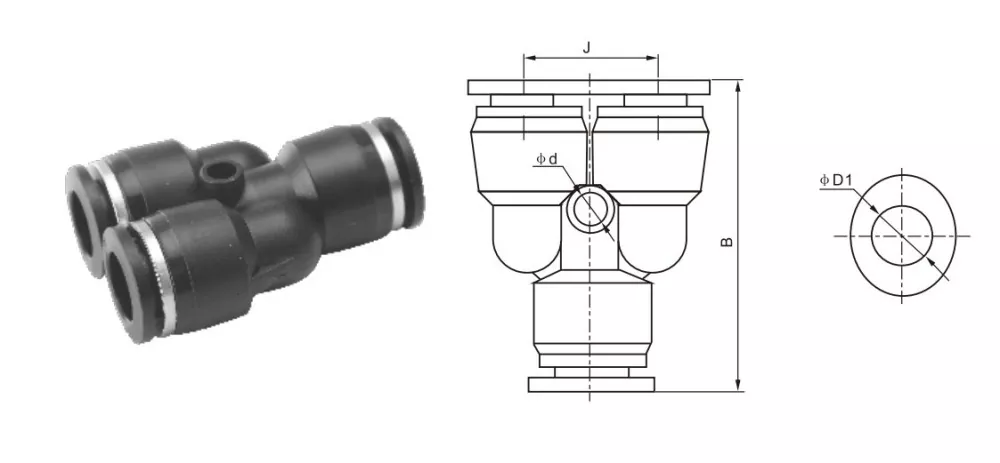

φd

B

J

φd

పై 5/32

పై -4

4

38

11.6

2.5

పై 1/4

పై -6

6

39

13.3

3.5

పై 5/16

పై -8

8

42.5

15.5

4.5

పై 3/8

పై -10

10

48

38.5

4.5

పై 1/2

పై -12

12

54

21.5

4

సాధారణ ఇంపీరియల్ థ్రెడ్ సైజు మార్పిడి సూచన

ఇంపీరియల్ సైజు

సుమారు. మెట్రిక్

మార్పిడి సూత్రం

1/8

3.2 మిమీ

1 ÷ 8 × 25.4 = 3.175

5/32

3.97 మిమీ

5 ÷ 32 × 25.4 = 3.97

1/4

6.35 మిమీ

1 ÷ 4 × 25.4 = 6.35

5/16

7.94 మిమీ

5 ÷ 16 × 25.4 = 7.94

3/8

9.53 మిమీ

3 ÷ 8 × 25.4 = 9.53

1/2

12.7 మిమీ

1 ÷ 2 × 25.4 = 12.7
