స్వీయ-లాకింగ్ సర్దుబాటు: ఒత్తిడి స్వీయ-లాకింగ్ మెకానిజంను కలిగి ఉంటుంది. కావలసిన ఒత్తిడిని సెట్ చేసిన తర్వాత, దాన్ని లాక్ చేయడానికి నాబ్ను క్రిందికి నెట్టండి. ఇది బాహ్య కంపనాలు లేదా ప్రమాదవశాత్తు పరిచయం కారణంగా సెట్ ఒత్తిడి మారకుండా నిరోధిస్తుంది.
బహుముఖ డ్రైనేజీ: విభిన్న ఆపరేటింగ్ పరిస్థితులకు అనుగుణంగా మాన్యువల్ డ్రెయిన్ మరియు ఆటో డ్రెయిన్ ఎంపికలు రెండింటిలోనూ అందుబాటులో ఉన్నాయి. పారదర్శక గిన్నె నీటి స్థాయిలను సులభంగా పర్యవేక్షించడానికి అనుమతిస్తుంది.
హై-ప్రెసిషన్ గేజ్: స్పష్టమైన, ఖచ్చితమైన రీడింగ్లు మరియు సిస్టమ్ ప్రెజర్ యొక్క నిజ-సమయ పర్యవేక్షణ కోసం హై-ప్రెసిషన్ ప్రెజర్ గేజ్ని అమర్చారు.
ప్రవాహ దిశను తనిఖీ చేయండి: దయచేసి ఇన్స్టాలేషన్కు ముందు గాలి ప్రవాహ దిశను ధృవీకరించండి! వాల్వ్ బాడీ పైభాగంలో ప్రవాహ దిశ గుర్తులు (బాణాలు లేదా IN/OUT) ఉన్నాయి. సంస్థాపన కోసం ఈ సూచికలను ఖచ్చితంగా అనుసరించండి. రివర్స్లో ఇన్స్టాల్ చేయడం వలన పనిచేయకపోవడం లేదా లీకేజీకి కారణమవుతుంది.
రెగ్యులర్ మెయింటెనెన్స్: గిన్నెలోని నీటి స్థాయిని క్రమం తప్పకుండా తనిఖీ చేయండి మరియు మాన్యువల్ డ్రెయిన్ రకాన్ని ఉపయోగిస్తుంటే దానిని హరించడం. లూబ్రికేటర్ ఆయిల్ తక్కువగా ఉన్నప్పుడు రీఫిల్ చేయండి (ISO VG32 టర్బైన్ ఆయిల్ సిఫార్సు చేయబడింది).
|
ఆర్డర్ కోడ్ |
|||||
|
AC |
2000 |
- |
02 |
- |
D |
|
సిరీస్ కోడ్ |
షెల్ పరిమాణం |
|
పోర్ట్ పరిమాణం: |
|
కాలువ పద్ధతి |
|
AC: SMC రకం AC FRL యూనిట్ |
1000 |
|
M5:M5 |
|
ఖాళీ: మాన్యువల్ డ్రెయిన్ |
|
|
2000 |
|
02:1/4 |
|
A:డిఫరెన్షియల్ ప్రెజర్ డ్రెయిన్ |
|
|
3000 |
|
03:3/8 |
|
డి: ఆటో డ్రెయిన్ |
|
|
4000 |
|
04:1/2 |
|
|
|
|
5000 |
|
06:3/4 |
|
|
|
|
|
|
10:1 |
|
|
|
రుజువు ఒత్తిడి |
1.5 Mpa(15.3kgf/cm³) |
|
గరిష్ట పని ఒత్తిడి |
1.0Mpa(10.2kgf/cm³) |
|
పర్యావరణం మరియు ద్రవ ఉష్ణోగ్రత |
5-60℃ |
|
ఫిల్టర్ ఎపర్చరు |
5μm |
|
నూనె |
ISOVG32 |
|
కప్ పదార్థాలు |
PC |
|
కప్ హుడ్ |
AC1000-2000(WIHTOUT) AC3000-5000 (తో పాటు) |
|
ఒత్తిడి నియంత్రణ పరిధి |
AC1000:0.05-0.7 Mpa (0.51-7.1 kgf/cm³) AC2000-5000:0.05-0.085 Mpa(0.51-8.7 kgf/cm³) |
|
|
2000 సిరీస్ |
3000 సిరీస్ |
4000 సిరీస్ |
5000 సిరీస్ |
|
AW |
1/8 |
1/4 |
||
|
AC |
||||
|
BR |
1/4 |
- |
||
|
BFC |
- |
|||
మొదట, చుట్టబడిన PTFE టేప్ మరియు ప్రెజర్ గేజ్తో కీళ్లను ఇన్స్టాల్ చేయండి
2. బాణం దిశను అనుసరించండి: ఎడమ వైపు గాలి తీసుకోవడం మరియు కుడి వైపు గాలి అవుట్లెట్
3. రెండు చివర్లలోని సంబంధిత ఫిట్టింగ్లకు ఎయిర్ ట్యూబ్లను కనెక్ట్ చేయండి
4. ఒత్తిడి సర్దుబాటు గింజను పైకి ఎత్తండి మరియు ఒత్తిడిని నియంత్రించడానికి దాన్ని తిప్పండి; సవ్యదిశలో తిరగడం వల్ల గాలి ప్రవాహం పెరుగుతుంది, అపసవ్య దిశలో తిరగడం వల్ల గాలి ప్రవాహం తగ్గుతుంది
5. కావలసిన గాలి ఒత్తిడికి సర్దుబాటు చేయండి, ఆపై గాలిని లాక్ చేయడానికి సర్దుబాటు గింజను క్రిందికి నొక్కండి
6. ఇంధనం అవసరమైతే, ఆయిలర్పై ఉన్న స్క్రూను విప్పు
7. ఆయిల్ ఇన్లెట్లో న్యూమాటిక్ మెయింటెనెన్స్ ఆయిల్ లేదా టర్బైన్ ఆయిల్ను పోయాలి (న్యూమాటిక్ ఆయిల్ కప్పుపై సూచించిన ఆయిల్ లెవల్ లైన్ను మించకుండా చూసుకోండి)
8. న్యూమాటిక్ ఆయిల్ నింపిన తర్వాత, అలెన్ రెంచ్తో గింజను బిగించండి
9. భ్రమణం ద్వారా చమురు సరఫరాను సర్దుబాటు చేయండి: సవ్యదిశలో చమురు ప్రవాహాన్ని పెంచుతుంది, అపసవ్య దిశలో తగ్గిస్తుంది
|
డ్రెయిన్ రకం |
పని సూత్రం |
అప్లికేషన్ పర్యావరణం |
ప్రయోజనాలు |
ప్రతికూలతలు |
|
మాన్యువల్ డ్రెయిన్ |
ఫిల్టర్ బౌల్లో పేరుకుపోయిన నీరు మాన్యువల్గా తిప్పడం లేదా క్రమ వ్యవధిలో డ్రెయిన్ వాల్వ్ను నొక్కడం ద్వారా విడుదల చేయబడుతుంది. పారుదల పూర్తి కాదా అనేది పూర్తిగా మాన్యువల్ ఆపరేషన్పై ఆధారపడి ఉంటుంది. |
అరుదైన డ్రైనేజీ అవసరాలతో కూడిన సాధారణ సిస్టమ్లు లేదా అప్లికేషన్లు. |
సాధారణ నిర్మాణం, తక్కువ వైఫల్యం రేటు, అదనపు నిర్వహణ అవసరం లేదు. |
మాన్యువల్ ఆపరేషన్పై ఆధారపడుతుంది; హరించడం మర్చిపోవడం సులభం. అధిక నీరు చేరడం వడపోత పనితీరును ప్రభావితం చేయవచ్చు. |
|
డిఫరెన్షియల్ ప్రెజర్ డ్రెయిన్ |
ఫిల్టర్కు ముందు మరియు తర్వాత ఒత్తిడి వ్యత్యాసాన్ని ఉపయోగిస్తుంది. కండెన్సేట్ చేరడం పెరిగినప్పుడు మరియు పీడన అవకలన ప్రీసెట్ విలువను చేరుకున్నప్పుడు, కాలువ స్వయంచాలకంగా తెరుచుకుంటుంది. ఒత్తిడి భేదం సాధారణ స్థితికి వచ్చిన తర్వాత ఇది మళ్లీ మూసివేయబడుతుంది. గాలి ఒత్తిడి మరియు ప్రవాహం ఉన్నప్పుడు మాత్రమే పనిచేస్తుంది. |
మాన్యువల్ ఆపరేషన్ సౌకర్యవంతంగా లేని స్థిరమైన గాలి సరఫరా మరియు సాధారణ ఆపరేటింగ్ పరిస్థితులతో పర్యావరణాలు. |
విద్యుత్ సరఫరా అవసరం లేదు. ఆటోమేటిక్ డ్రైనేజ్, మాన్యువల్ డ్రైనింగ్ కంటే మరింత నమ్మదగినది. |
స్థిరమైన గాలి ఒత్తిడి అవసరం. సుదీర్ఘ షట్డౌన్ల సమయంలో లేదా ఒత్తిడి భేదం లేనప్పుడు డ్రైనేజ్ పనితీరు పరిమితం చేయబడింది. |
|
ఆటోమేటిక్ డ్రెయిన్ |
ఫ్లోట్ మెకానిజం లేదా టైమర్ని ఉపయోగిస్తుంది. కండెన్సేట్ ఒక నిర్దిష్ట స్థాయికి చేరుకున్నప్పుడు, కాలువ స్వయంచాలకంగా తెరుచుకుంటుంది |
అధిక కంప్రెస్డ్ ఎయిర్ క్వాలిటీ అవసరాలతో ఆటోమేటెడ్ ప్రొడక్షన్ లైన్లు మరియు సిస్టమ్లు. |
అత్యంత సమయానుకూలమైన మరియు స్థిరమైన డ్రైనేజీ పనితీరు. |
సాపేక్షంగా అధిక ధర. |

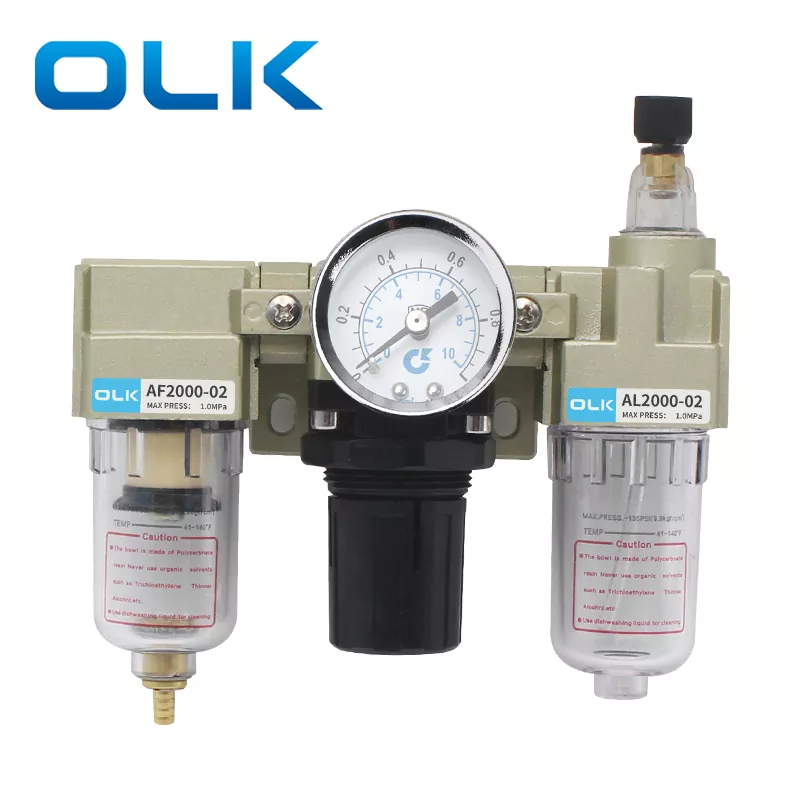

దీన్ని AC FRL అని ఎందుకు పిలుస్తారు?

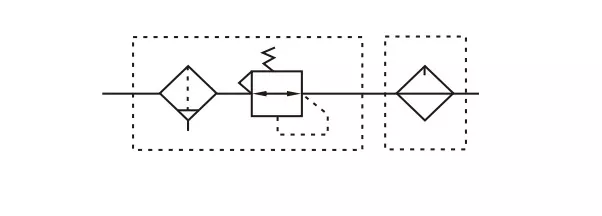

AF (ఎయిర్ ఫిల్టర్) + AR (ప్రెజర్ రెగ్యులేటింగ్ వాల్వ్) + AL (ఆయిల్ మిస్ట్ లూబ్రికేటర్) = AC ట్రిపుల్ యూనిట్
సిఫార్సు చేయబడిన కనెక్షన్ పద్ధతి
ఎయిర్ కంప్రెసర్ -- ఎయిర్ సోర్స్ ప్రాసెసర్ -- కంట్రోల్ కాంపోనెంట్ -- యాక్యుయేటర్
ప్లాస్టిక్ కప్ ప్రొటెక్టివ్ కవర్ తరచుగా సులభంగా విరిగిపోతే నేను ఏమి చేయాలి?
కొంతమంది కస్టమర్లు తరచుగా ప్లాస్టిక్ కప్పులు ఒత్తిడి వల్ల కాకుండా మెటీరియల్ వల్ల పగుళ్లు ఏర్పడతాయని కనుగొంటారు. ప్లాస్టిక్ కప్పులు నిర్దిష్ట వాతావరణాలకు నిరోధకతను కలిగి ఉండవు, నిర్దిష్ట పరిస్థితుల్లో మెటల్ కప్పులను మెరుగైన ప్రత్యామ్నాయంగా మారుస్తుంది
సోలేనోయిడ్ వాల్వ్ సిలిండర్ల సేవ జీవితాన్ని ఎలా పొడిగించాలి?
ఫిల్టర్ను ఉపయోగించడం వల్ల గాలి నుండి తేమ మరియు మలినాలను తొలగించవచ్చు, పిస్టన్లు మరియు సీలింగ్ రింగ్లకు ఘర్షణ నష్టాన్ని సమర్థవంతంగా తగ్గిస్తుంది. సిలిండర్ పిస్టన్ మరియు సీలింగ్ రింగులను ద్రవపదార్థం చేయడానికి టర్బైన్ ఆయిల్ను జోడించడానికి లూబ్రికేటర్ను ఉపయోగించవచ్చు. ఒత్తిడి నియంత్రకం తీసుకోవడం గాలి ఒత్తిడిని సర్దుబాటు చేయగలదు, పని సామర్థ్యాన్ని మరింత మెరుగుపరుస్తుంది
OLK కోసం ఫిల్టర్ ఎలిమెంట్ ఏ పదార్థంతో తయారు చేయబడింది?
OLK 25μm వడపోత ఖచ్చితత్వంతో రాగి వడపోత మూలకాలను ఉపయోగిస్తుంది, అయితే సాధారణ ఫైబర్ ఫిల్టర్ మూలకాలు కేవలం 5μm ఖచ్చితత్వాన్ని కలిగి ఉంటాయి. హై-ప్రెసిషన్ ఫిల్టర్ ఎలిమెంట్స్ గ్యాస్ నుండి మలినాలను మరియు తేమను సమర్థవంతంగా తొలగించగలవు, అవుట్పుట్ గాలి పొడిగా మరియు కలుషితాలు లేకుండా ఉండేలా చేస్తుంది
