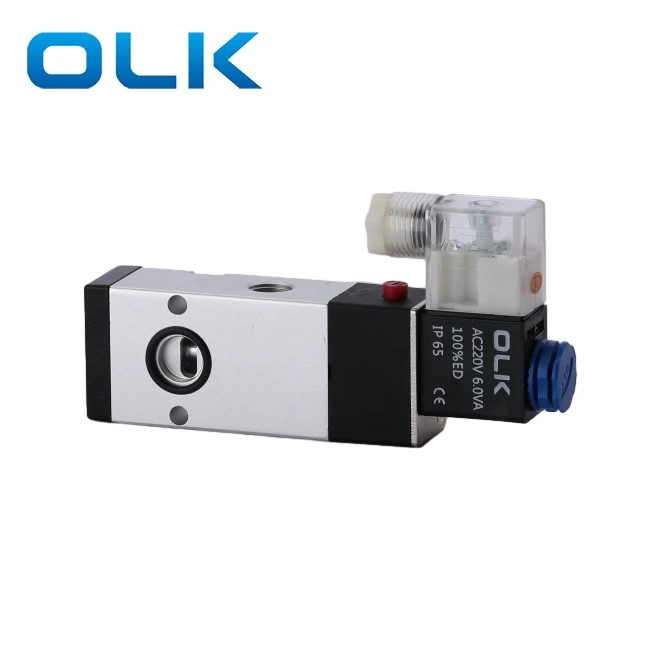

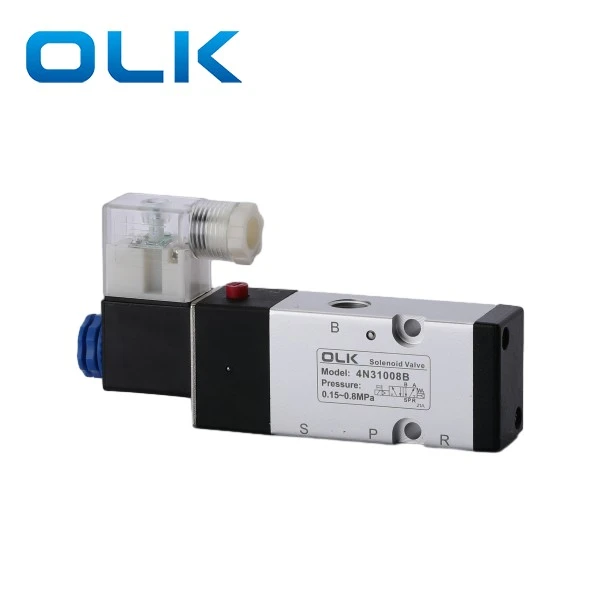

5 మార్గం 4N310-08 ప్లేట్ సోలేనోయిడ్ వాల్వ్

OLK 2POSITION 5 WAY 4N310-08 ప్లేట్ సోలేనోయిడ్ వాల్వ్ థ్రెడ్ G1/4 పోర్ట్ పరిమాణం .4N310-08 వాల్వ్ ఒక బ్యాక్ ఎయిర్ అవుట్లెట్ డిజైన్‌ను కలిగి ఉంది, ఇది సౌకర్యవంతమైన సంస్థాపన మరియు స్థలాన్ని ఆదా చేయడానికి అనుమతిస్తుంది, ప్రతిస్పందన వేగం మరియు సిస్టమ్ స్థిరత్వాన్ని సమర్థవంతంగా పెంచుతుంది.

5 వే 4N310-08 ప్రత్యేకంగా టూల్-క్లాంపింగ్ సిలిండర్ సిస్టమ్ కోసం, అధిక ఫ్రీక్వెన్సీ స్విచింగ్ దృశ్యాలకు అనువైనది. మరియు సిఎన్‌సి మెషిన్ టూల్స్ మరియు మ్యాచింగ్ సెంటర్లు వంటి ఆటోమేషన్ పరికరాలకు అంకితం చేయబడింది.

5 మార్గం 4N310-08 ప్లేట్ సోలేనోయిడ్ వాల్వ్ ఉత్పత్తి లక్షణాలు

కత్తి సిలిండర్/బిగింపు సిలిండర్ కోసం అంకితమైన డిజైన్

వెనుక భాగంలో గాలి బిలం, కాంపాక్ట్ నిర్మాణం

ఐచ్ఛిక వోల్టేజ్: AC220V / DC24V

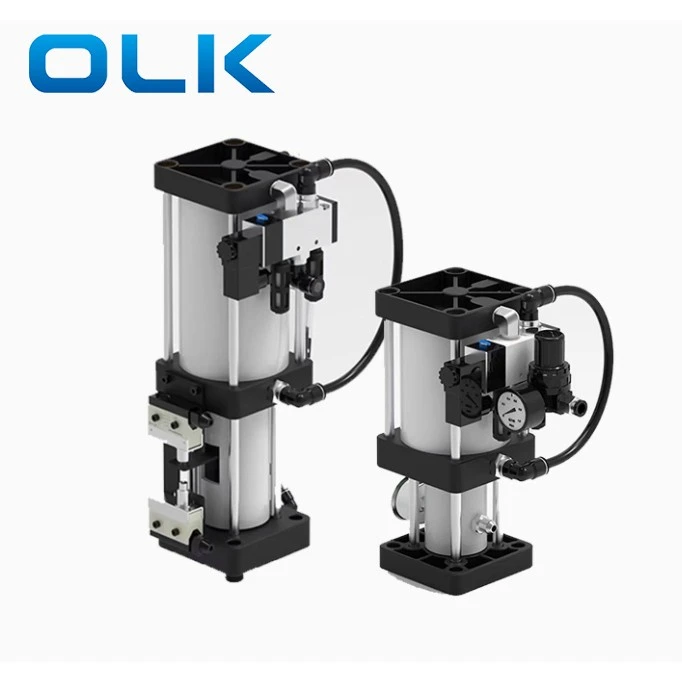

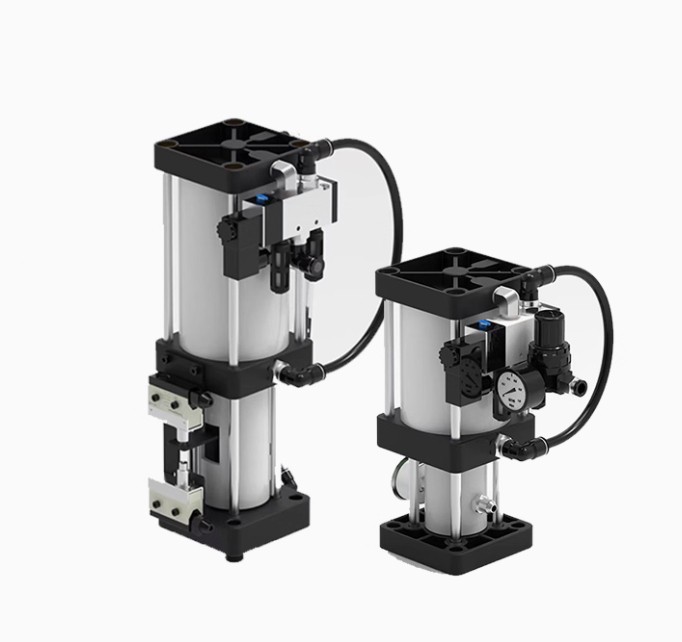

సాధనం విడుదల సిలిండర్ (టిఆర్సి) అవలోకనం

సాధనం విడుదల సిలిండర్ ప్రత్యేకంగా సిఎన్‌సి మెషిన్ స్పిండిల్స్ కోసం సాధనాలను విడుదల చేయడానికి ఉపయోగించబడుతుంది. ఈ సిలిండర్ "ద్రవాలలో సమాన పీడన ప్రసారం" యొక్క సూత్రాన్ని ఉపయోగిస్తుంది, సిఎన్‌సి స్పిండిల్‌లో సాధనాన్ని విడుదల చేయడానికి అవసరమైన పెద్ద శక్తిని ఉత్పత్తి చేయడానికి ఒక చిన్న గాలి పీడనం అనుమతిస్తుంది. సిలిండర్ వీటిని కలిగి ఉంటుంది: ఎయిర్ సిలిండర్, 5-వే 2-స్థానం 4N310 సోలేనోయిడ్ వాల్వ్, ఆయిల్ రిజర్వాయర్ మరియు మైక్రో స్విచ్‌లు.

సాధనం విడుదల సిలిండర్ ఇన్‌స్టాలేషన్ గమనికలు

నిలువు కుదురుల కోసం, సిలిండర్‌ను బ్రాకెట్‌తో పరిష్కరించండి మరియు స్పిండిల్ బాక్స్ పైన నిలువుగా ఇన్‌స్టాల్ చేయండి.

క్షితిజ సమాంతర కుదురుల కోసం, ఆయిల్ కప్పును నిలువుగా మరియు సిలిండర్ శరీరం కంటే ఎక్కువగా ఉంచండి.

సిలిండర్ నుండి గాలి తప్పించుకోవడానికి ఆయిల్ కప్పు తప్పనిసరిగా ఎదుర్కోవాలి.

సాధనం విడుదల సిలిండర్ సంస్థాపనా దశలు

యంత్ర శక్తి (ప్యానెల్ మరియు క్యాబినెట్) మరియు వాయు సరఫరాను ఆపివేయండి.

స్పిండిల్ బాక్స్ కవర్ తొలగించండి. సోలేనోయిడ్ వాల్వ్ నుండి గాలి గొట్టాలను డిస్‌కనెక్ట్ చేయండి.

సోలేనోయిడ్ కాయిల్‌పై ప్లాస్టిక్ గింజను విప్పు (సరిగ్గా గుర్తించకపోతే వైర్లను తొలగించవద్దు).

ఎగువ మరియు దిగువ పరిమితి స్విచ్‌ల నుండి వైర్లను డిస్‌కనెక్ట్ చేయండి (జాగ్రత్తగా గుర్తించండి).

పాత సిలిండర్‌ను తొలగించండి.

క్రొత్త సిలిండర్‌ను ఇన్‌స్టాల్ చేయండి మరియు దాన్ని స్క్రూలతో పరిష్కరించండి.

వైర్లు మరియు గాలి గొట్టాలను తిరిగి కనెక్ట్ చేయండి. నిర్ధారించుకోండి:

టాప్ పరిమితి స్విచ్ నొక్కబడుతుంది.

దిగువ పరిమితి స్విచ్ సరిగ్గా సర్దుబాటు చేయబడింది (టూల్ మ్యాగజైన్‌తో ఉన్న యంత్రాల కోసం, ఇది భద్రతకు కీలకం).

సంస్థాపన తరువాత, ఒక సాధనంతో పరీక్షించండి. సాధన విడుదల మరియు బిగింపును తనిఖీ చేయండి. టూల్ మ్యాగజైన్ ఉన్న యంత్రాల కోసం, పరీక్ష సాధనం మార్పు.

సాధన విడుదల సిలిండర్ వినియోగ జాగ్రత్తలు

· సిలిండర్‌ను నిలువుగా లేదా అడ్డంగా ఇన్‌స్టాల్ చేయవచ్చు. క్షితిజ సమాంతర కోసం, ఆయిల్ కప్ తప్పనిసరిగా ఎదుర్కోవాలి.

· గాలి సరఫరా శుభ్రంగా మరియు పొడిగా ఉండాలి, కనీసం 6 kgf/cm² ఒత్తిడి.

Cup కప్పులో చమురు స్థాయి: కనిష్టంగా 1/5, గరిష్టంగా 4/5.

· సంస్థాపన సమయంలో 4N310 సోలేనోయిడ్ వోల్టేజ్ మరియు వాయు పీడనాన్ని తనిఖీ చేయండి.

తరచుగా అడిగే ప్రశ్నలు

4N310 దేనికి ఉపయోగించబడుతుంది?

టూల్ రిలీజ్ సిలిండర్ కోసం 4N310 ఉపయోగించబడుతుంది.

AC vs DC కాయిల్?

ఎసి గృహ శక్తి కోసం; DC డైరెక్ట్ కరెంట్.

కనెక్షన్ రంధ్రం క్రింద బటన్ అంటే ఏమిటి?

ఇది ఎగ్జాస్ట్ పోర్ట్‌ను మాన్యువల్‌గా మారుస్తుంది.

సంస్థాపనా చిట్కాలు?

ఎయిర్ సర్క్యూట్లోకి ధూళిని నివారించడానికి పైపులు మరియు కనెక్షన్లను శుభ్రపరచండి.

4N310-08 పోర్ట్ పరిమాణం ఏమిటి?

ఇన్లెట్, అవుట్లెట్, ఎగ్జాస్ట్: జి 1/4 థ్రెడ్; సైడ్ ఎగ్జాస్ట్ హోల్ వ్యాసం: 19 మిమీ.
