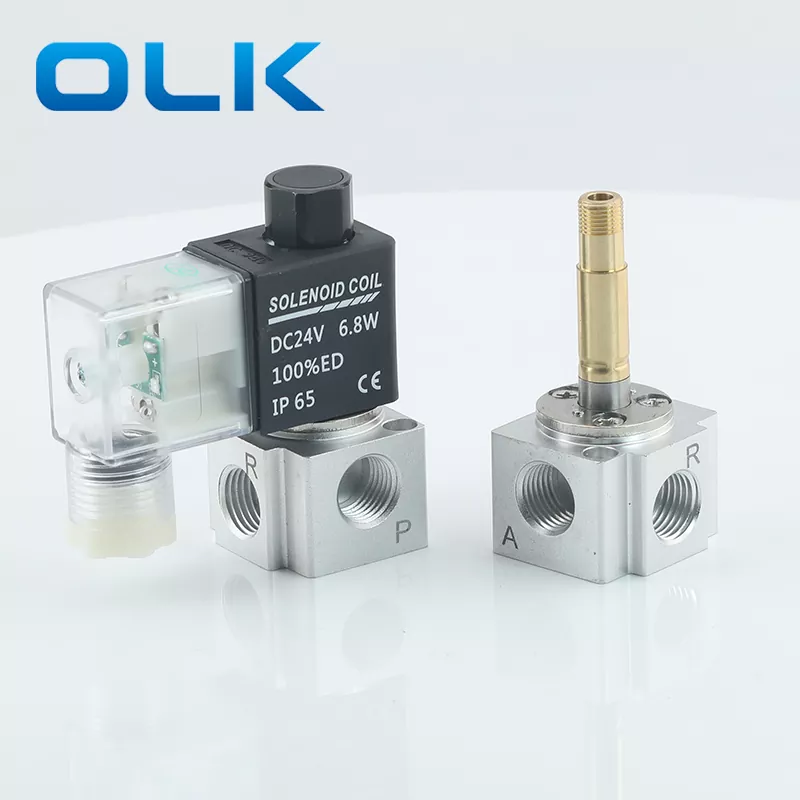

3V2 సోలనోయిడ్ వాల్వ్ చిన్నది, తేలికైనది మరియు ఇన్స్టాల్ చేయడం సులభం. దీని శరీరం బలమైన అల్యూమినియంతో తయారు చేయబడింది, ఇది తుప్పు మరియు నష్టాన్ని నిరోధిస్తుంది. వాల్వ్ DC12V, DC24V, AC110V లేదా AC220V పవర్ కోసం ఎంపికలతో నమ్మదగిన సోలేనోయిడ్ కాయిల్ను ఉపయోగిస్తుంది.
ఈ OLK బ్రాండ్ 3V2 సోలనోయిడ్ వాల్వ్ మీడియం-ఫ్లో ఎయిర్ కంట్రోల్ కోసం బాగా పనిచేస్తుంది. ఇది త్వరగా మారుతుంది, తక్కువ శక్తిని ఉపయోగిస్తుంది మరియు చాలా కాలం పాటు ఉంటుంది. ఇది సాధారణంగా మూసివేయబడుతుంది (NC), సాధారణంగా తెరవబడుతుంది (NO) లేదా డబుల్-సోలనోయిడ్. ఇది తరచుగా ఆటోమేషన్ లైన్లు, ప్యాకేజింగ్ మెషీన్లు, ప్రింటింగ్ మెషీన్లు మరియు ఆహార యంత్రాలలో ఉపయోగించబడుతుంది. దీని చిన్న పరిమాణం గట్టి ప్రదేశాలకు సరైనదిగా చేస్తుంది.
HV200B

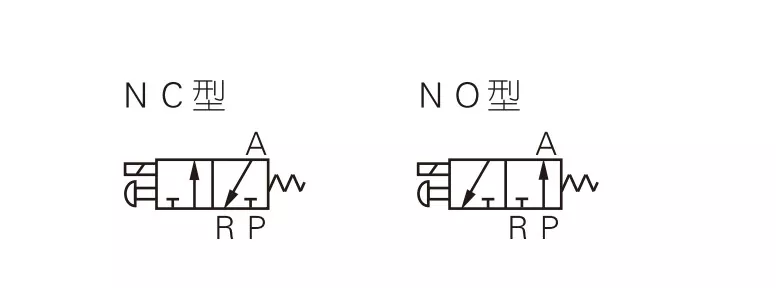

2.సాధారణంగా మూసివేయబడిన (NC) మరియు సాధారణంగా ఓపెన్ (NO) రకాలు అందుబాటులో ఉంటాయి.
3.మంచి సీలింగ్ మరియు పెద్ద ప్రవాహం కోసం ఏకాక్షక షట్-ఆఫ్ డిజైన్.
4.ఏ లూబ్రికేషన్ అవసరం లేదు.
5.సులభమైన ఇన్స్టాలేషన్ మరియు టెస్టింగ్ కోసం మాన్యువల్ ఓవర్రైడ్తో అమర్చబడింది.
6.Multiple ప్రామాణిక వోల్టేజ్ ఎంపికలు అందుబాటులో ఉన్నాయి.
|
ఆర్డర్ కోడ్ |
||||||||
|
3V |
2 |
- |
08 |
NC |
A |
|
|
|
|
మోడల్ |
కోడ్ |
|
పోర్ట్ పరిమాణం |
నటన రకం |
ప్రామాణిక వోల్టేజ్ |
విద్యుత్ ప్రవేశం |
థ్రెడ్ రకం |
|
|
3V: 2 స్థానం 3 మార్గం |
2:2 సిరీస్ |
|
06:G1/8 |
NC: సాధారణంగా మూసివేయబడింది |
A:AC220V |
ఖాళీ: మీ రకం |
ఖాళీ: జి |
|
|
|
|
|
08:G1/4 |
NO:సాధారణంగా తెరవబడింది |
B:DC24V |
నేను: లైన్ రకం |
T:NPT |
|
|
|
|
|
|
|
C:AC110V |
|
|
|
|
|
|
|
|
|
ఇ: AC24V |
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
మోడల్ |
3V206 |
3V208 |
|
పని చేసే మాధ్యమం |
గాలి (40 μm లేదా అంతకంటే ఎక్కువ ఫిల్టర్ ద్వారా ఫిల్టర్ చేయబడింది) |
గాలి (40 μm లేదా అంతకంటే ఎక్కువ ఫిల్టర్ ద్వారా ఫిల్టర్ చేయబడింది) |
|
నటనా రకం |
డైరెక్ట్ యాక్టింగ్ |
|
|
పోర్ట్ పరిమాణం |
G1/8 |
G1/4 |
|
స్థానం & మార్గం |
2 స్థానం 3 మార్గం |
|
|
ప్రభావవంతమైన ప్రాంతం |
3.2 mm²(Cv = 0.18) |
3.4 mm² (Cv = 0.19) |
|
లూబ్రికేషన్ |
అవసరం లేదు |
|
|
ఆపరేటింగ్ ప్రెజర్ రేంజ్ |
0 ~ 0.8 MPa (0 ~ 114 psi) |
|
|
ప్రూఫ్ ఒత్తిడి |
1.5 MPa (215 psi) |
|
|
ఆపరేటింగ్ ఉష్ణోగ్రత (℃) |
-20 ~ 70 |
|
|
బాడీ మెటీరియల్ |
అల్యూమినియం మిశ్రమం |
|
|
ప్రామాణిక వోల్టేజ్ |
AC220V AC110 AC24V DC24V DC12V |
|
వోల్టేజ్ పరిధి |
AC: ±15% DC : ±10% |
|
విద్యుత్ వినియోగం |
AC:7VA DC:7.0W |
|
రక్షణ తరగతి |
IP65(DIN40050) |
|
ఇన్సులేషన్ గ్రేడ్ |
బి స్థాయి |
|
కనెక్ట్ రకం |
DIN ప్లగ్ రకం/లైన్ రకం |
|
మిని. ఉత్తేజిత సమయం |
0.05 సె |
|

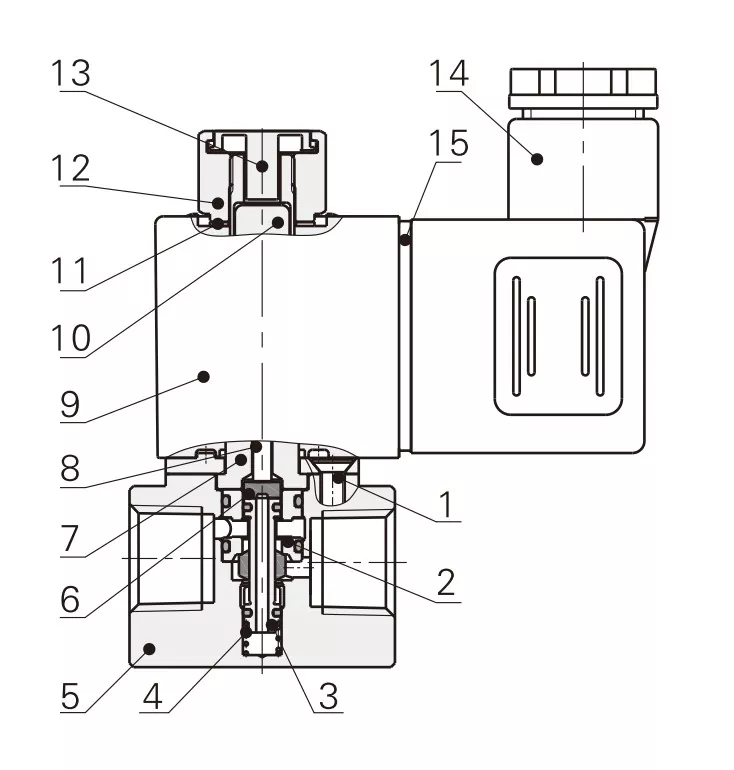

నం. |
పేరు |
|
1 |
కౌంటర్సంక్ స్క్రూ |
|
2 |
స్పేసర్ స్లీవ్ |
|
3 |
కోర్ అసెంబ్లీ |
|
4 |
వసంతం |
|
5 |
శరీరం |
|
6 |
రబ్బరు పట్టీ |
|
7 |
సోలనోయిడ్ అసెంబ్లీ |
|
8 |
ప్లంగర్ రాడ్ |
|
9 |
కాయిల్ |
|
10 |
కదిలే ఐరన్ కోర్ |
|
11 |
స్థిర వాషర్ |
|
12 |
స్థిర గింజ |
|
13 |
మాన్యువల్ బటన్ |
|
14 |
టెర్మినల్ |
|
15 |
టెర్మినల్ రబ్బరు పట్టీ |
|
అంశం |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
పని చేసే మాధ్యమం |
గాలి |
గాలి, నీరు, నూనె |
గాలి |
గాలి |
|
యాక్చుయేషన్ రకం |
NC |
NC/NO |
NO/NC |
NO/NC |
|
యాక్చుయేషన్ రకం |
డైరెక్ట్ యాక్టింగ్ |
డైరెక్ట్ యాక్టింగ్ |
డైరెక్ట్ యాక్టింగ్ |
డైరెక్ట్ యాక్టింగ్ |
|
పోర్ట్ పరిమాణం |
M5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
స్థానం & మార్గం |
3 పోర్ట్ 2 స్థానం |
2 పోర్ట్ 2 స్థానం |
3 పోర్ట్ 2 స్థానం |
3 పోర్ట్ 2 స్థానం |
|
లూబ్రికేషన్ |
అవసరం లేదు |
అవసరం లేదు |
అవసరం లేదు |
అవసరం లేదు |
|
పని ఒత్తిడి |
0–0.8 MPa |
0–0.8 MPa |
0–0.8 MPa |
0–0.8 MPa |
|
ప్రూఫ్ ఒత్తిడి |
1.2 MPa |
1.5 MPa |
1.2 MPa |
1.2 MPa |
|
ద్వారం పరిమాణం |
φ1.2 మి.మీ |
φ2.5 మి.మీ |
Φ3.2 మిమీ/φ3.4 మిమీ |
Φ11 మిమీ (పెద్ద గాలి ప్రవాహం) |
ప్ర: 3V2 మరియు 3V3 సోలనోయిడ్ వాల్వ్ మధ్య ప్రధాన వ్యత్యాసం ఏమిటి?
A: 3V2: మధ్య ప్రవాహం, చిన్న వాయు నియంత్రణ వ్యవస్థకు సూట్
3V3:అధిక ప్రవాహం, బహుళ సిలిండర్లు లేదా అధిక-ప్రవాహ అనువర్తనాలకు సూట్.
నిర్మాణ వ్యత్యాసం: 3V3 పెద్ద శరీరాన్ని కలిగి ఉంటుంది మరియు అధిక ఒత్తిడి మరియు ప్రవాహాన్ని నిర్వహించగలదు.
ప్ర: 3V2 సోలనోయిడ్ వాల్వ్ ఆరిఫైస్ సైజు అంటే ఏమిటి?
A:3V2-06 వాల్వ్ ఆరిఫైస్ పరిమాణం 3.2mm;3V2-06 వాల్వ్ రంధ్రం పరిమాణం 3.4mm
Q: OLK 3V2 ఏ ఉత్పత్తులను భర్తీ చేయగలదు?
A: OLK 3V2 AIRTAC 3V2 సిరీస్ సోలనోయిడ్ వాల్వ్లను అదే ఫంక్షన్ మరియు సారూప్య స్పెసిఫికేషన్లతో భర్తీ చేయగలదు.
