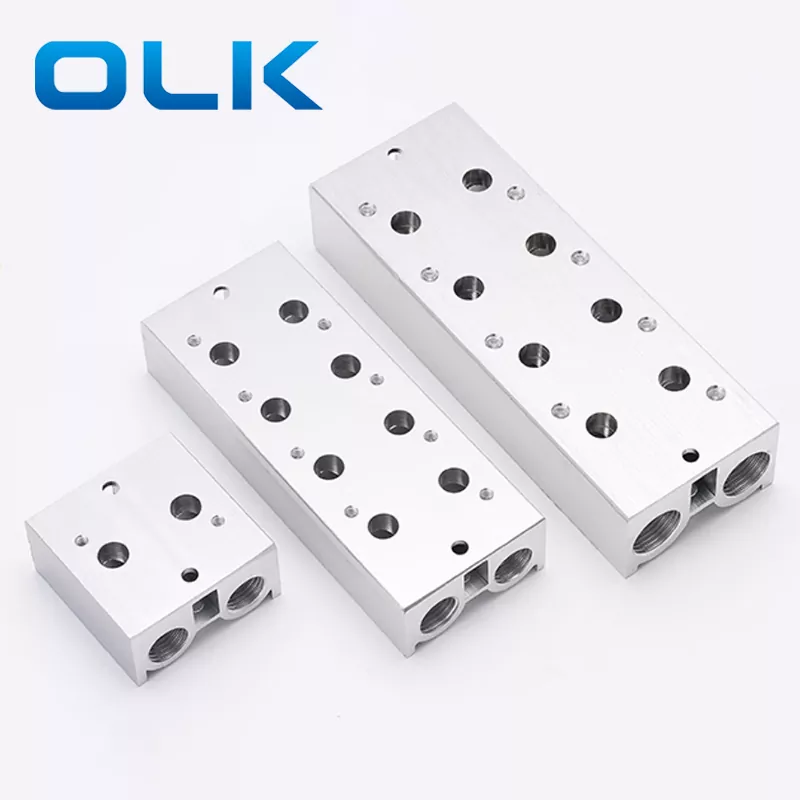

ఇది 3V లేదా 4V న్యూమాటిక్ సోలేనోయిడ్ వాల్వ్ అయినా, సింగిల్ వాల్వ్ రకంతో పాటు, మేము చాలా సోలేనోయిడ్ కవాటాలను కూడా కలిసి ఉంచవచ్చు. దీనిని 3V 4V మానిఫోల్డ్ వాల్వ్ లేదా సోలేనోయిడ్ వాల్వ్ బేస్ బస్‌బార్ అంటారు.
3V 4V మానిఫోల్డ్ వాల్వ్ చాలా గాలి మార్గాలతో కూడిన ప్లేట్. ఇది కాంపాక్ట్ డిజైన్‌ను కలిగి ఉంది. సోలేనోయిడ్ వాల్వ్ బేస్ బస్‌బార్ ఒక మానిఫోల్డ్‌లో 2 నుండి 20 న్యూమాటిక్ సోలేనోయిడ్ కవాటాలను వ్యవస్థాపించగలదు. కానీ మానిఫోల్డ్‌లోని స్థానాల సంఖ్యను మార్చలేము.

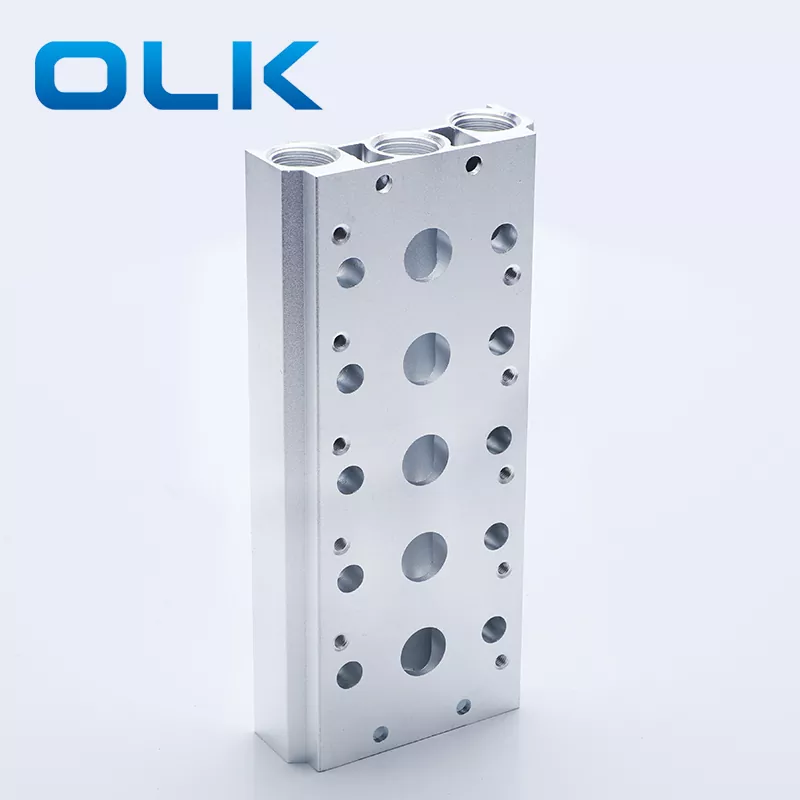

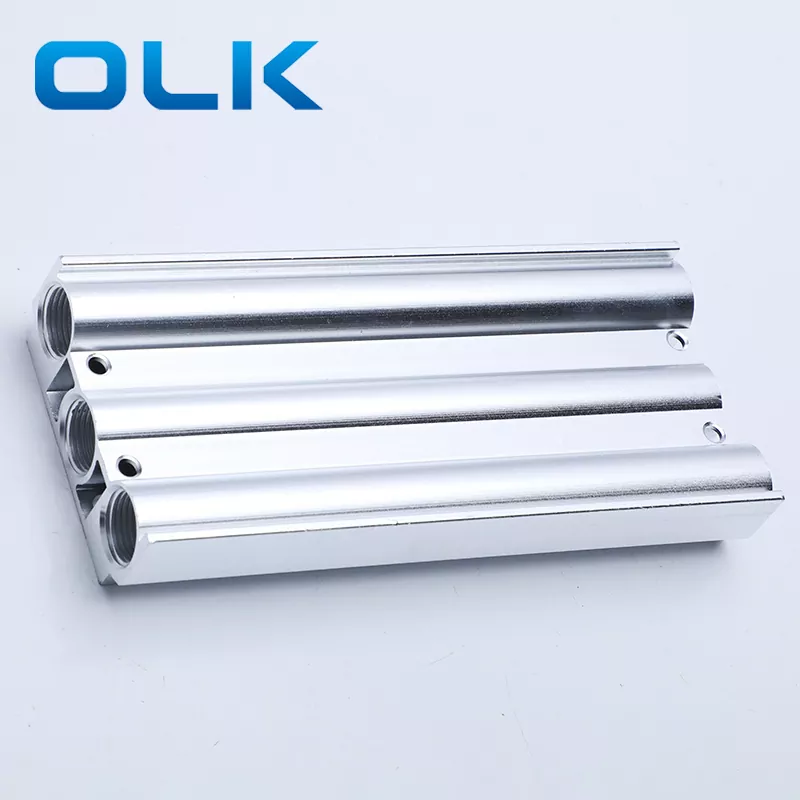

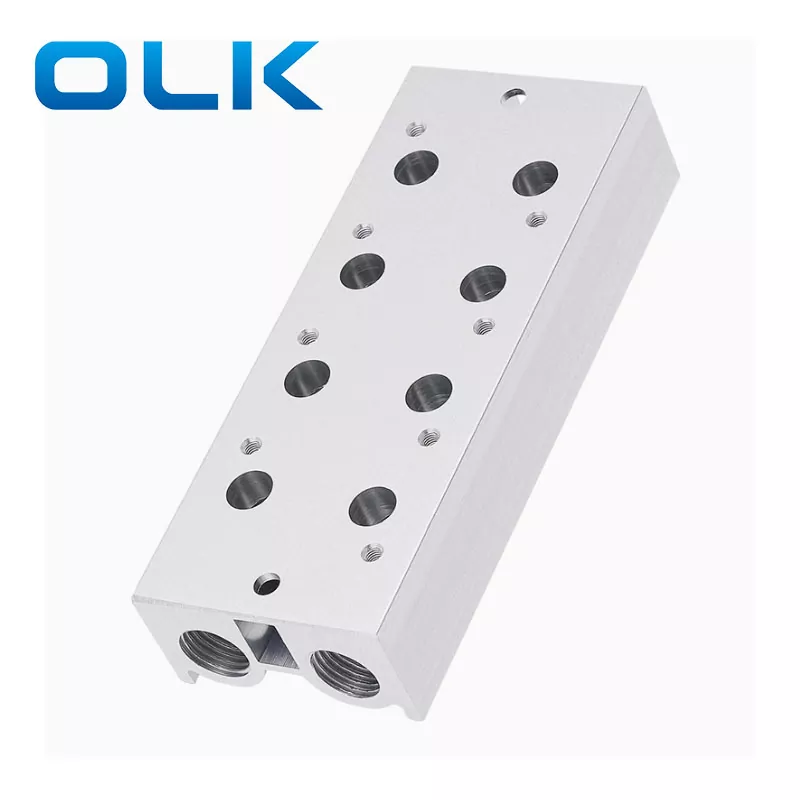

మానిఫోల్డ్‌లోని అన్ని న్యూమాటిక్ సోలేనోయిడ్ కవాటాలు ఒకే వాయు సరఫరా పోర్ట్ (పి పోర్ట్) మరియు ఎగ్జాస్ట్ పోర్ట్ (ఆర్ పోర్ట్) ను పంచుకుంటాయి. 3 వి మానిఫోల్డ్ వాల్వ్ కోసం, ఒక ఎయిర్ ఇన్లెట్ మరియు ఎడమ వైపున ఒక ఎయిర్ అవుట్‌లెట్ ఉంది. కుడి వైపున రెండు ప్లగ్‌లు వ్యవస్థాపించబడ్డాయి. 4V మానిఫోల్డ్ వాల్వ్ కోసం, మధ్యలో ఒక ఎయిర్ ఇన్లెట్ మరియు రెండు వైపులా (ఎడమ వైపు) రెండు ఎయిర్ అవుట్‌లెట్‌లు ఉన్నాయి. కుడి వైపున మూడు ప్లగ్‌లు వ్యవస్థాపించబడ్డాయి.
మేము ఎగ్జాస్ట్ పోర్టులో సైలెన్సర్ లేదా ప్లగ్‌ను ఇన్‌స్టాల్ చేయవచ్చు. సైలెన్సర్‌ను ఉపయోగిస్తున్నప్పుడు, చిన్న రంధ్రాలు నిరోధించబడకుండా చూసుకోవాలి.
1. ఇది డైరెక్షనల్ కంట్రోల్ కవాటాల యొక్క ఏకీకృత శ్రేణిని వాల్వ్ గ్రూపులో అనుసంధానించగలదు, స్థలం మరియు ఖర్చులను ఆదా చేస్తుంది.
2. ఇది ఏకీకృత తీసుకోవడం, ఎగ్జాస్ట్ మరియు వైరింగ్ కలిగి ఉంది, ఇది లోపాలను కనుగొనడం సులభం చేస్తుంది.
3. ఇది కలయికలో అనువైనది మరియు బలమైన విస్తరణను కలిగి ఉంటుంది, ఇది అనుసంధానించబడిన డైరెక్షనల్ కంట్రోల్ కవాటాల సంఖ్య యొక్క ఏకపక్ష కలయిక లేదా విస్తరణకు అనుమతిస్తుంది

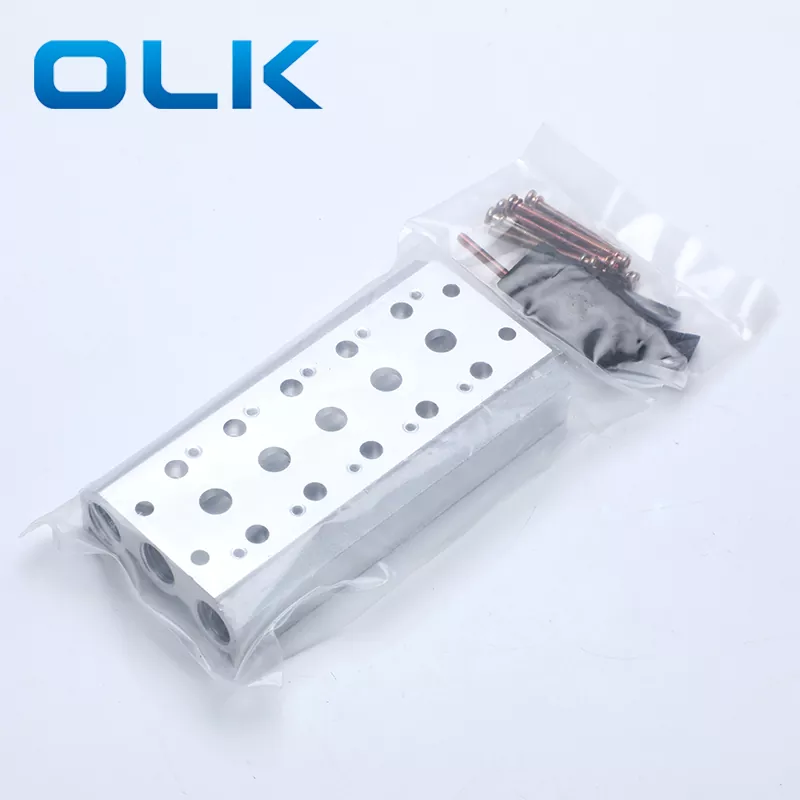

1.3 వి-మానిఫోల్డ్ సోలేనోయిడ్ వాల్వ్ కిట్లలో మానిఫోల్డ్, సీల్ మరియు స్క్రూ ఉన్నాయి;
2.3 వి సోలేనోయిడ్ వాల్వ్ మానిఫోల్డ్ ఖాళీ ప్లేట్ కిట్లలో ఖాళీ ప్లేట్ మరియు స్క్రూ ఉన్నాయి.
3.మాటిక్ సోలేనోయిడ్ వాల్వ్ మరియు వాల్వ్ ప్లేట్ మధ్య రబ్బరు పట్టీని వ్యవస్థాపించేటప్పుడు, గాలి లీకేజీని నివారించడానికి పొడుచుకు వచ్చిన భాగాన్ని క్రిందికి ఎదురుగా వ్యవస్థాపించాలి.
|
ఆర్డరింగ్ కోడ్: |
||
|
3v100m |
5 ఎఫ్ |
థ్రెడ్ రకం |
|
మోడల్: |
నంబర్ స్టేషన్లు |
ఖాళీ: పిటి |
|
3v100m: 100 సిరీస్ సోలేనోయిడ్ వాల్వ్ బస్‌బార్ |
1 ఎఫ్: 1 స్టేషన్ |
T: npt |
|
3v200m: 200 సిరీస్ సోలేనోయిడ్ వాల్వ్ బస్‌బార్ |
2 ఎఫ్: 2 స్టేషన్ |
జి: జి |
|
3v300m: 300 సిరీస్ సోలేనోయిడ్ వాల్వ్ బస్‌బార్ |
... ... |
|
|
|
16 ఎఫ్: 16 స్టేషన్ |
|
1. సోలేనోయిడ్ వాల్వ్ సమూహాలలో ఖాళీ పలకల పనితీరు ఏమిటి?
ముద్ర ఉపయోగించని స్థానాలు: ఖాళీ ప్లేట్ వాల్వ్ మానిఫోల్డ్‌లో రిజర్వు చేయబడిన స్థానాలను కవర్ చేయడానికి ఉపయోగించబడుతుంది, ఇక్కడ ప్రస్తుతం సోలేనోయిడ్ వాల్వ్ వ్యవస్థాపించబడలేదు, గాలి లీకేజీని మరియు దుమ్ము లేదా శిధిలాల ప్రవేశాన్ని నివారిస్తుంది. ఇది వాల్వ్ అసెంబ్లీ యొక్క మొత్తం గాలి చొరబడనితను నిర్ధారిస్తుంది. ఖాళీ ప్లేట్ మొత్తం మానిఫోల్డ్‌ను భర్తీ చేయాల్సిన అవసరం లేకుండా భవిష్యత్ విస్తరణ లేదా పునర్నిర్మాణానికి అనుమతిస్తుంది, నిర్వహణ ఖర్చులను తగ్గిస్తుంది. కొన్ని సందర్భాల్లో, ఖాళీ ప్లేట్ భద్రత కోసం నిర్దిష్ట ఛానెల్‌లను వేరుచేయడానికి లేదా సిస్టమ్ యొక్క ఒక విభాగం తాత్కాలికంగా ఉపయోగంలో లేనప్పుడు కూడా ఉపయోగించవచ్చు.
2. 3 వి 4 వి మానిఫోల్డ్ వాల్వ్ యొక్క పైపింగ్ రకాలు
ఒకే న్యూమాటిక్ వాల్వ్ లేదా సోలేనోయిడ్ వాల్వ్ బేస్ బస్‌బార్, బాహ్య గొట్టాలతో రెండు రకాల పైపింగ్ ఉన్నాయి: డైరెక్ట్ పైపింగ్ మరియు బేస్ పైపింగ్.
