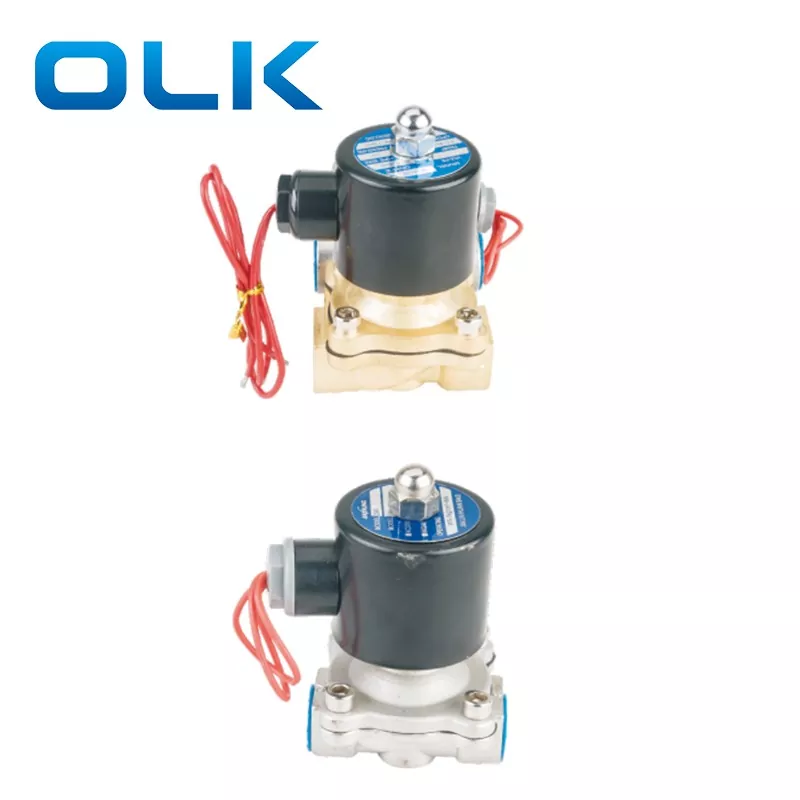

2W 2-వే న్యూమాటిక్ సోలేనోయిడ్ వాల్వ్ సాధారణంగా క్లోజ్డ్ సోలనోయిడ్ వాల్వ్ ఒక ప్రత్యక్ష-నటన డిజైన్ను కలిగి ఉంటుంది, ఇది ఖచ్చితమైన-మెషిన్డ్ వాల్వ్ బాడీ, అధిక-పనితీరు గల కాయిల్, స్టెయిన్లెస్ స్టీల్ ప్లంగర్ మరియు నమ్మదగిన సీలింగ్ భాగాలతో నిర్మించబడింది. ఈ శ్రేణి రెండు ప్రవాహ రకాలను కలిగి ఉంటుంది: ప్రామాణిక వ్యవస్థల కోసం చిన్న-ప్రవాహ నమూనా మరియు అధిక-సామర్థ్య ద్రవ నియంత్రణ కోసం పెద్ద-ప్రవాహ నమూనా.
2W ఫ్లూయిడ్ కంట్రోల్ వాల్వ్ ఇత్తడి & స్టెయిన్లెస్ స్టీల్ మెటీరియల్లలో అందుబాటులో ఉంది. ఇత్తడి నమూనాలు సాధారణ నీరు మరియు గాలి అనువర్తనాలకు అనువైనవి, అయితే స్టెయిన్లెస్ స్టీల్ వెర్షన్లు మరింత డిమాండ్ ఉన్న పారిశ్రామిక వాతావరణాలకు మెరుగైన తుప్పు నిరోధకతను అందిస్తాయి.

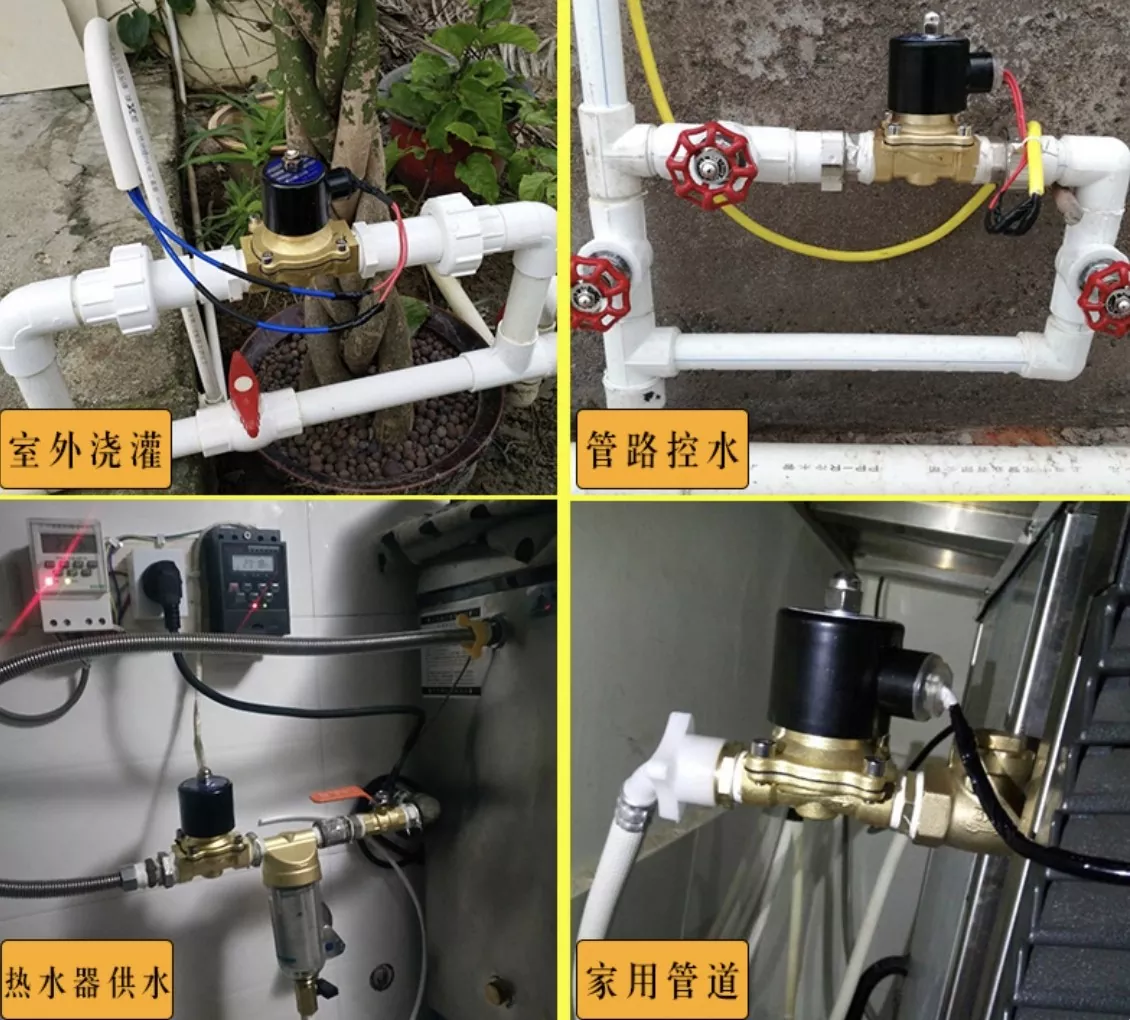

దాని విస్తృత అప్లికేషన్ పరిధి మరియు అధిక కార్యాచరణ భద్రతతో, 2W వాల్వ్ సాధారణంగా బహిరంగ ద్రవ నియంత్రణ, టైమర్లు లేదా నియంత్రణ సాధనాలతో ప్రవాహ నియంత్రణ మరియు సాధారణ నీటి-గాలి ద్రవం వ్యవస్థలు, వివిధ వాయు మరియు ద్రవ నియంత్రణ సెటప్లలో స్థిరమైన మరియు అనుకూలమైన పనితీరును అందిస్తుంది.
ద్రవాలు, వాయువులు మరియు తేలికపాటి నూనెలు (≤20CST) వంటి మీడియాను నియంత్రించడానికి అనుకూలం, ఈ వాల్వ్ జీరో-ప్రెజర్ ఓపెనింగ్, అధిక ప్రవాహ సామర్థ్యం మరియు అద్భుతమైన విశ్వసనీయతతో ప్రత్యక్ష-నటన నిర్మాణాన్ని కలిగి ఉంటుంది. వాల్వ్ బాడీ ఇత్తడితో తయారు చేయబడింది (వేడి నకిలీ). ఈ శ్రేణి బహుళ రకాలను అందిస్తుంది, నియంత్రణ అవసరాల ఆధారంగా తగినదాన్ని ఎంచుకోవడానికి మిమ్మల్ని అనుమతిస్తుంది.
కంట్రోల్ స్కీమ్ని డిజైన్ చేస్తున్నప్పుడు, సాధ్యమైనప్పుడల్లా సాధారణంగా మూసివేయబడిన (NC) రకాన్ని ఇష్టపడండి. సోలనోయిడ్ వాల్వ్ ఎక్కువసేపు తెరిచి ఉండి, తక్కువ వ్యవధిలో మూసివేయవలసి వస్తే, సాధారణంగా తెరిచిన (NO) రకాన్ని ఎంచుకోండి.
ద్రవం మలినాలను కలిగి ఉంటే, వాల్వ్ ముందు ఫిల్టర్ (మెష్ పరిమాణం 260 తో) ఇన్స్టాల్ చేయాలి.
వాల్వ్ బాడీపై గుర్తించబడిన దిశ తప్పనిసరిగా మీడియం ప్రవాహ దిశతో సమలేఖనం చేయాలి
చిహ్నం:
① చిన్న రంధ్రం పరిమాణం – 2W సిరీస్ మోడల్ కోడ్ (1.2mm–4mm)
|
ఆర్డర్ కోడ్ |
|||||
|
2W |
025 |
- |
08 |
AC110V |
E |
|
మోడల్ |
ద్వారం పరిమాణం(మిమీ) |
|
పోర్ట్ పరిమాణం |
వోల్టేజ్ |
సీల్ మెటీరియల్ |
|
2W: 2-స్థానం 2-మార్గం, ప్రత్యక్ష నటన |
012:1.2మి.మీ |
|
M4:M4X0.7 |
DC12 |
ఖాళీ:NBR |
|
2WH: 2-స్థానం 2-మార్గం, ప్రత్యక్ష నటన (అధిక పీడన రకం) |
020:2మి.మీ |
|
06:1/8 |
DC24 |
E:EPDM(ఆవిరి కోసం) |
|
2S: స్టెయిన్లెస్ స్టీల్ 2-పొజిషన్ 2-వే, డైరెక్ట్ యాక్టింగ్ |
025:2.5మి.మీ |
|
08:1/4 |
AC24V 50HZ/60HZ |
V:VITION(అధిక ఉష్ణోగ్రత & వాక్యూమ్ కోసం) |
|
2SH: స్టెయిన్లెస్ స్టీల్ 2-పొజిషన్ 2-వే, డైరెక్ట్ యాక్టింగ్ (అధిక పీడన రకం) |
040:4మి.మీ |
|
10:3/8 |
AC110V 50HZ/60HZ |
|
|
|
|
|
|
AC220V 50HZ/60HZ |
|
|
|
|
|
|
AC380V 50HZ/60HZ |
|
② పెద్ద ద్వారం పరిమాణం – 2W సిరీస్ మోడల్ కోడ్ (16mm–50mm)
|
ఆర్డర్ కోడ్ |
|||||
|
2W |
025 |
- |
08 |
AC110V |
E |
|
మోడల్ |
ద్వారం పరిమాణం(మిమీ) |
|
పోర్ట్ పరిమాణం |
వోల్టేజ్ |
సీల్ మెటీరియల్ |
|
2W: 2-స్థానం 2-మార్గం, ప్రత్యక్ష నటన |
350:35మి.మీ |
|
10:3/8 |
DC12 |
ఖాళీ:NBR |
|
2S: స్టెయిన్లెస్ స్టీల్ 2-పొజిషన్ 2-వే, డైరెక్ట్ యాక్టింగ్ |
200:20మి.మీ |
|
15:1/2 |
DC24 |
V:VITION(అధిక ఉష్ణోగ్రత & వాక్యూమ్ కోసం) |
|
|
250:25మి.మీ |
|
20:3/4 |
AC24V 50HZ/60HZ |
|
|
|
350:35మి.మీ |
|
25:1'' |
AC110V 50HZ/60HZ |
|
|
|
400:40మి.మీ |
|
Κενό: |
AC220V 50HZ/60HZ |
|
|
|
500:50మి.మీ |
|
40:1-1.2’’ |
AC380V 50HZ/60HZ |
|
|
|
|
|
50:2’’ |
|
|
|
మోడల్ |
2W025-06 |
2W025-08 |
2W040-10 |
2WH012-06 |
2WH012-08 |
2WH020-10 |
|
ప్రత్యామ్నాయ నమూనా |
2S025-06 |
2S025-08 |
2S040-16 |
2SH012-06 |
2SH012-08 |
2SH020-10 |
|
మీడియా |
గాలి, నీరు, నూనె, గ్యాస్ |
గాలి, నీరు, నూనె |
||||
|
ఆపరేషన్ రకం |
డైరెక్ట్ యాక్టింగ్ |
|||||
|
నిర్మాణం |
సాధారణంగా మూసివేయబడింది |
|||||
|
ద్వారం వ్యాసం (Φmm) |
2.5మి.మీ |
4మి.మీ |
12మి.మీ |
2మి.మీ |
||
|
CV విలువ |
0.23 |
0.50 |
0.05 |
0.15 |
||
|
పోర్ట్ పరిమాణం |
1/8" |
1/4" |
3/8" |
1/8" |
1/4" |
3/8" |
|
ద్రవ స్నిగ్ధత |
≤20CST |
|||||
|
ఆపరేటింగ్ ప్రెజర్ రేంజ్ |
0~0.7MPa |
0~0.20MPa |
||||
|
ప్రూఫ్ ఒత్తిడి |
1.0MPa |
3.5MPa |
||||
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
-5~80℃ |
|||||
|
వోల్టేజ్ పరిధి |
±10% |
|||||
|
బాడీ మెటీరియల్ |
2W బ్రాస్ 2S స్టెయిన్లెస్ స్టీల్ |
|||||
|
సీల్ మెటీరియల్ |
NBP, EPDM లేదా VITON |
|||||
|
మోడల్ |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
|
ప్రత్యామ్నాయ నమూనా |
2S160-10 |
2S160-15 |
2S200-20 |
2S250-25 |
2S350-35 |
2s400-40 |
2S500-50 |
|
మీడియా |
గాలి, నీరు, నూనె, గ్యాస్ |
గాలి, నీరు, నూనె |
|||||
|
ఆపరేషన్ రకం |
డైరెక్ట్ యాక్టింగ్ |
||||||
|
నిర్మాణం |
సాధారణంగా మూసివేయబడింది |
||||||
|
ద్వారం వ్యాసం (Φmm) |
16మి.మీ |
20మి.మీ |
25మి.మీ |
35మి.మీ |
40మి.మీ |
50మి.మీ |
|
|
CV విలువ |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
|
|
పోర్ట్ పరిమాణం |
3/8" |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
|
ద్రవ స్నిగ్ధత |
≤20CST |
||||||
|
ఆపరేటింగ్ ప్రెజర్ రేంజ్ |
గాలి 0 ~ 0.7MPa; నీరు 0 ~ 0.5MPa; నూనె 0~0.5MPa |
||||||
|
ప్రూఫ్ ఒత్తిడి |
1.0MPa |
||||||
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
-5~80℃ |
||||||
|
వోల్టేజ్ పరిధి |
±10% |
||||||
|
బాడీ మెటీరియల్ |
2W బ్రాస్ 2S స్టెయిన్లెస్ స్టీల్ |
||||||
|
సీల్ మెటీరియల్ |
NBP, EPDM లేదా VITON |
||||||
2W 2-వే న్యూమాటిక్ సోలేనోయిడ్ వాల్వ్ దేనికి ఉపయోగించబడుతుంది మరియు దాని పని ఏమిటి?
షెడ్యూల్ చేయబడిన నీటిని ఆన్/ఆఫ్ చేయడానికి టైమర్తో ఉపయోగించవచ్చు. ఇది స్వయంచాలకంగా మొక్కలకు నీరు పెట్టగలదు.
తోట బిందు సేద్యం కోసం it(2W వాల్వ్) ఉపయోగించవచ్చా?
Κενό:
2W సోలనోయిడ్ వాల్వ్ను అడ్డంగా మరియు నిలువుగా అమర్చవచ్చా?
క్షితిజ సమాంతరంగా ఇన్స్టాల్ చేయాలి.
2W వాల్వ్ 2 వే మూసివేయబడినప్పుడు మరియు రివర్స్ ప్రెజర్ ఉన్నప్పుడు బ్యాక్-ఫ్లో ఉంటుందా?
బ్యాక్ ఫ్లో ఉండదు.
2W 2-వే న్యూమాటిక్ సోలేనోయిడ్ వాల్వ్ను ఎలా ఇన్స్టాల్ చేయాలి?
క్షితిజ సమాంతరంగా ఇన్స్టాల్ చేయండి. గుర్తించబడిన ప్రవాహ దిశ (→ ప్రవాహ దిశ) ప్రకారం ఇన్లెట్ మరియు అవుట్లెట్ను కనెక్ట్ చేయండి.
