VF5000 సోలేనోయిడ్ వాల్వ్ 5/2 వే, 5/3 వే డైరెక్ట్ పైపింగ్ రకం. ఘర్షణను తగ్గించడానికి, ప్రారంభ ఒత్తిడిని తగ్గించడానికి మరియు సేవా జీవితాన్ని పొడిగించడానికి స్పూల్ బోర్ ప్రత్యేకంగా యంత్రంగా ఉంటుంది. పెద్ద పోర్ట్ పరిమాణంతో, వాల్వ్ అధిక వాయు ప్రవాహాన్ని అందిస్తుంది, ఇది బహుళ యాక్యుయేటర్లు లేదా మీడియం-నుండి-పెద్ద సిలిండర్లను ఆపరేట్ చేయడానికి అనువైనది. VF5000 సిరీస్ పోర్ట్ పరిమాణం 3/8.
దీని మాడ్యులర్ నిర్మాణం మానిఫోల్డ్ ఇన్‌స్టాలేషన్‌కు మద్దతు ఇస్తుంది, కేంద్రీకృత వాయు సరఫరాను అనుమతిస్తుంది మరియు పైపింగ్‌ను సరళీకృతం చేస్తుంది. అధిక-ప్రవాహ న్యూమాటిక్ అనువర్తనాల కోసం రూపొందించబడిన, DS/VF 3000 మరియు 5000 సిరీస్ సోలేనోయిడ్ కవాటాలు సాధారణంగా పారిశ్రామిక యంత్రాలు మరియు ఆటోమేటెడ్ ఉత్పత్తి మార్గాల్లో వర్తించబడతాయి.
· అధిక ప్రవాహం
· పైపింగ్ / మాడ్యులర్ / స్పేస్-సేవింగ్
పారిశ్రామిక-గ్రేడ్ మన్నిక
|
ఆర్డరింగ్ కోడ్ |
||||||
|
VF5 |
130 |
_ |
4 |
G |
B |
02 |
|
మోడల్ |
వాల్వ్ రకం |
|
వోల్టేజ్ |
పంక్తి రకం |
మనుల్ |
పోర్ట్ పరిమాణం |
|
VF5000 సోలేనోయిడ్ వాల్వ్ |

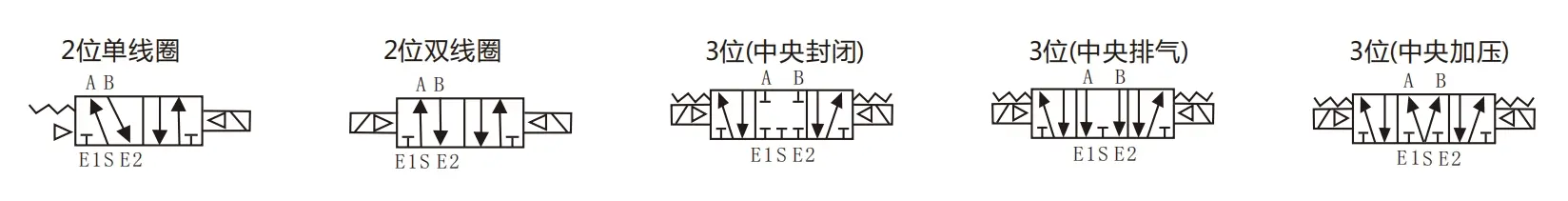

130: సింగిల్ సోలేనోయిడ్ 5/2 మార్గం |
|
3: 110vac |
G: లైన్ రకం |
|
02: PT3/8 |
|
|
230: డబుల్ సోలేనోయిడ్ వలేవ్ 5/2 మార్గం |
|
4: 220vac |
D: DIN రకం |
|
|
|
|
330 సి: డబుల్ సోలేనోయిడ్ VLAVE5/3WAY క్లోజ్డ్ సెంటర్ |
|
5: 24vdc |
DZ: కాంతితో DZ |
|
|
|
|
430E: డబుల్ సోలేనోయిడ్ VLAVE5/3WAY ఎగ్జాస్ట్ సెంటర్ |
|
6: 12vdc |
|
|
|
|
|
530 పి: డబుల్ సోలేనోయిడ్ వాల్వ్ 5/3 వే ప్రెజర్ సెంటర్ |
|
|
|
|
|
|
సాధారణ లక్షణాలు |
|
|
వర్కింగ్ మీడియం |
గాలి |
|
వోకింగ్ ఉష్ణోగ్రత |
0-50 |
|
సరళత |
అవసరం లేదు |
|
మాన్యువల్ ఓవర్రైడ్ |
స్క్రూడ్రైవర్-లాకింగ్ రకం |
|
షాక్/వైబ్రేషన్ నిరోధకత |
30G/5G (8.3--2000Hz) |
|
ఆవరణ |
డస్ట్‌ప్రూఫ్ |
|
మోడల్ |
స్థానం |
కాయిల్ |
kgf/cm² (Mpa) |
ప్రతిస్పందన సమయం (ఎంఎస్) |
గరిష్టంగా. ఆపరేటింగ్ ఫ్రీక్వెన్సీ |
పోర్ట్ పరిమాణం |
ప్రభావవంతమైన క్రాస్ సెక్షనల్ అరేమ్మ్ (సివి) |
kgf |
|

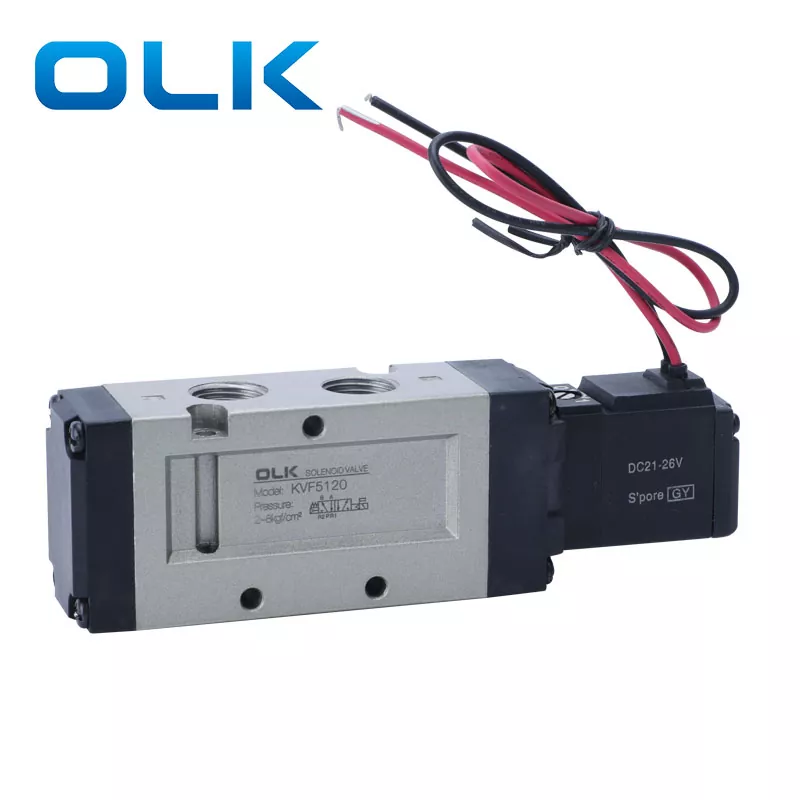

VF5120- □ △ B-02 |
2 స్థానం |
ఒకే చర్య |
1.5 ～ 9 (0.15 ～ 0.8) |
≤30 ఎంఎస్ |
5 |
Pt3/8 |
45 (2.5) |
0.38 |
|

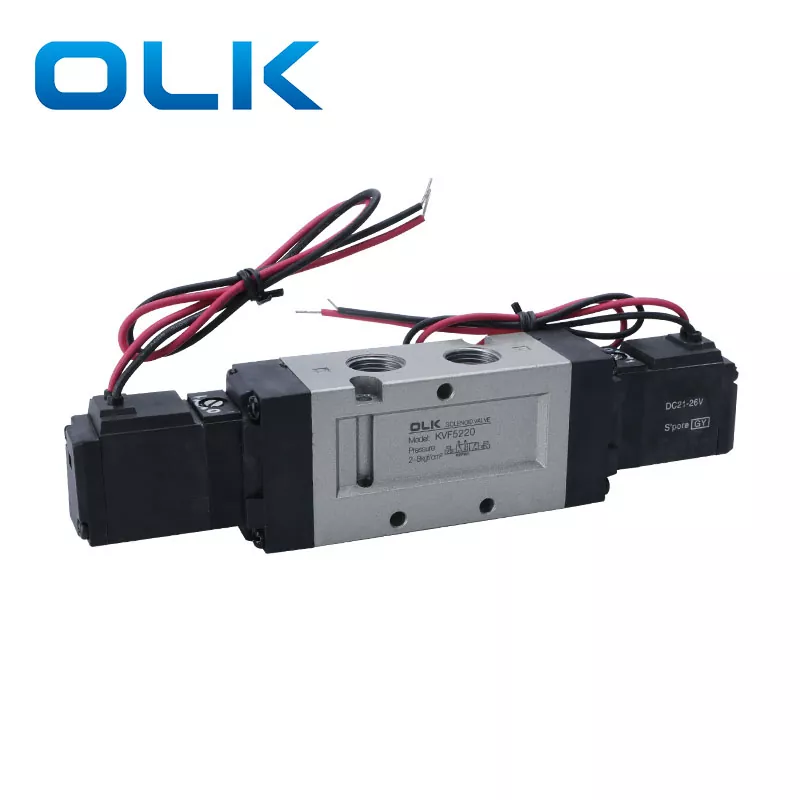

VF5220- □ △ B-02 |
2 స్థానం |
డబుల్ చర్య |
1 ~ 9 (0.1 ~ 0.9) |
≤30 ఎంఎస్ |
5 |
Pt3/8 |
45 (2.5) |
0.45 |
|
VF5320- □ △ B-02 |
3 స్థానం |
డబుల్ సోలేనోయిడ్ VLAVE5/3WAY క్లోజ్డ్ సెంటర్ |
1 ~ 9 (0.1 ~ 0.9) |
≤50 ms |
3 |
Pt3/8 |
36 (2) |
0.53 |
|

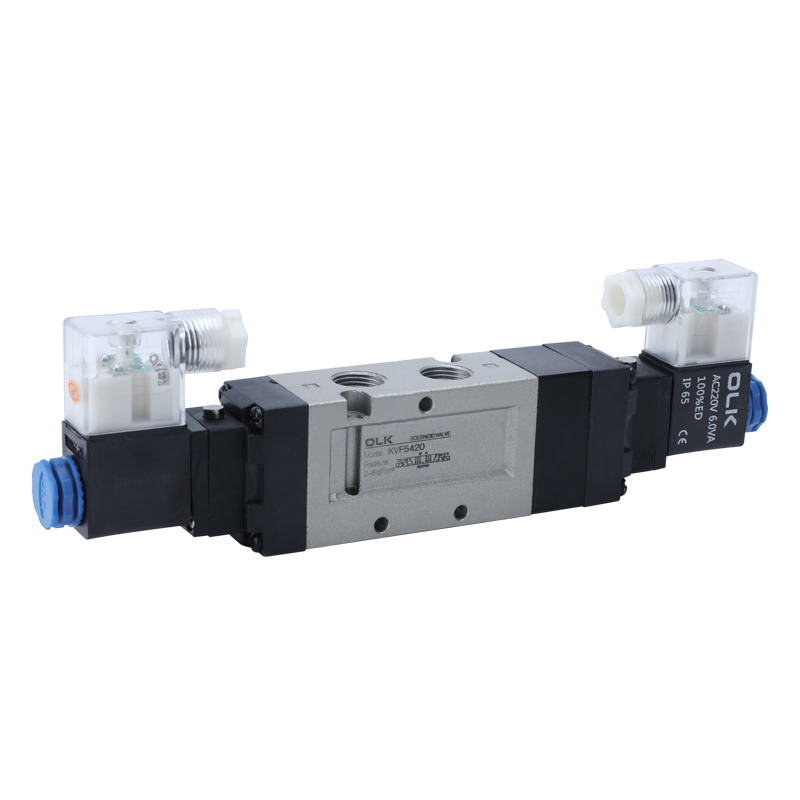

VF5420- □ △ B-02 |
3 స్థానం |
wayహి |
1 ~ 9 (0.1 ~ 0.9) |
≤50 ms |
3 |
Pt3/8 |
41.4 (2.3) |
0.53 |
|

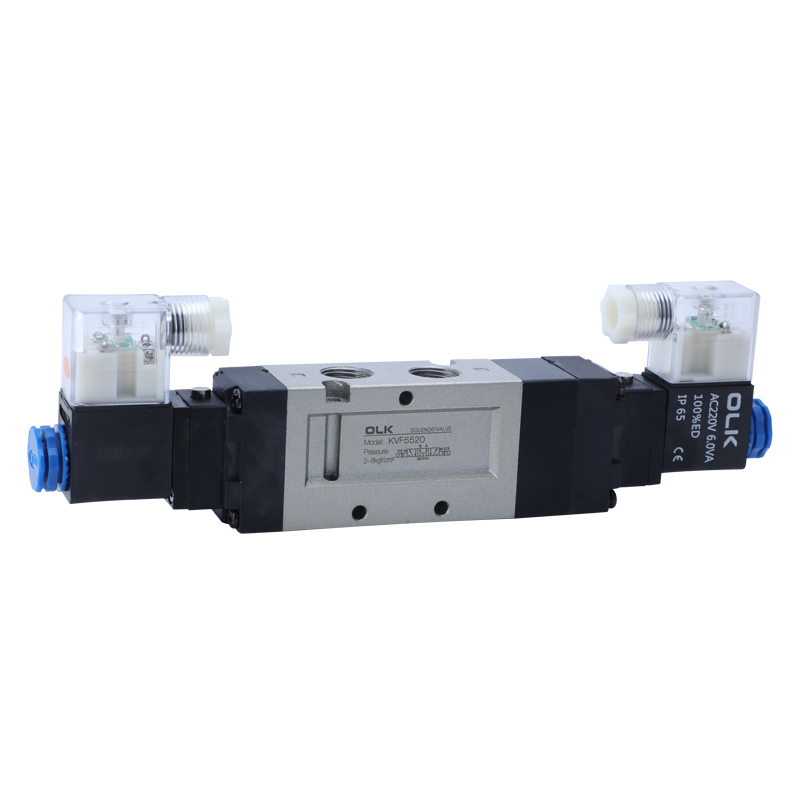

VF5520- □ △ B-02 |
3 స్థానం |
డబుల్ సోలేనోయిడ్ వాల్వ్ 5/3 వే ప్రెజర్ సెంటర్ |
1 ~ 9 (0.1 ~ 0.9) |
≤50 ms |
3 |
Pt3/8 |
36 (2) |
0.53 |
ఏ మోడల్ DS3000/VF3000 భర్తీ చేయవచ్చు?
DS3000 కొరియాలోని TPC ని అదే ఫంక్షన్‌తో భర్తీ చేయగలదు మరియు VF 3000 జపాన్‌లో SMC ని అదే ఫంక్షన్‌తో భర్తీ చేయగలదు
DS5000/VF5000 సోలేనోయిడ్ వాల్వ్ 5 మార్గం యొక్క నాజిల్ వ్యాసం ఎంత?
DS5000/VF5000 థ్రెడ్ బోర్ PT3/8
