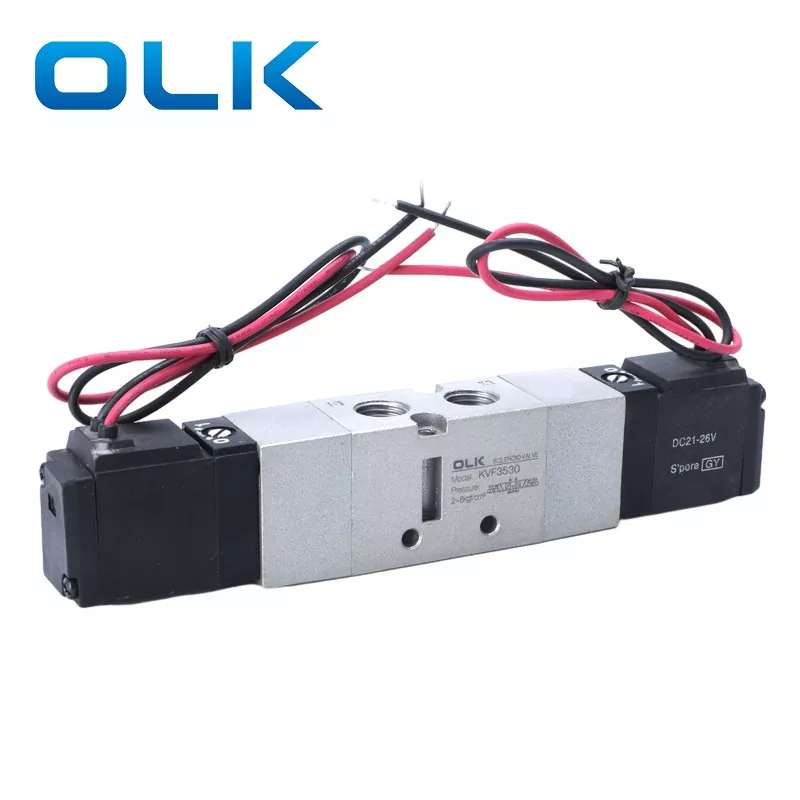

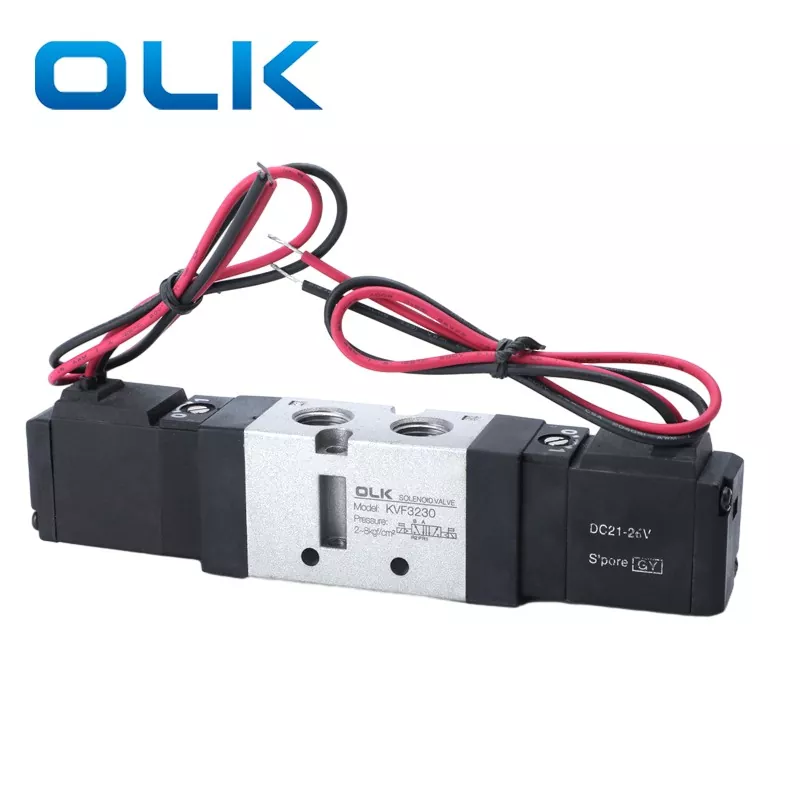

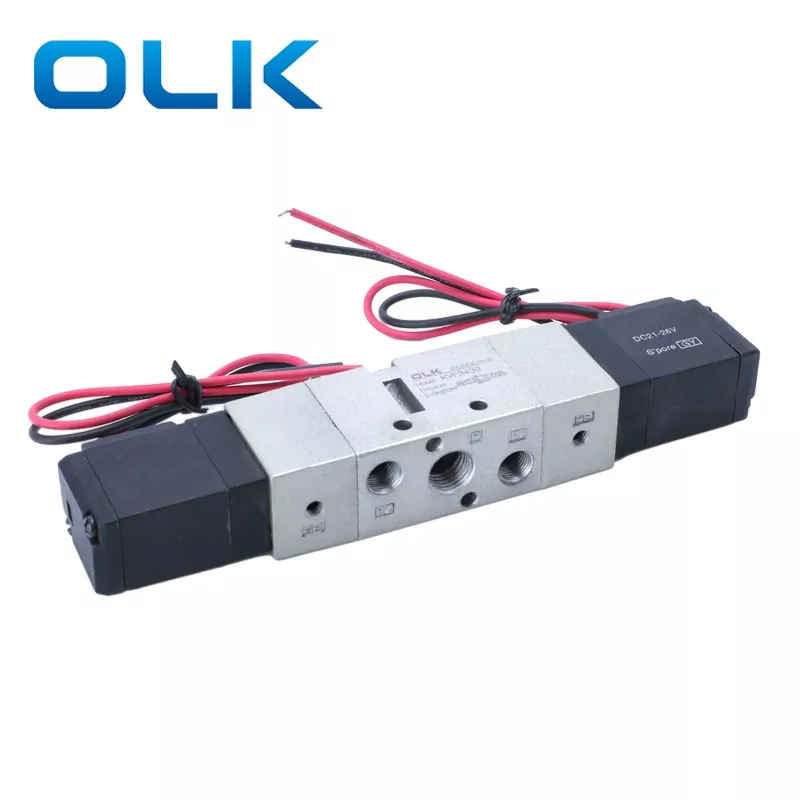

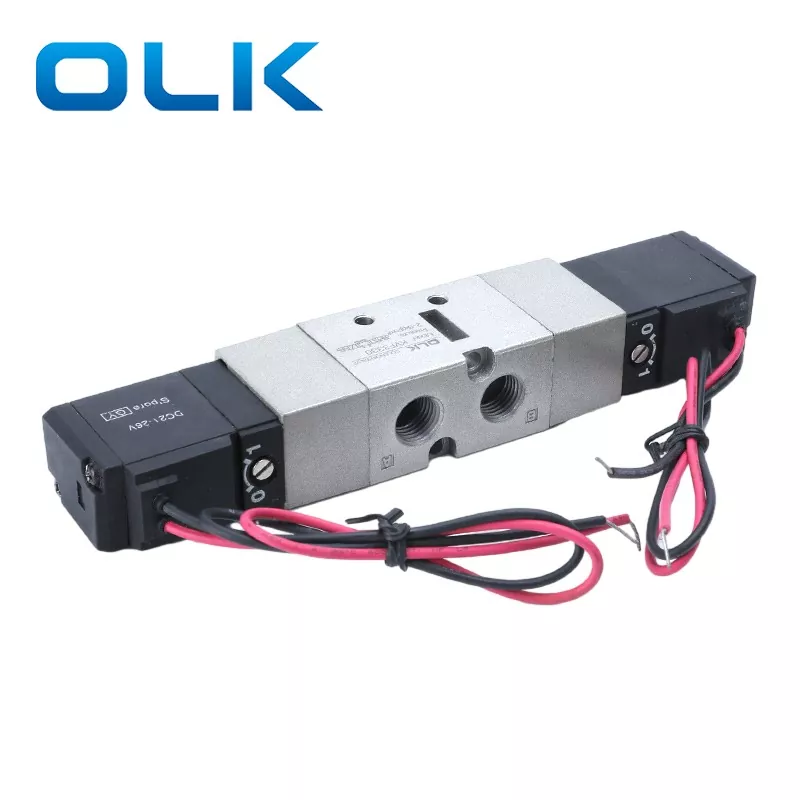

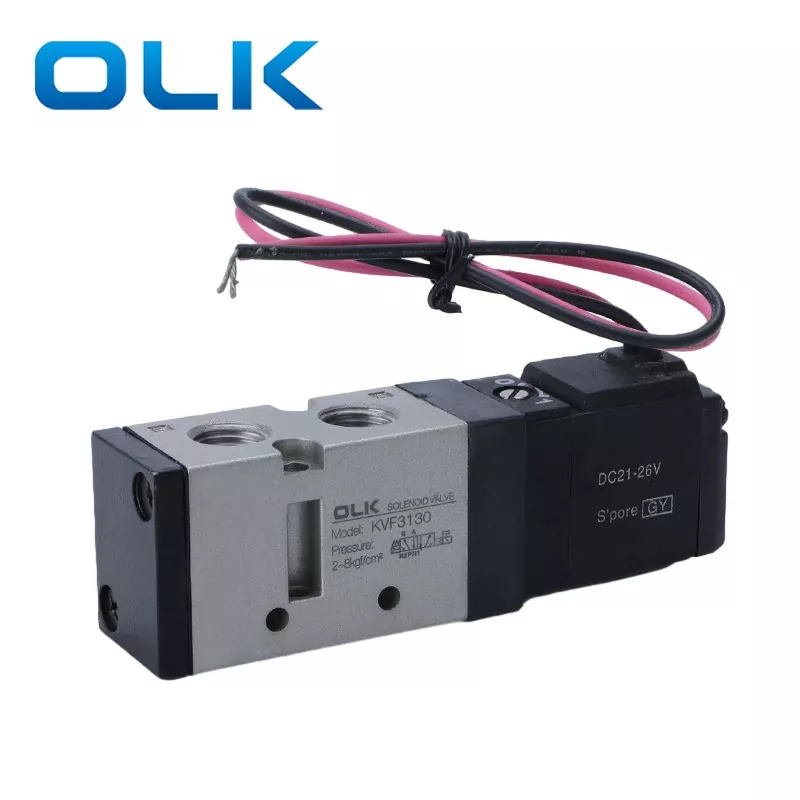

అంతర్గత పైలట్ VF3000 సోలేనోయిడ్ వాల్వ్ 2 స్థానం 5 మార్గం మరియు 3 స్థానం 5 మార్గం డైరెక్ట్ పైపింగ్ రకం
స్పూల్ బోర్ తక్కువ ఘర్షణ, తక్కువ ప్రారంభ పీడనం మరియు ఎక్కువ సేవా జీవితం కోసం ప్రత్యేక మ్యాచింగ్ ప్రక్రియను ఉపయోగిస్తుంది. లార్జ్ పోర్ట్ పరిమాణం అధిక వాయు ప్రవాహాన్ని అందిస్తుంది, ఇది మీడియం నుండి పెద్ద సిలిండర్లు లేదా బహుళ యాక్యుయేటర్లను నడపడానికి అనువైనది.
మాడ్యులర్ డిజైన్ బహుళ కవాటాలు, కేంద్రీకృత వాయు సరఫరా మరియు తగ్గిన పైపింగ్ కోసం మానిఫోల్డ్ మౌంటుని అనుమతిస్తుంది. ఆటోమేటెడ్ ఉత్పత్తి మార్గాలు మరియు పారిశ్రామిక యంత్రాల కోసం అధిక-ప్రవాహ న్యూమాటిక్ కంట్రోల్ సిస్టమ్స్‌లో DS/VF 3000 మరియు 5000 సిరీస్ సోలేనోయిడ్ వాల్వ్ విస్తృతంగా ఉపయోగించబడతాయి.
· అధిక ప్రవాహం
· పైపింగ్ / మాడ్యులర్ / స్పేస్-సేవింగ్
పారిశ్రామిక-గ్రేడ్ మన్నిక
|
ఆర్డరింగ్ కోడ్ |
||||||
|
Vf3 |
130 |
_ |
4 |
G |
B |
02 |
|
మోడల్ |
వాల్వ్ రకం |
|
వోల్టేజ్ |
పంక్తి రకం |
మనుల్ |
పోర్ట్ పరిమాణం |
|
VF3000 సోలేనోయిడ్ వాల్వ్ |
130: సింగిల్ సోలేనోయిడ్ 5/2 మార్గం |
|
3: 110vac |
G: లైన్ రకం |
|
02: PT1/4 |
|
|
230: డబుల్ సోలేనోయిడ్ వలేవ్ 5/2 మార్గం |
|
4: 220vac |
D: DIN రకం |
|
|
|
|
330 సి: డబుల్ సోలేనోయిడ్ VLAVE5/3WAY క్లోజ్డ్ సెంటర్ |
|
5: 24vdc |
DZ: కాంతితో DZ |
|
|
|
|
430E: డబుల్ సోలేనోయిడ్ VLAVE5/3WAY ఎగ్జాస్ట్ సెంటర్ |
|
6: 12vdc |
|
|
|
|
|
530 పి: డబుల్ సోలేనోయిడ్ వాల్వ్ 5/3 వే ప్రెజర్ సెంటర్ |
|
|
|
|
|
|
సాధారణ లక్షణాలు |
|
|
వర్కింగ్ మీడియం |
గాలి |
|
వోకింగ్ ఉష్ణోగ్రత |
0-50 |
|
సరళత |
అవసరం లేదు |
|
మాన్యువల్ ఓవర్రైడ్ |
స్క్రూడ్రైవర్-లాకింగ్ రకం |
|
షాక్/వైబ్రేషన్ నిరోధకత |
30G/5G (8.3--2000Hz) |
|
ఆవరణ |
డస్ట్‌ప్రూఫ్ |
|
మోడల్ |
స్థానం |
కాయిల్ |
kgf/cm ² (MPA) |
ప్రతిస్పందన సమయం (MS) |
గరిష్టంగా. ఆపరేటింగ్ ఫ్రీక్వెన్సీ |
పోర్ట్ పరిమాణం |
ప్రభావవంతమైన క్రాస్ సెక్షనల్ అరేమ్మ్ (సివి) |
kgf |
|
VF3130- □ △ B-02 |
2 స్థానం |
ఒకే చర్య |
1.5 ～ 9 (0.15 ～ 0.8) |
≤30 ఎంఎస్ |
5 |
Pt1/4 |
17.1 (0.95) |
0.21 |
|
VF3230- □ △ B-02 |
2 స్థానం |
డబుల్ చర్య |
1 ~ 9 (0.1 ~ 0.9) |
≤30 ఎంఎస్ |
5 |
Pt1/4 |
17.1 (0.95) |
0.29 |
|
VF3330- □ △ B-02 |
3 స్థానం |
డబుల్ సోలేనోయిడ్ VLAVE5/3WAY క్లోజ్డ్ సెంటర్ |
1 ~ 9 (0.1 ~ 0.9) |
≤50 ms |
3 |
Pt1/4 |
13.5 (0.75) |
0.42 |
|
VF3430- □ △ B-02 |
3 స్థానం |
wayహి |
1 ~ 9 (0.1 ~ 0.9) |
≤50 ms |
3 |
Pt1/4 |
17.1 (0.95) |
0.42 |
|
VF3530- □ △ B-02 |
3 స్థానం |
డబుల్ సోలేనోయిడ్ వాల్వ్ 5/3 వే ప్రెజర్ సెంటర్ |
1 ~ 9 (0.1 ~ 0.9) |
≤50 ms |
3 |
Pt1/4 |
16.2 (0.9) |
0.42 |
ఏ మోడల్ DS3000/VF3000 భర్తీ చేయవచ్చు?
DS3000 కొరియాలోని TPC ని అదే ఫంక్షన్‌తో భర్తీ చేయగలదు మరియు VF 3000 జపాన్‌లో SMC ని అదే ఫంక్షన్‌తో భర్తీ చేయగలదు
DS3000/VF3000 సోలేనోయిడ్ వాల్వ్ 5 మార్గం యొక్క నాజిల్ వ్యాసం ఎంత?
DS3000/VF3000 థ్రెడ్ బోర్ PT1/4
