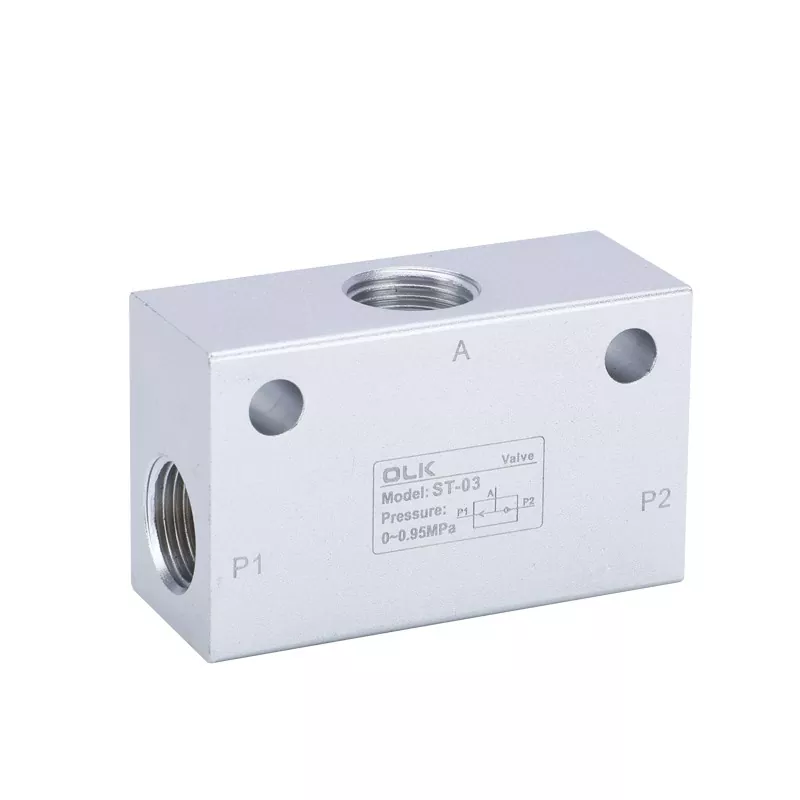

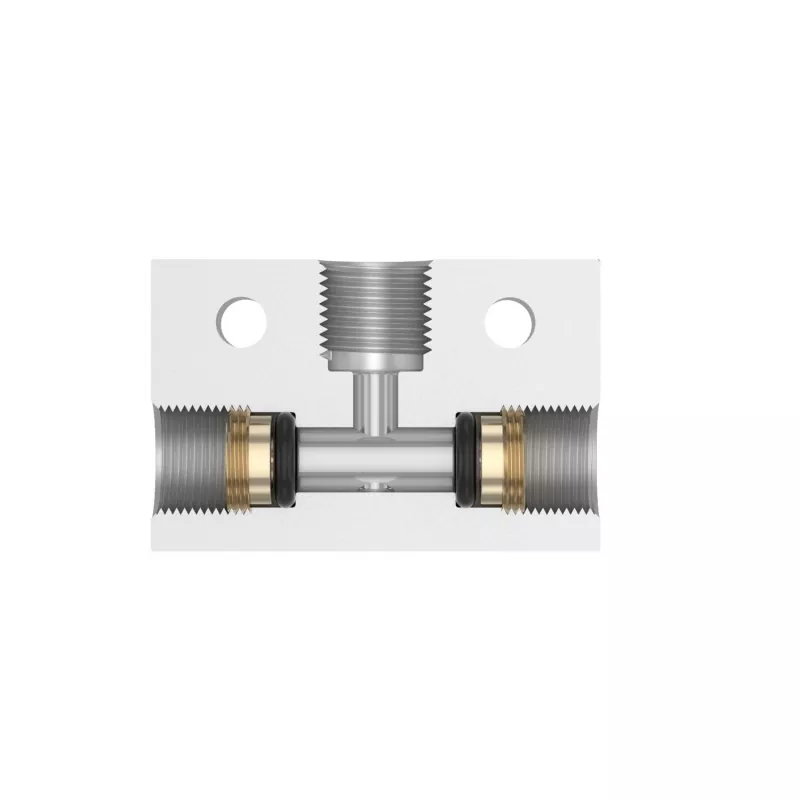

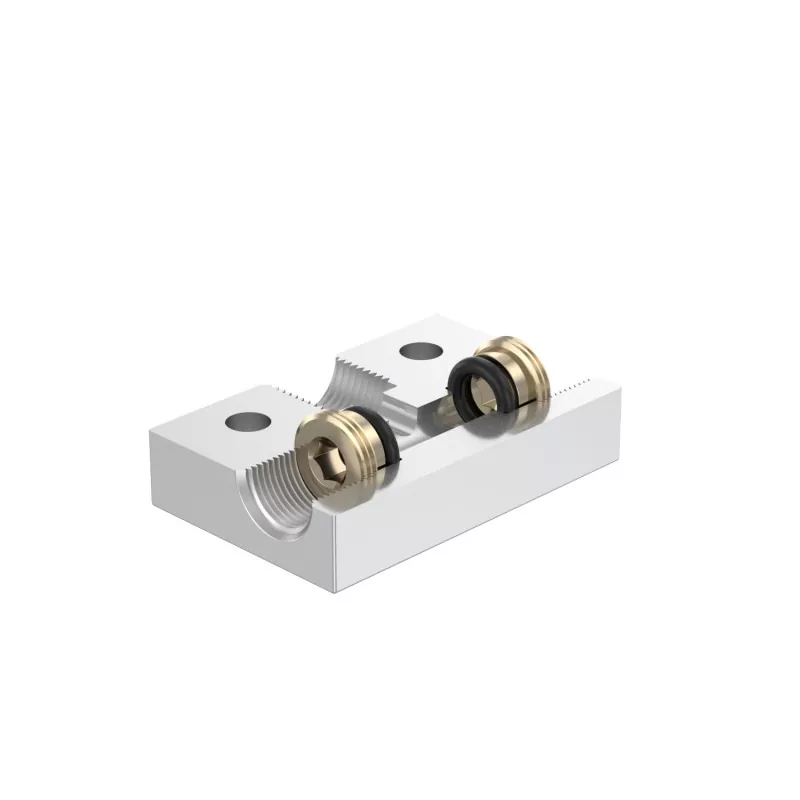

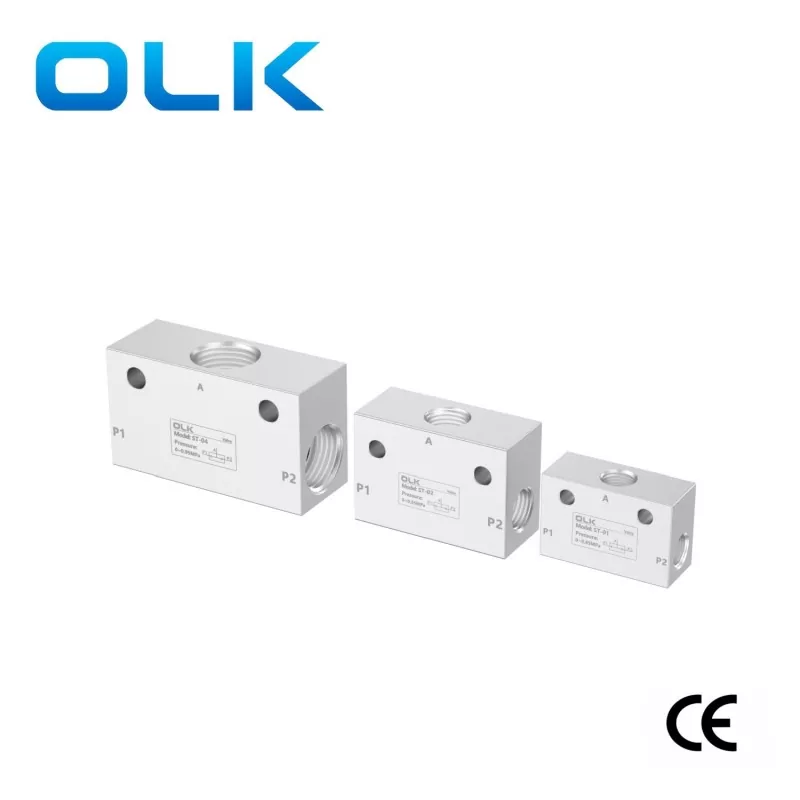

ఓలేకై (ఓల్క్) సెయింట్ సిరీస్ షటిల్ కవాటాలలో రెండు ఇన్లెట్ పోర్టులు "ఇన్" మరియు ఒక అవుట్లెట్ పోర్ట్ "అవుట్" ఉన్నాయి. దిగుమతులలో ఒకదానికి ఇన్పుట్ ఉన్నప్పుడు, ఎగుమతికి అవుట్పుట్ ఉంటుంది. రెండు ఇన్లెట్ ఒత్తిళ్లు సమానంగా లేకపోతే, హై-ప్రెజర్ ఇన్లెట్ మరియు అవుట్లెట్ అనుసంధానించబడి ఉంటాయి. రెండు ఇన్లెట్ ఒత్తిళ్లు సమానంగా ఉంటే, మొదటి ఇన్పుట్ ప్రెజర్ ఉన్న ఇన్లెట్ అవుట్పుట్ పోర్టుకు అనుసంధానించబడి ఉంటుంది.
సెలెక్టర్ కవాటాలు లేదా డ్యూయల్ పైలట్ చెక్ కవాటాలు అని పిలువబడే సెయింట్ షటిల్ వాల్వ్ ఎల్‌ఎస్‌ఓ తప్పనిసరిగా మూడు-మార్గం హైడ్రాలిక్ పైలట్ చెక్ కవాటాలు. వారు స్వయంచాలకంగా హైడ్రాలిక్ సర్క్యూట్‌ను ఎంచుకుంటారు. యాక్యుయేటర్ రెండు ప్రత్యామ్నాయ పీడన నూనె వనరుల ద్వారా సరఫరా చేయబడినప్పుడు మరియు అధిక పీడన ఆయిల్ పోర్ట్ తెరవవలసి వచ్చినప్పుడు, షటిల్ వాల్వ్ ఉపయోగించబడుతుంది.
ST సిరీస్ షటిల్ కవాటాలు క్లియర్ ఇంటర్ఫేస్ థ్రెడ్ ， ఫాస్ట్ ఎగ్జాస్ట్, పెద్ద వెంటిలేషన్ సామర్థ్యం, సులభమైన సంస్థాపన, గ్యాస్‌ను కుదించే సామర్థ్యం ； వేగవంతమైన ఉద్గారం
జాగ్రత్తలు మరియు అనువర్తన సమస్యలు:
షటిల్ కవాటాలు ప్రధానంగా సిగ్నల్ ఎంపిక కోసం ఉపయోగించబడతాయి, మాన్యువల్ మరియు ఆటోమేటిక్ ఆపరేషన్ మధ్య మారే సర్క్యూట్లలో.
ఎయిర్ ట్యూబ్ ఫిట్టింగులు సరిగ్గా ఎంచుకోకపోతే, పోర్ట్ వద్ద గాలి తీసుకోవడం లేదా ఎగ్జాస్ట్ చాలా చిన్నదిగా ఉండటానికి కారణమైతే, వాల్వ్ కోర్ పూర్తిగా మారకపోవచ్చు, ఇది అన్ని పోర్టులను కనెక్ట్ చేయడానికి దారితీస్తుంది. దీనిని నిరోధించాలి. ST-01: G1/8; ST-02: G1/4; ST-03: G3/8; ST-04: G1/2
షటిల్ కవాటాలను అధిక మరియు తక్కువ-పీడన స్విచింగ్ సర్క్యూట్లలో కూడా ఉపయోగించవచ్చు. ఏదేమైనా, తక్కువ పీడనాన్ని కోల్పోయే ప్రమాదాన్ని నివారించడానికి షటిల్ వాల్వ్ యొక్క అధిక-పీడన ఇన్లెట్ వైపు 2-స్థానం 3-మార్గం వాల్వ్ వ్యవస్థాపించబడాలి.
|
ఆర్డరింగ్ కోడ్ |
||
|
St |
_ |
06 |
|
మోడల్: |
|
పోర్ట్ పరిమాణం |
|
సెయింట్ షటిల్ వాల్వ్ |
|
01: జి 1/8 |
|
|
|
02: జి 1/4 |
|
|
|
03: జి 3/8 |
|
|
|
04: జి 1/2 |
|
వర్కింగ్ మీడియం |
గాలి (40μm కంటే ఎక్కువ వడపోత ద్వారా ఫిల్టర్ చేయబడింది) |
|
వర్కింగ్ ప్రెజర్ రేంజ్ MPA (PSI) |
0 ~ 0.95 (0 ~ 135) |
|
ఒత్తిడి నిరోధకత హామీ |
1.5MPA (215PSI) |
|
పని ఉష్ణోగ్రత ° C. |
-5∼60 |
|
శరీర పదార్థం |
అల్యూమినియం మిశ్రమం |
|

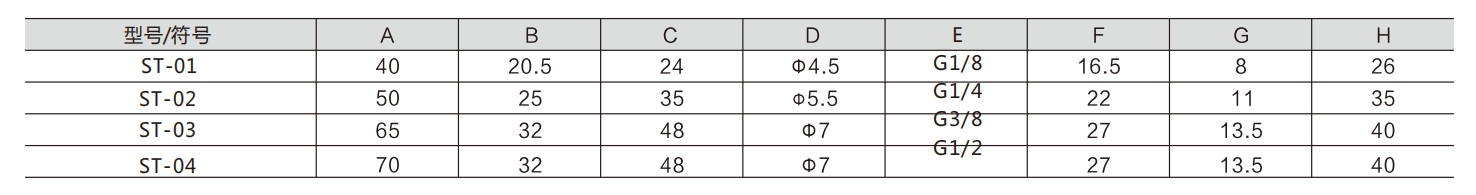

మోడల్ |
పోర్ట్ వ్యాసం |
ప్రభావవంతమైన క్రాస్-సెక్షనల్ ప్రాంతం MM² (CV విలువ) |
|
ST-01 |
G1/8 |
7.5 |
|
ST-02 |
G1/4 |
21 |
|
ST-03 |
G3/8 |
40 |
|
ST-04 |
G1/2 |
60 |
