సిలిండర్ మాగ్నెటిక్ స్విచ్

మోడల్

CS1-F

Cs1-in

CS1-J

CS1-S

CS1-G

D-A93

D-A73

D-Z73

D-A54

వర్తించే సిలిండర్లు

ఎస్సీ/మాల్/మా

ఎస్సీ/మాల్/మా

SDA/TDA/TN

చెడు/నా

Sపిరితిత్తి

(Smc)

Cహ

సిఎక్స్ఎస్

సంస్థాపనా పద్ధతి

టై రాడ్లు/రింగ్ బెల్టులు

టై రాడ్లు/రింగ్ బెల్టులు

ట్రాక్

రద్దు చేయబడింది

ట్రాక్

ట్రాక్

ట్రాక్

ట్రాక్

ట్రాక్

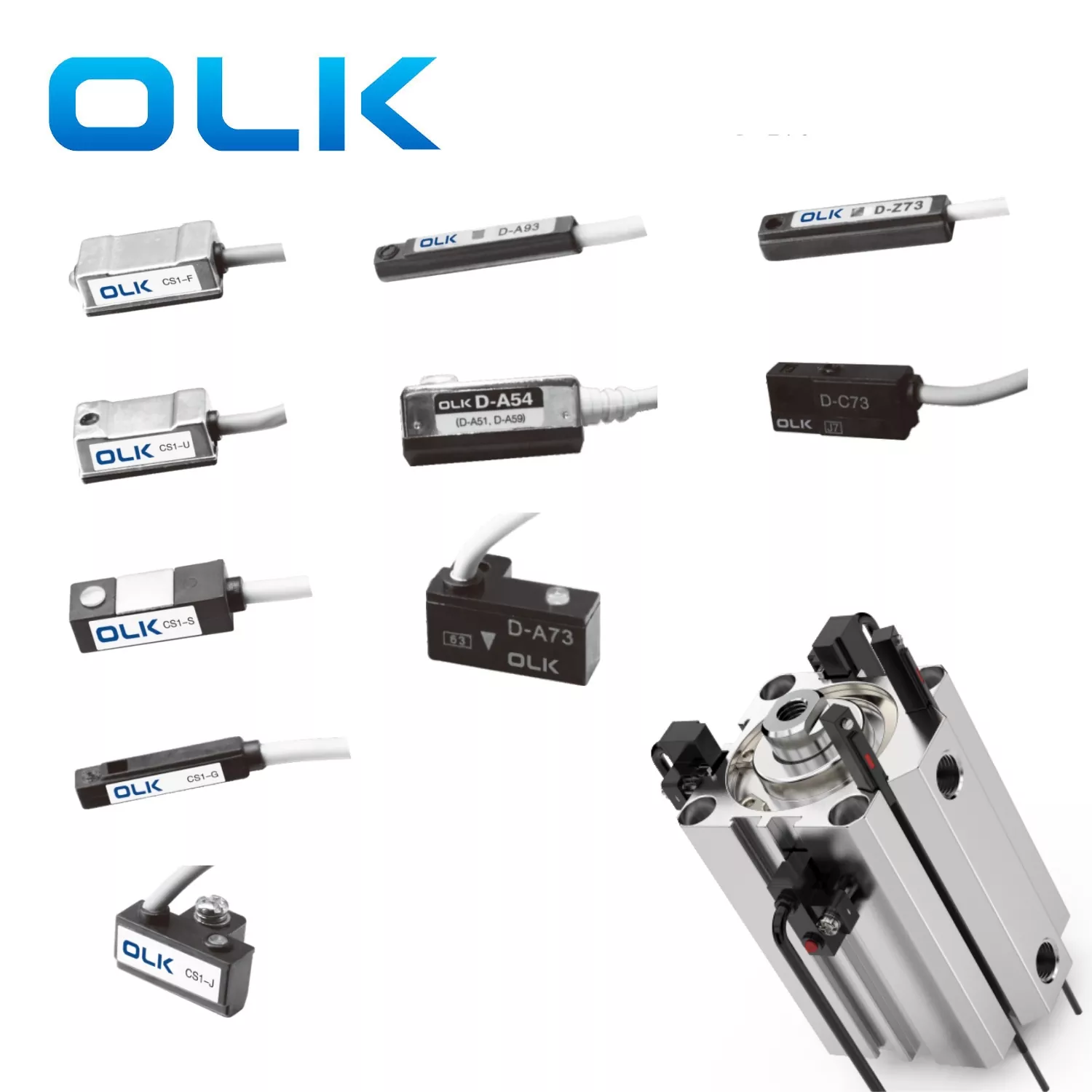

ఫోటో

సిలిండర్ అప్లికేషన్ రేఖాచిత్రం

అవుట్‌లైన్ డైమెన్షన్ రేఖాచిత్రం

స్విచ్ రకం

SPST సాధారణంగా తెరిచి ఉంటుంది

SPST సాధారణంగా తెరిచి ఉంటుంది

SPST సాధారణంగా తెరిచి ఉంటుంది

SPST సాధారణంగా తెరిచి ఉంటుంది

SPST సాధారణంగా తెరిచి ఉంటుంది

SPST సాధారణంగా తెరిచి ఉంటుంది

SPST సాధారణంగా తెరిచి ఉంటుంది

SPST సాధారణంగా తెరిచి ఉంటుంది

SPST సాధారణంగా తెరిచి ఉంటుంది

సెన్సింగ్ రకం

సంప్రదింపుతో రీడ్ స్విచ్

సంప్రదింపుతో రీడ్ స్విచ్

సంప్రదింపుతో రీడ్ స్విచ్

సంప్రదింపుతో రీడ్ స్విచ్

సంప్రదింపుతో రీడ్ స్విచ్

సంప్రదింపుతో రీడ్ స్విచ్

సంప్రదింపుతో రీడ్ స్విచ్

సంప్రదింపుతో రీడ్ స్విచ్

సంప్రదింపుతో రీడ్ స్విచ్

ఆపరేటింగ్ వోల్టేజ్

5–240 వి డిసి/ఎసి

5–240 వి డిసి/ఎసి

5–240 వి డిసి/ఎసి

5–240 వి డిసి/ఎసి

5–240 వి డిసి/ఎసి

5–240 వి డిసి/ఎసి

5–240 వి డిసి/ఎసి

5–240 వి డిసి/ఎసి

5–240 వి డిసి/ఎసి

మాక్స్ స్విచింగ్ కరెంట్

100mA

100mA

100mA

100mA

100mA

100mA

100mA

100mA

100mA

గరిష్ట సంప్రదింపు సామర్థ్యం

10W (గరిష్టంగా)

10W (గరిష్టంగా)

10W (గరిష్టంగా)

10W (గరిష్టంగా)

10W (గరిష్టంగా)

10W (గరిష్టంగా)

10W (గరిష్టంగా)

10W (గరిష్టంగా)

10W (గరిష్టంగా)

అంతర్గత విద్యుత్ వినియోగం

ఏదీ లేదు

ఏదీ లేదు

ఏదీ లేదు

ఏదీ లేదు

ఏదీ లేదు

ఏదీ లేదు

ఏదీ లేదు

ఏదీ లేదు

ఏదీ లేదు

వోల్టేజ్ డ్రాప్

గరిష్టంగా 2.5 వి @ 10 ఎంఎ డిసి

గరిష్టంగా 2.5 వి @ 100 ఎంఎ డిసి

గరిష్టంగా 2.5 వి @ 100 ఎంఎ డిసి

గరిష్టంగా 2.5 వి @ 10 ఎంఎ డిసి

గరిష్టంగా 2.5 వి @ 10 ఎంఎ డిసి

గరిష్టంగా 2.5 వి @ 40 ఎంఎ డిసి

గరిష్టంగా 2.5 వి @ 10 ఎంఎ డిసి

గరిష్టంగా 2.5 వి @ 40 ఎంఎ డిసి

గరిష్టంగా 2.5 వి @ 40 ఎంఎ డిసి

లీకేజ్ కరెంట్

గరిష్టంగా 10W

గరిష్టంగా 10W

గరిష్టంగా 10W

సూచిక కాంతి

ఎరుపు LED

ఎరుపు LED

ఎరుపు LED

ఎరుపు LED

ఎరుపు LED

ఎరుపు LED

ఎరుపు LED

ఎరుపు LED

ఎరుపు LED

కేబుల్

2.8φ, 2 సి, బూడిద ఆయిల్-రెసిస్టెంట్ పివిసి

2.8φ, 2 సి, బూడిద ఆయిల్-రెసిస్టెంట్ పివిసి

2.8φ, 2 సి, బూడిద ఆయిల్-రెసిస్టెంట్ పివిసి

2.8φ, 2 సి, బూడిద ఆయిల్-రెసిస్టెంట్ పివిసి

2.8φ, 2 సి, బూడిద ఆయిల్-రెసిస్టెంట్ పివిసి

2.8φ, 2 సి, బూడిద ఆయిల్-రెసిస్టెంట్ పివిసి

2.8φ, 2 సి, బూడిద ఆయిల్-రెసిస్టెంట్ పివిసి

2.8φ, 2 సి, బూడిద ఆయిల్-రెసిస్టెంట్ పివిసి

2.8φ, 2 సి, బూడిద ఆయిల్-రెసిస్టెంట్ పివిసి

సున్నితత్వం

60 గాస్

60 గాస్

60 గాస్

60 గాస్

60 గాస్

మాక్స్ స్విచింగ్ ఫ్రీక్వెన్సీ

200Hz

200Hz

200Hz

200Hz

 -

–

 -

–

 -

ఆపరేటింగ్ ఉష్ణోగ్రత

–

–

–

–

–

–

–

–

–

షాక్ నిరోధకత

30 గ్రా

30 గ్రా

30 గ్రా

30 గ్రా

30 గ్రా

30 గ్రా

30 గ్రా

30 గ్రా

30 గ్రా

వైబ్రేషన్ రెసిస్టెన్స్

–

–

–

–

–

–

–

–

–

రక్షణ గ్రేడ్

–

–

–

–

–

–

–

–

–

రక్షణ సర్క్యూట్

ఏదీ లేదు

ఏదీ లేదు

ఏదీ లేదు

ఏదీ లేదు

ఏదీ లేదు

ఏదీ లేదు

ఏదీ లేదు

ఏదీ లేదు

ఏదీ లేదు

మోడల్

SU-10

SU-12

SU-15

SU-16

SU-18

TCS1-F

వర్తించే సిలిండర్లు

SU32

SU32/40/50

దాని

SU80/100/12

బ్రాకెట్

సంస్థాపనా పద్ధతి

ట్రాక్

ట్రాక్

ట్రాక్

ట్రాక్

ట్రాక్

స్క్రూ

యూనిట్

పిసిలు

పిసిలు

పిసిలు

పిసిలు

పిసిలు

పిసిలు

మోడల్

MA-16

MA-20

MA-25

MA-32

MA-40

మాల్ -16

మాల్ -20

MAL-25

MAL-32

MAL-40

యూనిట్

పిసిలు

పిసిలు

పిసిలు

పిసిలు

పిసిలు

పిసిలు

పిసిలు

పిసిలు

పిసిలు

పిసిలు

సిలిండర్ల కోసం రెండు స్థాన గుర్తింపు పద్ధతుల పోలిక

డిటెక్షన్ వే

లక్షణం

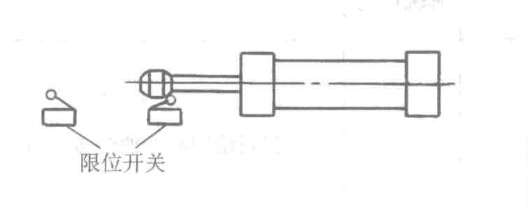

పరిమితి స్విచ్: పిస్టన్ రాడ్ ముందు ఘర్షణ బ్లాక్‌లతో పరిమితి స్విచ్‌లు వ్యవస్థాపించబడతాయి. పరిమితి స్విచ్ రకంలో, పిస్టన్ రాడ్‌లో ఘర్షణ బ్లాక్‌లు వ్యవస్థాపించబడతాయి మరియు పిస్టన్ యొక్క కదలిక స్ట్రోక్‌ను గుర్తించడానికి పిస్టన్ రాడ్ యొక్క కదలిక స్ట్రోక్ యొక్క రెండు చివర్లలో పరిమితి స్విచ్‌లు (ట్రావెల్ స్విచ్‌లు మరియు మెకానికల్ కంట్రోల్ డైరెక్షనల్ కవాటాలు వంటివి) వ్యవస్థాపించబడతాయి. ఇది కాంటాక్ట్ స్విచ్.

1) డిజైన్, ఇన్‌స్టాలేషన్, డీబగ్గింగ్ మరియు నిర్వహణ యొక్క పనిభారం పెద్దది.

2) సంస్థాపనా స్థలం పెద్దది

3) ఖర్చు ఎక్కువ.

4) సరిగ్గా ఉపయోగించకపోతే, జీవితకాలం చిన్నది.

5) అయస్కాంత క్షేత్రాల ద్వారా ప్రభావితం కాదు

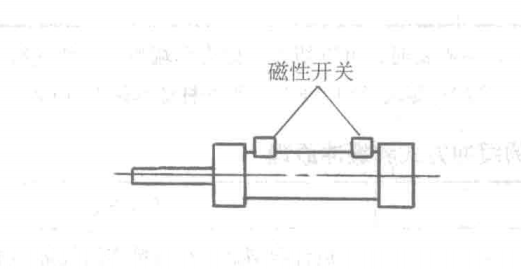

మాగ్నెటిక్ స్విచ్: ఎయిర్ సిలిండర్ యొక్క కదలిక స్ట్రోక్‌ను గుర్తించడానికి సిలిండర్ బాడీపై వేర్వేరు స్థానాల్లో నేరుగా రెండు మాగ్నెటిక్ స్విచ్‌లను ఇన్‌స్టాల్ చేయడం మాగ్నెటిక్ స్విచ్ రకం. ఇది నాన్-కాంటాక్ట్ స్విచ్.

1) డిజైన్ మరియు ఇన్‌స్టాలేషన్ సమయాన్ని బాగా ఆదా చేయడం, డీబగ్ చేయడం సులభం

2) చిన్న సంస్థాపనా స్థలం

3) తక్కువ జోడింపులతో ఖర్చు బాగా తగ్గుతుంది.

4) దీనికి అధిక విశ్వసనీయత, సుదీర్ఘ జీవితకాలం మరియు చర్య స్థానాల మంచి పునరావృతత ఉన్నాయి. యాంత్రిక ప్రభావ నష్టం యొక్క సమస్య లేదు, మరియు దీనికి బలమైన దుమ్ము, నీరు మరియు చమురు నిరోధక సామర్థ్యాలు ఉన్నాయి. 5) విద్యుత్ న్యూమాటిక్ ఉమ్మడి నియంత్రణను సాధించడం సులభం

6) యాంటీ అయస్కాంత చర్యలు బలమైన అయస్కాంత క్షేత్రాలలో తీసుకోవాలి
