4v200 సోలేనోయిడ్ వాల్వ్ 5 మార్గం

ఆర్డరింగ్ కోడ్

4 వి

2

10

6

AC110V

మోడల్

కోడ్

వాల్వ్ రకం

పోర్ట్ పరిమాణం

వోల్టేజ్

పేలుడు ప్రూఫ్ కాయిల్

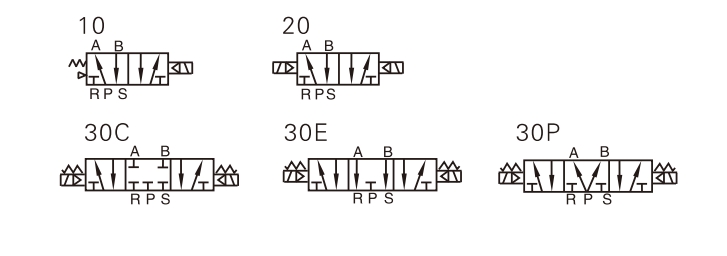

4 వి: స్పోర్ట్స్ 2 (3) స్థానం సోలేనోయిడ్ వాల్వ్

2: 200 సిరీస్

10: సింగిల్ సోలేనోయిడ్ 5/2 మార్గం

06: జి 1/8

AC220V

లేదు: DIN రకం

20: డబుల్ సోలేనోయిడ్ వాల్వ్ 5/2 మార్గం

06: జి 1/4

DC24V

నేను: లైన్ రకం

30 సి: డబుల్ సోలేనోయిడ్ VLAVE5/3WAY క్లోజ్డ్ సెంటర్

AC110V

30E: డబుల్ సోలేనోయిడ్ VLAVE5/3WAY ఎగ్జాస్ట్ సెంటర్

AC24V

30 పి: డబుల్ సోలేనోయిడ్ వాల్వ్ 5/3 వే ప్రెజర్ సెంటర్

DC12V

మోడల్

4v210-06 4v220-06

4V230C-06 4V230E-06 4V230P-06

4v210-08 4v220-08

4V230C-08 4V230E-08 4V230P-08

వర్కింగ్ మీడియం

గాలి （40μm కంటే ఎక్కువ ఫిల్టర్ స్క్రీన్ ద్వారా ఫిల్టర్ చేయండి

చర్య మోడ్

అంతర్గత పైలట్ రకం

పోర్ట్ పరిమాణం

Inlet = outlet = ఎగ్జాస్ట్ పోర్ట్ = G1/8

Inlet = outlet = g1/4 ఎగ్జాస్ట్ పోర్ట్ = G1/8

ప్రభావవంతమైన క్రాస్ సెక్షనల్ ప్రాంతం

14.0mm² （CV = 0.78）

12.0mm² （CV = 0.67）

16.0mm² （CV = 0.89）

12.0mm² （CV = 0.67）

స్థానాలు

5/2 పోర్ట్

5/3 పోర్ట్

5/2 పోర్ట్

5/2 పోర్ట్

పీడన పరిధి

0.15-0.8 MPa (21-114PSI)

రుజువు ఒత్తిడి

1.5MPA (215PSI)

పని ఒత్తిడి

‘-20-70

శరీర పదార్థం

అల్యూమినియం మిశ్రమం

సరళత

అవసరం లేదు

గరిష్టంగా. ఆపరేటింగ్ ఫ్రీక్వెన్సీ

5 సార్లు/రెండవది

3 సార్లు/రెండవది

5 సార్లు/రెండవది

3 సార్లు/రెండవది

బరువు

4V210-06: 220 G 4V220-06: 320 గ్రా

360 గ్రా

4V210-08: 220 G 4V220-08: 320 గ్రా

360 గ్రా
