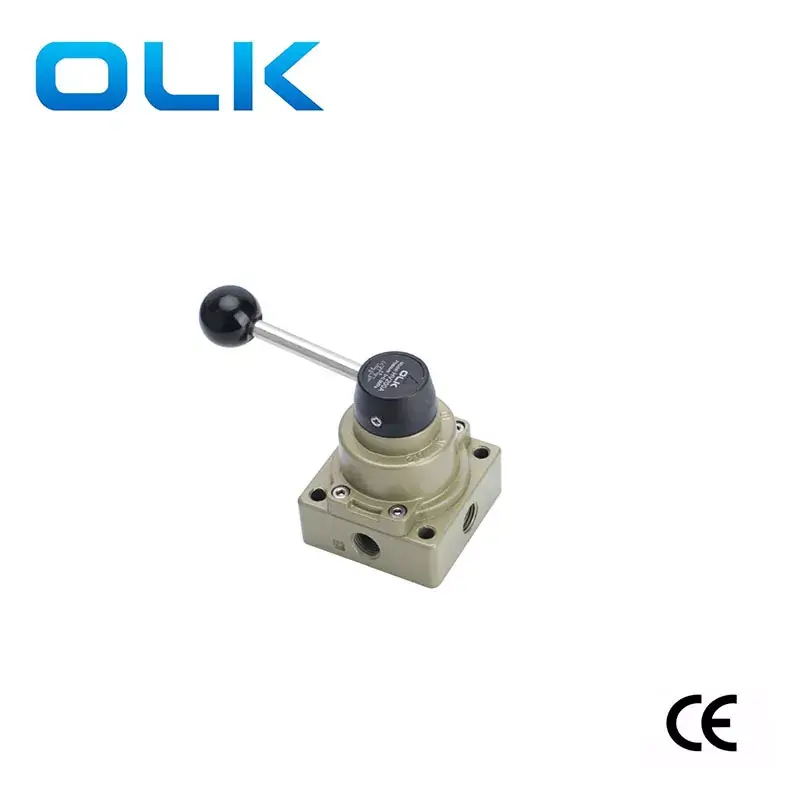

ఓలీకై (OLK) HV200A/B రెండు-మార్గం నాలుగు-పోర్ట్ చేతితో పనిచేసే కవాటాలు మానవీయంగా నిర్వహించబడతాయి, వాల్వ్ హ్యాండిల్‌ను తిప్పడం ద్వారా గాలి మార్గం స్విచింగ్ సాధించబడుతుంది. అవి ఆపరేట్ చేయడం సులభం మరియు సహజమైనవి, అదనపు ఇంధన సరఫరా అవసరం లేదు. HV200B 2/4 పోర్ట్ వాల్వ్ దిగువ ఎగ్జాస్ట్ పోర్ట్ వద్ద అంతర్నిర్మిత సైలెన్సర్‌ను కలిగి ఉంది.
OLK HV200 సిరీస్ మాన్యువల్ రొటేటింగ్ వాల్వ్ 4 మార్గం బహుముఖ మరియు వివిధ వాయు వ్యవస్థలకు అనుకూలంగా ఉంటుంది. స్థిరమైన పనితీరు, విశ్వసనీయత మరియు ఖర్చు-ప్రభావంతో, అవి న్యూమాటిక్ సిస్టమ్ నియంత్రణకు అనువైన ఎంపిక.
HV200 సిరీస్ మాన్యువల్ రొటేటింగ్ కవాటాలు 4 మార్గం వేర్వేరు గేర్లు వేర్వేరు సిలిండర్ చర్యలకు కారణమవుతాయి.
02 గేర్‌కు మారినప్పుడు, B ఎగ్జాస్ట్ పోర్ట్ గాలిని విడుదల చేస్తుంది, ఎగ్జాస్ట్ పోర్ట్ గుంటలు మరియు సిలిండర్ విస్తరించింది.
N గేర్‌కు మారినప్పుడు, A మరియు B ఎగ్జాస్ట్ పోర్ట్‌లు రెండూ మూసివేయబడతాయి మరియు సిలిండర్ మిడ్‌వే ఆగుతుంది.
01 గేర్‌కు మారినప్పుడు, A ఎగ్జాస్ట్ పోర్ట్ గాలిని విడుదల చేస్తుంది, B ఎగ్జాస్ట్ పోర్ట్ వెంట్స్ మరియు సిలిండర్ ఉపసంహరించుకుంటుంది.
|
ఆర్డరింగ్ కోడ్ |
|||||
|
Hv |
2 |
00 |
__ |
A |
08 |
|
మోడల్ |
సిరీస్ |
|
|
ఫంక్షన్ |
పోర్ట్ పరిమాణం |
|
HV ∗ HV సిరీస్ హ్యాండ్ మాన్యువల్ రొటేటింగ్ వాల్వ్ |
2: 200 సిరీస్ |
|
|
జ: చతుర్భుజం ఇంటర్ఫేస్ |
08: RC1/4 |
|
|
|
|
|
బి: బి: రెండు-వైపు ఇంటర్ఫేస్, దిగువన ధ్వని అటెన్యుయేషన్ తో |
|
|
మోడల్ |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
వర్కింగ్ మీడియం |
గాలి （40μm కంటే ఎక్కువ ఫిల్టర్ స్క్రీన్ ద్వారా ఫిల్టర్ చేయండి |
|||
|
చర్య మోడ్ |
చేతి నియంత్రణ |
|||
|
పోర్ట్ పరిమాణం |
Inlet = outlet = pt1/4 |
|||
|
పీడన పరిధి |
0.15-0.8mpa (21-114PSI) |
|||
|
స్థానం |
2/4 పోర్ట్ |
3/4 పోర్ట్ |
2/4 పోర్ట్ |
3/4 పోర్ట్ |
|
వోకింగ్ ప్రెజర్ |
‘-10-60 |
|||
|
రుజువు ఒత్తిడి |
1.5MPA (215PSI) |
|||
|
OLK న్యూమాటిక్ హ్యాండ్ రోటరీ కవాటాలు - 5 మోడల్స్ పోలిక |
|||||||||
|
ఫోటో |
|
|
|
|
|
|
|
|
|
|
ఓల్క్ మోడల్ |
4HV210/310/410/230/330/430 |
|
HV200A/B. |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D. |
|
స్థానం |
2 స్థానం 4 మార్గం |
|
3 స్థానం 4 మార్గం |
|
3 స్థానం 4 మార్గం |
|
3 స్థానం 4 మార్గం |
|
3 స్థానం 4 మార్గం |
|
|
3 స్థానం 4 మార్గం |
|
|
|
|
|
|
|
|
|
పోర్ట్ పరిమాణం |
RC1/8,1/4,3/8,1/2,3/4 |
|
Pt1/4 |
|
Pt1 / 4, Pt3 / 8, Pt1 / 2 |
|
Pt1 / 4, Pt3 / 8, Pt1 / 2 |
|
G1/4 |
|
ఉత్పత్తి లక్షణాలు |
ప్యానెల్ మౌంటు |
|
జ: చతుర్భుజ ఇంటర్ఫేస్ బి: రెండు-వైపు ఇంటర్ఫేస్, దిగువన ధ్వని అటెన్యుయేషన్ |
|
|
|
|
|
ఖాళీగా ఒక వైపు ఒక రంధ్రం l l the వ్యతిరేక వైపులా రెండు రంధ్రాలు ； d ： దిగువ నాలుగు రంధ్రం ； |
|
|
|
|
|
|
|
|
|
|
|
|
హ్యాండిల్ |
తొలగించగల హ్యాండిల్ |
|
తొలగించగల హ్యాండిల్ |
|
తొలగించగల హ్యాండిల్ |
|
తొలగించలేని/ ప్లాస్టిక్ హ్యాండిల్స్ |
|
తొలగించగల హ్యాండిల్, యాంటీ-స్కాల్డ్ హ్యాండిల్ |
|
|
|
|
|
|
|
|
|
|
|
|
బేస్ యొక్క కొలతలు |
200 సిరీస్: 62 మిమీ |
|
61.3 మిమీ |
|
74 మిమీ |
|
74 మిమీ |
|
55 మిమీ |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8d |
|
|
|
|
|
|
|
|
|
|
|
|
మోడల్ |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
వర్కింగ్ మీడియం |
గాలి （40μm కంటే ఎక్కువ ఫిల్టర్ స్క్రీన్ ద్వారా ఫిల్టర్ చేయండి |
|||||
|
చర్య మోడ్ |
చేతి నియంత్రణ |
|||||
|
పోర్ట్ పరిమాణం |
Pt1/4 |
Pt1/4 |
Pt3/8 |
Pt3/8 |
Pt1/2 |
Pt1/2 |
|
పీడన పరిధి |
0.15-0.8mpa (21-114PSI) |
|||||
|
స్థానం |
2/4 పోర్ట్ |
3/4 పోర్ట్ |
2/4 పోర్ట్ |
3/4 పోర్ట్ |
2/4 పోర్ట్ |
3/4 పోర్ట్ |
|
వోకింగ్ ప్రెజర్ |
‘-10-60 |
|||||
|
రుజువు ఒత్తిడి |
1.5MPA (215PSI) |
|||||
