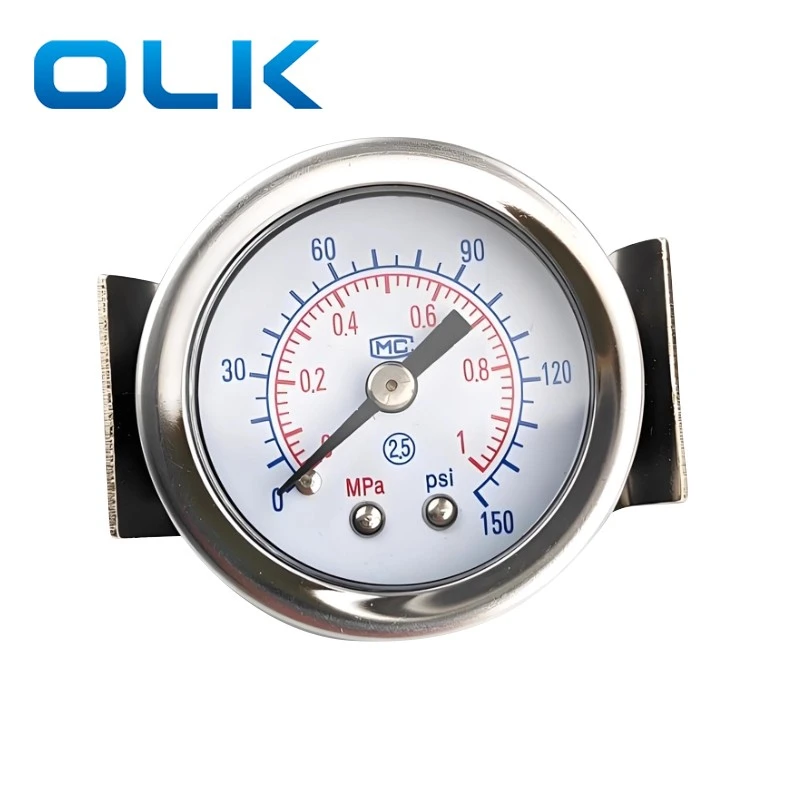

ప్రెజర్ గేజ్ అనేది వాతావరణ పీడనం కంటే ఎక్కువ ఒత్తిడిని కొలవడానికి ఉపయోగించే పరికరం.

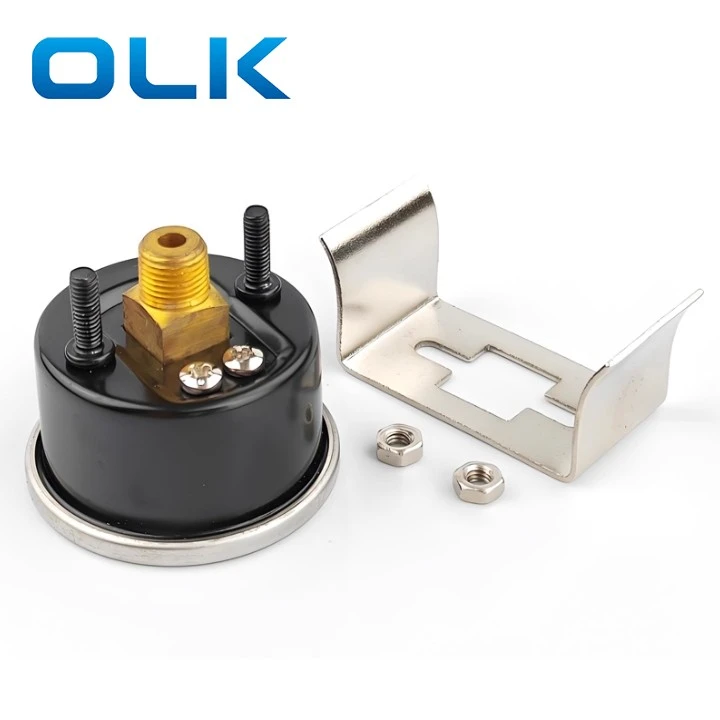

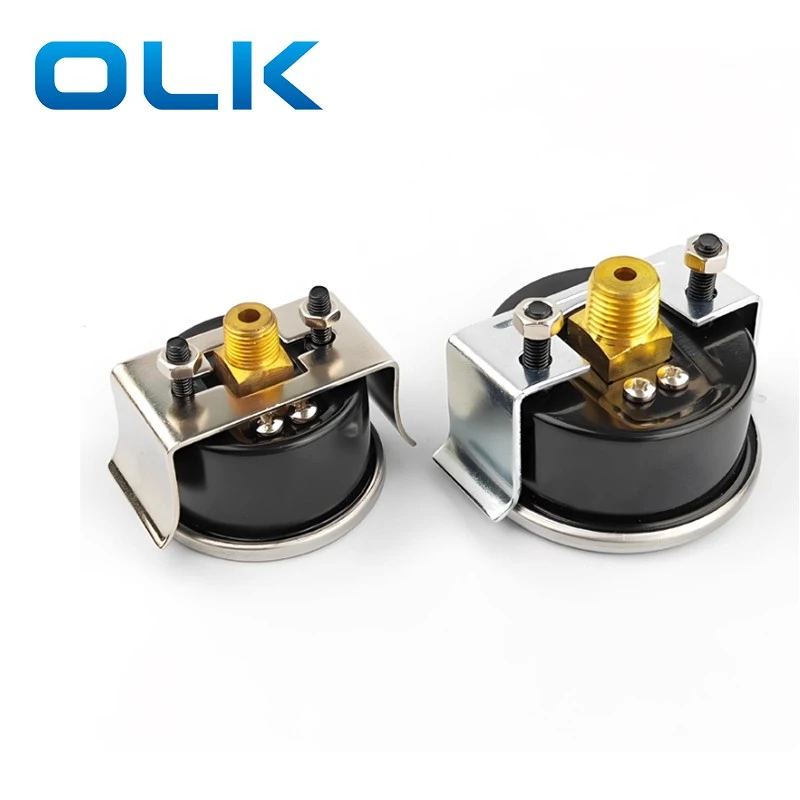

ఎయిర్‌టాక్ రకం GU ప్రెజర్ గేజ్‌లో ఇత్తడి థ్రెడ్ కనెక్షన్, స్టెయిన్‌లెస్ స్టీల్ నొక్కు, బ్లాక్ కేస్, మ్యాచింగ్ బ్రాకెట్ మరియు రెండు గింజలు ఉన్నాయి.
ద్వంద్వ-స్థాయి ప్రదర్శన స్పష్టమైన రీడింగులను అందిస్తుంది మరియు పాయింటర్ మరింత ఖచ్చితంగా కదులుతుంది.
Disport డిస్ప్లే క్లియర్: డ్యూయల్ స్కేల్‌తో పెద్ద డయల్ డిజైన్, చదవడం సులభం.
· బలమైన నిర్మాణం: అధిక-పారదర్శకత విండో, ఇంపాక్ట్-రెసిస్టెంట్ మరియు వైబ్రేషన్ ప్రూఫ్‌తో స్టీల్ కేసు.
Specific వివిధ లక్షణాలు: బహుళ పీడన శ్రేణులు మరియు పోర్ట్ పరిమాణాలలో లభిస్తాయి (1/8 "మరియు 1/4" తో సహా).
· వైడ్ అప్లికేషన్స్: ఫిల్టర్ రెగ్యులేటర్లు, ఎయిర్ ప్రిపరేషన్ యూనిట్లు మరియు న్యూమాటిక్ పరికరాలకు అనువైనది.
|
ఆర్డరింగ్ కోడ్ |
|||
|
G |
U |
- |
40 |
|
మోడల్ |
మౌంట్ టైప్ కోడ్ |
|
డయల్ వ్యాసం |
|
జి: ప్రెజర్ గేజ్ |
S: ప్రామాణిక మౌంట్ |
|
40: 40 మిమీ |
|
|
F: ఫ్లేంజ్ మౌంట్ |
|
50: 50 మిమీ |
|
|
U: ప్యానెల్ మౌంట్ |
|
60: 60 మిమీ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
మోడల్ |
GU40 |
GU50 |
GU60 |
|
ద్రవం |
గాలి |
||
|
పోర్ట్ పరిమాణం |
1/8 |
1/4 |
1/4 |
|
ఉష్ణోగ్రత పరిధి |
-40--70 |
||
|
ఖచ్చితత్వ గ్రేడ్ |
2.5 |
||
|
యూనిట్లు మరియు సూచనల పీడన పరిధి |
N: 0 ~ 1.0mpa (ప్రామాణిక రకం); 0 ~ 0.4MPA (తక్కువ పీడన రకం) |
||
|
బి: 0 ~ 10 బార్ (ప్రామాణిక రకం); 0 ~ 4 బార్ (తక్కువ పీడన రకం) |
|||
|
P: 0 ~ 140psi (ప్రామాణిక రకం); 0 ~ 60PSI (తక్కువ పీడన రకం) |
|||
|
Z: 0 ~ 10kgf/cm2and 0 ~ 140psi (డ్యూయల్-స్కేల్ డిస్ప్లే, ప్రామాణిక రకం) 0 ~ 4KGF/CM2AND 0 ~ 60PSI (డ్యూయల్-స్కేల్ డిస్ప్లే, తక్కువ పీడన రకం) |
|||
|
ప్రధాన భాగాల పదార్థం |
కోర్: ఇత్తడి; షెల్: |
||
1. నీరు, నూనె లేదా ఇతర ద్రవాలు గేజ్ లోపలికి వస్తే, పీడన పఠనం తప్పు కావచ్చు.
2. ఎగువ మరియు దిగువ పరిమితి పాయింటర్లను చేతితో ఉంచండి. మీరు చిన్న స్క్రూడ్రైవర్ లేదా ఇతర సాధనాలను ఉపయోగిస్తుంటే, డయల్‌ను గీతలు గీసుకోకుండా జాగ్రత్త వహించండి లేదా పాయింటర్‌ను వంచండి.
3. తినివేయు వాయువు ఉన్న ప్రదేశాలలో ఉపయోగించవద్దు. కిటికీ ప్లాస్టిక్‌తో తయారు చేయబడింది, కనుక ఇది రసాయనాలను తాకనివ్వవద్దు. వైబ్రేషన్ లేదా షాక్ ఉన్న ప్రదేశాలలో ఉపయోగించవద్దు.
4. అవకలన పీడన గేజ్ నిలువుగా వ్యవస్థాపించబడాలి. “హై” పోర్ట్‌ను అధిక-పీడన వైపుకు మరియు “తక్కువ” పోర్ట్‌ను తక్కువ-పీడన వైపుకు కనెక్ట్ చేయండి. ఫిల్టర్ మూలకాన్ని ఎప్పుడు మార్చాలో తెలుసుకోవడానికి ఫిల్టర్ల పీడన నష్టాన్ని కొలవడానికి ఇది ఉపయోగించబడుతుంది.
5. మీకు చాలా ఖచ్చితమైన పీడన కొలత అవసరమైతే, ఖచ్చితమైన పీడన గేజ్‌ను ఉపయోగించండి.
6. ప్రెజర్ గేజ్‌ను ఎంచుకున్నప్పుడు, పని పరిధి గేజ్‌లో చూపిన గరిష్ట పీడనం కంటే 20% తక్కువగా ఉండాలి.
7. పల్సేషన్ లేదా ప్రభావం కారణంగా సిస్టమ్ పీడనం అకస్మాత్తుగా మారితే, పఠనం సరైనది కాకపోవచ్చు. రక్షణ చర్యలు తీసుకోండి.
8. ప్రెజర్ గేజ్‌ను క్రమం తప్పకుండా తనిఖీ చేయండి మరియు క్రమాంకనం చేయండి.
ప్రెజర్ గేజ్‌లో GS/GF/GU అంటే ఏమిటి?
GS సిరీస్ ప్రెజర్ గేజ్ ప్రామాణిక మౌంట్; GF సిరీస్ ప్రెజర్ గేజ్ ఫ్లేంజ్ మౌంట్; గు సేస్ ప్రెజర్ గేజ్ ప్యానెల్ మౌంట్.
గు గేజ్ ఖచ్చితత్వ గ్రేడ్ అంటే ఏమిటి?
ఖచ్చితత్వ గ్రేడ్: 2.5
GU ప్రెజర్ గేజ్ యొక్క పీడన పరిధి ఏమిటి?
GU ప్రెజర్ గేజ్ యొక్క కొలిచే పరిధి సాధారణంగా 0–1 MPa
