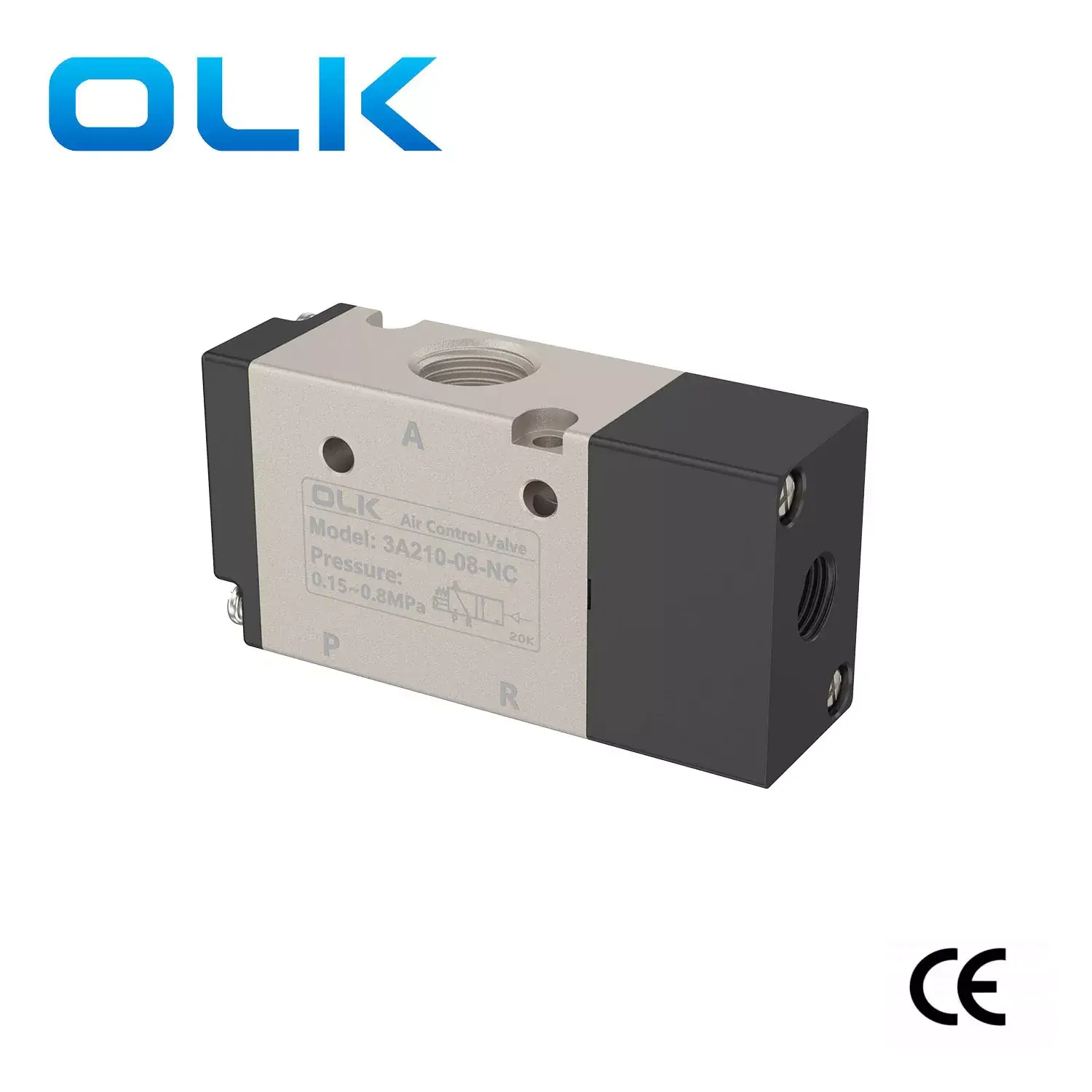

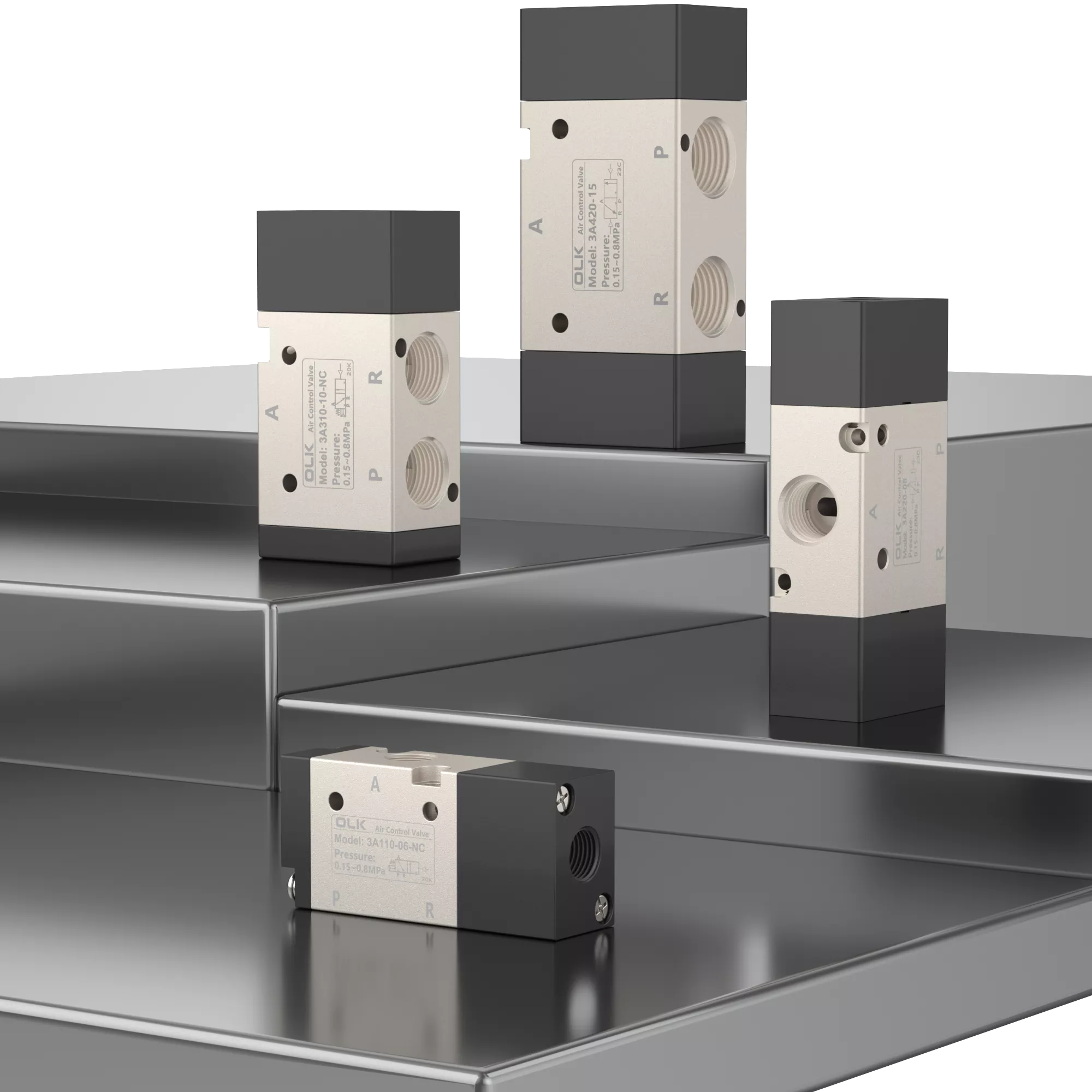

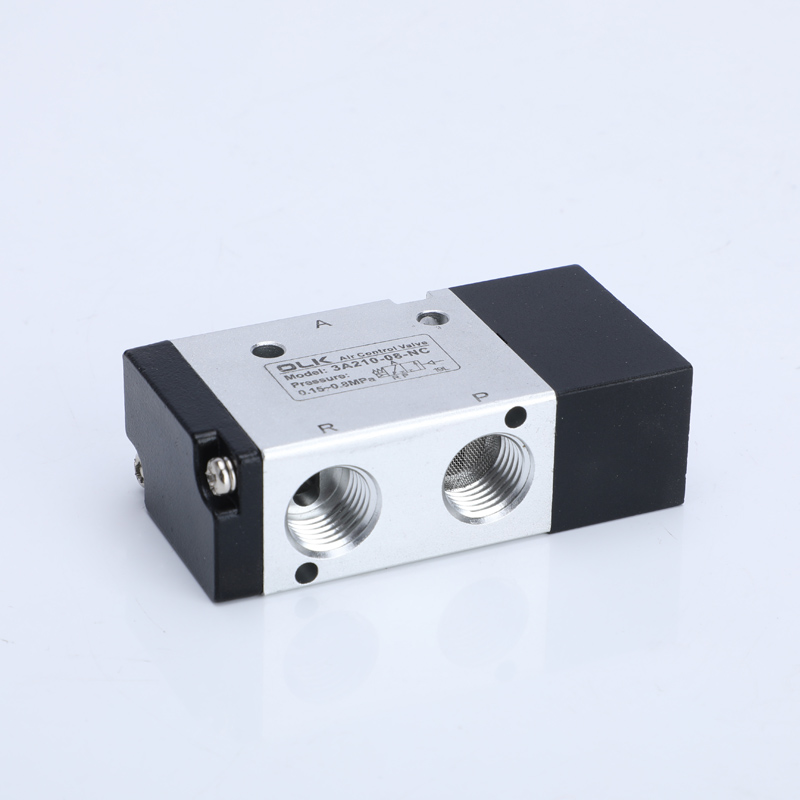

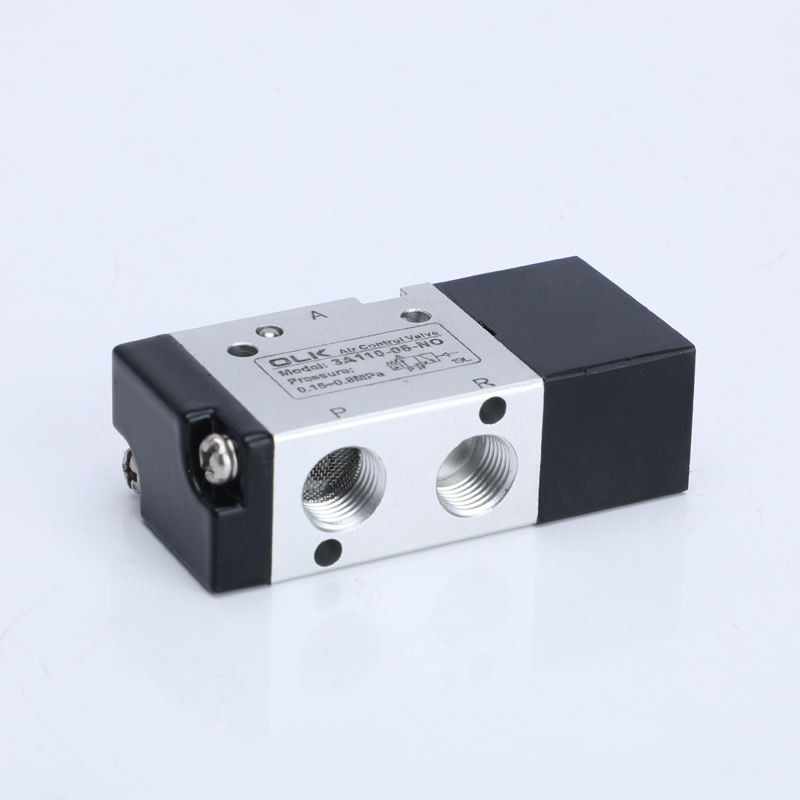

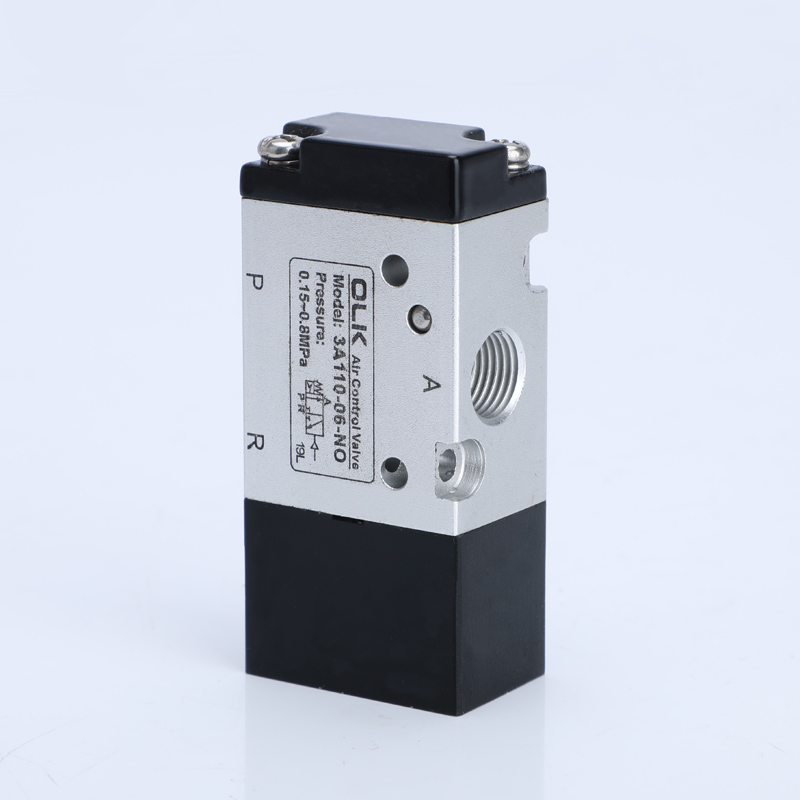

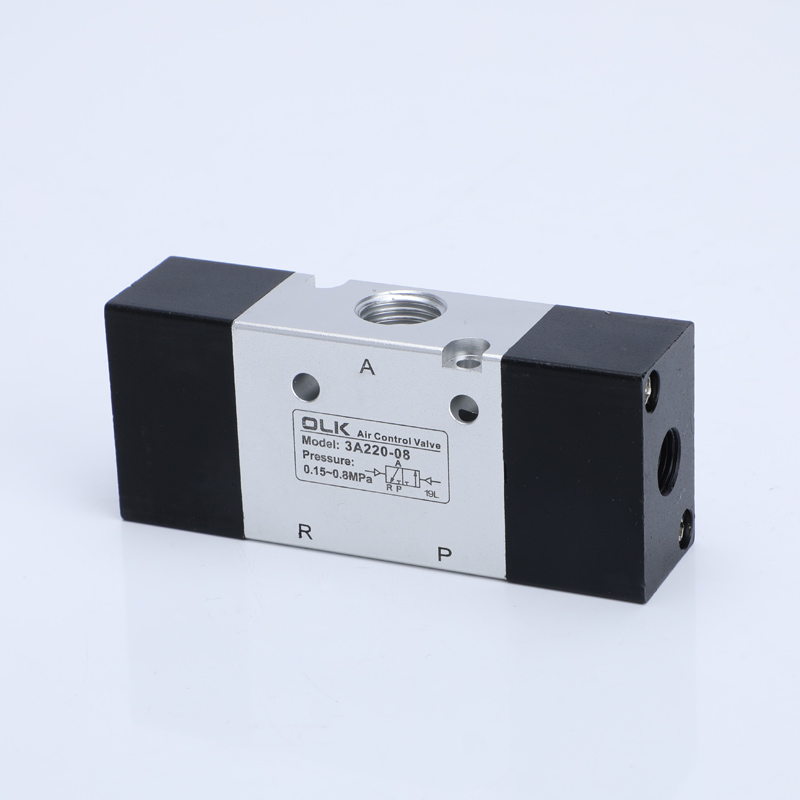

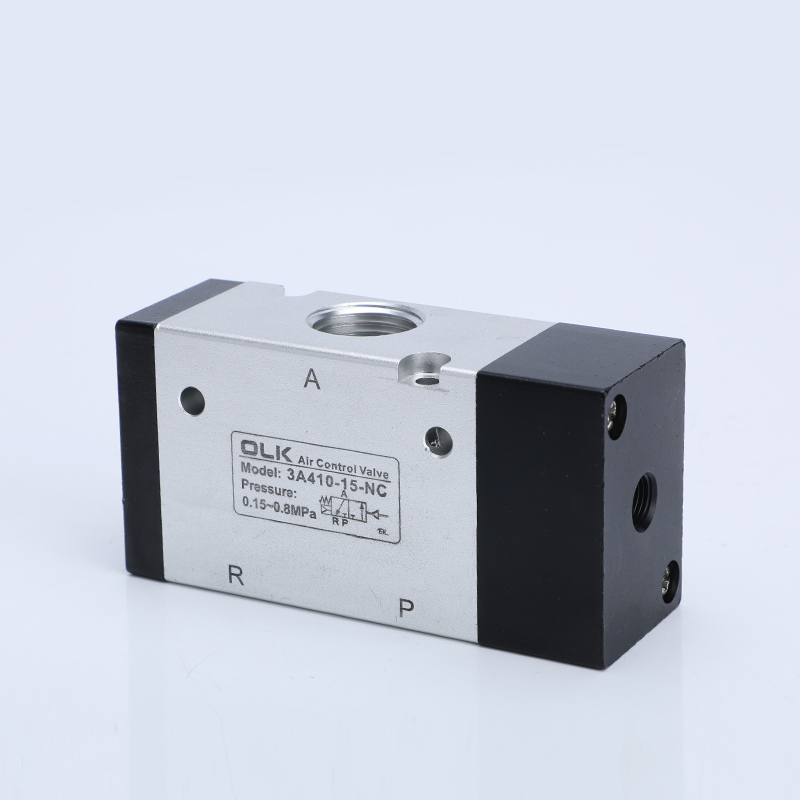

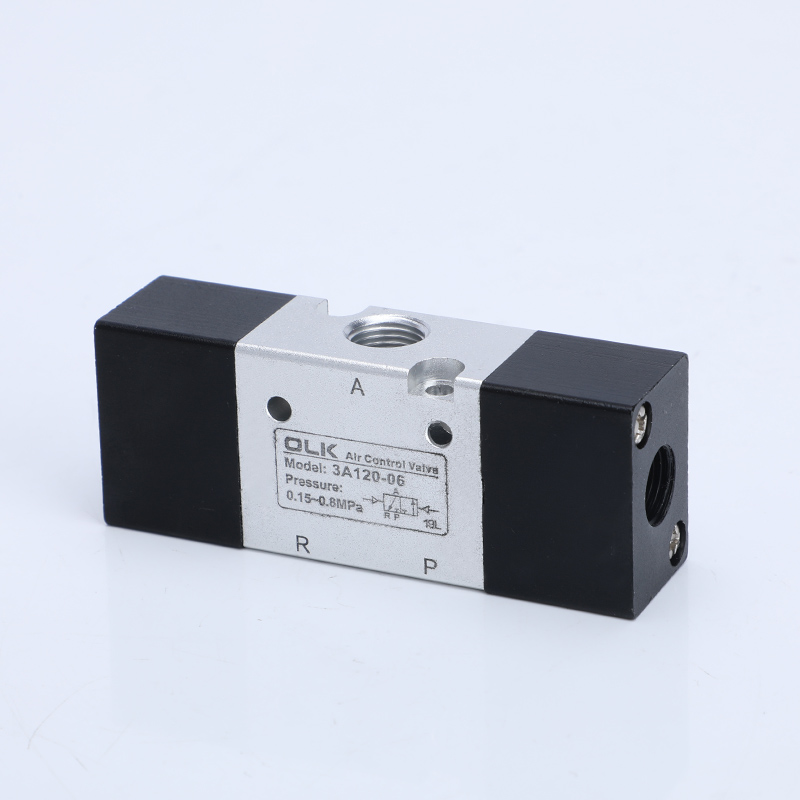

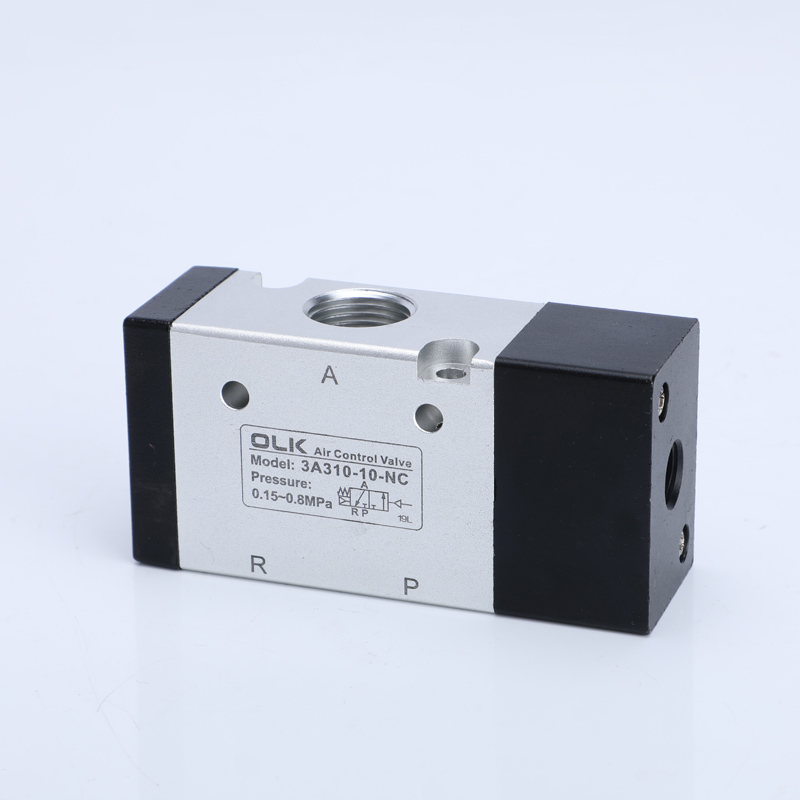

3A సిరీస్ ఎయిర్ కంట్రోల్ వాల్వ్ 3 వే న్యూమాటిక్ కంట్రోల్ ఫ్లూయిడ్ డైరెక్షనల్ వాల్వ్ అనేది పని చేసే మాధ్యమంగా గాలికి అనువైన ఫ్లూయిడ్ డైరెక్షనల్ వాల్వ్.
ఉత్పత్తి తక్కువ ప్రారంభ వాయు పీడనాన్ని కలిగి ఉంది, సింగిల్-హెడ్ కంట్రోల్ రకం స్ప్రింగ్ రీసెట్ మరియు పొజిషన్ మెమరీ ఫంక్షన్తో డ్యూయల్-హెడ్ కంట్రోల్ రకాన్ని కలిగి ఉంటుంది.
లోపలి రంధ్రం ప్రత్యేక సాంకేతికతతో ప్రాసెస్ చేయబడుతుంది, ఫలితంగా తక్కువ ఘర్షణ నిరోధకత, చమురు సరళత అవసరం లేదు, స్థిరమైన జీవితచక్రం మరియు సుదీర్ఘ సేవా జీవితం.
నిర్మాణం తేలికైనది మరియు ఇన్స్టాల్ చేయడం సులభం.
Ouleikai (OLK) తయారీదారులు కస్టమైజ్డ్ వాల్వ్ బాడీ సేవలను అందిస్తారు, ఇది వాల్వ్ యొక్క వివిధ ఉపరితల చికిత్సలను అనుమతిస్తుంది.
3A సిరీస్ ఎయిర్ కంట్రోల్ వాల్వ్లు 3 వే మరియు ఫ్లో కంట్రోల్ వాల్వ్లు ప్యాకేజింగ్ ఆటోమేషన్ పరికరాలు, రోబోట్ కంట్రోల్, కంప్రెస్డ్ ఎయిర్ సిస్టమ్స్ మరియు ఇతర ఫీల్డ్లలో విస్తృతంగా ఉపయోగించబడుతున్నాయి.
చిహ్నం:
ఆర్డర్ కోడ్
3A
3
10
08
నం
మోడల్
కోడ్
వాల్వ్ రకం
పోర్ట్ పరిమాణం
నటన రకం
3A:2 స్థానం 3 వే వాల్వ్
1:100 సిరీస్
10:ఒకే నటన
06:G1/8
NO: సాధారణంగా తెరిచి ఉంటుంది
2:200 సిరీస్
20: డబుల్ యాక్టింగ్
08:G1/4
NC: సాధారణంగా దగ్గరగా ఉంటుంది
3:300 సిరీస్
10:G3/8

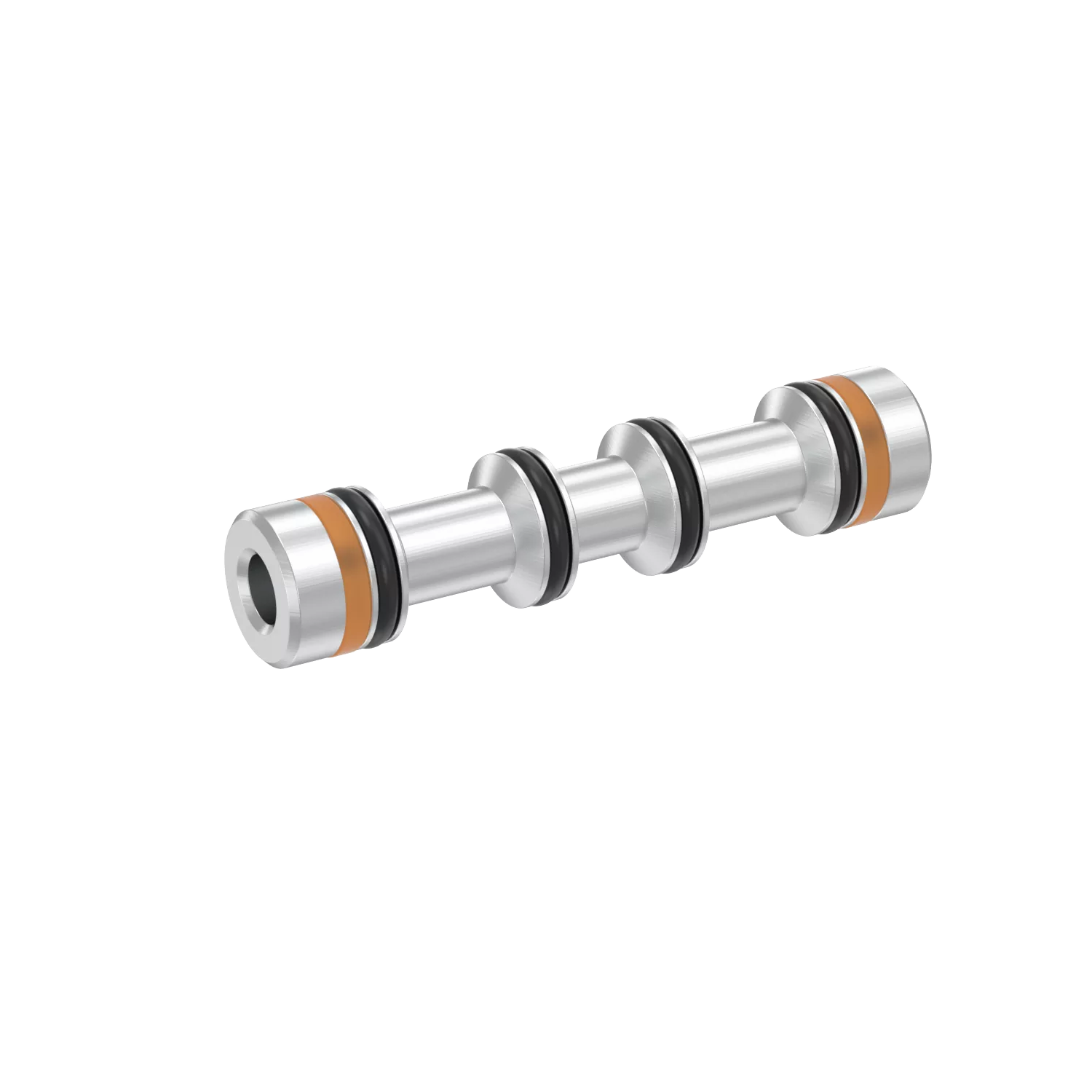

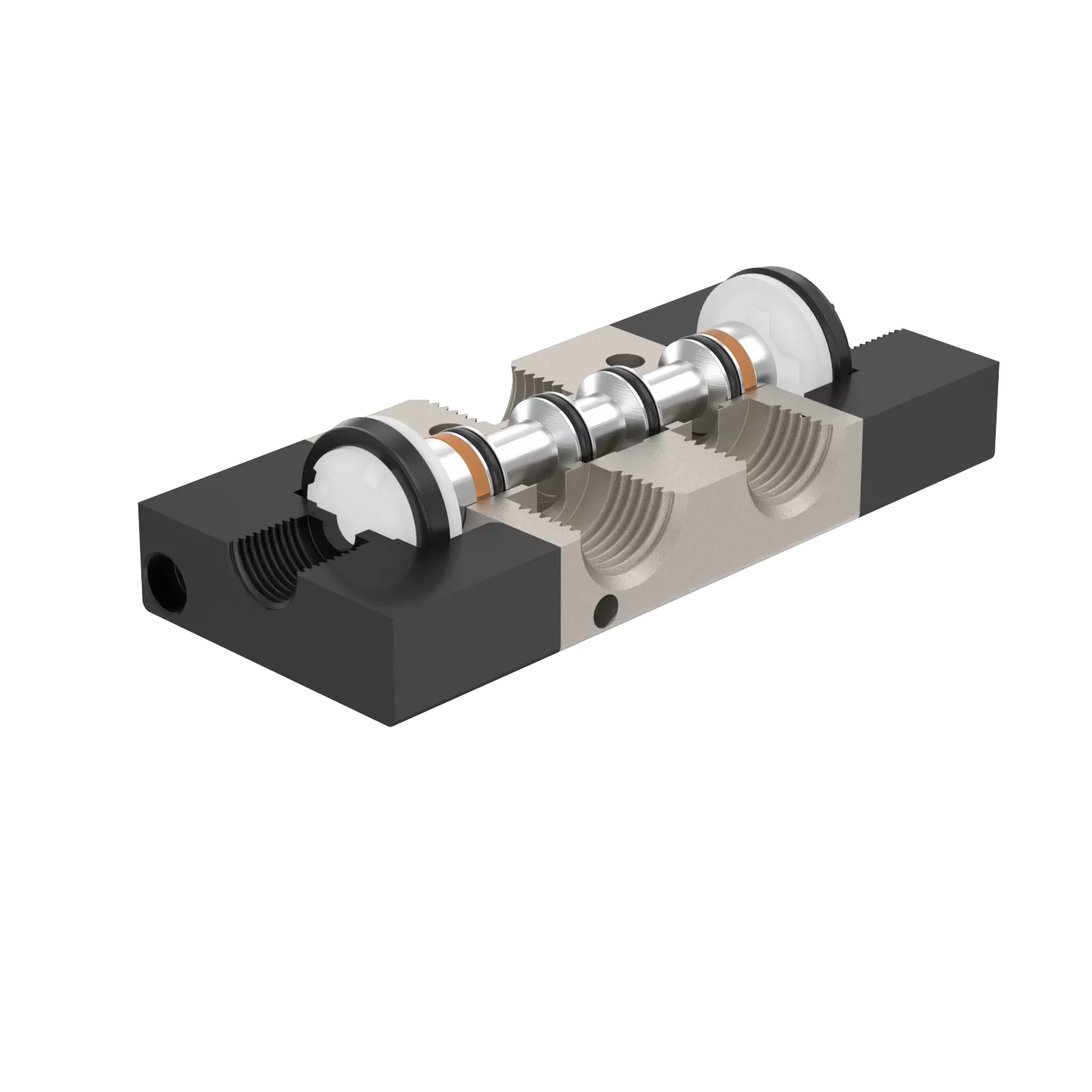

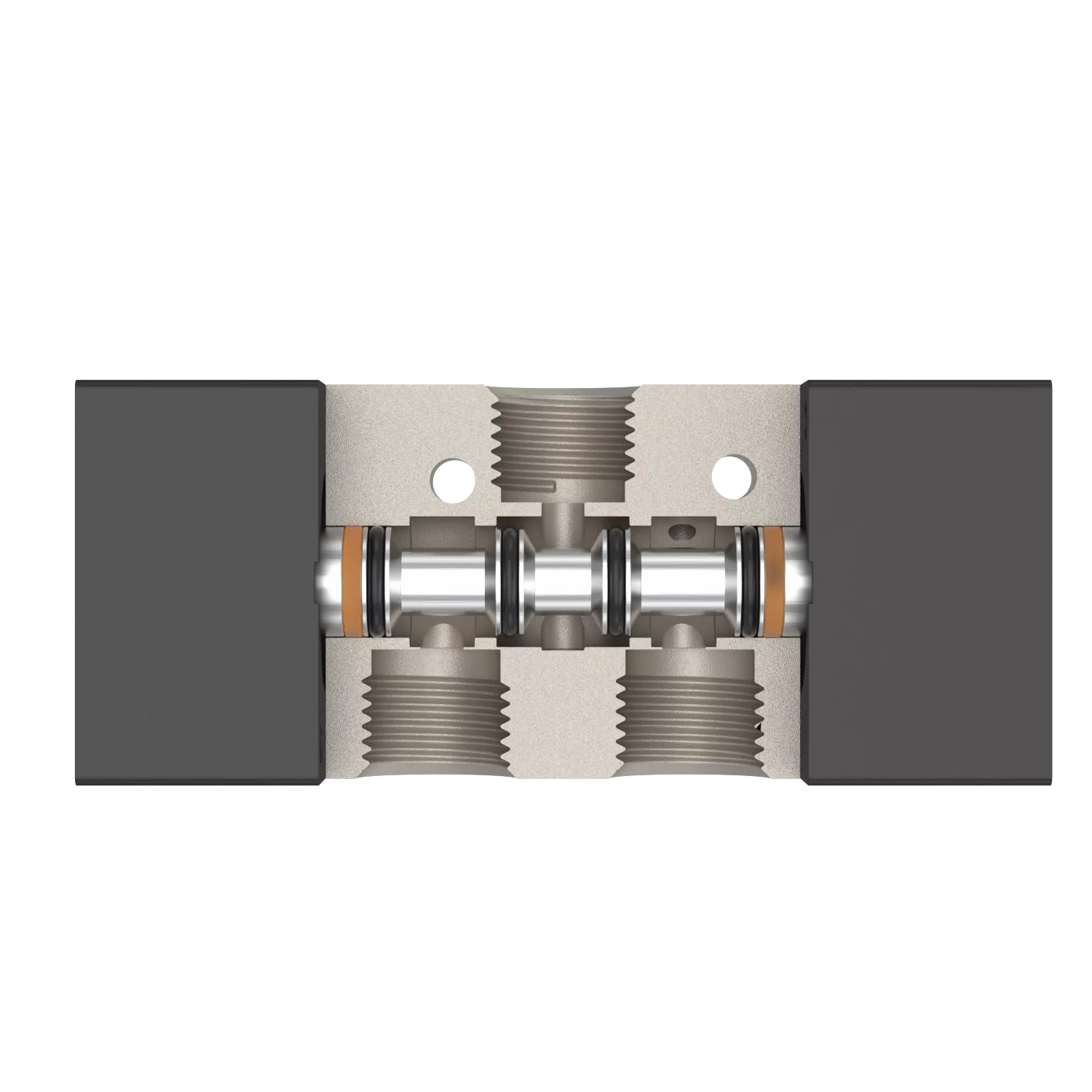

1. అద్భుతమైన సీలింగ్ మరియు ప్రతిస్పందించే పనితీరుతో పిస్టన్-రకం నిర్మాణం.
2. మెమరీ ఫంక్షన్తో డ్యూయల్-హెడ్ వాయు నియంత్రణ.
3. ప్రత్యేక సాంకేతికతలతో ప్రాసెస్ చేయబడిన అంతర్గత రంధ్రాలు, ఫలితంగా తక్కువ ఘర్షణ నిరోధకత, తక్కువ ప్రారంభ ఒత్తిడి మరియు పొడిగించిన జీవితకాలం.
4. ఆయిల్ లూబ్రికేషన్ అవసరం లేదు.
5. బహుళ మౌంటు స్థానాలతో సులభమైన సంస్థాపన.
6. బేస్ప్లేట్ వాల్వ్ అసెంబ్లీతో ఏకీకృతం చేయవచ్చు, ఇన్స్టాలేషన్ స్థలాన్ని ఆదా చేస్తుంది.
|
పని మాధ్యమం |
గాలి (40μm కంటే ఎక్కువ ఫిల్టర్ ద్వారా ఫిల్టర్ చేయబడింది) |
|
చర్య |
బాహ్య వాయు నియంత్రణ |
|
కందెన |
అనవసరమైన |
|
పని ఒత్తిడి పరిధి MPa(psi) |
0.15∼0.8(21~114) |
|
హామీ ఒత్తిడి నిరోధకత |
1.5MPa(215psi) |
|
పని ఉష్ణోగ్రత °C |
-20∼70 |
|
గరిష్ట ఆపరేటింగ్ ఫ్రీక్వెన్సీ |
5 సార్లు/సెకను |
|
శరీర పదార్థం |
అల్యూమినియం మిశ్రమం |
|
మోడల్ |
పోర్ట్ వ్యాసం |
స్థానాల సంఖ్య |
ప్రభావవంతమైన క్రాస్ సెక్షనల్ ఏరియా mm² (CV విలువ) |
|
gr600-25 |
M5 |
రెండు స్థానం మూడు మార్గం |
5.5(0.3) |
|
3A120-M5 |
M5 |
రెండు స్థానం మూడు మార్గం |
5.5(0.3) |
|

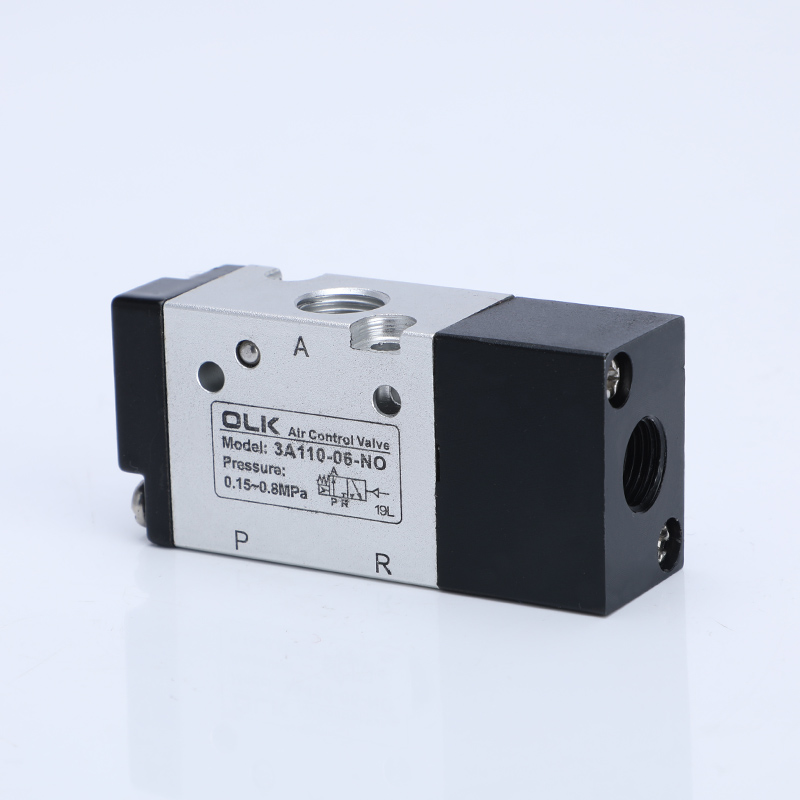

3A110-06 |
G1/8 |
రెండు స్థానం మూడు మార్గం |
12.0(0.67) |
|
3A120-06 |
G1/8 |
రెండు స్థానం మూడు మార్గం |
12.0(0.67) |
|
3A210-06 |
G1/8 |
రెండు స్థానం మూడు మార్గం |
14.0(0.7) |
|
3A220-06 |
G1/8 |
రెండు స్థానం మూడు మార్గం |
14.0(0.7) |
|

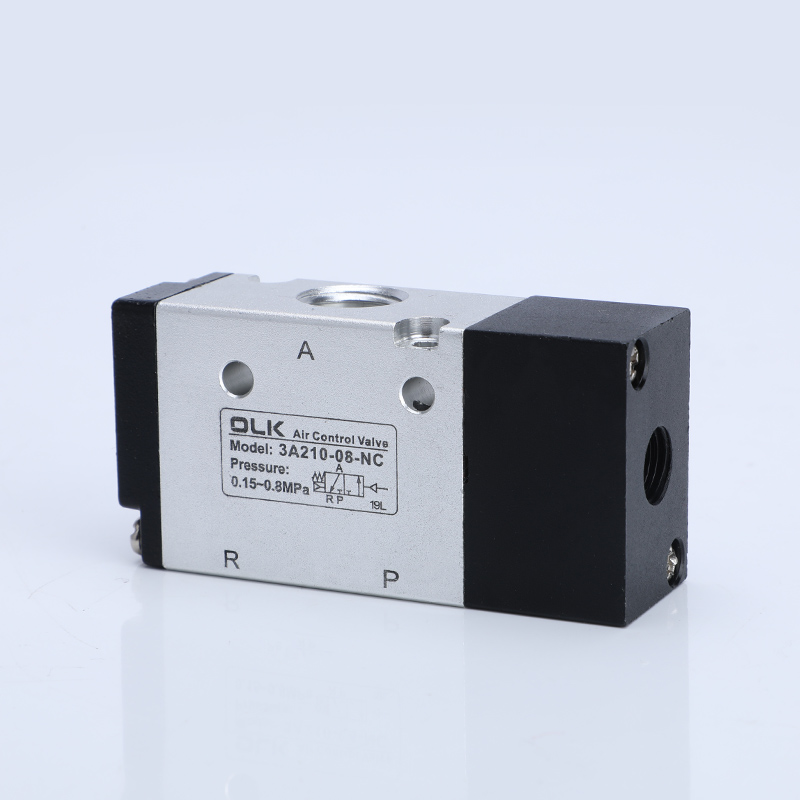

3A210-08 |
G1/4 |
రెండు స్థానం మూడు మార్గం |
16.0(0.89) |
|
3A220-08 |
G1/4 |
రెండు స్థానం మూడు మార్గం |
16.0(0.89) |
|
3A310-08 |
G1/4 |
రెండు స్థానం మూడు మార్గం |
25.0(1.39) |
|
3A320-08 |
G1/4 |
రెండు స్థానం మూడు మార్గం |
25.0(1.39) |
|
3A310-10 |
G3/8 |
రెండు స్థానం మూడు మార్గం |
30.0(1.67) |
|
3A320-10 |
G3/8 |
రెండు స్థానం మూడు మార్గం |
30.0(1.67) |
|
3A410-15 |
G1/2 |
రెండు స్థానం మూడు మార్గం |
50.0(2.79) |
|
3A420-15 |
G1/2 |
రెండు స్థానం మూడు మార్గం |
50.0(2.79) |
తరచుగా అడిగే ప్రశ్నలు:
3A సిరీస్ ఫీల్డ్ని NO లేదా NCకి మార్చవచ్చా?
NO/NCలోని నిర్మాణ వ్యత్యాసాలు ట్రిమ్, స్ప్రింగ్ ఓరియంటేషన్ మొదలైన వాటికి సంబంధించినవి కాబట్టి స్వీయ-భర్తీ సాధారణంగా సిఫార్సు చేయబడదు.
సిఫార్సులు: ఆర్డర్ చేసేటప్పుడు NO లేదా NC ఎంపికను క్లియర్ చేయండి
మోడల్ను మార్చాల్సిన అవసరం ఉంటే, విశ్వసనీయతను నిర్ధారించడానికి వాల్వ్ బాడీని భర్తీ చేయవచ్చు లేదా మొత్తం వాల్వ్ను భర్తీ చేయవచ్చు
3A సిరీస్ న్యూమాటిక్ వాల్వ్ NO/NC అంటే సోలనోయిడ్ వాల్వ్ NO/NCకి సమానమేనా?
అర్థంలో స్థిరంగా ఉంటుంది: NO=సాధారణంగా తెరిచి ఉంటుంది /NC=సాధారణంగా మూసివేయబడింది
అయినప్పటికీ, వాయు నియంత్రణ వాల్వ్ గాలి పీడన సిగ్నల్ ద్వారా పనిచేస్తుంది మరియు సోలేనోయిడ్ వాల్వ్ కాయిల్ యొక్క సోలనోయిడ్ శక్తి ద్వారా పనిచేస్తుంది. రెండు సూత్రాలు భిన్నమైనవి.
సిరీస్ 3A NO/NC CE ధృవీకరణకు మద్దతు ఇస్తుందా?
OLK: CE (EMC+LVD) ధృవీకరణలో అందుబాటులో ఉంది

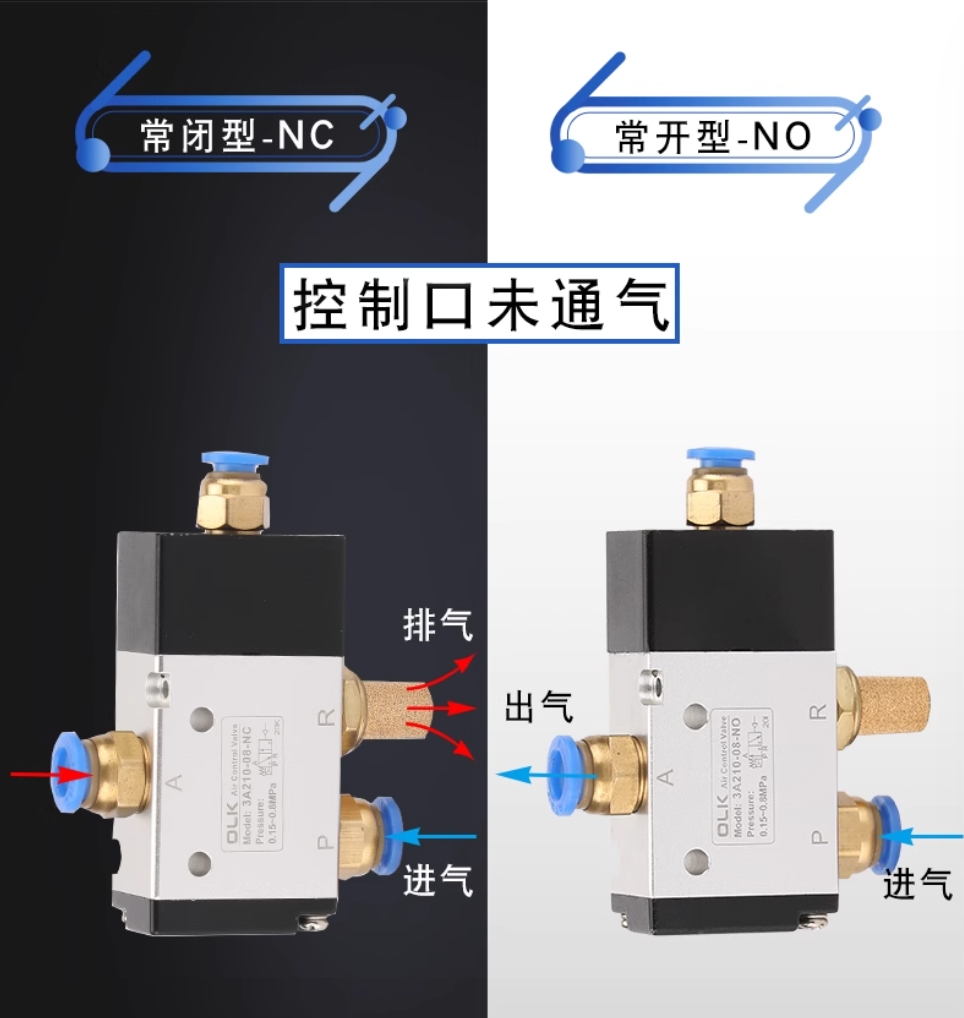

3A సిరీస్ యొక్క NO మరియు NC మధ్య తేడా ఏమిటి?
NC (సాధారణంగా మూసివేయబడింది): గాలి లేనప్పుడు వాల్వ్ మూసివేయబడుతుంది మరియు సిగ్నల్/వాయు పీడనం ద్వారా నడపబడిన తర్వాత మాత్రమే తెరవబడుతుంది.
NO (సాధారణంగా తెరిచి ఉంటుంది): శ్వాస తీసుకోనప్పుడు వాల్వ్ సహజంగా తెరిచి ఉంటుంది మరియు సిగ్నల్ అందుకున్న తర్వాత మూసివేయబడుతుంది.
