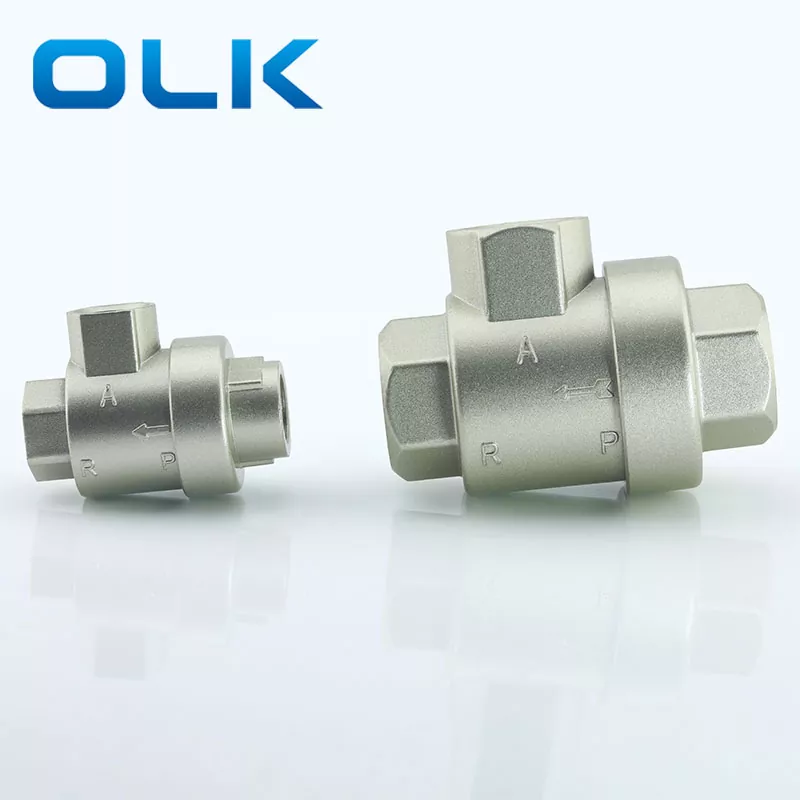

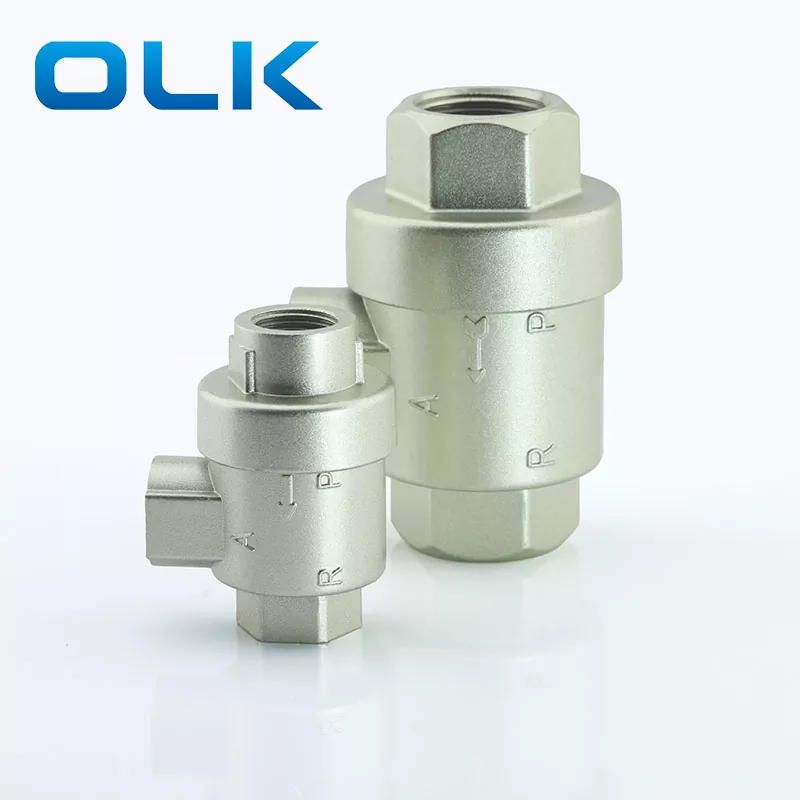

OLK XQ క్విక్ ఎగ్జాస్ట్ వాల్వ్ అనేది ఒక వాల్వ్, ఇది ఇన్లెట్ పీడనం ఒక నిర్దిష్ట విలువకు పడిపోయినప్పుడు అవుట్లెట్ నుండి ఒత్తిడితో కూడిన వాయువును స్వయంచాలకంగా అయిపోతుంది. ఇన్లెట్ వద్ద వాయు పీడనం ఉన్నప్పుడు, వాల్వ్ కోర్ (వన్-వే సీల్ రింగ్ లేదా డయాఫ్రాగమ్) తెరిచి నెట్టబడుతుంది, ఎగ్జాస్ట్ పోర్టును మూసివేసి, అవుట్లెట్ నుండి అవుట్పుట్ చేస్తుంది. ఇన్లెట్ ఖాళీ చేయబడినప్పుడు, అవుట్లెట్ పీడనం వాల్వ్ కోర్ను ఇన్లెట్ను మూసివేయడానికి నెట్టివేస్తుంది మరియు అవుట్లెట్ గ్యాస్ త్వరగా ఎగ్జాస్ట్ పోర్ట్ ద్వారా అలసిపోతుంది. XQ క్విక్ ఎగ్జాస్ట్ వాల్వ్ ఐదు కనెక్షన్ పరిమాణ ఎంపికలను అందిస్తుంది: M5, G1/8, G1/4, G3/8, మరియు G1/2.
న్యూమాటిక్ భాగాలు మరియు పరికరాలు త్వరగా ఎగ్జాస్ట్ చేయాల్సిన పరిస్థితులలో XQ క్విక్ ఎగ్జాస్ట్ వాల్వ్ ఉపయోగించబడుతుంది. సిలిండర్ మరియు డైరెక్షనల్ వాల్వ్ మధ్య వ్యవస్థాపించబడితే, సిలిండర్ నేరుగా డైరెక్షనల్ వాల్వ్కు బదులుగా XQ క్విక్ ఎగ్జాస్ట్ వాల్వ్ ద్వారా అలసిపోతుంది, సిలిండర్ యొక్క కదలిక వేగాన్ని గణనీయంగా పెంచుతుంది. సిలిండర్ మరియు వాల్వ్ మధ్య పైప్లైన్ పొడవుగా ఉన్నప్పుడు ఈ ప్రభావం ముఖ్యంగా గుర్తించదగినది. డైరెక్షనల్ వాల్వ్ ఎగ్జాస్ట్ పోర్ట్ పెద్దది మరియు సిలిండర్ మరియు వాల్వ్ మధ్య కనెక్ట్ చేసే పైపు తక్కువగా ఉంటే, శీఘ్ర ఎగ్జాస్ట్ వాల్వ్ను ఇన్స్టాల్ చేయడం అనవసరం.
శీఘ్ర ఎగ్జాస్ట్ సాధించడానికి, శీఘ్ర ఎగ్జాస్ట్ వాల్వ్ ఇన్లెట్ వద్ద ఒత్తిడి త్వరగా ఖాళీ చేయబడాలి, కాబట్టి ఇన్లెట్ వద్ద ఎగ్జాస్ట్ పాసేజ్ (డైరెక్షనల్ వాల్వ్ మరియు శీఘ్ర ఎగ్జాస్ట్ వాల్వ్ మధ్య) తప్పనిసరిగా అడ్డుకోవాలి.
XQ క్విక్ ఎగ్జాస్ట్ వాల్వ్ను ఉపయోగిస్తున్నప్పుడు సిలిండర్కు తగినంత కుషనింగ్ సామర్థ్యం ఉందని నిర్ధారించుకోండి.
| ఆర్డరింగ్ కోడ్: |
|
| XQ17 | 0600 |
| మోడల్: XQ సిరీస్ 3/2 మార్గం శీఘ్ర ఎగ్జాస్ట్ వాల్వ్ | పోర్ట్ పరిమాణం: |
|
|
0600: జి 1/8 |
|
|
0800: జి 1/4 |
|
|
1000: జి 3/8 |
|
|
1500: జి 1/2 |
|
|
2000: G3/4 |
|
|
2500: జి 1 |
|
స్పెసిఫికేషన్ |
పోర్ట్ పరిమాణం |
బోరే (మిమీ) |
Flowరక్రుడక |
మన్నిక (x10⁴ చక్రాలు) |
ఆపరేటింగ్ ప్రెజర్ రేంజ్ (MPA) |
ప్రతిస్పందన సమయం (లు) |
|
XQ-M5 |
M5 |
4 |
– |
≥ 200 |
0.12 ~ 1.0 |
≤ 0.03 |
|
XQ170600 |
G1/8 |
6 |
≥ 0.3 |
≤ 0.03 |
||
|
XQ170800 |
G1/4 |
6 |
≥ 0.9 |
≤ 0.03 |
||
|
XQ171000 |
G3/8 |
8 |
≥ 2.5 |
≤ 0.04 |
||
|
XQ171500 |
G1/2 |
15 |
≥ 4.5 |
≤ 0.05 |
||
| XQ172000 |
G3/4 |
|
|
|
||
| XQ172500 | జి 1 |
|
|
|
తరచుగా అడిగే ప్రశ్నలు:
XQ క్విక్ ఎగ్జాస్ట్ వాల్వ్ యొక్క ఫంక్షన్ ఏమిటి?
గాలి వినియోగాన్ని తగ్గించండి మరియు వాయు వ్యవస్థల శక్తి సామర్థ్యాన్ని మెరుగుపరచండి:
ఎయిర్ సిలిండర్ XQ క్విక్ ఎగ్జాస్ట్ వాల్వ్ యొక్క చర్య కారణంగా, న్యూమాటిక్ సిలిండర్ కదలిక సమయంలో తక్కువ మొత్తంలో సంపీడన గాలిని మాత్రమే ఉపయోగించాలి, పెద్ద మొత్తంలో గాలిని పర్యావరణంలోకి విడుదల చేయకుండా. ఇది వ్యవస్థ యొక్క గాలి వినియోగాన్ని తగ్గించడానికి మరియు వాయు వ్యవస్థ యొక్క శక్తి సామర్థ్యాన్ని మెరుగుపరచడానికి సహాయపడుతుంది.
XQ క్విక్ ఎగ్జాస్ట్ వాల్వ్ను ఇన్స్టాల్ చేసేటప్పుడు ఏమి గమనించాలి?
వాల్వ్ యొక్క సంస్థాపనా దిశ సరైనదని నిర్ధారించుకోండి, సాధారణంగా P (ఇన్లెట్), A (అవుట్లెట్) మరియు R (ఎగ్జాస్ట్ పోర్ట్) తో గుర్తించబడింది
