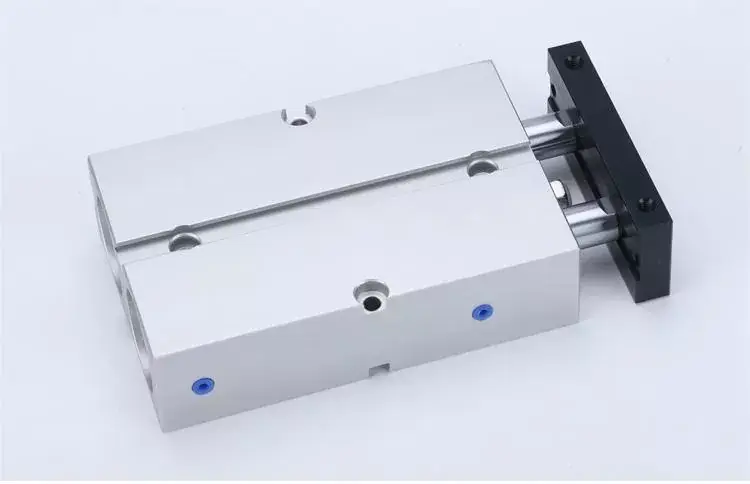

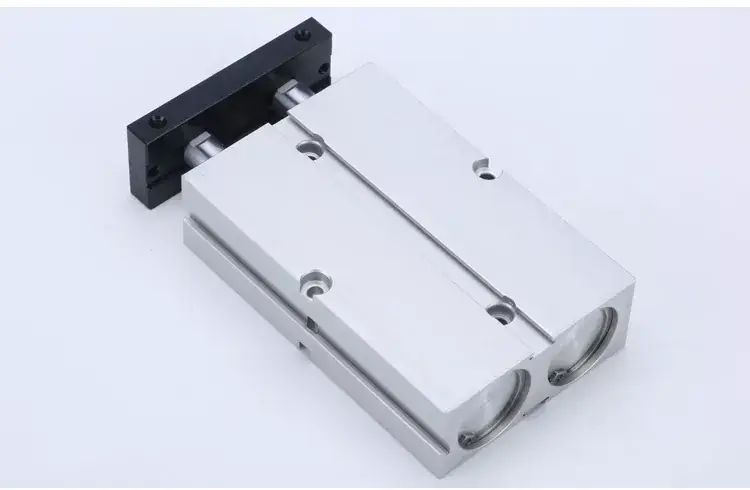

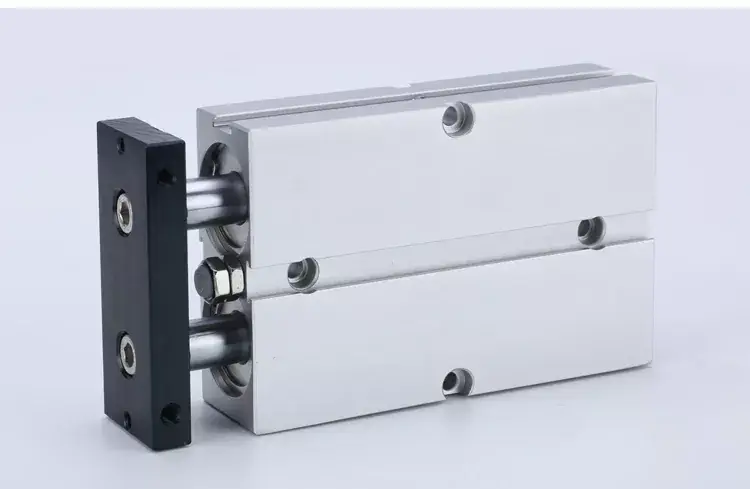

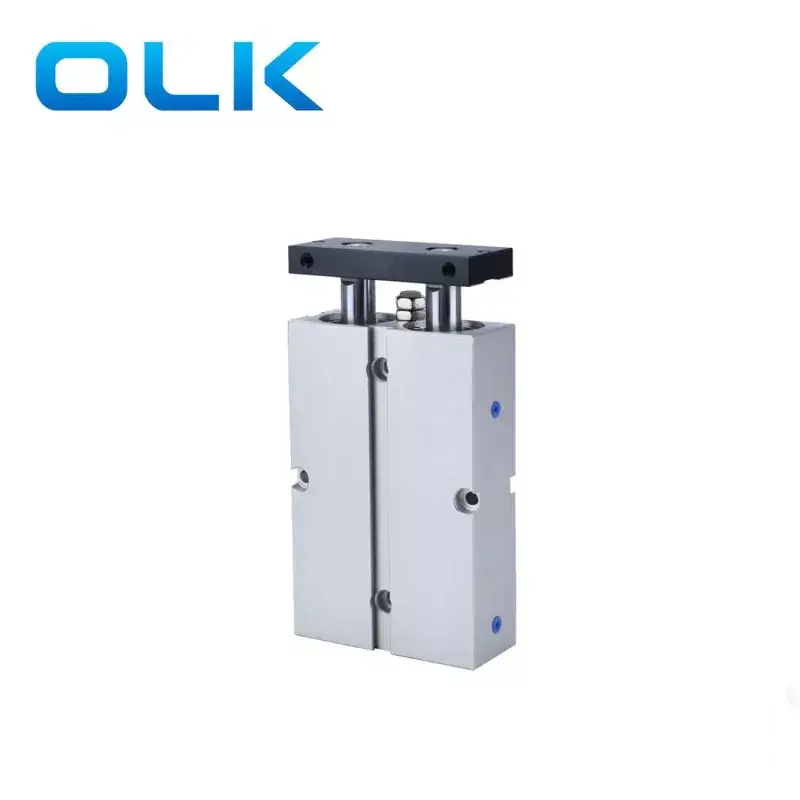

టిఎన్ సిరీస్ డ్యూయల్ యాక్సిస్ సిలిండర్

బోర్ పరిమాణం (మిమీ)

10

16

20

25

32

నటన మోడ్

డబుల్ యాక్టింగ్

వర్కింగ్ మీడియం

శుభ్రం చేసిన గాలి

పని ఒత్తిడి

0.1-1.0 MPa (14-145PSI)

రుజువు ఒత్తిడి

1.5 MPa (215PSI)

పని ఉష్ణోగ్రత పరిధి

‘-20-70

వర్కింగ్ స్పీడ్ రేంజ్

30-500

బఫరింగ్ మోడ్

క్రాష్ పరిపుష్టి

రోటింగ్ కాని ఖచ్చితత్వం

± 0.4

± 0.3

పోర్ట్ పరిమాణం

M5 x 0.8

Pt1/8

ఆర్డరింగ్ కోడ్

Tn

-

20

X

50

-

S

-

మోడల్

బోర్ పరిమాణం

స్ట్రోక్

అయస్కాంతం

థ్రెడ్

TN: డబుల్ రాడ్ సిలిండర్ (డబుల్ యాక్టింగ్), అయస్కాంతంతో పూర్తి సిరీస్

S: అయస్కాంతంతో

ఖాళీ: పిటి థ్రెడ్

T: NPT థ్రెడ్

G: G థ్రెడ్

బోర్ పరిమాణం (మిమీ)

10

16

20

25

32

నటన మోడ్

డబుల్ యాక్టింగ్

వర్కింగ్ మీడియం

శుభ్రం చేసిన గాలి

పని ఒత్తిడి

0.1-1.0 MPa (14-145PSI)

రుజువు ఒత్తిడి

1.5 MPa (215PSI)

పని ఉష్ణోగ్రత పరిధి

‘-20-70

వర్కింగ్ స్పీడ్ రేంజ్

30-500

బఫరింగ్ మోడ్

క్రాష్ పరిపుష్టి

రోటింగ్ కాని ఖచ్చితత్వం

± 0.4

± 0.3

పోర్ట్ పరిమాణం

M5 x 0.8

Pt1/8

బోరే (మిమీ)

పిస్టన్ రాడ్ వ్యాసం

నటన రకం

సమర్థవంతమైన ప్రాంతం

ఎంపీ

0.1

0.2

0.3

0.4

0.5

0.6

0.7

6

4

డబుల్ యాక్టింగ్

పుష్ సైడ్

56.5

5.7

11.3

17.0

22.6

28.3

33.9

39.6

పుష్ సైడ్

31.4

3.1

6.3

9.4

12.6

15.7

18.8

22.0

10

6

డబుల్ యాక్టింగ్

పుష్ సైడ్

157.1

15.7

31.4

47.1

62.8

78.5

94.2

110.0

పుష్ సైడ్

100.5

10.1

20.1

30.2

40.2

50.3

60.3

70.4

16

8

డబుల్ యాక్టింగ్

పుష్ సైడ్

402.1

40.2

80.4

120.6

160.8

201.1

241.3

281.5

పుష్ సైడ్

301.6

30.2

60.3

90.5

120.6

150.8

181.0

211.1

20

10

డబుల్ యాక్టింగ్

పుష్ సైడ్

628.3

62.8

125.7

188.5

251.3

314.2

377.0

439.8

పుష్ సైడ్

471.2

47.1

94.2

141.4

188.5

235.6

282.7

329.9

25

12

డబుల్ యాక్టింగ్

పుష్ సైడ్

981.7

98.2

196.3

294.5

392.7

490.9

589.0

687.2

పుష్ సైడ్

755.6

75.6

151.1

226.7

302.2

377.8

453.3

528.9

32

16

డబుల్ యాక్టింగ్

పుష్ సైడ్

1608.5

160.8

321.7

482.5

643.4

804.2

965.1

1125.9

పుష్ సైడ్

1206.4

120.6

241.3

361.9

482.5

603.2

723.8

844.5
