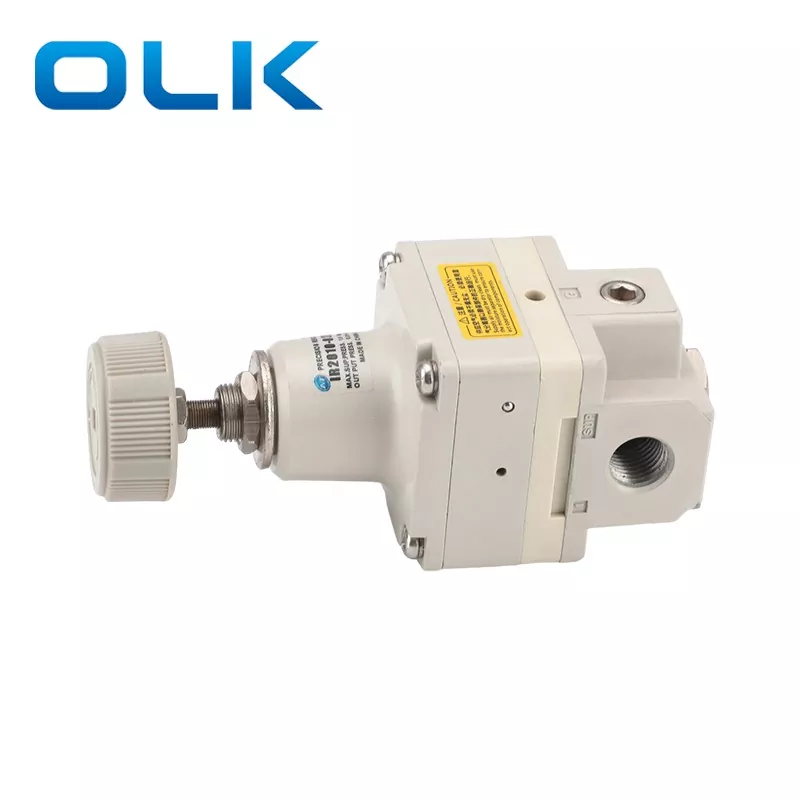

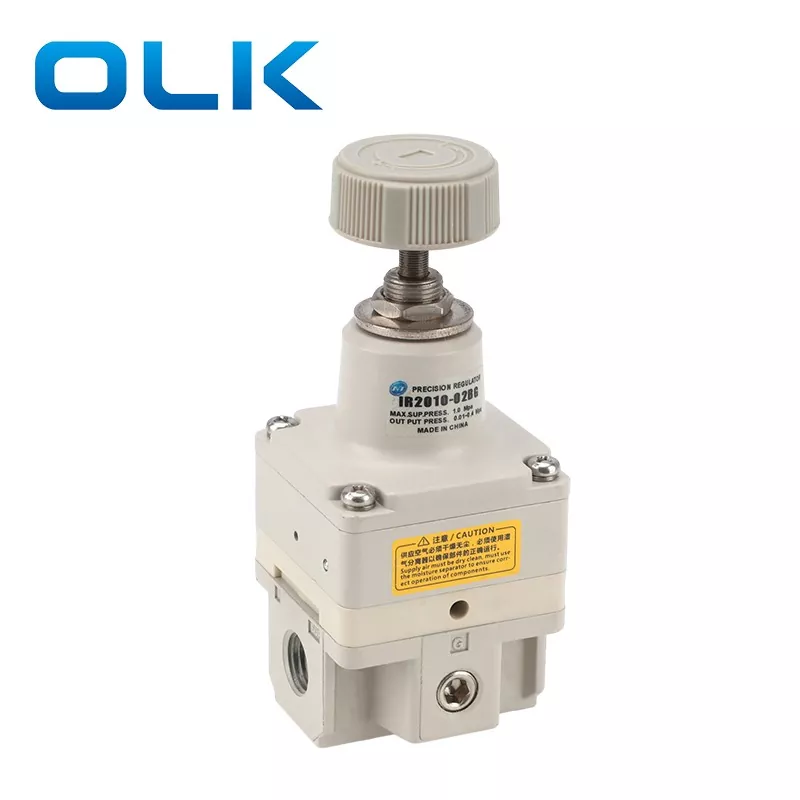

SMC IR ప్రెసిషన్ రెగ్యులేటర్

ఆర్డరింగ్ కోడ్

మరియు

1

0

0

0

_

01

శరీర పరిమాణం

పీడన పరిధిని సెట్ చేయండి

ఎగ్జాస్ట్ దిశ

పైపు థ్రెడ్ రకం

పోర్ట్ పరిమాణం

1:

0: 0.005 నుండి 0.2 MPa / 0.01 నుండి 0.2 MPa వరకు

0: దిగువ ఎగ్జాస్ట్

ఖాళీ: PT/RC థ్రెడ్

01: 1/8

2:

1: 0.01 నుండి 0.4 MPa వరకు

1: ఫ్రంట్ ఎగ్జాస్ట్

N: NPT థ్రెడ్

02: 1/4

2: 0.01 నుండి 0.8 MPa వరకు

2: వెనుక ఎగ్జాస్ట్

F: G థ్రెడ్

03: 3/8

04: 1/2

మోడల్

IR10_0-A

IR20_0-0A

పూర్తి

గాలి

రుజువు ఒత్తిడి

1.5mpa

గరిష్ట పని ఒత్తిడి

1.0mpa

కనీస పని ఒత్తిడి

ఒత్తిడి +0.05 MPa ని సెట్ చేయండి

పీడన పరిధిని సెట్ చేయండి

IR1000-A: 0.005 నుండి 0.2 MPa వరకు

IR2000-A: 0.005 నుండి 0.2 MPa వరకు

IR1010-A: 0.01 నుండి 0.4 MPa వరకు

IR2010-A: 0.01 నుండి 0.4 MPa వరకు

IR1020-A: 0.01 నుండి 0.8 MPa వరకు

IR2020-A: 0.01 నుండి 0.8 MPa వరకు

సున్నితత్వం

పూర్తి వ్యవధిలో 0.2% లోపల

పునరావృతం

పూర్తి వ్యవధిలో ± 0.5% లోపల

గాలి వినియోగం

1 l/min (ANR) లేదా అంతకంటే తక్కువ

పోర్ట్ పరిమాణం

1/8.

1/4.

ప్రెజర్ గేజ్ పోర్ట్

1/8 (2 స్థానాలు)

పరిసర మరియు ద్రవ ఉష్ణోగ్రతలు

-5-60

బరువు (kg)

0.13

0.23
